后孙拆迁安置房外脚手架专项施工方案10VIP免费

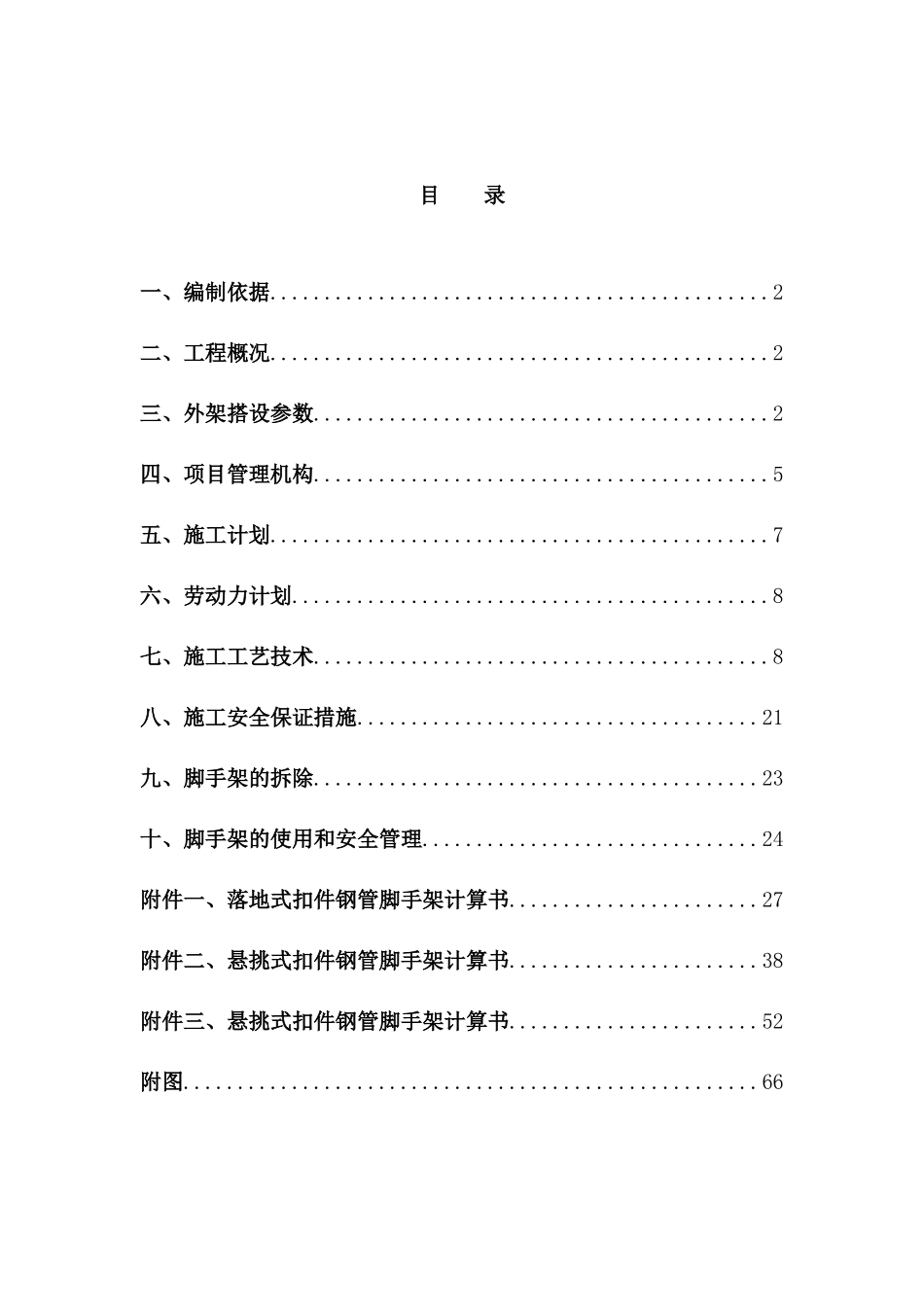

目录一、编制依据..............................................2二、工程概况..............................................2三、外架搭设参数..........................................2四、项目管理机构..........................................5五、施工计划..............................................7六、劳动力计划............................................8七、施工工艺技术..........................................8八、施工安全保证措施.....................................21九、脚手架的拆除.........................................23十、脚手架的使用和安全管理...............................24附件一、落地式扣件钢管脚手架计算书.......................27附件二、悬挑式扣件钢管脚手架计算书.......................38附件三、悬挑式扣件钢管脚手架计算书.......................52附图.....................................................66一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；2、《建筑施工安全检查标准》（JGJ59-2011）；3、《钢结构设计规范》（GBJ17-2003）；4、《建筑施工高处作业安全技术规范》（JGJ80-91）；5、后孙拆迁安置房二期I标段工程方案效果图;6、后孙拆迁安置房二期I标段工程建筑施工设计图纸；7、已提供部分的施工图图纸会审纪要，相关会议纪要、工作联系单。二、工程概况工程名称：后孙拆迁安置房二期I标段工程建设单位：宁波市海曙区经济适用房建设管理办公室设计单位：宁波市建筑设计研究院有限公司监理单位：宁波市诚信工程建设监理有限公司施工单位：海达建设集团有限公司后孙拆迁安置房项目工程位于宁波市海曙区永丰西路以北，规划望童北路以东，规划范江岸路以南，五江河以西，项目总用地面积57933平方米。其中I标段工程总建筑面积约90891平方米，地上建筑面积约71686平方米，地下部分建筑面积约19205平方米，I标段由1-7#楼组成（其中1、3、5、7#楼为28层住宅，2#楼为23层住宅，,4#楼为18层住宅，6#楼为社区配套管理办公用房）。本工程各层楼板层高、板厚及梁断面如下：三、外架搭设参数本工程施工单体较多，除6#楼外全是高层，有一定的施工难度，故根据每个建筑、结构特点，选择各自不同的搭设方案。本工程6#楼采用落地外脚手架，高层1#、2#、3#、4#、5#、7#、楼外架分段搭设，第一段采用落地外脚手架，第二、三、四段采用悬挑脚手架。本方案搭设高度按立杆伸出屋面女儿墙以上1米考虑，脚手架基础标高为-1.3米。各建筑单体外脚手架搭设参数如下表：建筑单体女儿墙高度/m搭设高度/m主要搭设参数6#楼12.915.2双排脚手架搭设高度为15.2m（包括室内外地坪高差1.3m和立杆高出女儿部分1m），立杆采用单立管；搭设尺寸为：立杆的横距为1.2m，立杆的纵距为1.5m，大小横杆的步距为1.8m；内排架距离墙长度为0.25m；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为Φ48×3.5（计算参照Φ48×3.2）；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.8；连墙件采用铁板预埋再用钢管焊接牢固，两步三跨，竖向间距3.6m，水平间距4.5m。2#、3#、5#、7#楼81.8584.15第一段：落地架双排脚手架搭设高度为34.9m（第一层至第十三层面，包括室内外高差1.3米），立杆12米以下采用双立杆，12米以上采用单立杆；搭设尺寸为：立杆的横距为1.2m，立杆的纵距为1.5m，大小横杆的步距为1.8m；内排架距离墙长度为0.25m；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为Φ48×3.5（计算参照Φ48×3.2）；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.8；连墙件采用铁板预埋再用钢管焊接牢固，两步三跨，竖向间距3.6m，水平间距4.5m，第二、三、四段：悬挑架第二段双排脚手架搭设高度为16.8m（第十四层至第十九层面），第三段双排脚手架搭设高度为16.8m（第二十层至第二十四层面）第四段双排脚手架搭设高度为15.65m（第二十五至伸出屋面女儿墙1米）立杆采用单立杆；搭设尺寸为：立杆的纵距为1.5m，立杆的横距为0.8m，立杆的步距为1.8m；内排架距...
