钢筋绑扎技术交底VIP免费

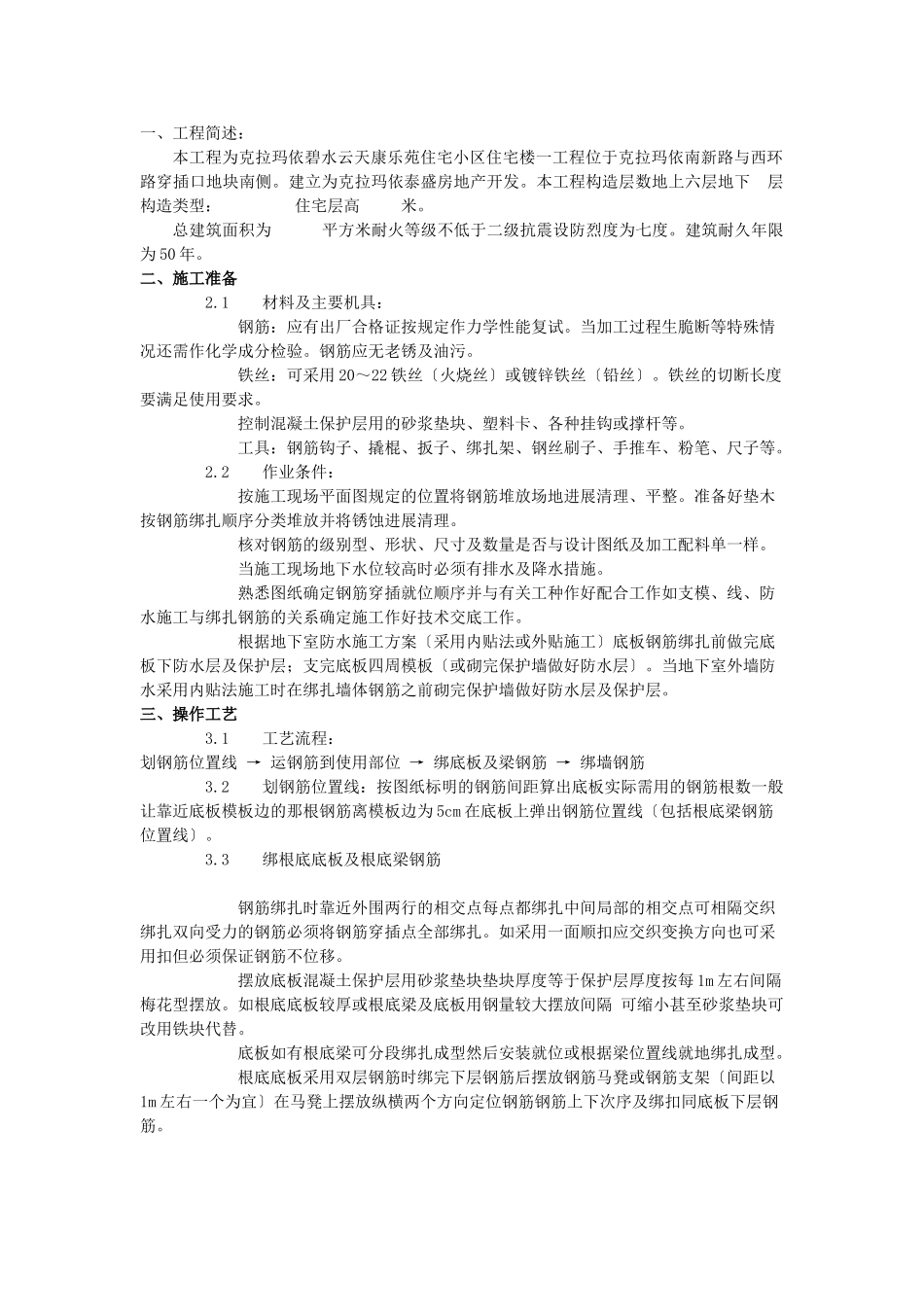

钢筋绑扎技术交底_第1页
1/3

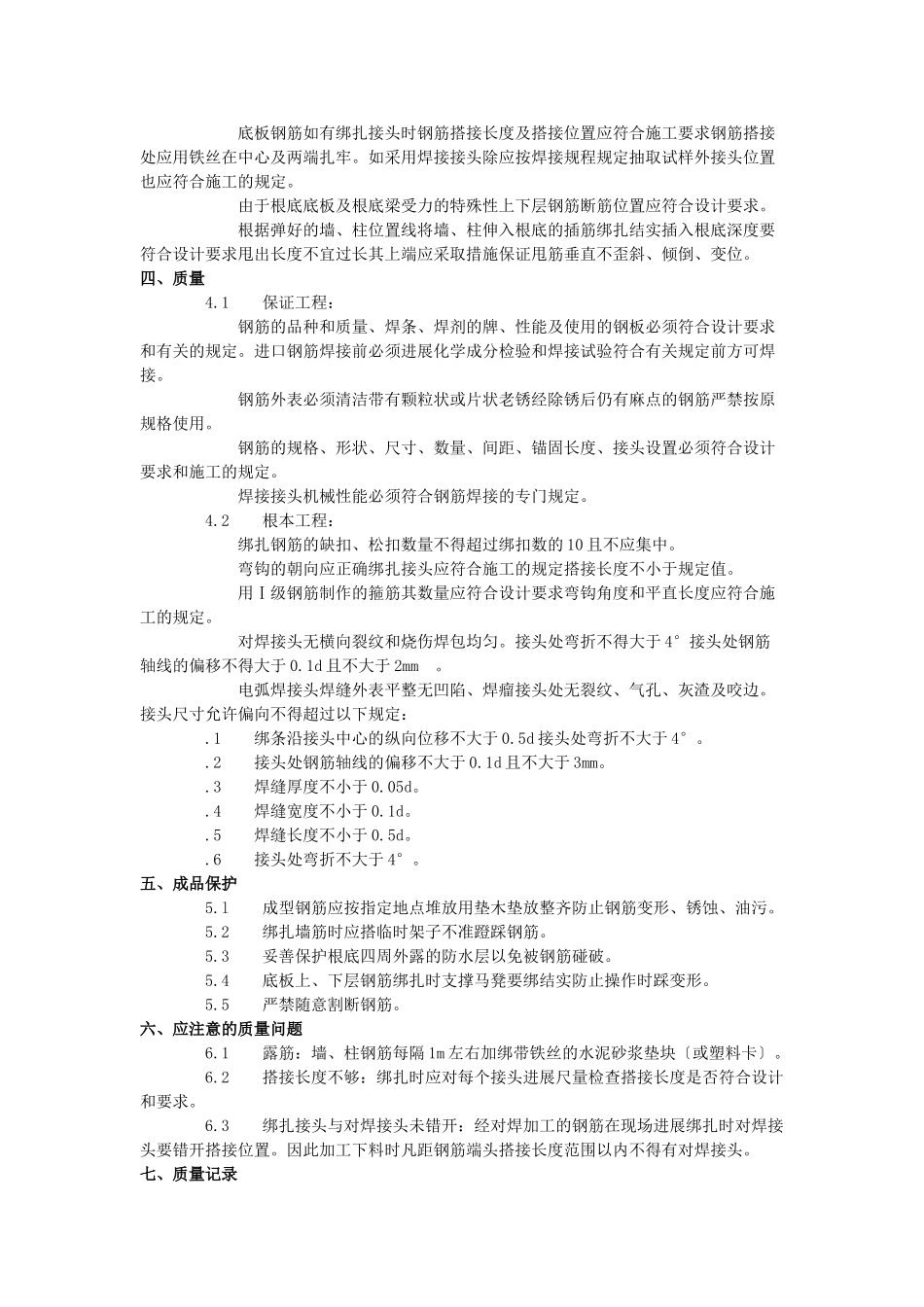

钢筋绑扎技术交底_第2页
2/3

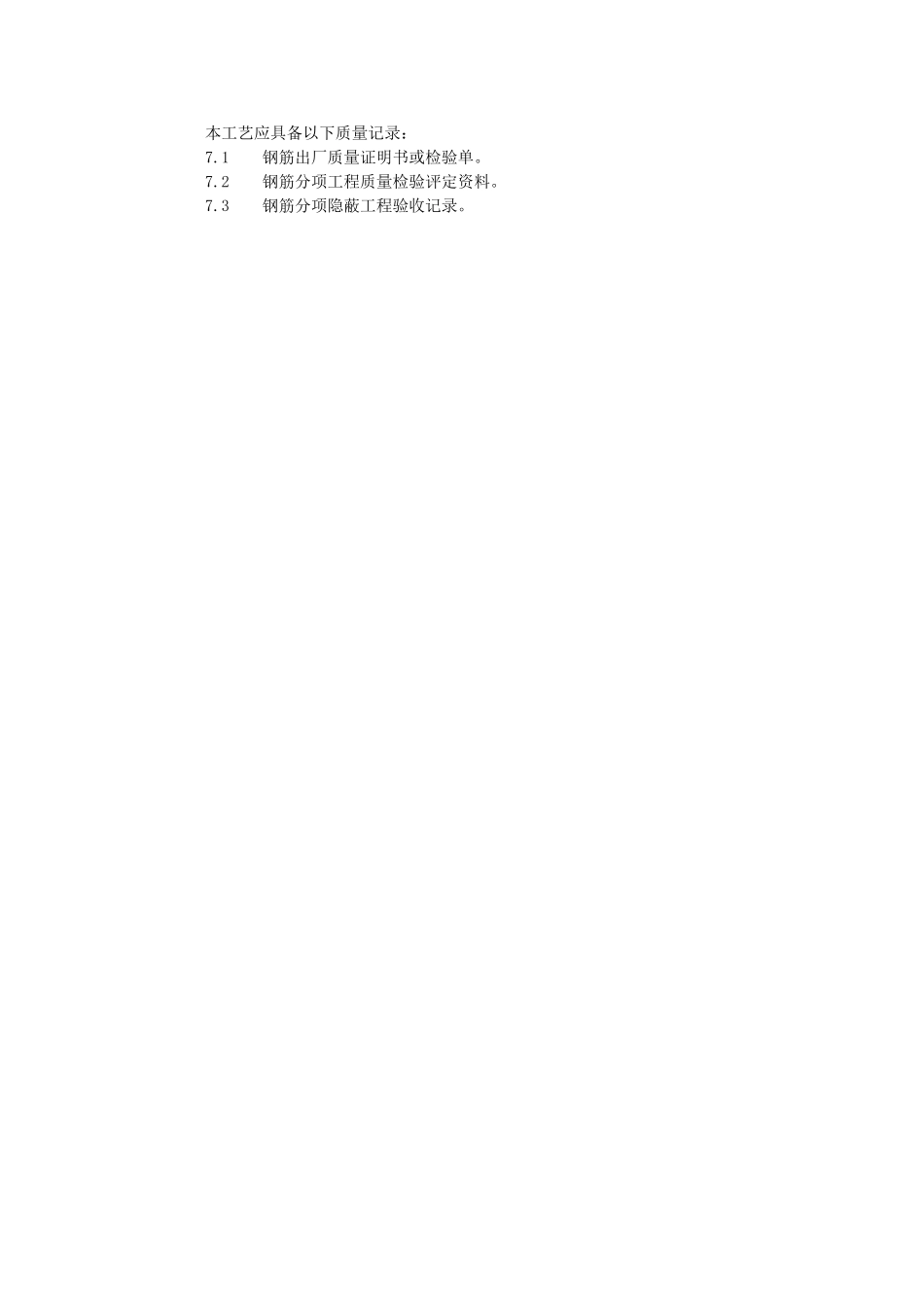

钢筋绑扎技术交底_第3页
3/3
一、工程简述:本工程为克拉玛依碧水云天康乐苑住宅小区住宅楼一工程位于克拉玛依南新路与西环路穿插口地块南侧。建立为克拉玛依泰盛房地产开发。本工程构造层数地上六层地下层构造类型:住宅层高米。总建筑面积为平方米耐火等级不低于二级抗震设防烈度为七度。建筑耐久年限为50年。二、施工准备2.1材料及主要机具:钢筋:应有出厂合格证按规定作力学性能复试。当加工过程生脆断等特殊情况还需作化学成分检验。钢筋应无老锈及油污。铁丝:可采用20~22铁丝〔火烧丝〕或镀锌铁丝〔铅丝〕。铁丝的切断长度要满足使用要求。控制混凝土保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等。工具:钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2.2作业条件:按施工现场平面图规定的位置将钢筋堆放场地进展清理、平整。准备好垫木按钢筋绑扎顺序分类堆放并将锈蚀进展清理。核对钢筋的级别型、形状、尺寸及数量是否与设计图纸及加工配料单一样。当施工现场地下水位较高时必须有排水及降水措施。熟悉图纸确定钢筋穿插就位顺序并与有关工种作好配合工作如支模、线、防水施工与绑扎钢筋的关系确定施工作好技术交底工作。根据地下室防水施工方案〔采用内贴法或外贴施工〕底板钢筋绑扎前做完底板下防水层及保护层;支完底板四周模板〔或砌完保护墙做好防水层〕。当地下室外墙防水采用内贴法施工时在绑扎墙体钢筋之前砌完保护墙做好防水层及保护层。三、操作工艺3.1工艺流程:划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋3.2划钢筋位置线:按图纸标明的钢筋间距算出底板实际需用的钢筋根数一般让靠近底板模板边的那根钢筋离模板边为5cm在底板上弹出钢筋位置线〔包括根底梁钢筋位置线〕。3.3绑根底底板及根底梁钢筋钢筋绑扎时靠近外围两行的相交点每点都绑扎中间局部的相交点可相隔交织绑扎双向受力的钢筋必须将钢筋穿插点全部绑扎。如采用一面顺扣应交织变换方向也可采用扣但必须保证钢筋不位移。摆放底板混凝土保护层用砂浆垫块垫块厚度等于保护层厚度按每1m左右间隔梅花型摆放。如根底底板较厚或根底梁及底板用钢量较大摆放间隔可缩小甚至砂浆垫块可改用铁块代替。底板如有根底梁可分段绑扎成型然后安装就位或根据梁位置线就地绑扎成型。根底底板采用双层钢筋时绑完下层钢筋后摆放钢筋马凳或钢筋支架〔间距以1m左右一个为宜〕在马凳上摆放纵横两个方向定位钢筋钢筋上下次序及绑扣同底板下层钢筋。底板钢筋如有绑扎接头时钢筋搭接长度及搭接位置应符合施工要求钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头除应按焊接规程规定抽取试样外接头位置也应符合施工的规定。由于根底底板及根底梁受力的特殊性上下层钢筋断筋位置应符合设计要求。根据弹好的墙、柱位置线将墙、柱伸入根底的插筋绑扎结实插入根底深度要符合设计要求甩出长度不宜过长其上端应采取措施保证甩筋垂直不歪斜、倾倒、变位。四、质量4.1保证工程:钢筋的品种和质量、焊条、焊剂的牌、性能及使用的钢板必须符合设计要求和有关的规定。进口钢筋焊接前必须进展化学成分检验和焊接试验符合有关规定前方可焊接。钢筋外表必须清洁带有颗粒状或片状老锈经除锈后仍有麻点的钢筋严禁按原规格使用。钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置必须符合设计要求和施工的规定。焊接接头机械性能必须符合钢筋焊接的专门规定。4.2根本工程:绑扎钢筋的缺扣、松扣数量不得超过绑扣数的10且不应集中。弯钩的朝向应正确绑扎接头应符合施工的规定搭接长度不小于规定值。用Ⅰ级钢筋制作的箍筋其数量应符合设计要求弯钩角度和平直长度应符合施工的规定。对焊接头无横向裂纹和烧伤焊包均匀。接头处弯折不得大于4°接头处钢筋轴线的偏移不得大于0.1d且不大于2mm。电弧焊接头焊缝外表平整无凹陷、焊瘤接头处无裂纹、气孔、灰渣及咬边。接头尺寸允许偏向不得超过以下规定:.1绑条沿接头中心的纵向位移不大于0.5d接头处弯折不大于4°。.2接头处钢筋轴线的偏移不大于0.1d且不大于3mm。.3焊缝厚度不小于0.05d。.4焊缝宽度不小于0.1d。.5焊缝长度不小于0.5d。.6接头处弯折不大于4°。五、成品保护5.l成型钢...
