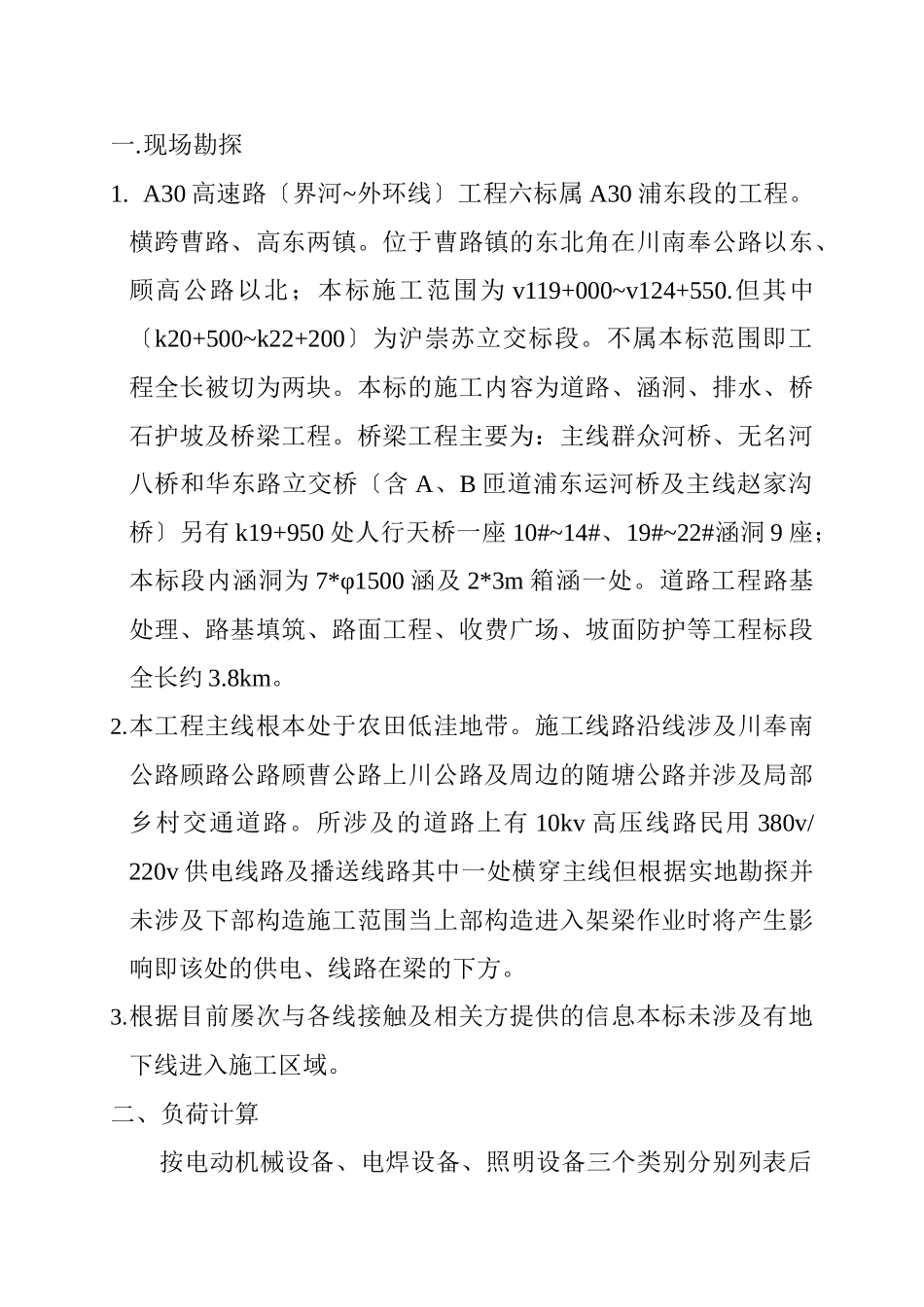

一.现场勘探1.A30高速路〔界河~外环线〕工程六标属A30浦东段的工程。横跨曹路、高东两镇。位于曹路镇的东北角在川南奉公路以东、顾高公路以北；本标施工范围为v119+000~v124+550.但其中〔k20+500~k22+200〕为沪崇苏立交标段。不属本标范围即工程全长被切为两块。本标的施工内容为道路、涵洞、排水、桥石护坡及桥梁工程。桥梁工程主要为：主线群众河桥、无名河八桥和华东路立交桥〔含A、B匝道浦东运河桥及主线赵家沟桥〕另有k19+950处人行天桥一座10#~14#、19#~22#涵洞9座；本标段内涵洞为7*φ1500涵及2*3m箱涵一处。道路工程路基处理、路基填筑、路面工程、收费广场、坡面防护等工程标段全长约3.8km。2.本工程主线根本处于农田低洼地带。施工线路沿线涉及川奉南公路顾路公路顾曹公路上川公路及周边的随塘公路并涉及局部乡村交通道路。所涉及的道路上有10kv高压线路民用380v/220v供电线路及播送线路其中一处横穿主线但根据实地勘探并未涉及下部构造施工范围当上部构造进入架梁作业时将产生影响即该处的供电、线路在梁的下方。3.根据目前屡次与各线接触及相关方提供的信息本标未涉及有地下线进入施工区域。二、负荷计算按电动机械设备、电焊设备、照明设备三个类别分别列表后进展计算。表〔一〕电动机械设备负荷表序设备名称数量单台容量〔kw〕合计容量〔kw〕1钢筋切断机37.522.52钢筋弯曲机34123木工圆锯34124木工平刨34125水泵102206钢筋切割机62127食堂冰箱326合计100.5表〔二〕电焊设备负荷表序设备名称数量单台容量〔kw〕合计容量〔kw〕1钢筋对焊机21002002交流电焊机12415合计7表〔三〕照明负荷表序室外照明灯具名称数量单台容量〔w〕合计容量〔kw〕1碘钨灯301000302镝灯8350028合计581室内照明办公楼日光灯45482.22空调3300093生活区4010044浴室取暖器2200045本部食堂8480.3861#生活区食堂10480.487食堂热水器39000278食堂蒸饭箱2180003691#、2#生活区吊扇401104.410食堂空调标养室16150017.5合计105综合表〔一〕、表〔二〕、表〔三〕所确定该施工现场用电总容量为：P总=1.05×〔K1∑P1+K2∑P2+K3∑P3+K4∑P4〕=1.05×〔0.6×100.5+0.6×7+0.8×58+1.0×105〕=700KVA三、选择变压器容量1、变压器容量确实定及安装位置本标的施工临时用电电源经过前与供电部门联络向当地村委求援结合本自有财产以全线均匀多点取用电源为原那么共设定200KVA厢变×2当地的杆变共用电源120KVA×140KVA×150KVA×3。共计有710KVA的装接容量根本能满足上述计算需要。2、厢变的设立已与当地供电部门联络洽谈商定按合同经供电部门对2台200KVA厢变测试合格后由当地供电部门负责装接调试合格后提供使用；120KVA×140KVA×150KVA×3杆变取用共用电网电源已与当地村委商定详细位置容量和分接计量计费、平安运用措施等事宜并签订供用电协议。即可具备临时用电线路施工条件。考虑一工区的生活区电源取用方便。200KVA×2厢变的位置选定在K24+217处。四、确定各电源点出线的导线截面、材料1、厢变输出以采用多路供电为原那么常规的供电线路其额定电流均设定为200A；沿线路杆变50KVA处每路输出。设定为100A；杆变120KVA处输出2路一路供本工程部办公区设定供电电流为60A；另一路供现场施工用限流为200A。杆变40KVA一路为本工程部食堂、浴室专用限流80A。2、本标供电线路材料1)架空线路一律采用塑料铜芯线BV型2)电缆线路均采用YC重型橡套铜芯电缆3)本标的供电线路均采用三相五线制3、选用导线截面和适配的熔断器：1)200KVA×2厢变：共输出四路。均采用YC3×70+2×25重型橡套铜芯电缆；适配熔断器200A.2)120KVA共用电网：一路架空线。采用BV3×35+2×16电缆送至本部办公区适配熔断器60A另一路采用YC3×70+2×25电缆送至施工现场适配熔断器200A。在电源接入处设BD200A表计电箱×13)50KVA共用电网1#~3#：每一电源点均采用YC3×50+2×16电源输送〔考虑电压降〕至末端100米处采用3×25+2×10电缆输送；每一电源接入点均设BD100A表计电箱适配熔断器100A表计电箱共3只。4)40KVA电源点至本工程部办公区采用YC3×25+2×10电缆输送适配熔断器80A。5)施工现场电箱分配、编、规格一览表编型规格容量分布位置〔里程桩〕备注01BD...
