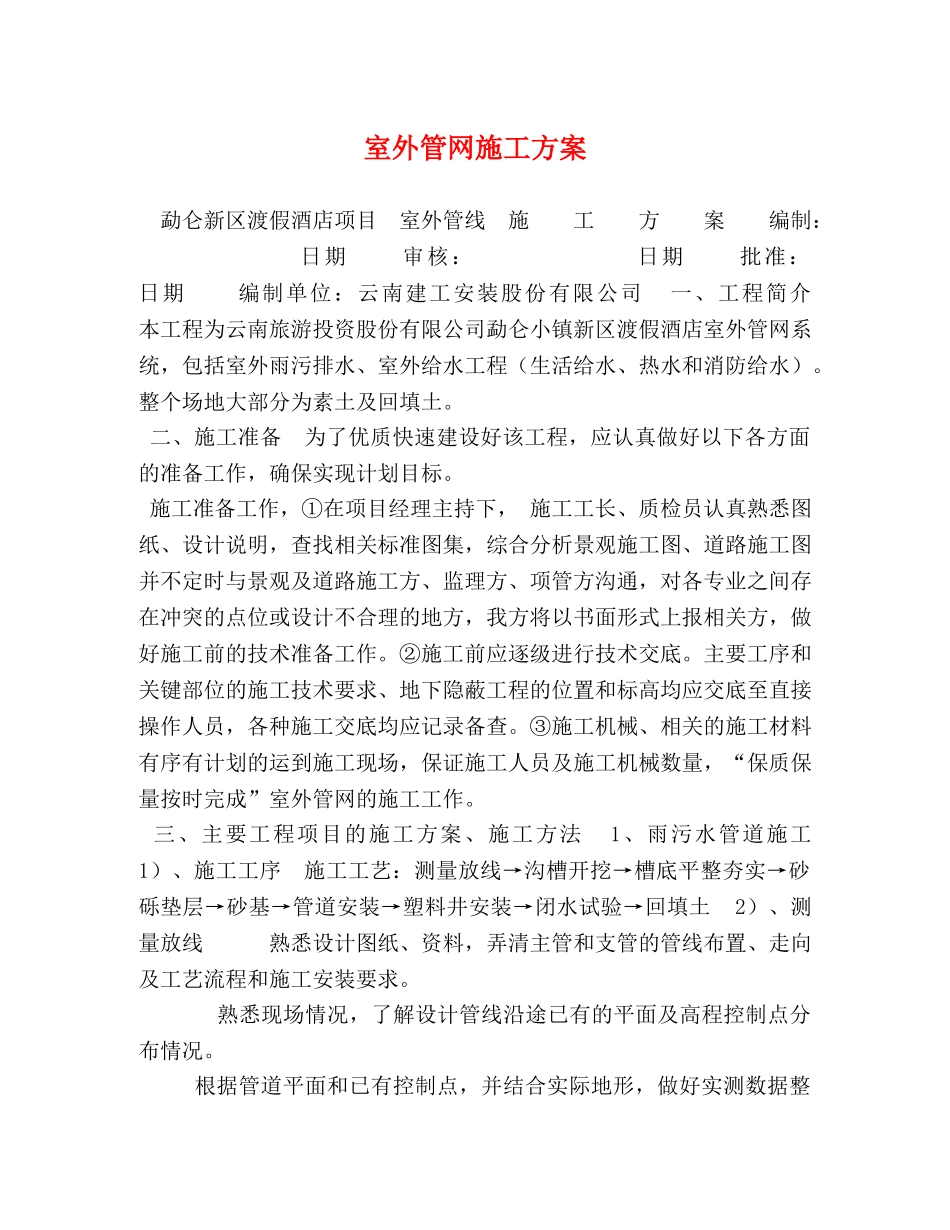

室外管网施工方案勐仑新区渡假酒店项目室外管线施工方案编制：日期审核：日期批准：日期编制单位：云南建工安装股份有限公司一、工程简介本工程为云南旅游投资股份有限公司勐仑小镇新区渡假酒店室外管网系统，包括室外雨污排水、室外给水工程（生活给水、热水和消防给水）。整个场地大部分为素土及回填土。二、施工准备为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。施工准备工作，①在项目经理主持下，施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，综合分析景观施工图、道路施工图并不定时与景观及道路施工方、监理方、项管方沟通，对各专业之间存在冲突的点位或设计不合理的地方，我方将以书面形式上报相关方，做好施工前的技术准备工作。②施工前应逐级进行技术交底。主要工序和关键部位的施工技术要求、地下隐蔽工程的位置和标高均应交底至直接操作人员，各种施工交底均应记录备查。③施工机械、相关的施工材料有序有计划的运到施工现场，保证施工人员及施工机械数量，“保质保量按时完成”室外管网的施工工作。三、主要工程项目的施工方案、施工方法1、雨污水管道施工1）、施工工序施工工艺：测量放线→沟槽开挖→槽底平整夯实→砂砾垫层→砂基→管道安装→塑料井安装→闭水试验→回填土2）、测量放线熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。进场后对土建单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,确保加密点的准确，以满足排水管高程、线型控制的精度。由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行相邻水准复核测量。管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。3）、沟槽开挖熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟开挖。工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。沟槽每侧临时堆土不得影响建(构)筑物、各种管线和其他设施的安全；堆土距沟槽边缘不小于0.8m，且高度不应超过1.5m。当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当无地下水时，基础下素土夯实，压实系数大于0.95；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采用级配戈壁土进行换填处理；换填厚度为30cm。在沟槽开挖百米左右，土方人工清槽后，并经监理工程师检验合格，方可在沟槽内进行下道工序的施工。4）、管道基础：工程中管道基础采用200mm砂砾垫层基础。管道基础采用中砂；砂基基础施工时，槽底不得有积水、软泥；砂基厚度不得小于设计规定。5）、管道安装：管道在安装前，对管口、直径等进行检查。管道安装采用人工安装，槽深度不大时可由人工扛管下槽，槽深大于3m或管径大于公称直径DN400时，可用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻抛入槽中。稳...
