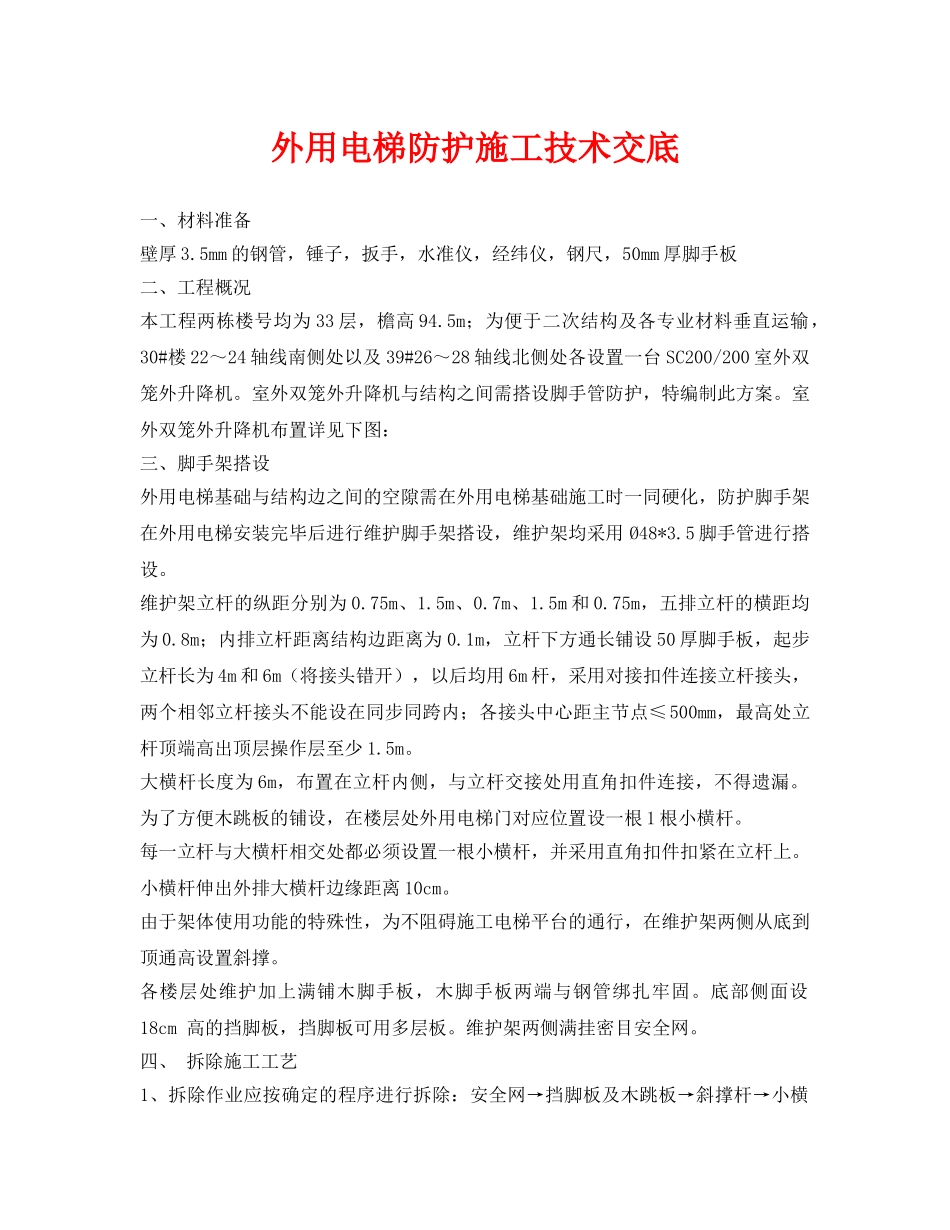

外用电梯防护施工技术交底一、材料准备壁厚3.5mm的钢管，锤子，扳手，水准仪，经纬仪，钢尺，50mm厚脚手板二、工程概况本工程两栋楼号均为33层，檐高94.5m；为便于二次结构及各专业材料垂直运输，30#楼22～24轴线南侧处以及39#26～28轴线北侧处各设置一台SC200/200室外双笼外升降机。室外双笼外升降机与结构之间需搭设脚手管防护，特编制此方案。室外双笼外升降机布置详见下图：三、脚手架搭设外用电梯基础与结构边之间的空隙需在外用电梯基础施工时一同硬化，防护脚手架在外用电梯安装完毕后进行维护脚手架搭设，维护架均采用Ø48*3.5脚手管进行搭设。维护架立杆的纵距分别为0.75m、1.5m、0.7m、1.5m和0.75m，五排立杆的横距均为0.8m；内排立杆距离结构边距离为0.1m，立杆下方通长铺设50厚脚手板，起步立杆长为4m和6m（将接头错开），以后均用6m杆，采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点≤500mm，最高处立杆顶端高出顶层操作层至少1.5m。大横杆长度为6m，布置在立杆内侧，与立杆交接处用直角扣件连接，不得遗漏。为了方便木跳板的铺设，在楼层处外用电梯门对应位置设一根1根小横杆。每一立杆与大横杆相交处都必须设置一根小横杆，并采用直角扣件扣紧在立杆上。小横杆伸出外排大横杆边缘距离10cm。由于架体使用功能的特殊性，为不阻碍施工电梯平台的通行，在维护架两侧从底到顶通高设置斜撑。各楼层处维护加上满铺木脚手板，木脚手板两端与钢管绑扎牢固。底部侧面设18cm高的挡脚板，挡脚板可用多层板。维护架两侧满挂密目安全网。四、拆除施工工艺1、拆除作业应按确定的程序进行拆除：安全网→挡脚板及木跳板→斜撑杆→小横杆→大横杆→立杆。2、不准分立面拆除或在上下两步同时拆除，做到一步一清，一杆一清。3、拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除大横杆、斜撑时，应先拆中间扣件，然后托住中间，再解端头扣件。4、所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。5、拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。6、当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆除连墙件。7、拆除前应检查架子上的材料,杂物是否清理干净,拆下的材料转到上面楼层,严禁从高空抛掷。下面楼层一定要搭设水平安全网，搭、拆架子均应划出安全区，设置警戒标志并用尼龙绳围拦，在地面安排专人负责警戒。五、电梯层门为确保工程安全，在各层操作平台上设置层门，层门采用钢筋进行加工制作。层门的竖向高度为1.2m，宽度为1.6m，层门外框及横向分隔采用E00216钢筋，纵向分隔采用C12的钢筋，纵向分隔的间距为200mm。层门的固定措施采取将层门的竖向边框放置在外排两侧的钢管立杆边，然后在立杆上焊接2个钢筋圆环的方式，层门只允许向楼层内单向开启。楼层门做法见下图：六、注意事项1.架子必须由持有《特种作业人员操作证》的专业架子工搭设，上岗前必须进行安全教育考试，合格后方可上岗；2.在脚手架上作业人员必须穿防滑鞋，正确佩戴使用安全带，着装灵便；3.进入施工现场必须佩带合格的安全帽，系好下颚带，锁好带扣；4.登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用；5.脚手板必须铺严、铺实、平稳。不得有探头板，要与架体拴牢；6.架上作业人员应作好分工、配合，传递杆件应把握好重心，平稳传递；7.作业人员应佩带工具袋，不要将工具放在架子上，以免掉落伤人；8.架设材料要随上随用，以免放置不当掉落伤人；9.在搭设作业中，地面上配合人员应避开可能落物的区域；10.严禁在架子上作业时嬉戏、打闹、躺卧，严禁攀爬脚手架；11.严禁酒后上岗，严禁高血压、心脏病、癫痫病等不适宜登高作业人员上岗作业；12.搭拆脚手架时，要有专人协调指挥，地面应设警戒区，要有旁站人员看守，严禁非操作人员入内；13.架子在使用期间，严禁拆除与架子有关的任何杆件，必须拆除时，应经项目部主管工长批准；14.脚手架基础必须平整\牢固可靠，具有...
