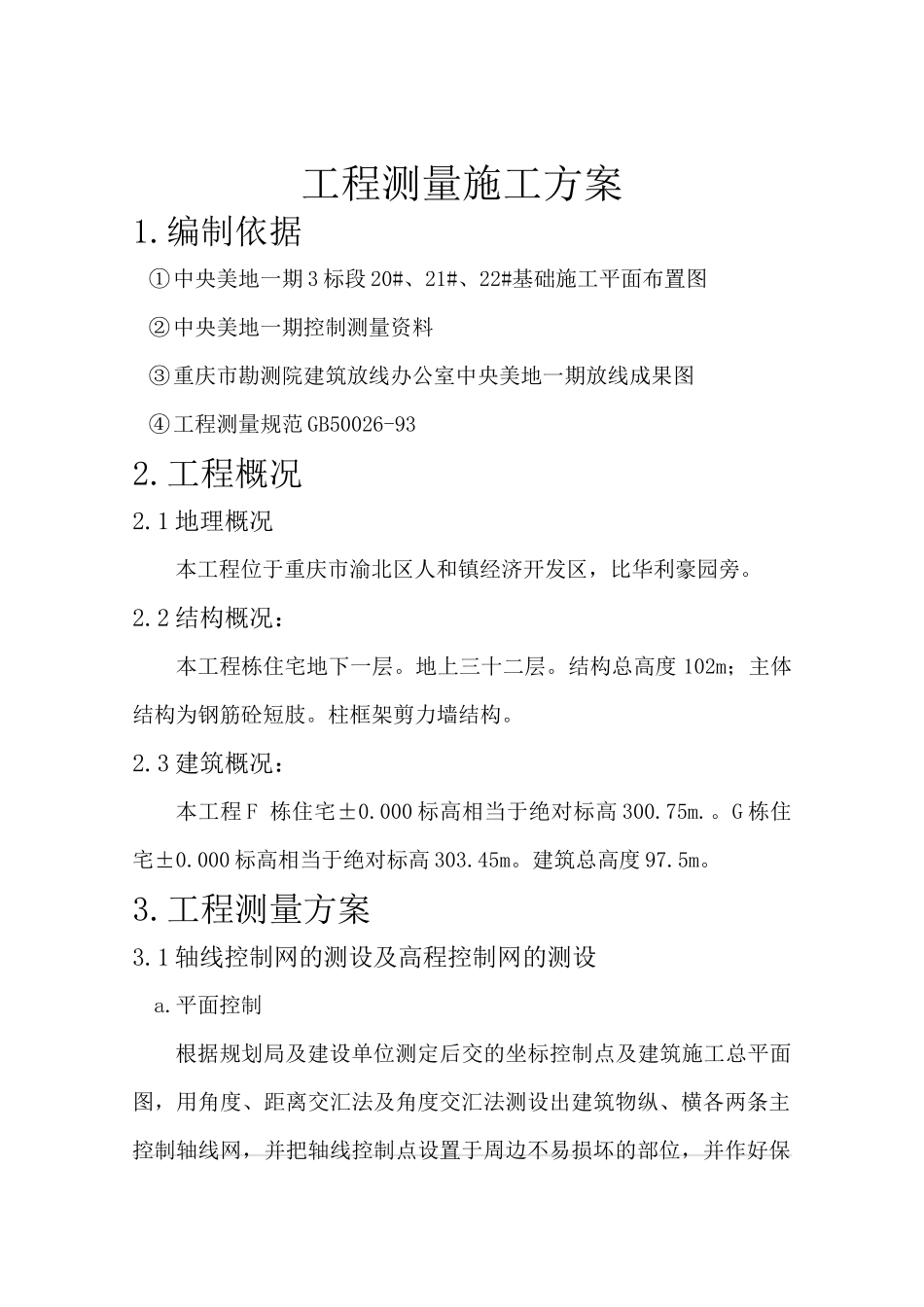

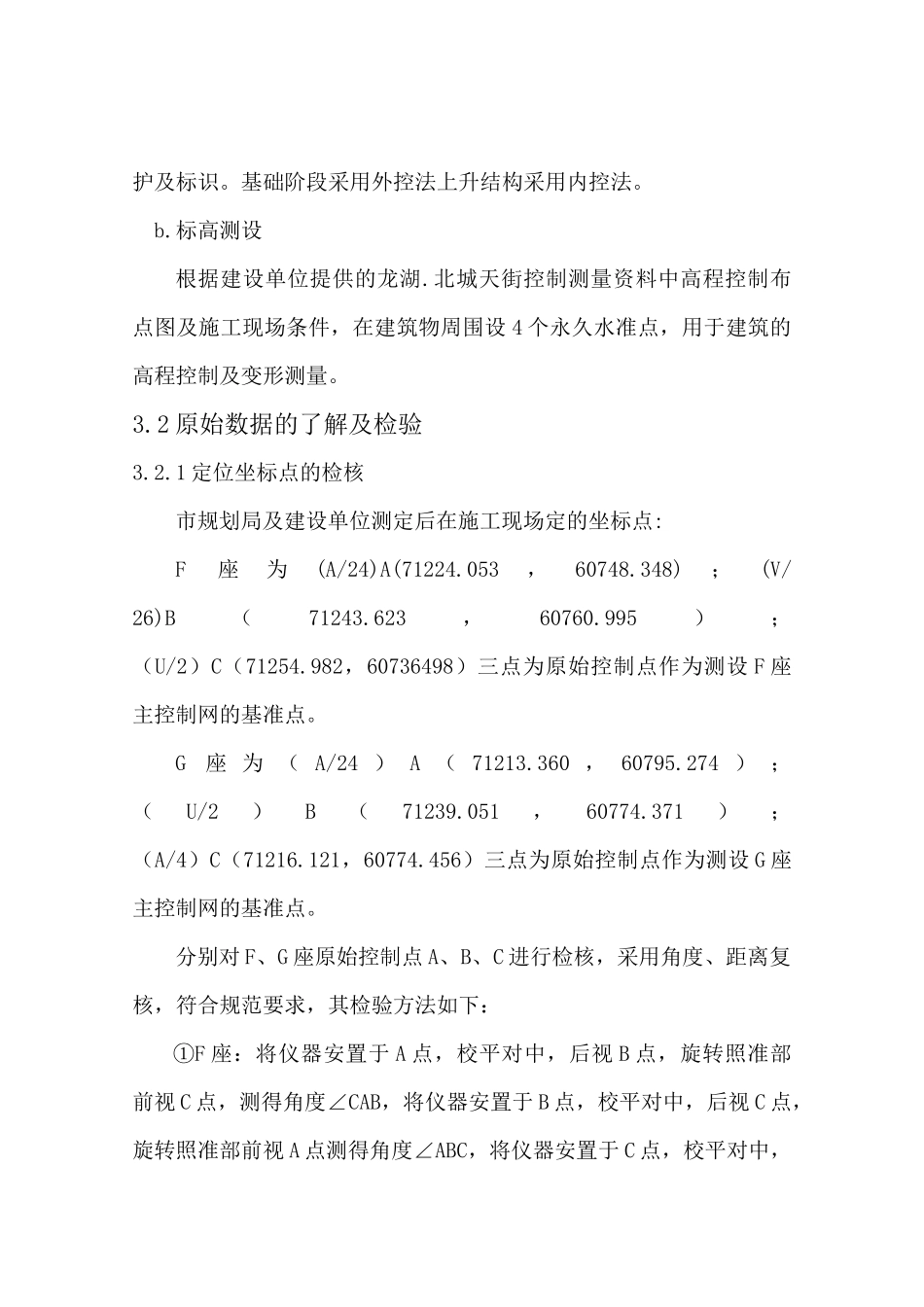

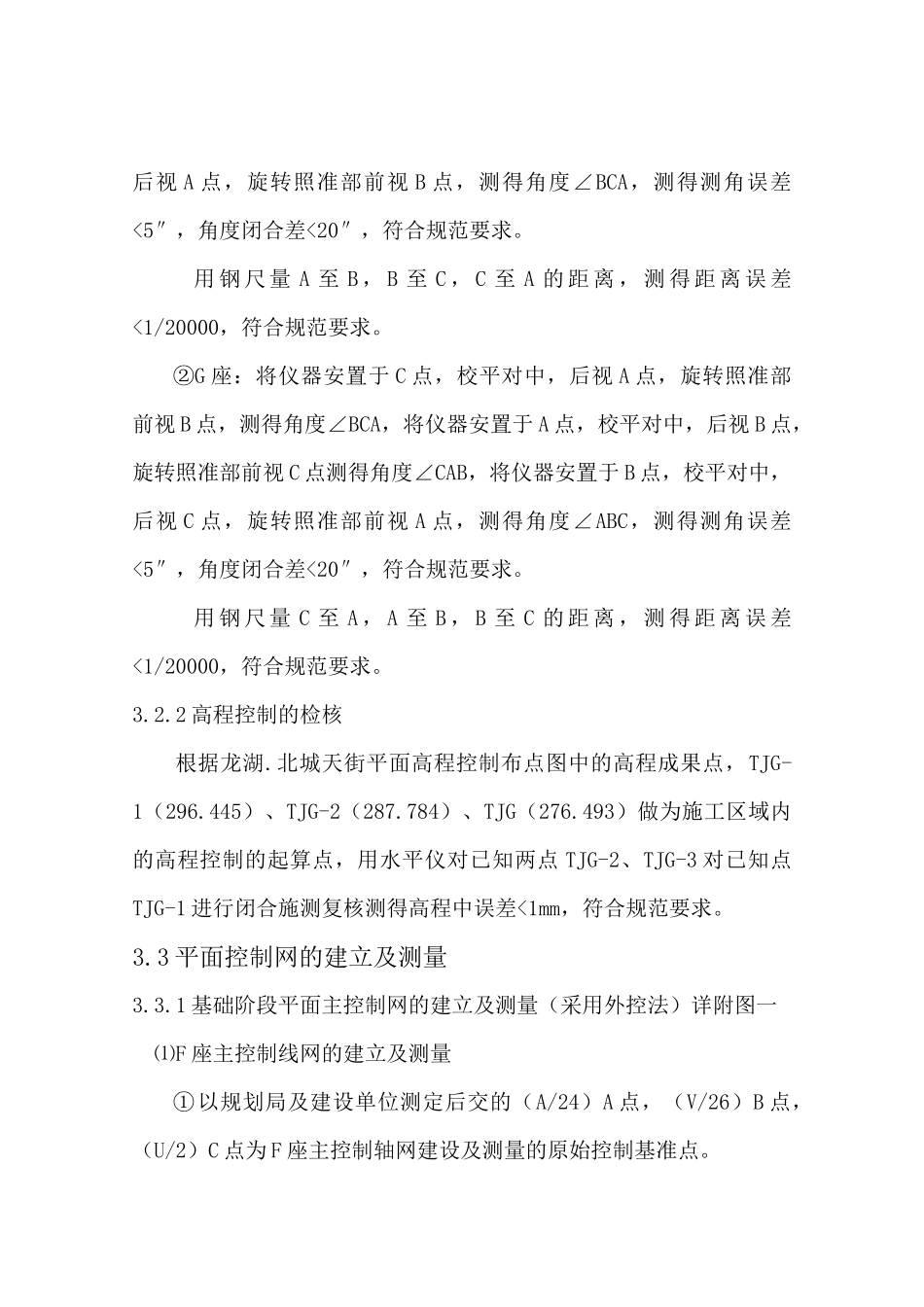

工程测量施工方案1.编制依据①中央美地一期3标段20#、21#、22#基础施工平面布置图②中央美地一期控制测量资料③重庆市勘测院建筑放线办公室中央美地一期放线成果图④工程测量规范GB50026-932.工程概况2.1地理概况本工程位于重庆市渝北区人和镇经济开发区，比华利豪园旁。2.2结构概况：本工程栋住宅地下一层。地上三十二层。结构总高度102m；主体结构为钢筋砼短肢。柱框架剪力墙结构。2.3建筑概况：本工程F栋住宅±0.000标高相当于绝对标高300.75m.。G栋住宅±0.000标高相当于绝对标高303.45m。建筑总高度97.5m。3.工程测量方案3.1轴线控制网的测设及高程控制网的测设a.平面控制根据规划局及建设单位测定后交的坐标控制点及建筑施工总平面图，用角度、距离交汇法及角度交汇法测设出建筑物纵、横各两条主控制轴线网，并把轴线控制点设置于周边不易损坏的部位，并作好保护及标识。基础阶段采用外控法上升结构采用内控法。b.标高测设根据建设单位提供的龙湖.北城天街控制测量资料中高程控制布点图及施工现场条件，在建筑物周围设4个永久水准点，用于建筑的高程控制及变形测量。3.2原始数据的了解及检验3.2.1定位坐标点的检核市规划局及建设单位测定后在施工现场定的坐标点:F座为(A/24)A(71224.053，60748.348)；(V/26)B（71243.623，60760.995）；（U/2）C（71254.982，60736498）三点为原始控制点作为测设F座主控制网的基准点。G座为（A/24）A（71213.360，60795.274）；（U/2）B（71239.051，60774.371）；（A/4）C（71216.121，60774.456）三点为原始控制点作为测设G座主控制网的基准点。分别对F、G座原始控制点A、B、C进行检核，采用角度、距离复核，符合规范要求，其检验方法如下：①F座：将仪器安置于A点，校平对中，后视B点，旋转照准部前视C点，测得角度∠CAB，将仪器安置于B点，校平对中，后视C点，旋转照准部前视A点测得角度∠ABC，将仪器安置于C点，校平对中，后视A点，旋转照准部前视B点，测得角度∠BCA，测得测角误差<5″，角度闭合差<20″，符合规范要求。用钢尺量A至B，B至C，C至A的距离，测得距离误差<1/20000，符合规范要求。②G座：将仪器安置于C点，校平对中，后视A点，旋转照准部前视B点，测得角度∠BCA，将仪器安置于A点，校平对中，后视B点，旋转照准部前视C点测得角度∠CAB，将仪器安置于B点，校平对中，后视C点，旋转照准部前视A点，测得角度∠ABC，测得测角误差<5″，角度闭合差<20″，符合规范要求。用钢尺量C至A，A至B，B至C的距离，测得距离误差<1/20000，符合规范要求。3.2.2高程控制的检核根据龙湖.北城天街平面高程控制布点图中的高程成果点，TJG-1（296.445）、TJG-2（287.784）、TJG（276.493）做为施工区域内的高程控制的起算点，用水平仪对已知两点TJG-2、TJG-3对已知点TJG-1进行闭合施测复核测得高程中误差<1mm，符合规范要求。3.3平面控制网的建立及测量3.3.1基础阶段平面主控制网的建立及测量（采用外控法）详附图一⑴F座主控制线网的建立及测量①以规划局及建设单位测定后交的（A/24）A点，（V/26）B点，（U/2）C点为F座主控制轴网建设及测量的原始控制基准点。②用角度、距离交汇法测设主控制轴网上M1、M5、M6三点。a仪器置于A点，校平对中，后视M4（规划局交点A/1）点，倒置望远镜得方向线AM1′，从A点量3900得M1点。b仪器置于B点，校平对中，后视C点，盘左盘右测角106°56′14″得BM2′方向线，从B点量距3448得M2点。c仪器置于C点，校平对中，后视B点，同上法测角111°59′14″得CM3′方向线，从C点量距3992得M3点。dM1、M2、M3、M4组成F座外控轴线控制网，因M4、M3、M2不通视，无法校核，故从A点向AM4线量21000得M5点（A/4），在M5置仪器测角90度与M2、M3线相交得M6点（X/4），另建立M1、M5、M6为F座轴线控制网。e对M1、M5、M6三边各点复测，角度中误差<5″，角度闭合差<20″，距离误差<1/20000，满足规范要求，故M1、M5、M6三点为F座主控制网，并对M1、M2、M3、M4四点及其延长线埋设半永久性控制点，作好标记加以保护。⑵G座主控制网的建立及测量①以规划局及建设单位测量后交的（A/24）A点，（U/2）B点，（A/4）C点三点为G座主控制轴网建...
