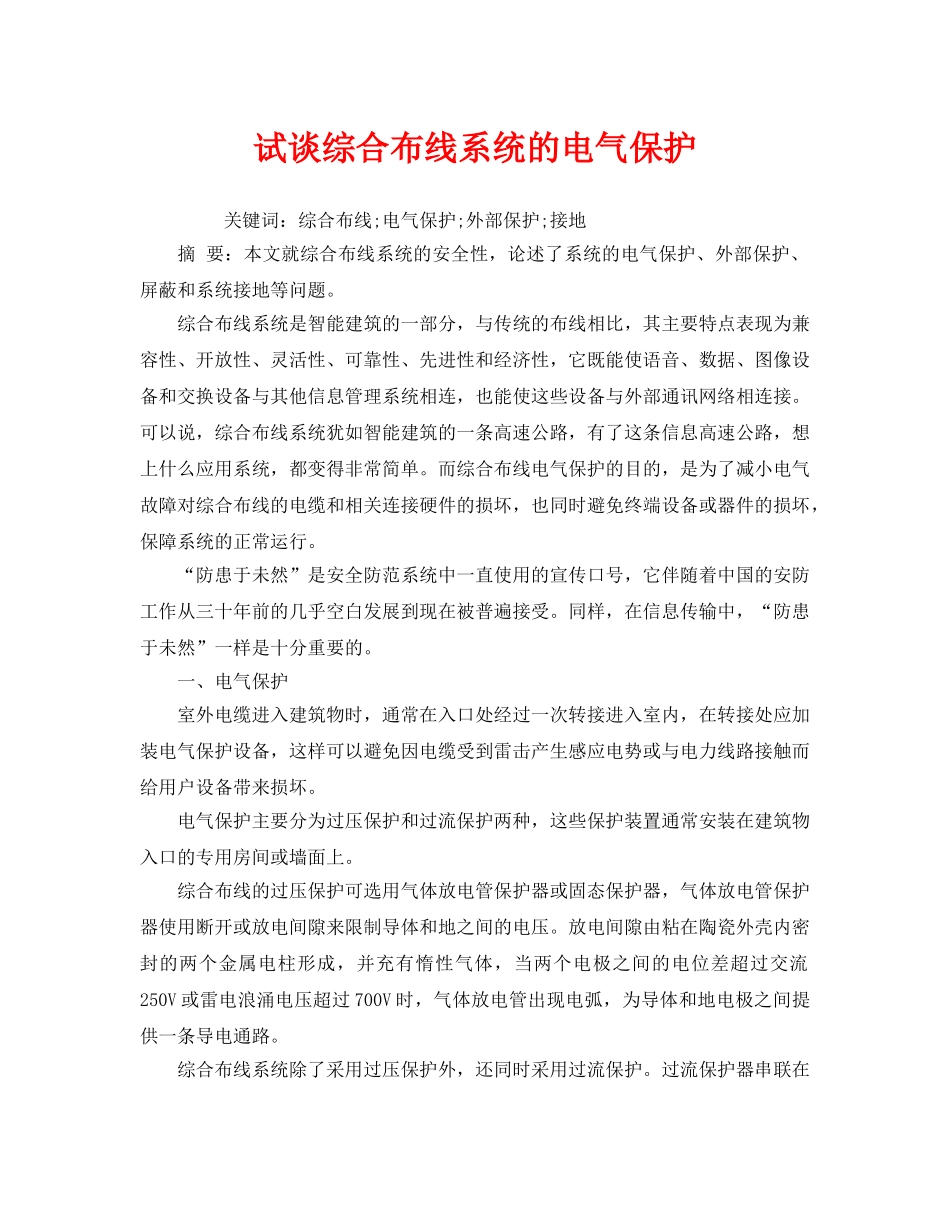

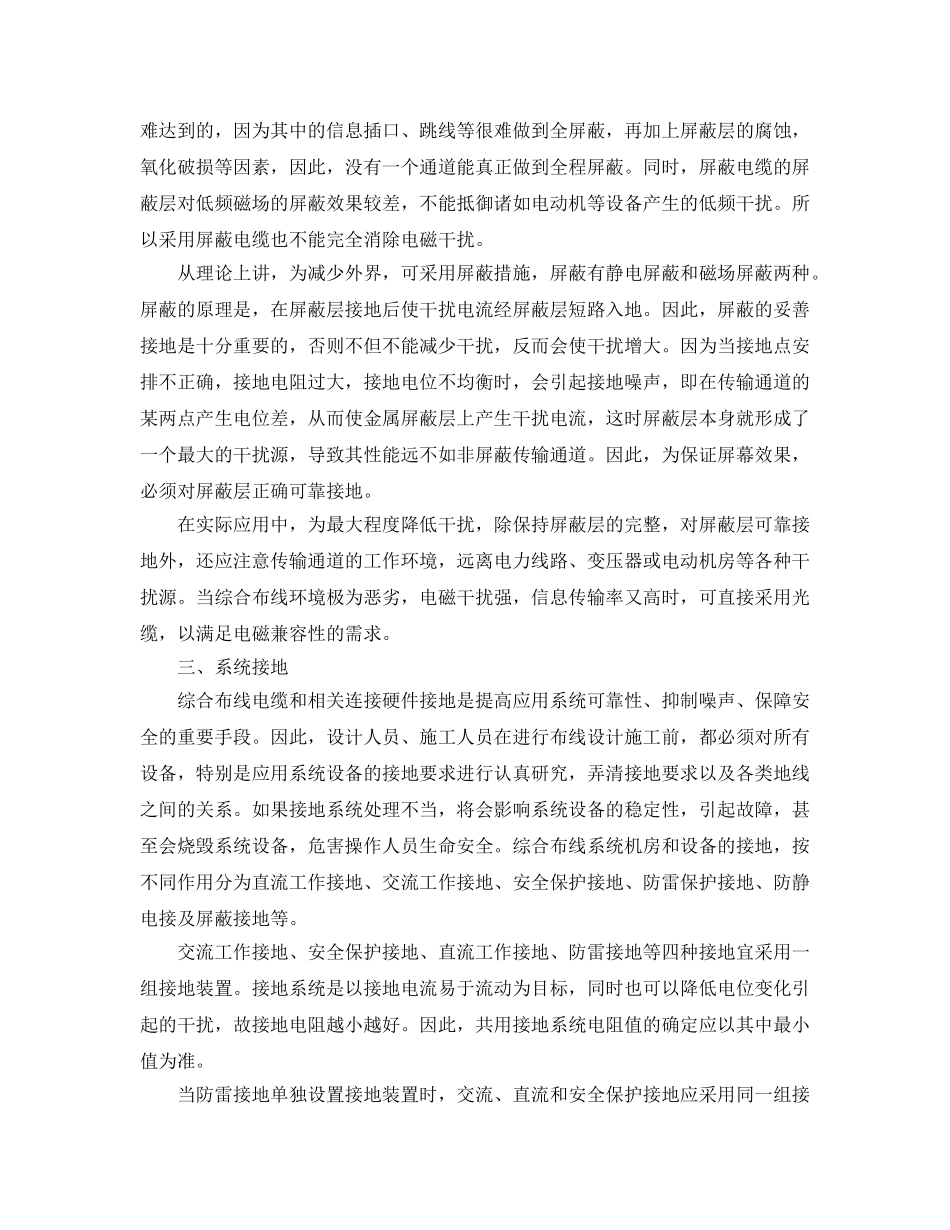

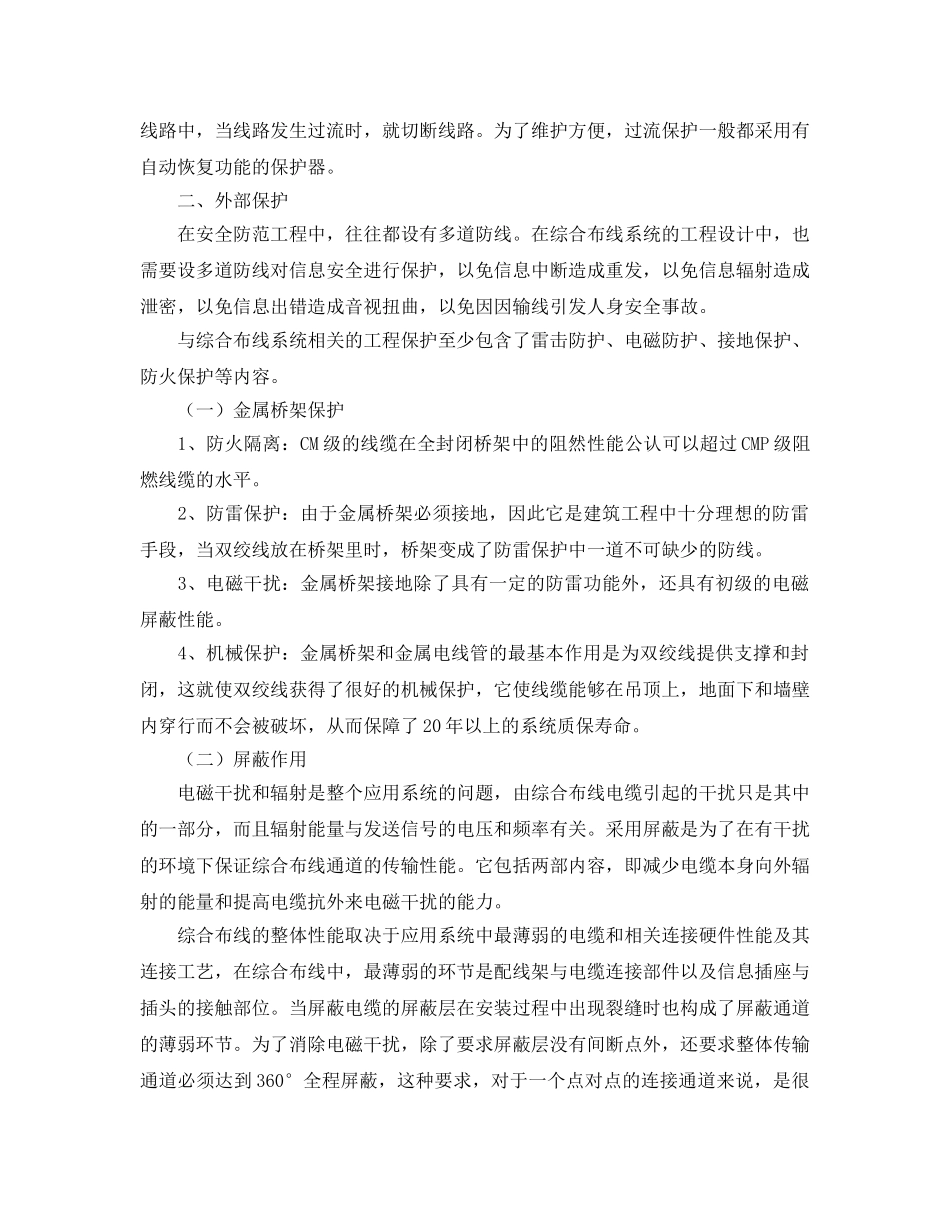

试谈综合布线系统的电气保护关键词：综合布线;电气保护;外部保护;接地摘要：本文就综合布线系统的安全性，论述了系统的电气保护、外部保护、屏蔽和系统接地等问题。综合布线系统是智能建筑的一部分，与传统的布线相比，其主要特点表现为兼容性、开放性、灵活性、可靠性、先进性和经济性，它既能使语音、数据、图像设备和交换设备与其他信息管理系统相连，也能使这些设备与外部通讯网络相连接。可以说，综合布线系统犹如智能建筑的一条高速公路，有了这条信息高速公路，想上什么应用系统，都变得非常简单。而综合布线电气保护的目的，是为了减小电气故障对综合布线的电缆和相关连接硬件的损坏，也同时避免终端设备或器件的损坏，保障系统的正常运行。“防患于未然”是安全防范系统中一直使用的宣传口号，它伴随着中国的安防工作从三十年前的几乎空白发展到现在被普遍接受。同样，在信息传输中，“防患于未然”一样是十分重要的。一、电气保护室外电缆进入建筑物时，通常在入口处经过一次转接进入室内，在转接处应加装电气保护设备，这样可以避免因电缆受到雷击产生感应电势或与电力线路接触而给用户设备带来损坏。电气保护主要分为过压保护和过流保护两种，这些保护装置通常安装在建筑物入口的专用房间或墙面上。综合布线的过压保护可选用气体放电管保护器或固态保护器，气体放电管保护器使用断开或放电间隙来限制导体和地之间的电压。放电间隙由粘在陶瓷外壳内密封的两个金属电柱形成，并充有惰性气体，当两个电极之间的电位差超过交流250V或雷电浪涌电压超过700V时，气体放电管出现电弧，为导体和地电极之间提供一条导电通路。综合布线系统除了采用过压保护外，还同时采用过流保护。过流保护器串联在线路中，当线路发生过流时，就切断线路。为了维护方便，过流保护一般都采用有自动恢复功能的保护器。二、外部保护在安全防范工程中，往往都设有多道防线。在综合布线系统的工程设计中，也需要设多道防线对信息安全进行保护，以免信息中断造成重发，以免信息辐射造成泄密，以免信息出错造成音视扭曲，以免因因输线引发人身安全事故。与综合布线系统相关的工程保护至少包含了雷击防护、电磁防护、接地保护、防火保护等内容。（一）金属桥架保护1、防火隔离：CM级的线缆在全封闭桥架中的阻然性能公认可以超过CMP级阻燃线缆的水平。2、防雷保护：由于金属桥架必须接地，因此它是建筑工程中十分理想的防雷手段，当双绞线放在桥架里时，桥架变成了防雷保护中一道不可缺少的防线。3、电磁干扰：金属桥架接地除了具有一定的防雷功能外，还具有初级的电磁屏蔽性能。4、机械保护：金属桥架和金属电线管的最基本作用是为双绞线提供支撑和封闭，这就使双绞线获得了很好的机械保护，它使线缆能够在吊顶上，地面下和墙壁内穿行而不会被破坏，从而保障了20年以上的系统质保寿命。（二）屏蔽作用电磁干扰和辐射是整个应用系统的问题，由综合布线电缆引起的干扰只是其中的一部分，而且辐射能量与发送信号的电压和频率有关。采用屏蔽是为了在有干扰的环境下保证综合布线通道的传输性能。它包括两部内容，即减少电缆本身向外辐射的能量和提高电缆抗外来电磁干扰的能力。综合布线的整体性能取决于应用系统中最薄弱的电缆和相关连接硬件性能及其连接工艺，在综合布线中，最薄弱的环节是配线架与电缆连接部件以及信息插座与插头的接触部位。当屏蔽电缆的屏蔽层在安装过程中出现裂缝时也构成了屏蔽通道的薄弱环节。为了消除电磁干扰，除了要求屏蔽层没有间断点外，还要求整体传输通道必须达到360°全程屏蔽，这种要求，对于一个点对点的连接通道来说，是很难达到的，因为其中的信息插口、跳线等很难做到全屏蔽，再加上屏蔽层的腐蚀，氧化破损等因素，因此，没有一个通道能真正做到全程屏蔽。同时，屏蔽电缆的屏蔽层对低频磁场的屏蔽效果较差，不能抵御诸如电动机等设备产生的低频干扰。所以采用屏蔽电缆也不能完全消除电磁干扰。从理论上讲，为减少外界，可采用屏蔽措施，屏蔽有静电屏蔽和磁场屏蔽两种。屏蔽的原理是，在屏蔽层接地后使干扰电流经屏蔽层短路入地。因此，屏蔽的妥善接地是十分重要的，否则...
