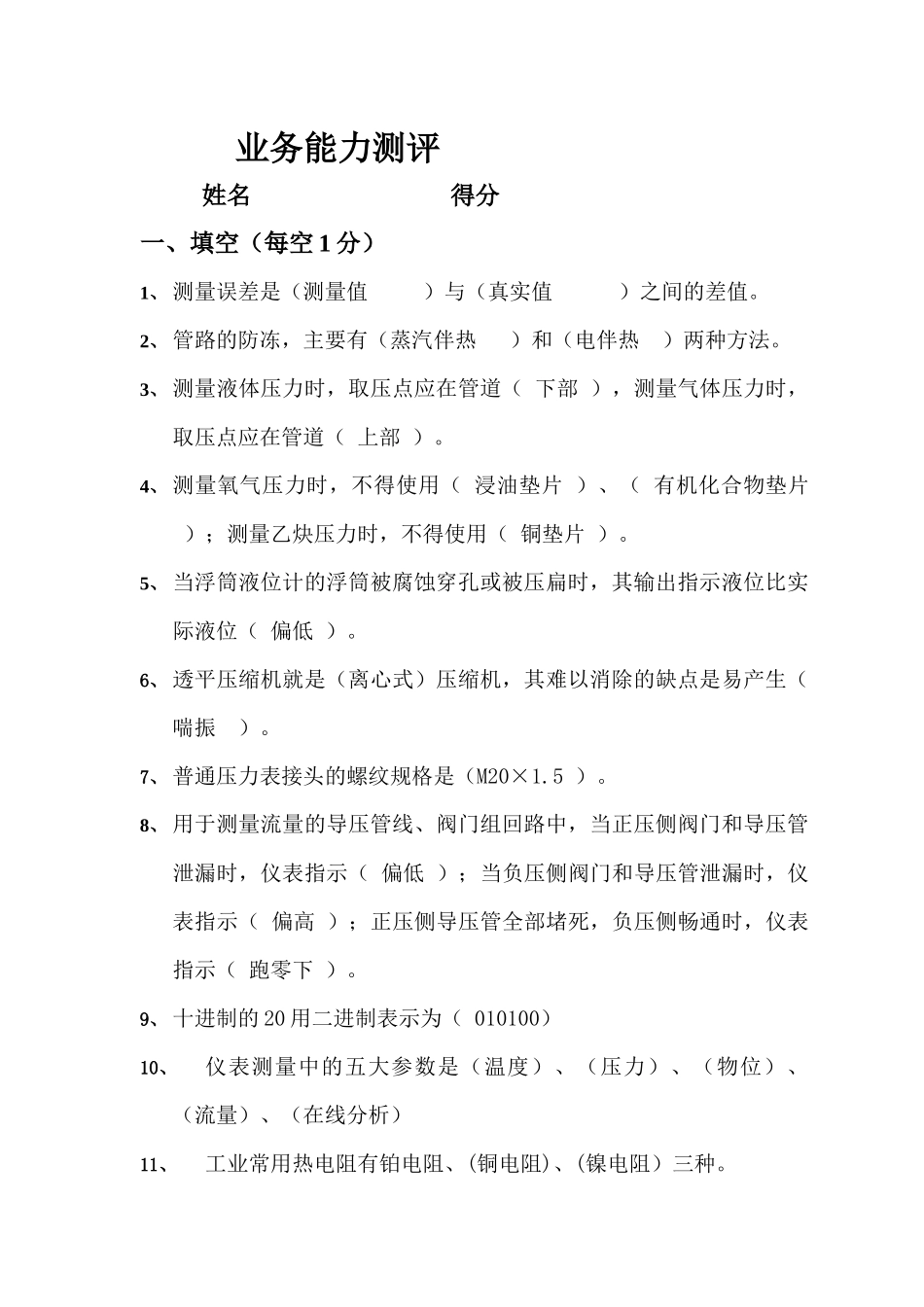

业务能力测评姓名得分一、填空（每空1分）1、测量误差是（测量值）与（真实值）之间的差值。2、管路的防冻，主要有（蒸汽伴热）和（电伴热）两种方法。3、测量液体压力时，取压点应在管道（下部），测量气体压力时，取压点应在管道（上部）。4、测量氧气压力时，不得使用（浸油垫片）、（有机化合物垫片）；测量乙炔压力时，不得使用（铜垫片）。5、当浮筒液位计的浮筒被腐蚀穿孔或被压扁时，其输出指示液位比实际液位（偏低）。6、透平压缩机就是（离心式）压缩机，其难以消除的缺点是易产生（喘振）。7、普通压力表接头的螺纹规格是（M20×1.5）。8、用于测量流量的导压管线、阀门组回路中，当正压侧阀门和导压管泄漏时，仪表指示（偏低）；当负压侧阀门和导压管泄漏时，仪表指示（偏高）；正压侧导压管全部堵死，负压侧畅通时，仪表指示（跑零下）。9、十进制的20用二进制表示为（010100）10、仪表测量中的五大参数是（温度）、（压力）、（物位）、（流量）、（在线分析）11、工业常用热电阻有铂电阻、(铜电阻)、(镍电阻）三种。12、数字电路中的基本逻辑关系有（与）（或）（非）三种。二、选择题（每题2分）1、带三阀组的差压式流量测量仪表，下列哪些情况使指示偏小。（AC）A、正压侧导压管或阀门漏B、负压侧导压管或阀门漏C、平衡阀漏D、负压侧导压管堵2、锅炉汽包的三冲量控制是（A）。A、水位、蒸汽流量和水流量；B、压力、蒸汽流量和水流量；C、温度、蒸汽压力和水流量；D、水位、蒸汽压力和蒸汽流量3、用双法兰仪表测量容器液位,仪表的零点,量程均标准,当仪表的安装位置上移一段距离,则仪表（D）。A、零点上升,量程不变B.零点下降，量程不变C.零点不变，量程增大D.零点、量程都不变4、管道的连接方式常用的有（D）、法兰连接、焊接三种。A.丝扣连接B.搭接C.对接D.螺纹连接5、阀门定位器一般由凸轮、量程、零位等组件构成，其中能改变阀门的行程特性的组件是（A）A、凸轮B、量程组件C、零位组件6、仪表电气设备发生火灾时，应立即切断电源，并且用（D）灭火。A砂土B泡沫灭火机C水D二氧化碳灭火器7、应用较广泛的调节作用为：（B）A.纯比例PB.比例积分PIC.比例微分PD8、当调节阀的入口和出口装反时，不影响使用的是（B）A角形阀；B蝶形阀；C单座阀；D双座阀。9、一台1151压力变送器量程范围为0～300kPa，现零位正迁50％，则仪表的量程为（B）。A．150kPaB.300kPaC.450kPaD.250kPa10、在下列液体中，常用作变送器隔离液的是（B）A甘油；B硅油；C柴油；D煤油。三、问答题1、sunyPCC800小型集散控制系统网络结构有几层？作用分别是什么？（5分）答：其网络结构有三层：（1)MNet管理网络，用于企业信息传送与管理，是实现企业综合管理的信息通道。（2）SNet控制网络，用于过程信息传送和管理，是传送过程控制实时信息、系统自诊断信息的通道。（3）CNet控制网络，用于现场I/O信息传送和管理，是控制模板与I/O模板进行实时信息交互的通道。2、怎样操作仪表三阀组？（5分）答：三阀组的起动顺序应该是：打开正压阀——关闭平衡阀——打开负压阀三阀组的停运顺序应该是：关闭负压阀——打开平衡阀——关闭正压阀3、用方块图表示我公司主要物料的工艺流程（10分）回炉煤气剩余气排气外购精煤荒煤气荒煤气剩余硫硫粗氨水磺铵苯外外外售售售焦炭外售焦油外售粗苯分离水四、计算题（10分）用DDZ-Ⅲ型差压变送器测量流量，流量范围是0-16m3/h，问当流量为12m3/h时，输出信号是多少？解：差压与流量的平方成比例，变送器的输出电流与其差压成比例，所以，变送器输出的4-20mA电流与其流量平方成比例。即：（I-4）/（20-4）=Q2平方/Q1平方=12平方/16平方I=4+[（20-4）/16]×9=13mA答：输出信号是13mA。炼焦冷鼓、电捕备煤熄焦筛焦蒸氨生化处理脱硫硫铵洗脱苯泡花碱炉进料调节器燃料实际题（可任选一题作答）1.现有一台压力开关，低报警为0.18Mpa，试：（1）.列出主要调校所需主要仪器设备；（2）.试述说校验步骤。答：（1）.压力校验仪；数字万用表；2.⑴将万用表选择欧姆档，连接在常开触点上；⑵正确连接气路，输入压力信号超过0.18Mpa，使触点闭合，缓慢降压，检查触点是否在稍高于0....
