静压预应力混凝土管桩施工质量技术交底卡VIP免费

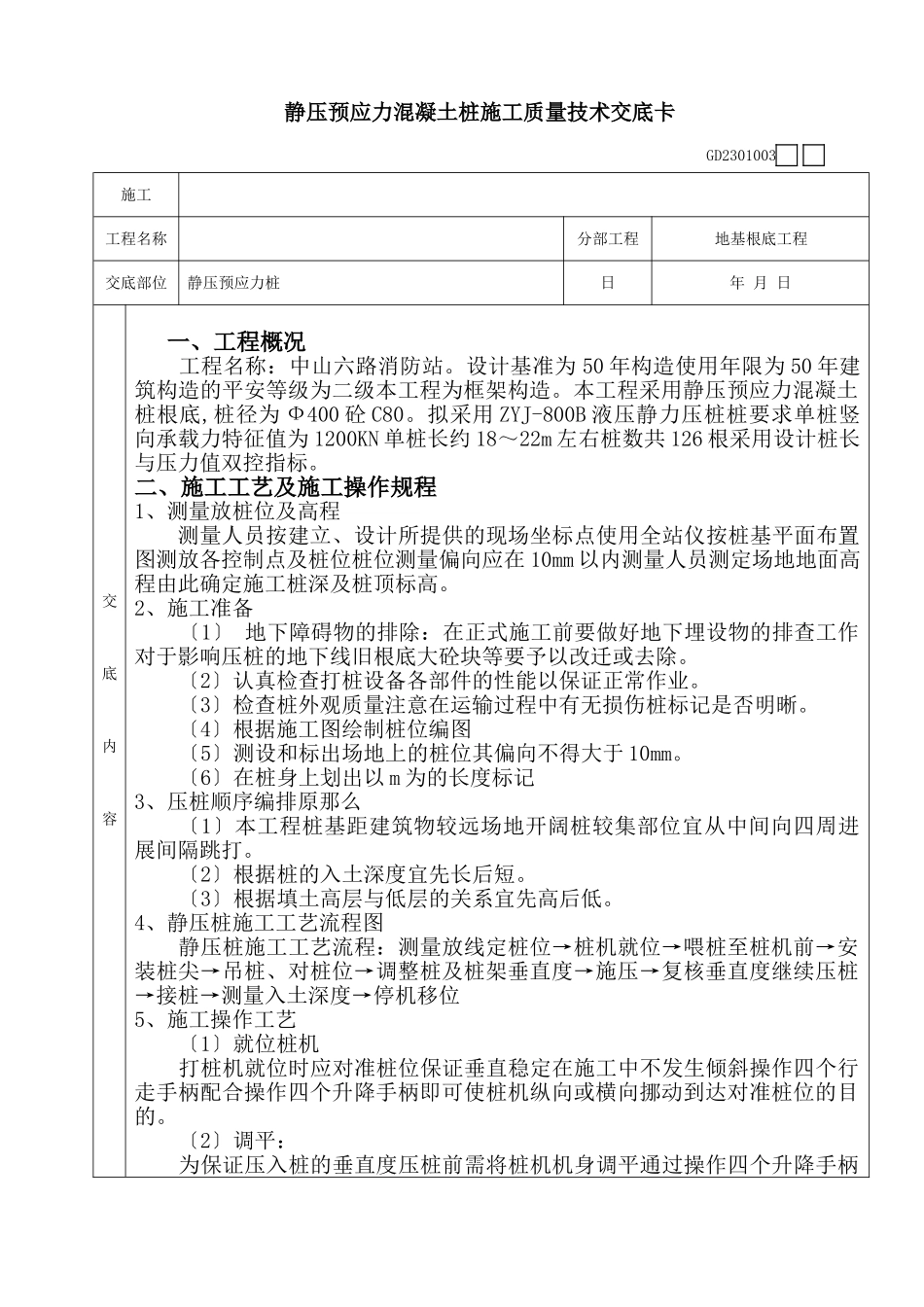

静压预应力混凝土管桩施工质量技术交底卡_第1页
1/5

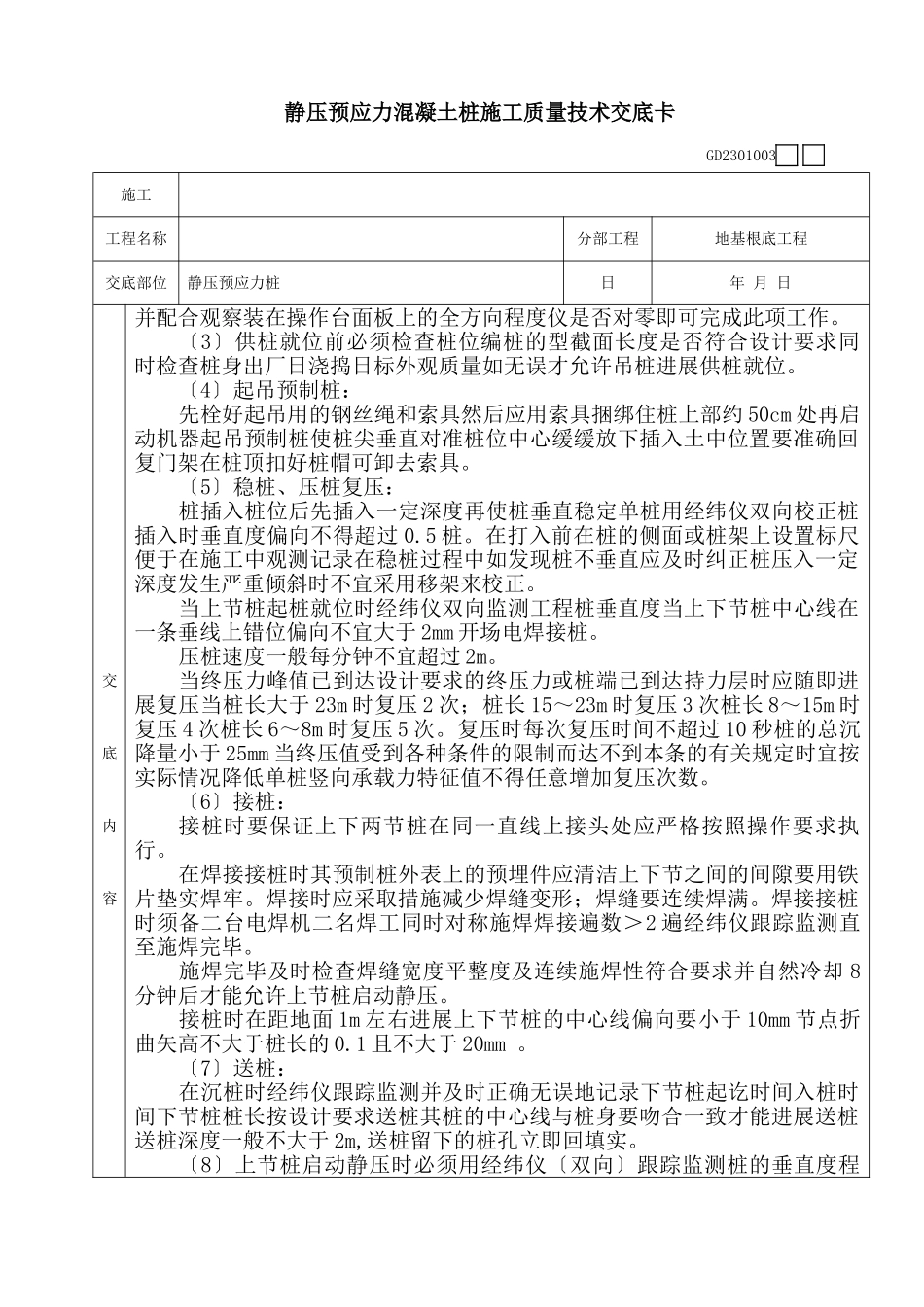

静压预应力混凝土管桩施工质量技术交底卡_第2页
2/5

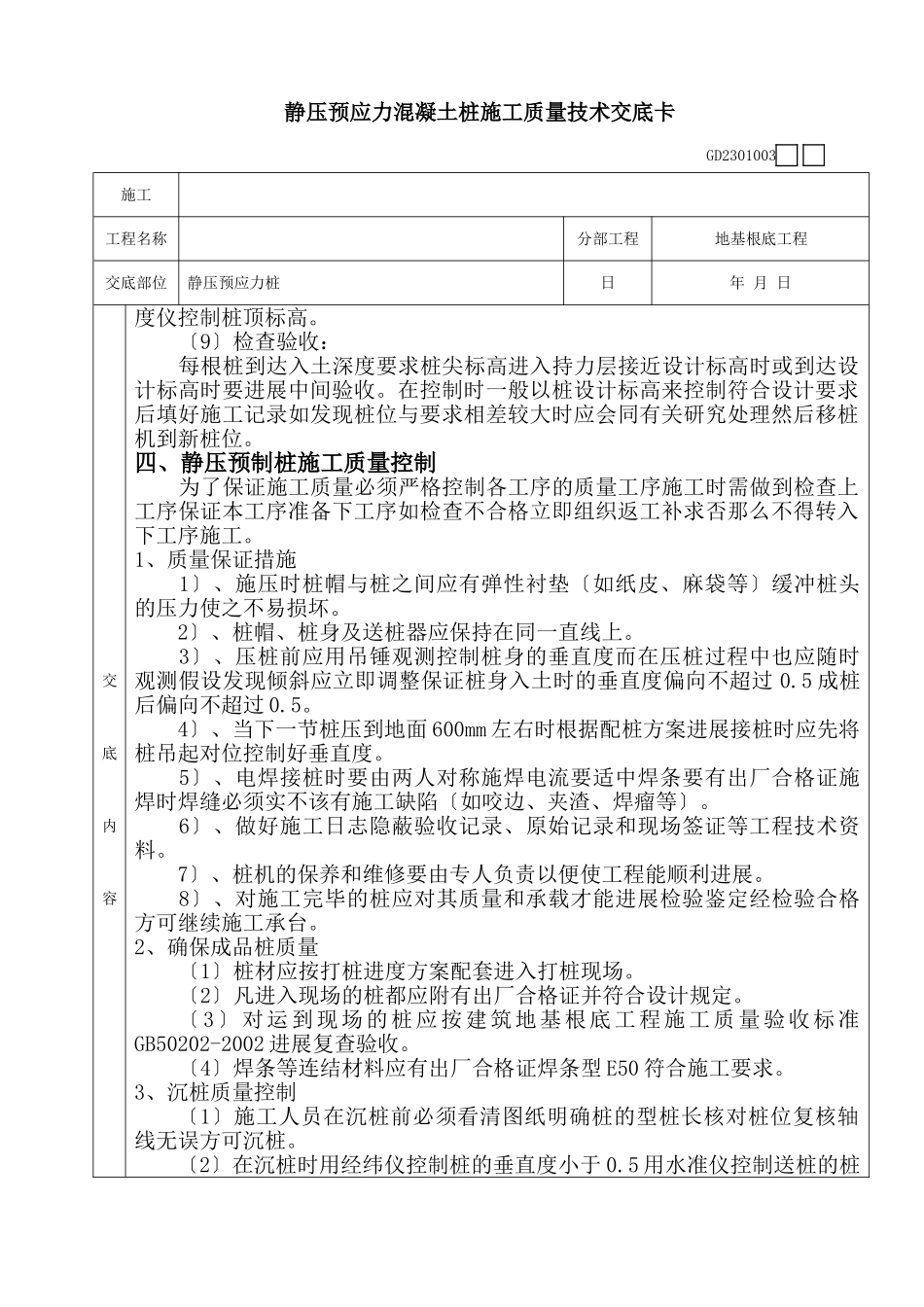

静压预应力混凝土管桩施工质量技术交底卡_第3页
3/5
静压预应力混凝土桩施工质量技术交底卡GD2301003施工工程名称分部工程地基根底工程交底部位静压预应力桩日年月日交底内容一、工程概况工程名称:中山六路消防站。设计基准为50年构造使用年限为50年建筑构造的平安等级为二级本工程为框架构造。本工程采用静压预应力混凝土桩根底,桩径为Ф400砼C80。拟采用ZYJ-800B液压静力压桩桩要求单桩竖向承载力特征值为1200KN单桩长约18~22m左右桩数共126根采用设计桩长与压力值双控指标。二、施工工艺及施工操作规程1、测量放桩位及高程测量人员按建立、设计所提供的现场坐标点使用全站仪按桩基平面布置图测放各控制点及桩位桩位测量偏向应在10mm以内测量人员测定场地地面高程由此确定施工桩深及桩顶标高。2、施工准备〔1〕地下障碍物的排除:在正式施工前要做好地下埋设物的排查工作对于影响压桩的地下线旧根底大砼块等要予以改迁或去除。〔2〕认真检查打桩设备各部件的性能以保证正常作业。〔3〕检查桩外观质量注意在运输过程中有无损伤桩标记是否明晰。〔4〕根据施工图绘制桩位编图〔5〕测设和标出场地上的桩位其偏向不得大于10mm。〔6〕在桩身上划出以m为的长度标记3、压桩顺序编排原那么〔1〕本工程桩基距建筑物较远场地开阔桩较集部位宜从中间向四周进展间隔跳打。〔2〕根据桩的入土深度宜先长后短。〔3〕根据填土高层与低层的关系宜先高后低。4、静压桩施工工艺流程图静压桩施工工艺流程:测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→吊桩、对桩位→调整桩及桩架垂直度→施压→复核垂直度继续压桩→接桩→测量入土深度→停机移位5、施工操作工艺〔1〕就位桩机打桩机就位时应对准桩位保证垂直稳定在施工中不发生倾斜操作四个行走手柄配合操作四个升降手柄即可使桩机纵向或横向挪动到达对准桩位的目的。〔2〕调平:为保证压入桩的垂直度压桩前需将桩机机身调平通过操作四个升降手柄静压预应力混凝土桩施工质量技术交底卡GD2301003施工工程名称分部工程地基根底工程交底部位静压预应力桩日年月日交底内容并配合观察装在操作台面板上的全方向程度仪是否对零即可完成此项工作。〔3〕供桩就位前必须检查桩位编桩的型截面长度是否符合设计要求同时检查桩身出厂日浇捣日标外观质量如无误才允许吊桩进展供桩就位。〔4〕起吊预制桩:先栓好起吊用的钢丝绳和索具然后应用索具捆绑住桩上部约50cm处再启动机器起吊预制桩使桩尖垂直对准桩位中心缓缓放下插入土中位置要准确回复门架在桩顶扣好桩帽可卸去索具。〔5〕稳桩、压桩复压:桩插入桩位后先插入一定深度再使桩垂直稳定单桩用经纬仪双向校正桩插入时垂直度偏向不得超过0.5桩。在打入前在桩的侧面或桩架上设置标尺便于在施工中观测记录在稳桩过程中如发现桩不垂直应及时纠正桩压入一定深度发生严重倾斜时不宜采用移架来校正。当上节桩起桩就位时经纬仪双向监测工程桩垂直度当上下节桩中心线在一条垂线上错位偏向不宜大于2mm开场电焊接桩。压桩速度一般每分钟不宜超过2m。当终压力峰值已到达设计要求的终压力或桩端已到达持力层时应随即进展复压当桩长大于23m时复压2次;桩长15~23m时复压3次桩长8~15m时复压4次桩长6~8m时复压5次。复压时每次复压时间不超过10秒桩的总沉降量小于25mm当终压值受到各种条件的限制而达不到本条的有关规定时宜按实际情况降低单桩竖向承载力特征值不得任意增加复压次数。〔6〕接桩:接桩时要保证上下两节桩在同一直线上接头处应严格按照操作要求执行。在焊接接桩时其预制桩外表上的预埋件应清洁上下节之间的间隙要用铁片垫实焊牢。焊接时应采取措施减少焊缝变形;焊缝要连续焊满。焊接接桩时须备二台电焊机二名焊工同时对称施焊焊接遍数>2遍经纬仪跟踪监测直至施焊完毕。施焊完毕及时检查焊缝宽度平整度及连续施焊性符合要求并自然冷却8分钟后才能允许上节桩启动静压。接桩时在距地面1m左右进展上下节桩的中心线偏向要小于10mm节点折曲矢高不大于桩长的0.1且不大于20mm。〔7〕送桩:在沉桩时经纬仪跟踪监测并及时正确无误地记录下节桩起讫时间入桩时间下节桩桩长按设计要求送桩其桩的中心线与桩身要吻合一致才能进展送桩送桩深度一般不大于2m,送桩留下的桩...
