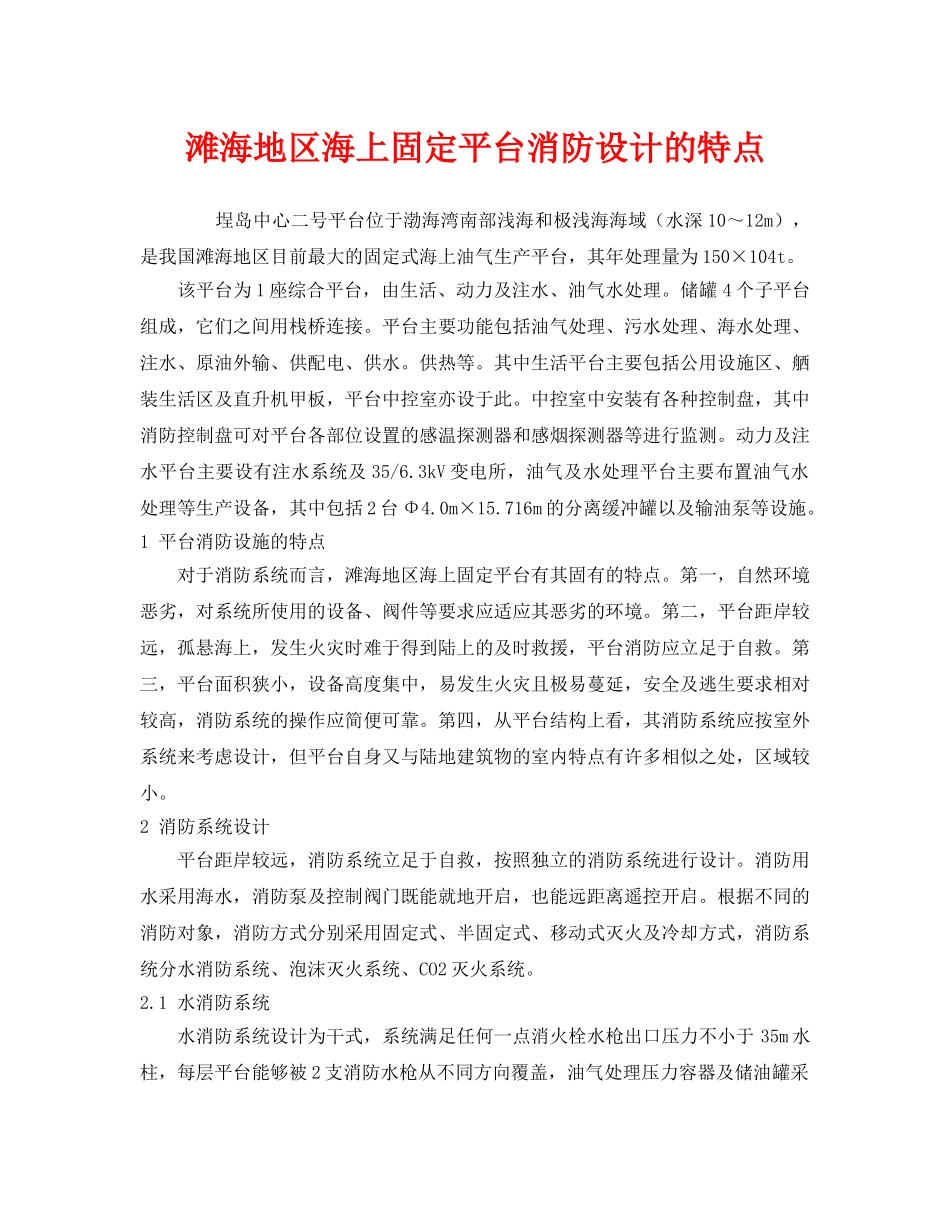

滩海地区海上固定平台消防设计的特点埕岛中心二号平台位于渤海湾南部浅海和极浅海海域(水深10~12m),是我国滩海地区目前最大的固定式海上油气生产平台,其年处理量为150×104t。该平台为1座综合平台,由生活、动力及注水、油气水处理。储罐4个子平台组成,它们之间用栈桥连接。平台主要功能包括油气处理、污水处理、海水处理、注水、原油外输、供配电、供水。供热等。其中生活平台主要包括公用设施区、舾装生活区及直升机甲板,平台中控室亦设于此。中控室中安装有各种控制盘,其中消防控制盘可对平台各部位设置的感温探测器和感烟探测器等进行监测。动力及注水平台主要设有注水系统及35/6.3kV变电所,油气及水处理平台主要布置油气水处理等生产设备,其中包括2台Φ4.0m×15.716m的分离缓冲罐以及输油泵等设施。1平台消防设施的特点对于消防系统而言,滩海地区海上固定平台有其固有的特点。第一,自然环境恶劣,对系统所使用的设备、阀件等要求应适应其恶劣的环境。第二,平台距岸较远,孤悬海上,发生火灾时难于得到陆上的及时救援,平台消防应立足于自救。第三,平台面积狭小,设备高度集中,易发生火灾且极易蔓延,安全及逃生要求相对较高,消防系统的操作应简便可靠。第四,从平台结构上看,其消防系统应按室外系统来考虑设计,但平台自身又与陆地建筑物的室内特点有许多相似之处,区域较小。2消防系统设计平台距岸较远,消防系统立足于自救,按照独立的消防系统进行设计。消防用水采用海水,消防泵及控制阀门既能就地开启,也能远距离遥控开启。根据不同的消防对象,消防方式分别采用固定式、半固定式、移动式灭火及冷却方式,消防系统分水消防系统、泡沫灭火系统、CO2灭火系统。2.1水消防系统水消防系统设计为干式,系统满足任何一点消火栓水枪出口压力不小于35m水柱,每层平台能够被2支消防水枪从不同方向覆盖,油气处理压力容器及储油罐采用固定式喷淋冷却。根据《滩海石油工程安全规则》(SY5747~1995),压力容器与储油罐喷淋冷却水供给强度分别取6.0、2.0L/(m2·min)。储罐平台与油气生产平台之间采用水幕隔断,水幕系统供水强度,参考《自动喷水灭火系统设计规范》(GBJ84~85)取2.0L/(s.m),计划水消防最大用水量为108L/S。2.2泡沫灭火系统泡沫灭火系统主要针对储罐平台、生产平台及直升机平台。系统通过设于生活平台一层的压力比例混合器、储油罐上的空气泡沫生产器及生产区和直升机平台的泡沫栓、泡沫炮供给泡沫液。根据《滩海石油工程安全规则》(SY5747~1995),泡沫混合液供给强度:储油罐为6.63L/(m2.min),供给时间65min;储罐平台、油气及水处理平台为6.63L/(m2.min),供给时间10min;动力及注水平台为4.2L/(m2.min),供给时间10min;直升机平台为6.0L/(m2.min),供给时间5min;计算泡沫混合液量为90L/s,泡沫液需要量8.5m3。2.3CO2灭火系统平台CO2灭火系统主要负责35/6.5kV变电所。应急发电机房、配电间等场所的灭火。系统为全淹没式,运行方式为组合分配式,每个防护区设有2套独立的火灾探测器;探测器报警后,系统施放延迟时间为30S,并启动声响报警及关闭风机。
