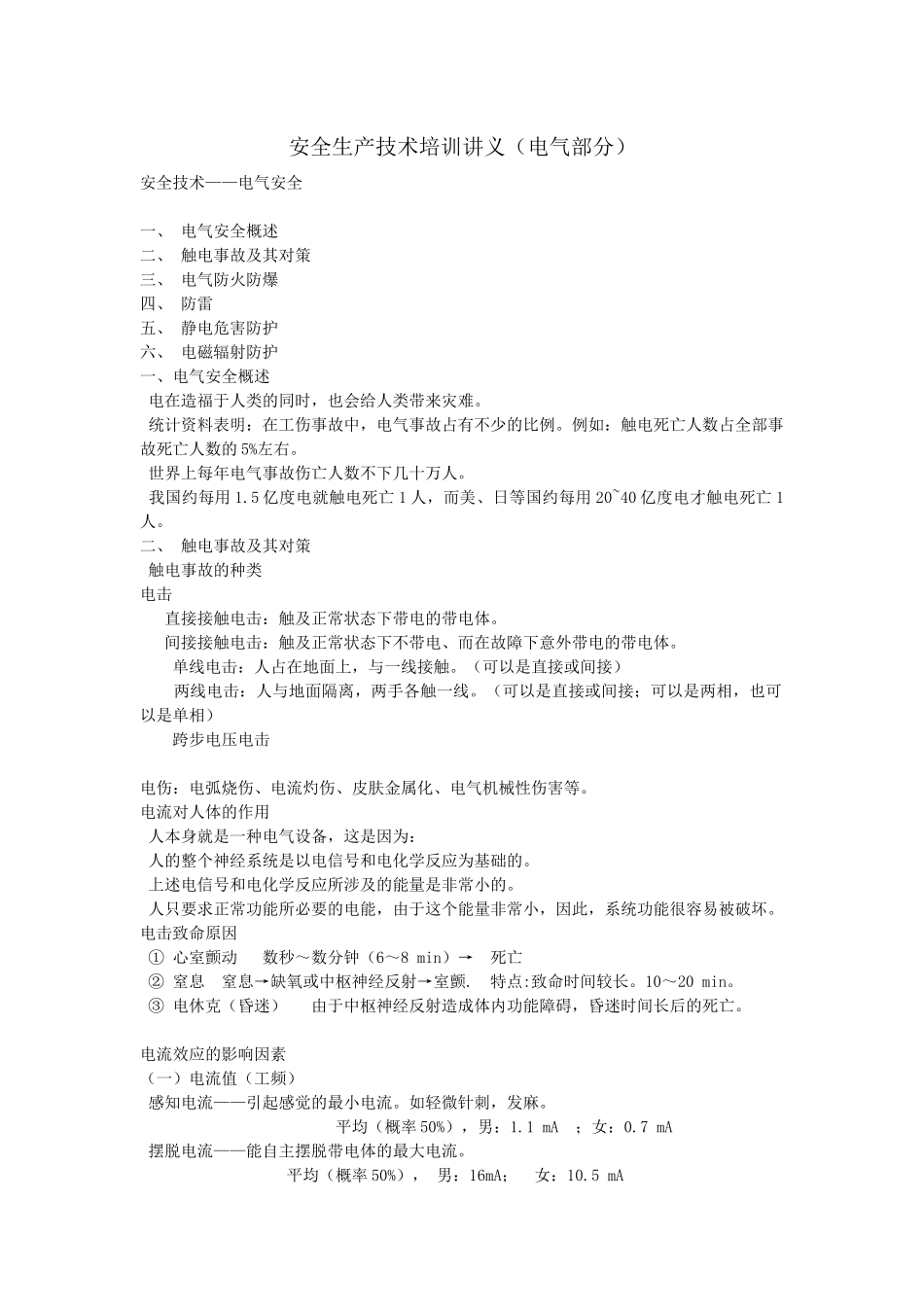

安全生产技术培训讲义（电气部分）安全技术——电气安全一、电气安全概述二、触电事故及其对策三、电气防火防爆四、防雷五、静电危害防护六、电磁辐射防护一、电气安全概述电在造福于人类的同时，也会给人类带来灾难。统计资料表明：在工伤事故中，电气事故占有不少的比例。例如：触电死亡人数占全部事故死亡人数的5%左右。世界上每年电气事故伤亡人数不下几十万人。我国约每用1.5亿度电就触电死亡1人，而美、日等国约每用20~40亿度电才触电死亡1人。二、触电事故及其对策触电事故的种类电击直接接触电击：触及正常状态下带电的带电体。间接接触电击：触及正常状态下不带电、而在故障下意外带电的带电体。单线电击：人占在地面上，与一线接触。（可以是直接或间接）两线电击：人与地面隔离，两手各触一线。（可以是直接或间接；可以是两相，也可以是单相）跨步电压电击电伤：电弧烧伤、电流灼伤、皮肤金属化、电气机械性伤害等。电流对人体的作用人本身就是一种电气设备，这是因为：人的整个神经系统是以电信号和电化学反应为基础的。上述电信号和电化学反应所涉及的能量是非常小的。人只要求正常功能所必要的电能，由于这个能量非常小，因此，系统功能很容易被破坏。电击致命原因①心室颤动数秒～数分钟（6～8min）→死亡②窒息窒息→缺氧或中枢神经反射→室颤.特点:致命时间较长。10～20min。③电休克（昏迷）由于中枢神经反射造成体内功能障碍，昏迷时间长后的死亡。电流效应的影响因素（一）电流值（工频）感知电流——引起感觉的最小电流。如轻微针刺，发麻。平均（概率50%），男：1.1mA；女：0.7mA摆脱电流——能自主摆脱带电体的最大电流。平均（概率50%），男：16mA；女：10.5mA最低（概率0.5%），男：9mA；女：6mA室颤电流——引起心室发生心室纤维性颤动的最小电流。I颤＝50mA适用于当1s≤t＜5s时；I颤＝50/tmA适用于当0.01s＜t＜1s时。电流效应的影响因素（二）电流持续时间t↑→吸收电能↑→伤害↑t↑→电流重合心脏易损（激）期，危险↑t↑→人体电阻↓→人体电流↑→伤害↑t↑→中枢神经反射↑→危险↑电流效应的影响因素（三）电流途径不同途径，危险性不同，但没有不危险的途径。最危险的是：左手到前胸。判断危险性，既要看电流值，又要看途径。电流效应的影响因素（四）电流种类高频电流——烧伤比工频电流严重，但电击的危险性较小。冲击电流——指作用时间＜0.1~10ms的电流。种类：方脉冲、正弦波、电容放电脉冲。影响室颤的主要影响因素是It和I2t的值。（I—有效值）直流电流——持续时间＞心脏周期时，室颤阈值为交流的数倍；持续时间＜200ms时，室颤阈值与交流大致相同。电流效应的影响因素（五）个体特征因人而异，健康情况、健壮程度、性别、年龄。人体电阻人体电阻的数值及影响因素变化范围皮肤表皮最外层——角质层其厚度一般不超过0.05~0.2mm，但其电阻率很大，可达1×105~1×106Ω·m。但数十V即可击穿角质层，使人体阻抗急剧下降。除去角质层，干燥的情况下，人体电阻：1000~3000Ω；潮湿的情况下，人体电阻：500~800Ω。影响因素–电气参数：U（接触电压）↑→RP↓，I↑→RP↓，f↑→XCP↓；–皮肤表面状态：潮湿、导电污物、伤痕、破损；–皮肤表面接触状态：接触压力、面积。直接接触电击防护基本防护原则——应使危险的带电体不会被有意或无意地触及。基本防护措施——绝缘、屏护和间距间接接触电击防护防止间接接触电击的技术措施：保护接地（基本技术措施）保护接零（基本技术措施）加强绝缘电气隔离不导电环境等电位联结特低电压漏电保护器接地的基本概念种类故障接地；正常接地（人为接地）；正常接地又分为：工作接地（兼作电流回路、保持零电位）安全接地（只在故障时发挥作用）保护接地（IT系统）–保护接地是最古老的电气安全措施。–保护接地是防止间接接触电击的基本安全技术措施保护接地（IT系统）保护原理（适用于各种不接地网） RE与RP（人体电阻）呈并联关系，且RE//RP≈RE RE＜＜│Z│，∴UP（人体电压）↓↓——在安全范围内。保护接零（TN系统）保护原理漏电→单相短路→单相短路电流ISS→单相短路保护元件动作→迅速切断电...
