武汉理工大学《电工电子实习报告书》 VIP免费

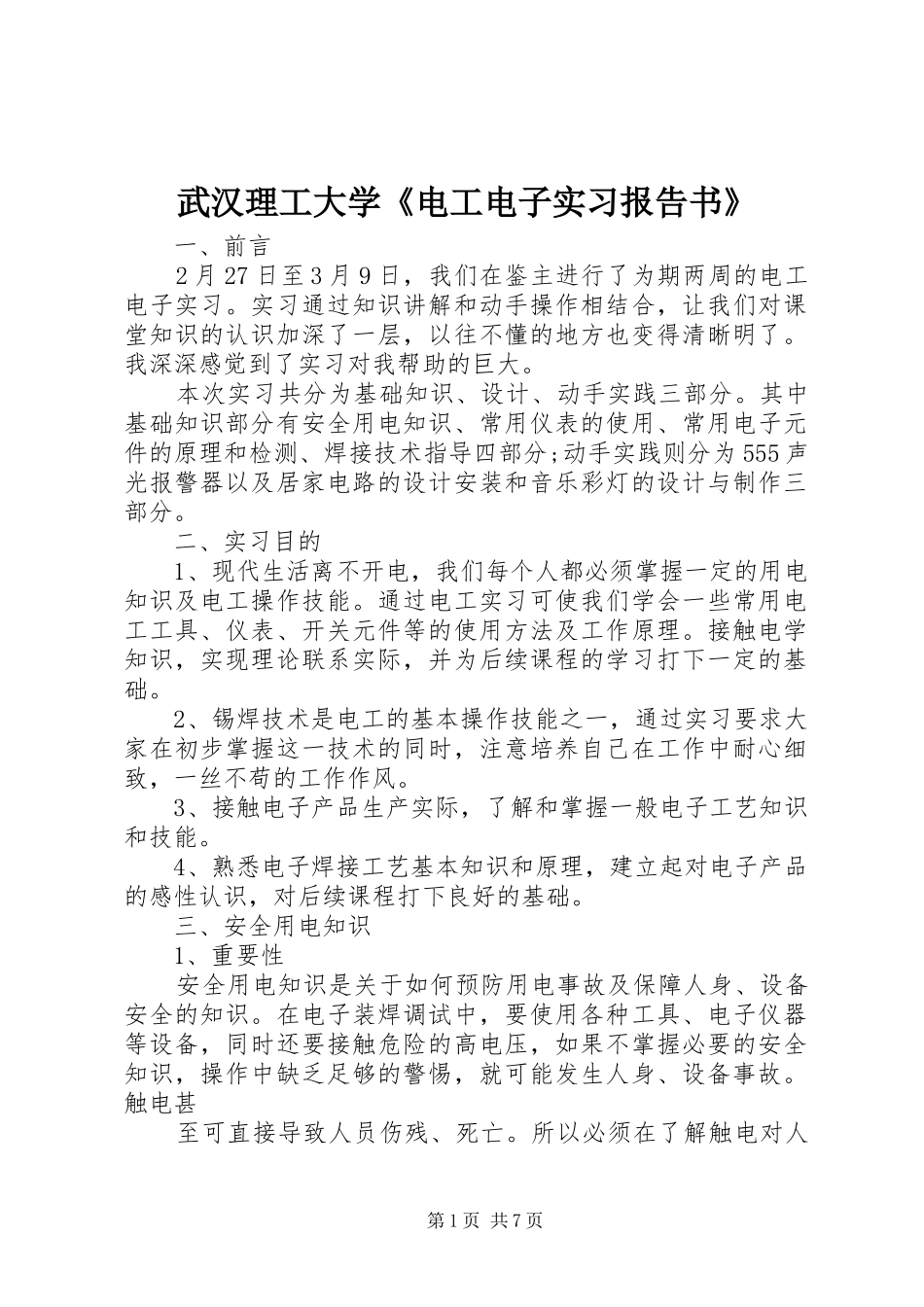

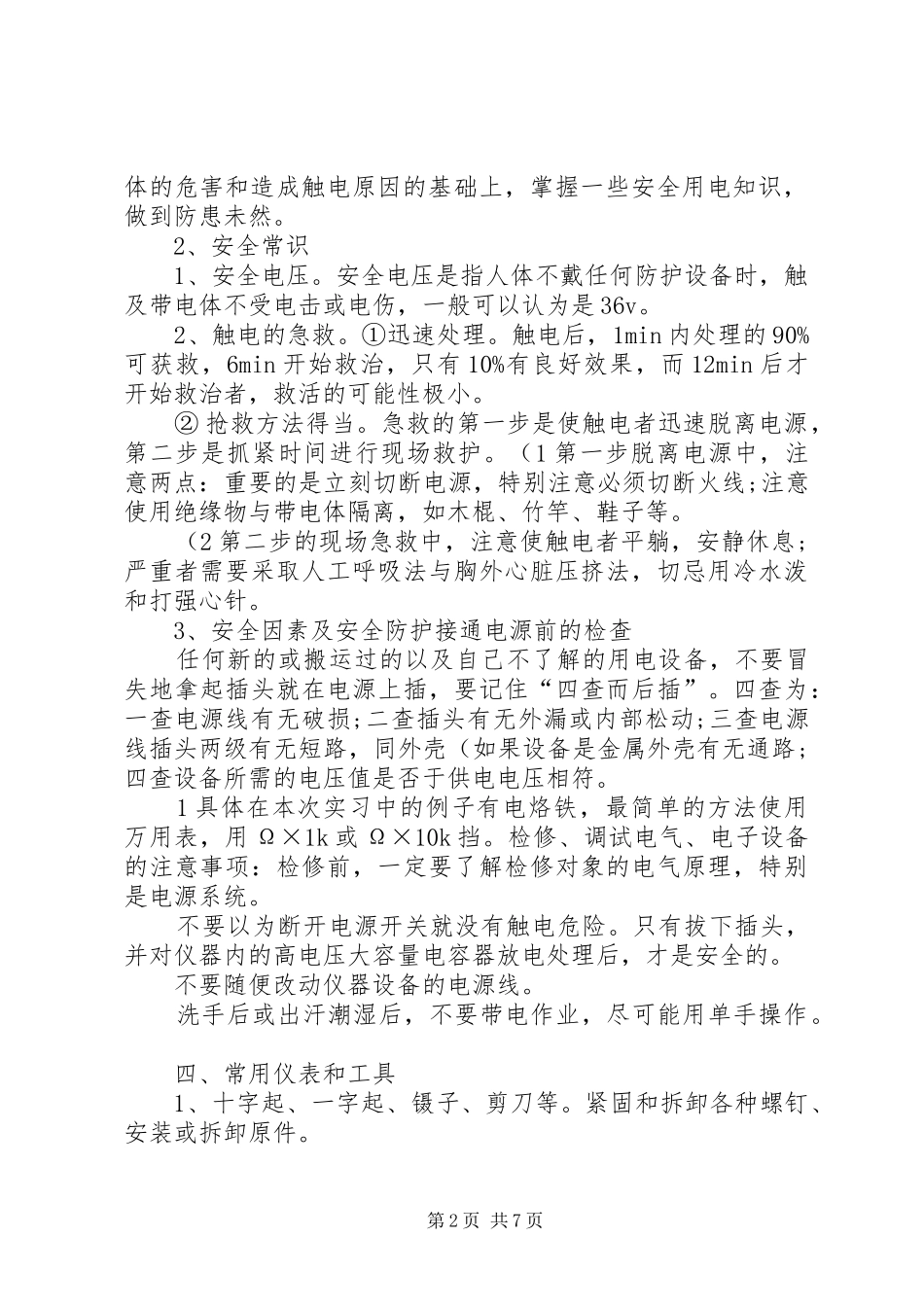

武汉理工大学《电工电子实习报告书》一、前言2月27日至3月9日，我们在鉴主进行了为期两周的电工电子实习。实习通过知识讲解和动手操作相结合，让我们对课堂知识的认识加深了一层，以往不懂的地方也变得清晰明了。我深深感觉到了实习对我帮助的巨大。本次实习共分为基础知识、设计、动手实践三部分。其中基础知识部分有安全用电知识、常用仪表的使用、常用电子元件的原理和检测、焊接技术指导四部分;动手实践则分为555声光报警器以及居家电路的设计安装和音乐彩灯的设计与制作三部分。二、实习目的1、现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。2、锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。3、接触电子产品生产实际，了解和掌握一般电子工艺知识和技能。4、熟悉电子焊接工艺基本知识和原理，建立起对电子产品的感性认识，对后续课程打下良好的基础。三、安全用电知识1、重要性安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识。在电子装焊调试中，要使用各种工具、电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身、设备事故。触电甚至可直接导致人员伤残、死亡。所以必须在了解触电对人第1页共7页体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患未然。2、安全常识1、安全电压。安全电压是指人体不戴任何防护设备时，触及带电体不受电击或电伤，一般可以认为是36v。2、触电的急救。①迅速处理。触电后，1min内处理的90%可获救，6min开始救治，只有10%有良好效果，而12min后才开始救治者，救活的可能性极小。②抢救方法得当。急救的第一步是使触电者迅速脱离电源，第二步是抓紧时间进行现场救护。（1第一步脱离电源中，注意两点：重要的是立刻切断电源，特别注意必须切断火线;注意使用绝缘物与带电体隔离，如木棍、竹竿、鞋子等。（2第二步的现场急救中，注意使触电者平躺，安静休息;严重者需要采取人工呼吸法与胸外心脏压挤法，切忌用冷水泼和打强心针。3、安全因素及安全防护接通电源前的检查任何新的或搬运过的以及自己不了解的用电设备，不要冒失地拿起插头就在电源上插，要记住“四查而后插”。四查为：一查电源线有无破损;二查插头有无外漏或内部松动;三查电源线插头两级有无短路，同外壳（如果设备是金属外壳有无通路;四查设备所需的电压值是否于供电电压相符。1具体在本次实习中的例子有电烙铁，最简单的方法使用万用表，用Ω×1k或Ω×10k挡。检修、调试电气、电子设备的注意事项：检修前，一定要了解检修对象的电气原理，特别是电源系统。不要以为断开电源开关就没有触电危险。只有拔下插头，并对仪器内的高电压大容量电容器放电处理后，才是安全的。不要随便改动仪器设备的电源线。洗手后或出汗潮湿后，不要带电作业，尽可能用单手操作。四、常用仪表和工具1、十字起、一字起、镊子、剪刀等。紧固和拆卸各种螺钉、安装或拆卸原件。第2页共7页2、万用表。万用表由表头、测量电路及转换开关等三个主要部分组成。五、焊接与装配21、焊接工具及材料电烙铁电烙铁架焊锡丝松香等。2、实习内容（1讲解焊接操作方法和注意事项。（2练习焊接。（3分发与清点元件。（4学习识别简单的电子元件与电子线路;（5学习并掌握555报警器的工作原理及其分类。（6设计报警器原理图及焊接线路图。（7按照图纸焊接元件，组装报警器。焊接练习：1、焊接步骤：32、电烙铁握法：我们一般使用握笔法。3、焊接方法：（1点锡焊接：焊接前先把需焊接的元器件插入印刷电路板的孔中。一手拿焊锡丝，另一手拿电烙铁，电烙铁接触元器件引脚与印刷电路板部位，待热量传到印刷电路板后，迅速把焊锡丝点上去，使焊锡熔化并包围元器件引脚即可。（2带锡焊接。将带了锡的烙铁头放到焊点处（带锡多少要根据焊点的大小而定，适当转动烙铁头...
