静压预制管桩施工技术eeVIP免费

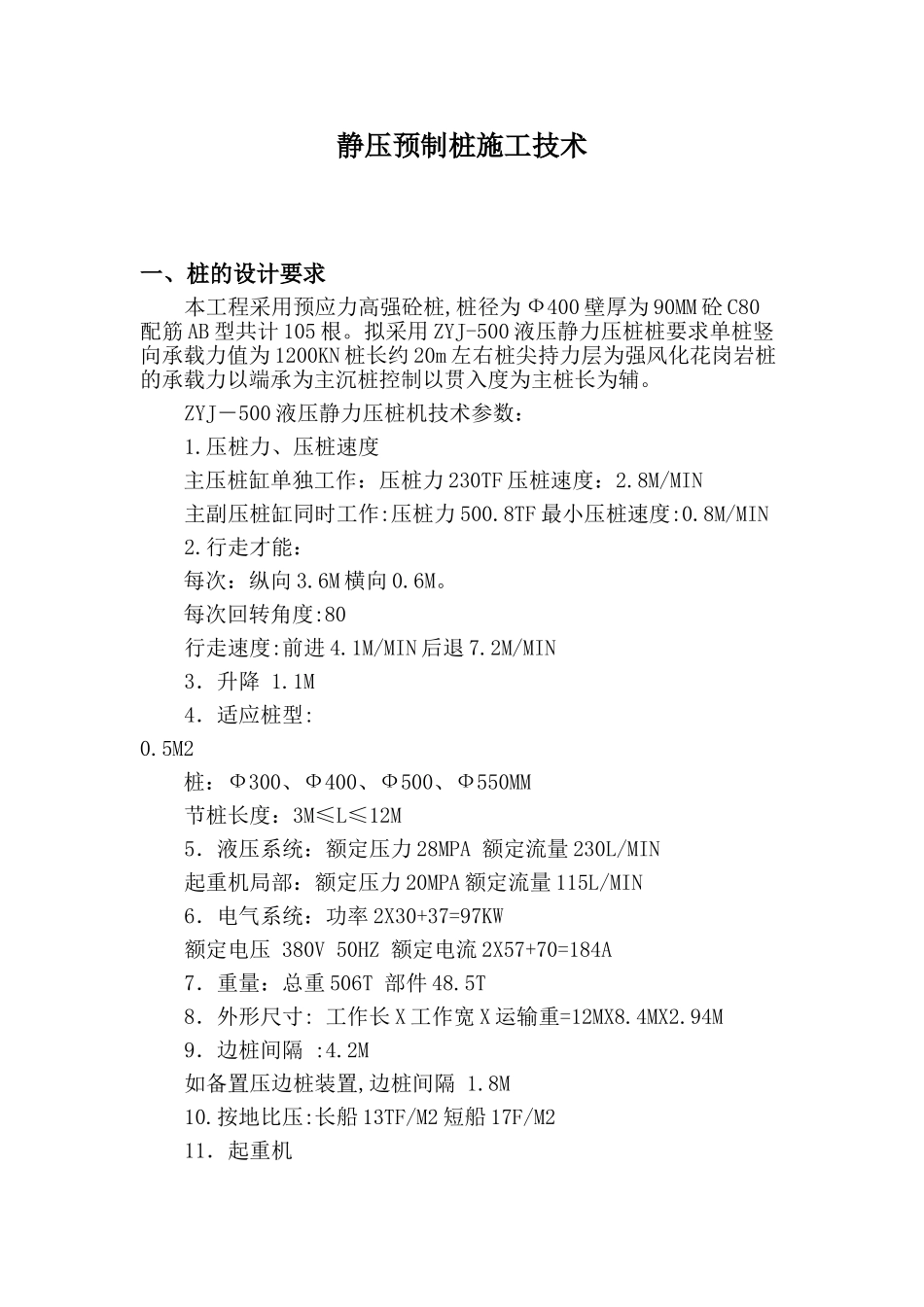

静压预制管桩施工技术ee_第1页
1/4

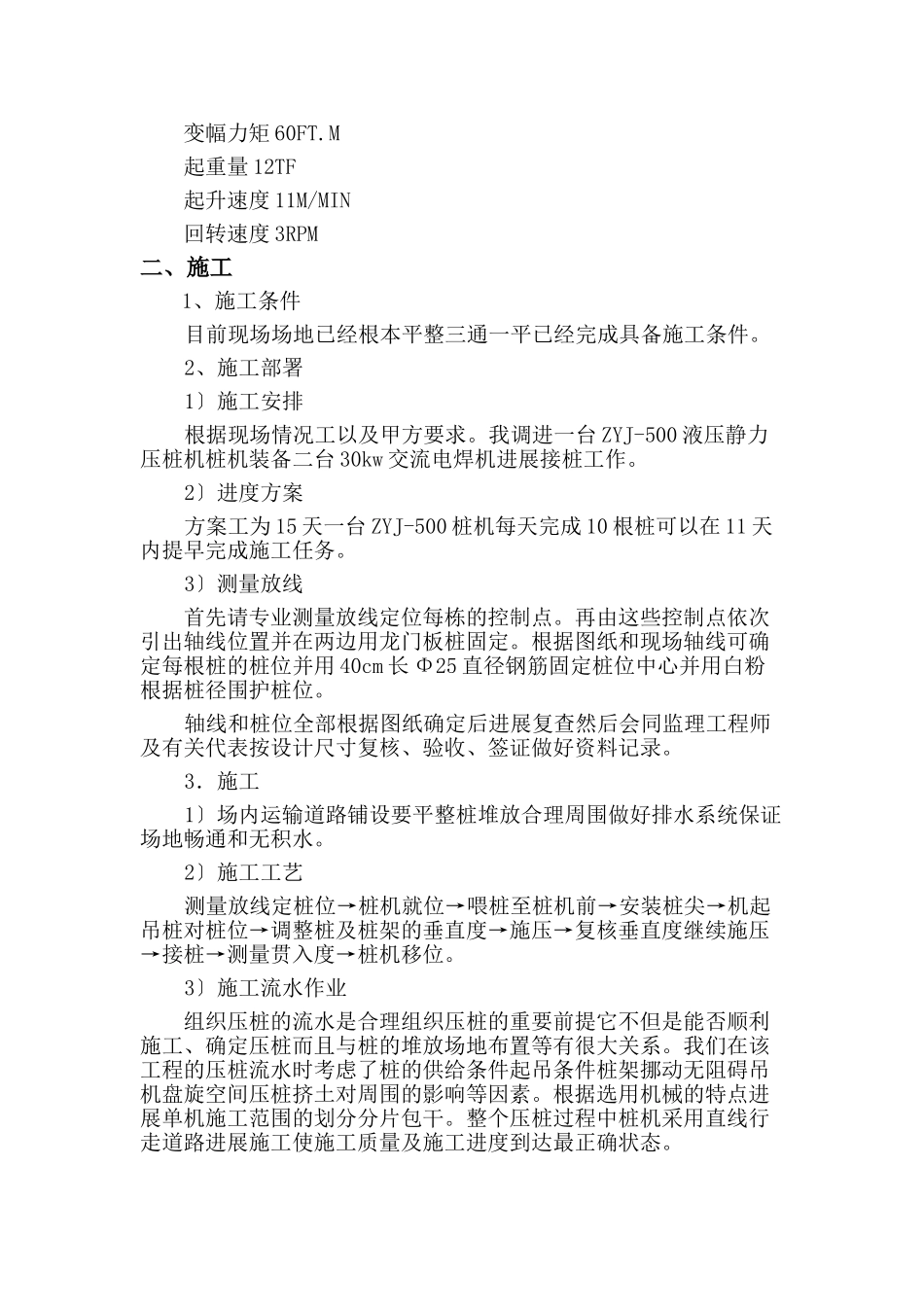

静压预制管桩施工技术ee_第2页
2/4

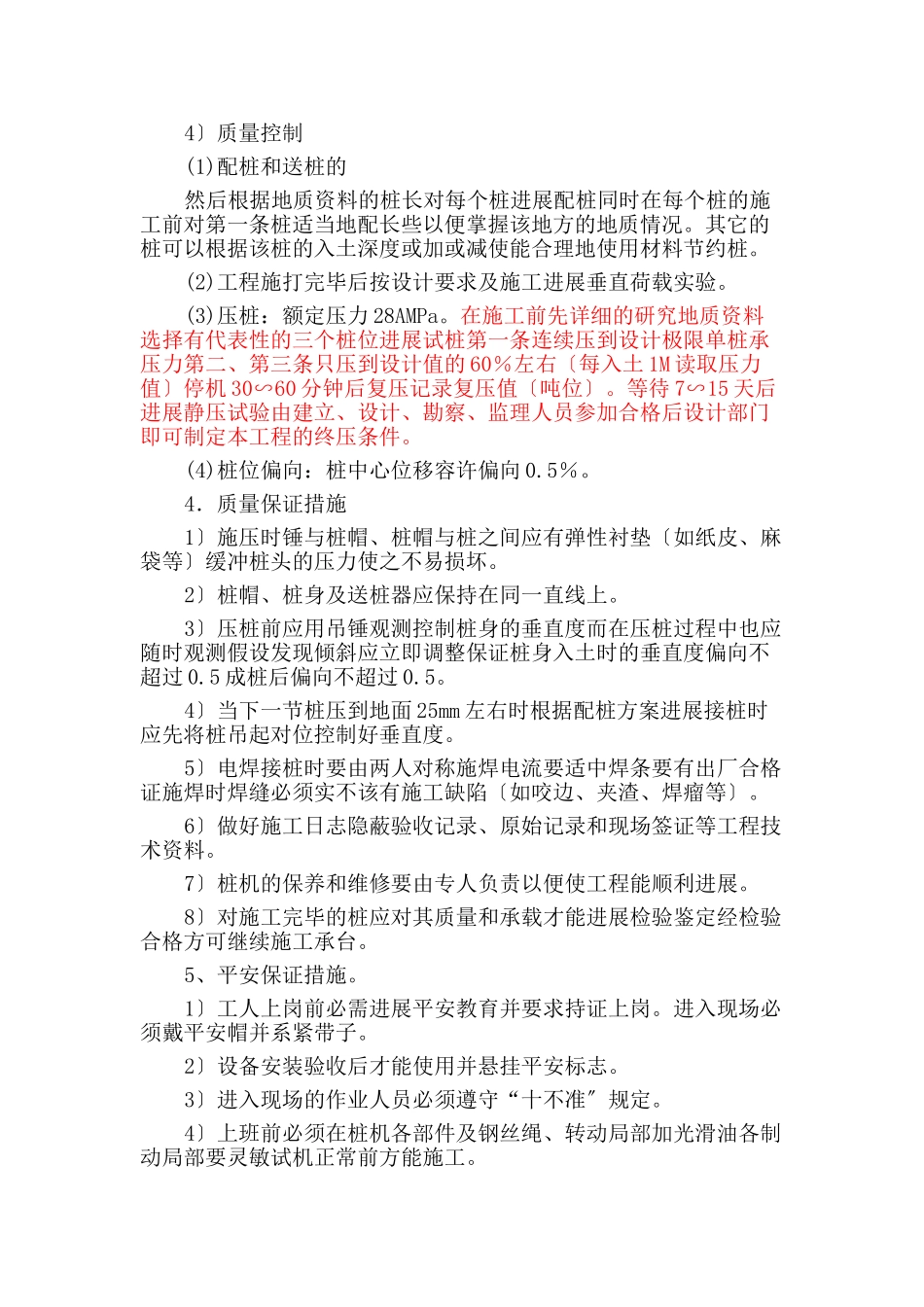

静压预制管桩施工技术ee_第3页
3/4
静压预制桩施工技术一、桩的设计要求本工程采用预应力高强砼桩,桩径为Ф400壁厚为90MM砼C80配筋AB型共计105根。拟采用ZYJ-500液压静力压桩桩要求单桩竖向承载力值为1200KN桩长约20m左右桩尖持力层为强风化花岗岩桩的承载力以端承为主沉桩控制以贯入度为主桩长为辅。ZYJ-500液压静力压桩机技术参数:1.压桩力、压桩速度主压桩缸单独工作:压桩力230TF压桩速度:2.8M/MIN主副压桩缸同时工作:压桩力500.8TF最小压桩速度:0.8M/MIN2.行走才能:每次:纵向3.6M横向0.6M。每次回转角度:80行走速度:前进4.1M/MIN后退7.2M/MIN3.升降1.1M4.适应桩型:0.5M2桩:Ф300、Ф400、Ф500、Ф550MM节桩长度:3M≤L≤12M5.液压系统:额定压力28MPA额定流量230L/MIN起重机局部:额定压力20MPA额定流量115L/MIN6.电气系统:功率2X30+37=97KW额定电压380V50HZ额定电流2X57+70=184A7.重量:总重506T部件48.5T8.外形尺寸:工作长X工作宽X运输重=12MX8.4MX2.94M9.边桩间隔:4.2M如备置压边桩装置,边桩间隔1.8M10.按地比压:长船13TF/M2短船17F/M211.起重机变幅力矩60FT.M起重量12TF起升速度11M/MIN回转速度3RPM二、施工1、施工条件目前现场场地已经根本平整三通一平已经完成具备施工条件。2、施工部署1〕施工安排根据现场情况工以及甲方要求。我调进一台ZYJ-500液压静力压桩机桩机装备二台30kw交流电焊机进展接桩工作。2〕进度方案方案工为15天一台ZYJ-500桩机每天完成10根桩可以在11天内提早完成施工任务。3〕测量放线首先请专业测量放线定位每栋的控制点。再由这些控制点依次引出轴线位置并在两边用龙门板桩固定。根据图纸和现场轴线可确定每根桩的桩位并用40cm长Φ25直径钢筋固定桩位中心并用白粉根据桩径围护桩位。轴线和桩位全部根据图纸确定后进展复查然后会同监理工程师及有关代表按设计尺寸复核、验收、签证做好资料记录。3.施工1〕场内运输道路铺设要平整桩堆放合理周围做好排水系统保证场地畅通和无积水。2〕施工工艺测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→机起吊桩对桩位→调整桩及桩架的垂直度→施压→复核垂直度继续施压→接桩→测量贯入度→桩机移位。3〕施工流水作业组织压桩的流水是合理组织压桩的重要前提它不但是能否顺利施工、确定压桩而且与桩的堆放场地布置等有很大关系。我们在该工程的压桩流水时考虑了桩的供给条件起吊条件桩架挪动无阻碍吊机盘旋空间压桩挤土对周围的影响等因素。根据选用机械的特点进展单机施工范围的划分分片包干。整个压桩过程中桩机采用直线行走道路进展施工使施工质量及施工进度到达最正确状态。4〕质量控制(1)配桩和送桩的然后根据地质资料的桩长对每个桩进展配桩同时在每个桩的施工前对第一条桩适当地配长些以便掌握该地方的地质情况。其它的桩可以根据该桩的入土深度或加或减使能合理地使用材料节约桩。(2)工程施打完毕后按设计要求及施工进展垂直荷载实验。(3)压桩:额定压力28AMPa。在施工前先详细的研究地质资料选择有代表性的三个桩位进展试桩第一条连续压到设计极限单桩承压力第二、第三条只压到设计值的60%左右〔每入土1M读取压力值〕停机30∽60分钟后复压记录复压值〔吨位〕。等待7∽15天后进展静压试验由建立、设计、勘察、监理人员参加合格后设计部门即可制定本工程的终压条件。(4)桩位偏向:桩中心位移容许偏向0.5%。4.质量保证措施1〕施压时锤与桩帽、桩帽与桩之间应有弹性衬垫〔如纸皮、麻袋等〕缓冲桩头的压力使之不易损坏。2〕桩帽、桩身及送桩器应保持在同一直线上。3〕压桩前应用吊锤观测控制桩身的垂直度而在压桩过程中也应随时观测假设发现倾斜应立即调整保证桩身入土时的垂直度偏向不超过0.5成桩后偏向不超过0.5。4〕当下一节桩压到地面25mm左右时根据配桩方案进展接桩时应先将桩吊起对位控制好垂直度。5〕电焊接桩时要由两人对称施焊电流要适中焊条要有出厂合格证施焊时焊缝必须实不该有施工缺陷〔如咬边、夹渣、焊瘤等〕。6〕做好施工日志隐蔽验收记录、原始记录和现场签证等工程技术资料。7〕桩机的保养和维修要由专人负责以便使工程能顺利进展。8〕对施工完毕的桩应对其质量和承载才能进展检验鉴定经检验合...
