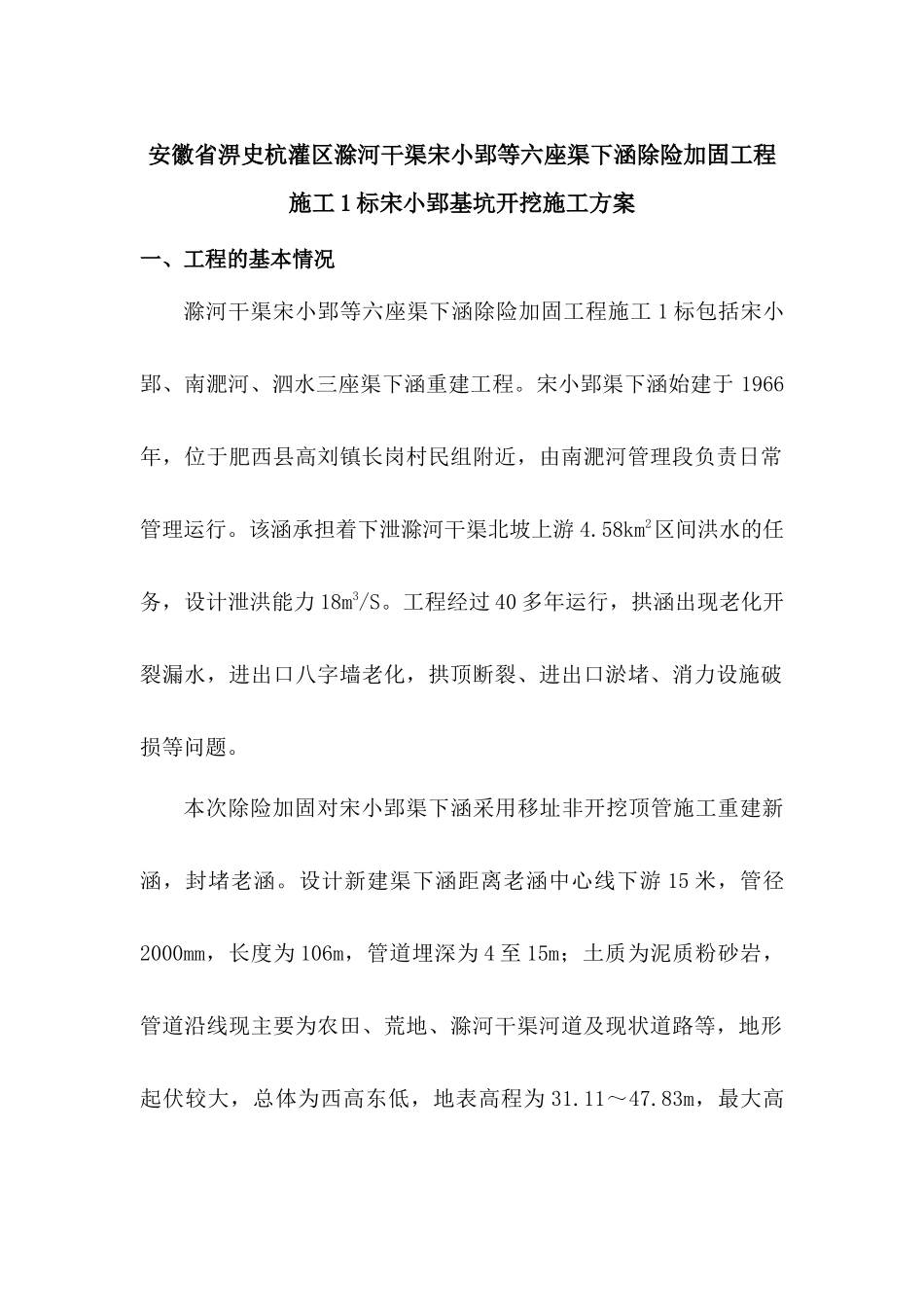

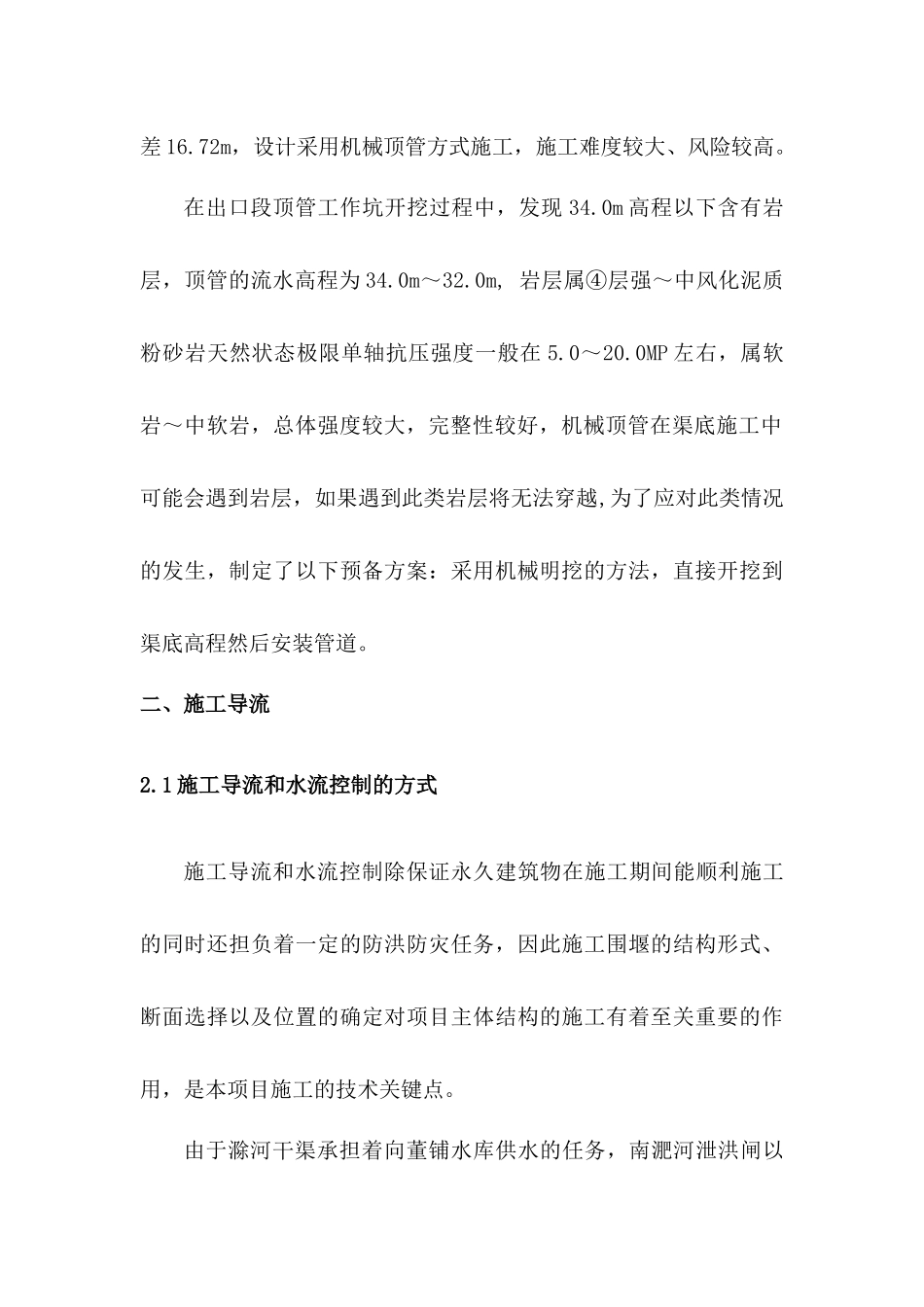

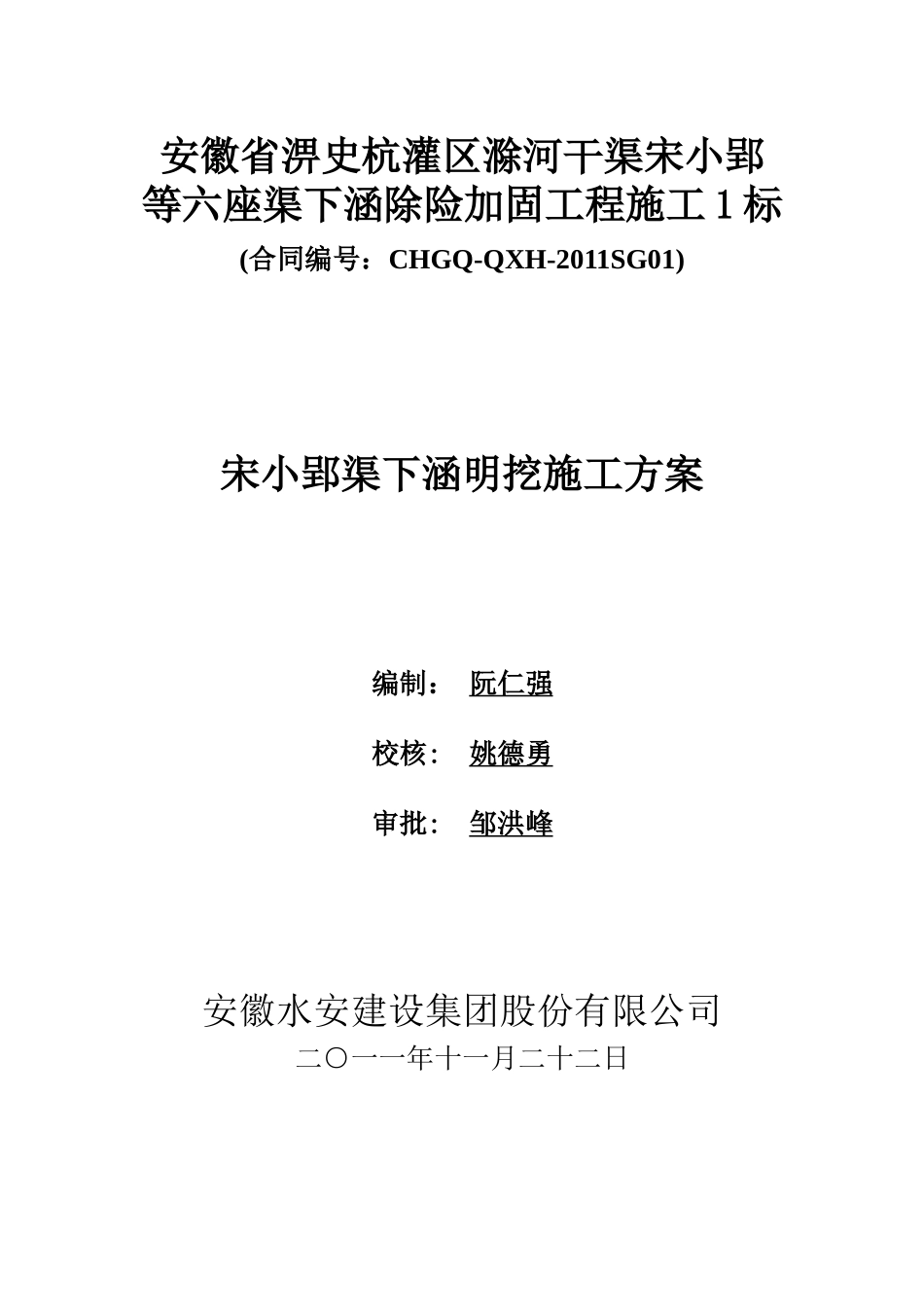

安徽省淠史杭灌区滁河干渠宋小郢等六座渠下涵除险加固工程施工1标(合同编号：CHGQ-QXH-2011SG01)宋小郢渠下涵明挖施工方案编制：阮仁强校核:姚德勇审批:邹洪峰安徽水安建设集团股份有限公司二○一一年十一月二十二日安徽省淠史杭灌区滁河干渠宋小郢等六座渠下涵除险加固工程施工1标宋小郢基坑开挖施工方案一、工程的基本情况滁河干渠宋小郢等六座渠下涵除险加固工程施工1标包括宋小郢、南淝河、泗水三座渠下涵重建工程。宋小郢渠下涵始建于1966年，位于肥西县高刘镇长岗村民组附近，由南淝河管理段负责日常管理运行。该涵承担着下泄滁河干渠北坡上游4.58km2区间洪水的任务，设计泄洪能力18m3/S。工程经过40多年运行，拱涵出现老化开裂漏水，进出口八字墙老化，拱顶断裂、进出口淤堵、消力设施破损等问题。本次除险加固对宋小郢渠下涵采用移址非开挖顶管施工重建新涵，封堵老涵。设计新建渠下涵距离老涵中心线下游15米，管径2000mm，长度为106m，管道埋深为4至15m；土质为泥质粉砂岩，管道沿线现主要为农田、荒地、滁河干渠河道及现状道路等，地形起伏较大，总体为西高东低，地表高程为31.11～47.83m，最大高差16.72m，设计采用机械顶管方式施工，施工难度较大、风险较高。在出口段顶管工作坑开挖过程中，发现34.0m高程以下含有岩层，顶管的流水高程为34.0m～32.0m,岩层属④层强～中风化泥质粉砂岩天然状态极限单轴抗压强度一般在5.0～20.0MP左右，属软岩～中软岩，总体强度较大，完整性较好，机械顶管在渠底施工中可能会遇到岩层，如果遇到此类岩层将无法穿越,为了应对此类情况的发生，制定了以下预备方案：采用机械明挖的方法，直接开挖到渠底高程然后安装管道。二、施工导流2.1施工导流和水流控制的方式施工导流和水流控制除保证永久建筑物在施工期间能顺利施工的同时还担负着一定的防洪防灾任务，因此施工围堰的结构形式、断面选择以及位置的确定对项目主体结构的施工有着至关重要的作用，是本项目施工的技术关键点。由于滁河干渠承担着向董铺水库供水的任务，南淝河泄洪闸以上的宋小郢涵和南淝河涵施工将受到影响，为解决此问题，根据安徽省淠史杭灌区续建配套与节水改造工程建设管理局统一调度，选定在2011年10月8日~2012年1月3日期间干渠渠道停水，要求在此期间完成宋小郢涵和南淝河涵的施工。根据选定的导流时段，宋小郢涵相应5年一遇导流流量为：0.87m3/s。原河道上游来水均通过老涵下泄，导流任务完成后封堵老涵。2.2导流建筑物的设计与施工2.2.1施工围堰结构本工程施工围堰根据各渠下涵的具体情况分别采用粘土填筑与编织袋装土填筑相结合进行。2.2.2围堰断面设计根据工程具体情况和以往施工经验拟将围堰断面设计如下（围堰内外边坡一致）：2.2.3围堰填筑围堰填筑土料由业主提供的土料场取土，填筑时用挖掘机挖、自卸汽车运输，并用120推土机整平，碾压机具分层压实，人工配合整型。其压实度符合设计及规范的要求。三、土方开挖本工程土方开挖采用挖掘机接力甩土的方法进行——挖掘机开挖推土机配合，并采用人工进行修整。挖方作业要保持边坡的稳定，涵洞基坑开挖深度4～14m不等，属深基坑。土方开挖采用机械开挖，开挖时预留30cm的基面保护层，基面保护层土方采用人工在管道安装施工前突击挖除。为确保安全，基坑开挖严格按照设计要求施工，具体如下：开挖边坡1:3，当开挖深度达到5m时，设置2m平台；基坑底部各留宽1m的工作面（具体见基坑开挖示意图），两侧设置0.3m×0.3m的排水明沟。挖方的1：24枯水期5年一遇水位2m0.5m47m土料能利用的尽量利用，不得任意废弃。做到填、挖、借、弃合理。在整个施工期间始终保持料场区域排水畅通。土方开挖自上而下进行，不得乱挖或超挖，并注意安全防护。土方开挖的位置、断面尺寸和设计坡度严格按照图纸或监理工程师的要求。四、施工期降、排水措施本工程施工期降、排水主要有：基坑内积水、基坑经常性降水、堰体与基础的渗漏水、施工过程中的废水等排水系统的设计和施工。基坑排水可以采取明沟排水与基坑降水相结合的方法进行。基坑内来水主要为围堰渗水和开挖后的基坑地下渗水。具体的排水措施主要有：（1）在渠下涵地下水较为丰富...
