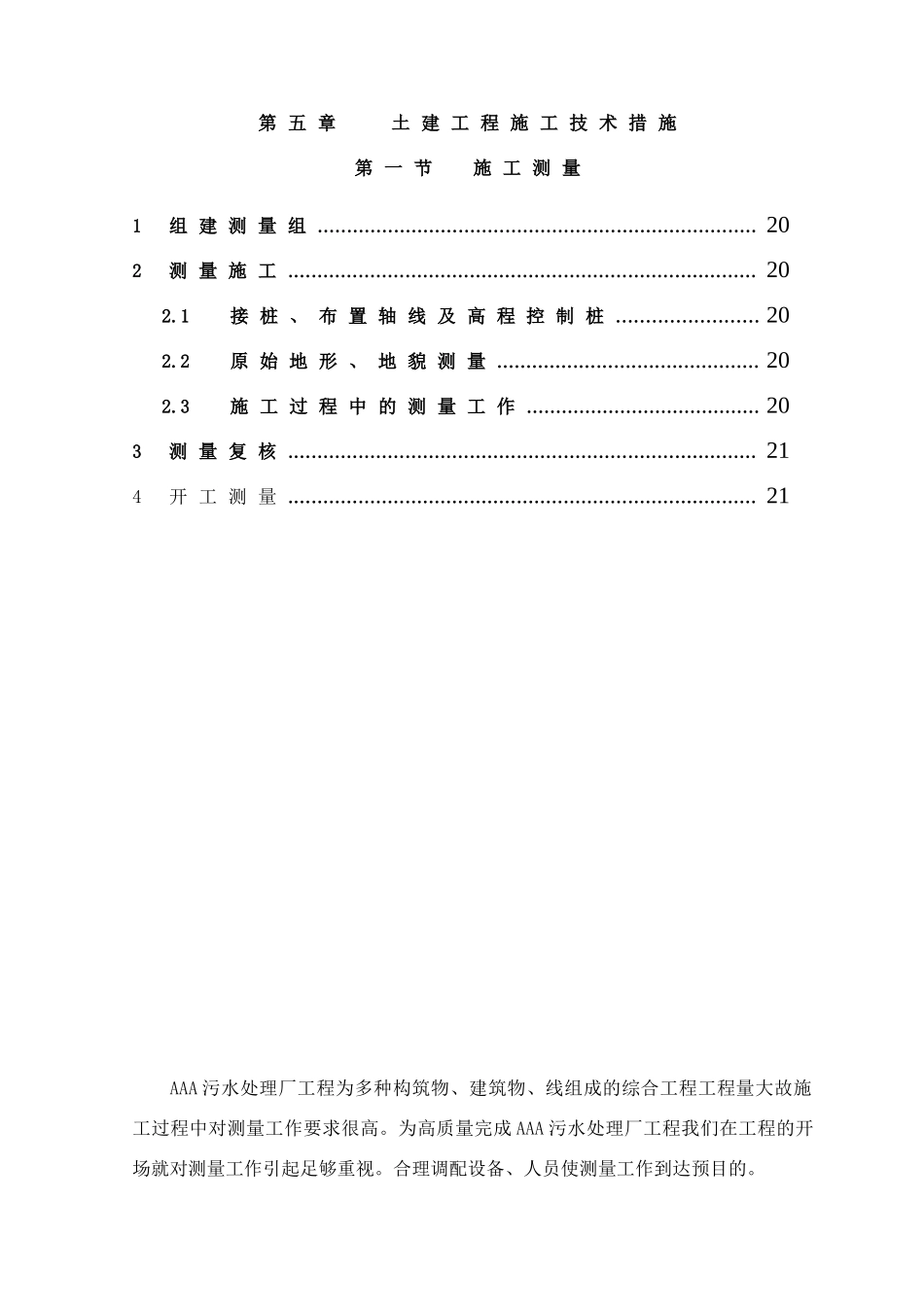

第五章土建工程施工技术措施第一节施工测量1组建测量组...........................................................................202测量施工................................................................................202.1接桩、布置轴线及高程控制桩........................202.2原始地形、地貌测量.............................................202.3施工过程中的测量工作........................................203测量复核................................................................................214开工测量................................................................................21AAA污水处理厂工程为多种构筑物、建筑物、线组成的综合工程工程量大故施工过程中对测量工作要求很高。为高质量完成AAA污水处理厂工程我们在工程的开场就对测量工作引起足够重视。合理调配设备、人员使测量工作到达预目的。1组建测量组工程测量是工程优质快速施工的根底因此测量工作的控制到位与否直接影响着其它工作的顺利进展。我针对本工程组建一个经历丰富、业务程度高的测量组。测量组设组长。测量组长具有十年以上污水厂站测量施工经历全组人员可纯熟地使用测量全站仪进展坐标定位。测量组在工程总工程师指导下进展全厂范围内的施工测量工作。2测量施工2.1接桩、布置轴线及高程控制桩进场后立即进展由业主提供的AAA污水处理厂工程平面控制点、高程控制点的接桩任务并布置场区内的平面坐标控制网及高程控制网并以适当的比例绘制成图。场区的高程控制网布设成闭合环线对于重点平面控制点及高程控制点浇筑混凝土墩进展加固保护〔混凝土墩深1m长和宽各0.6m〕并设立红色警示牌提醒车辆及行人注意。2.2原始地形、地貌测量测量接桩后立即进展本污水处理厂土建工程范围内原始地貌的测量工作详细掌握池塘、田地、现有设施〔如农灌机井〕等的位置、标高并绘制出详细的成果图为以后三通一平、土方施工等提供根据。2.3施工过程中的测量工作各构筑物施工过程中要按照施工图纸认真钉出各单元仓的边线、变形缝位置线、侧墙中心线延伸至各单元仓以外；并且控制点浇筑混凝土墩进展加固保护〔混凝土墩深1m长和宽各0.6m〕设立围栏保护加红色警示牌以提醒注意。地基、垫层、根底、侧墙的高程线随工序的施工随时定出确保施工要求。建筑物施工过程中要按照施工图纸认真钉出各道墙及框架柱的轴线严格控制防潮层、地梁、圈梁、框架梁、门口、窗口、楼板等的高程线。厂区道施工过程中要按照施工图纸认真钉出道中心轴线及道内底的高程线。厂区道路施工过程中要按照施工图纸认真钉出道路中线、坡度线、曲线半径及各构造层高程线。对于互相有连接、衔接或排列的设备施测出共同的安装基准线。必要时按设备的详细要求埋设永久性的中心标板或基准点。3测量复核测量组在工程总工程师指导下严格根据污水厂站验收程序组织专人进展各道工序的测量复核重点轴线、控制点由测量组长组织复核。施工过程中的测量复核记录做到明晰、标准并由测量组长每周检查一次有关测量复核情况每月由测量组长汇总报工程部总工程师审阅。控制点、线和水准点每月进展核测一次,遇有大风、大雨及降雪天气后加测一次检查控制点的变化情况如有异常及时予以调整或平差。4开工测量根据施工进度委托有开工测量资质的进展本工程的开工测量并将有关开工测量情况报监理工程师。开工测量进入施工现场后工程部测量组与其亲配合按相关开工测量的程序使开工测量有序进展尽早完成。
