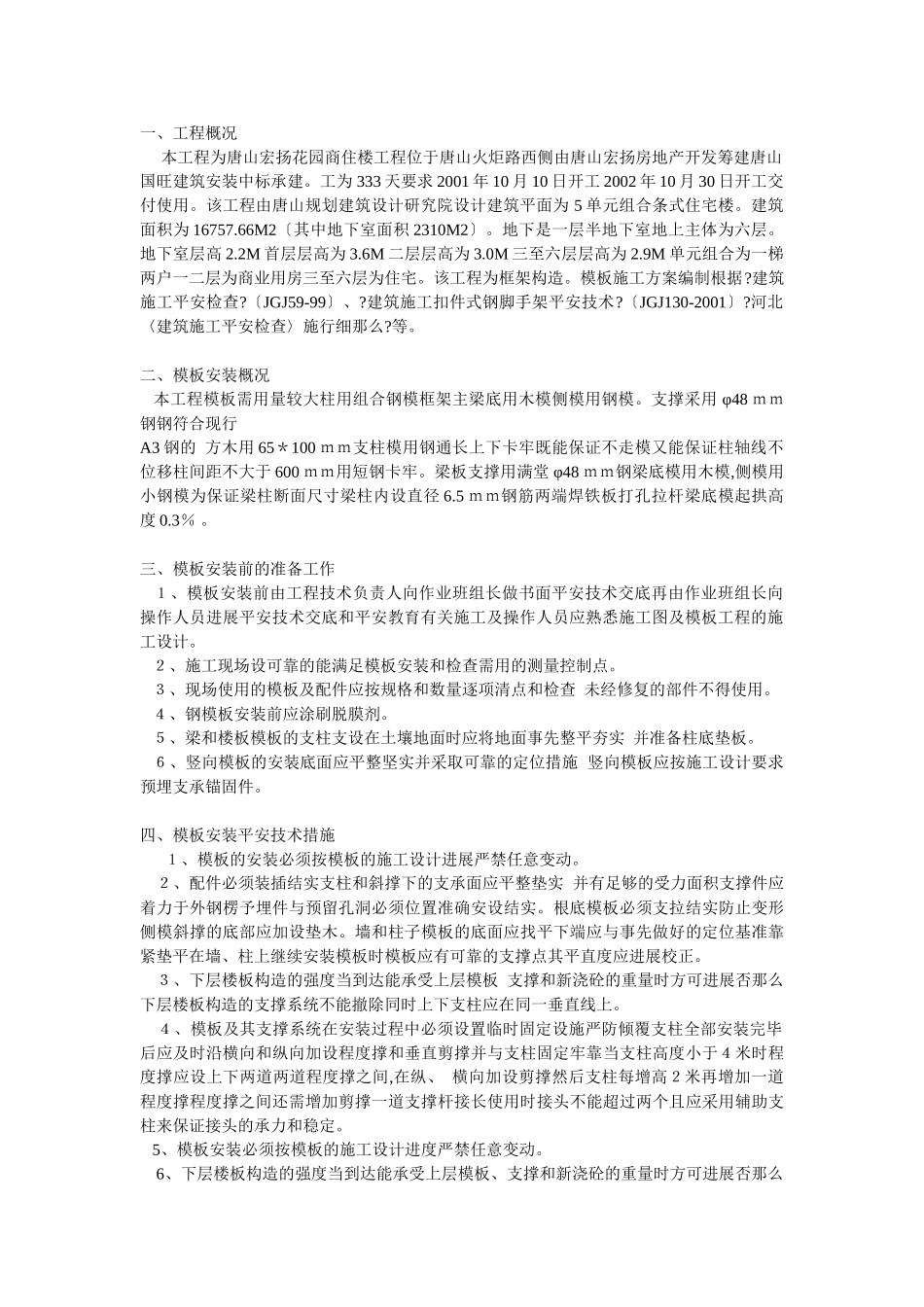

一、工程概况本工程为唐山宏扬花园商住楼工程位于唐山火炬路西侧由唐山宏扬房地产开发筹建唐山国旺建筑安装中标承建。工为333天要求2001年10月10日开工2002年10月30日开工交付使用。该工程由唐山规划建筑设计研究院设计建筑平面为5单元组合条式住宅楼。建筑面积为16757.66M2〔其中地下室面积2310M2〕。地下是一层半地下室地上主体为六层。地下室层高2.2M首层层高为3.6M二层层高为3.0M三至六层层高为2.9M单元组合为一梯两户一二层为商业用房三至六层为住宅。该工程为框架构造。模板施工方案编制根据?建筑施工平安检查?〔JGJ59-99〕、?建筑施工扣件式钢脚手架平安技术?〔JGJ130-2001〕?河北〈建筑施工平安检查〉施行细那么?等。二、模板安装概况本工程模板需用量较大柱用组合钢模框架主梁底用木模侧模用钢模。支撑采用φ48ｍｍ钢钢符合现行A3钢的方木用65＊100ｍｍ支柱模用钢通长上下卡牢既能保证不走模又能保证柱轴线不位移柱间距不大于600ｍｍ用短钢卡牢。梁板支撑用满堂φ48ｍｍ钢梁底模用木模,侧模用小钢模为保证梁柱断面尺寸梁柱内设直径6.5ｍｍ钢筋两端焊铁板打孔拉杆梁底模起拱高度0.3％。三、模板安装前的准备工作１、模板安装前由工程技术负责人向作业班组长做书面平安技术交底再由作业班组长向操作人员进展平安技术交底和平安教育有关施工及操作人员应熟悉施工图及模板工程的施工设计。２、施工现场设可靠的能满足模板安装和检查需用的测量控制点。３、现场使用的模板及配件应按规格和数量逐项清点和检查未经修复的部件不得使用。４、钢模板安装前应涂刷脱膜剂。５、梁和楼板模板的支柱支设在土壤地面时应将地面事先整平夯实并准备柱底垫板。６、竖向模板的安装底面应平整坚实并采取可靠的定位措施竖向模板应按施工设计要求预埋支承锚固件。四、模板安装平安技术措施１、模板的安装必须按模板的施工设计进展严禁任意变动。２、配件必须装插结实支柱和斜撑下的支承面应平整垫实并有足够的受力面积支撑件应着力于外钢楞予埋件与预留孔洞必须位置准确安设结实。根底模板必须支拉结实防止变形侧模斜撑的底部应加设垫木。墙和柱子模板的底面应找平下端应与事先做好的定位基准靠紧垫平在墙、柱上继续安装模板时模板应有可靠的支撑点其平直度应进展校正。３、下层楼板构造的强度当到达能承受上层模板支撑和新浇砼的重量时方可进展否那么下层楼板构造的支撑系统不能撤除同时上下支柱应在同一垂直线上。４、模板及其支撑系统在安装过程中必须设置临时固定设施严防倾覆支柱全部安装完毕后应及时沿横向和纵向加设程度撑和垂直剪撑并与支柱固定牢靠当支柱高度小于４米时程度撑应设上下两道两道程度撑之间,在纵、横向加设剪撑然后支柱每增高２米再增加一道程度撑程度撑之间还需增加剪撑一道支撑杆接长使用时接头不能超过两个且应采用辅助支柱来保证接头的承力和稳定。5、模板安装必须按模板的施工设计进度严禁任意变动。6、下层楼板构造的强度当到达能承受上层模板、支撑和新浇砼的重量时方可进展否那么下层楼板构造的支撑系统不能撤除同时上下支柱必须在同一垂直线上。7、模板及其支撑系统在安装过程中必须设置临时固定设施严防倾覆。8、支柱全部安装完毕后应及时沿横向和纵向加设程度撑和垂直剪撑并与支柱固定牢靠程度撑设上、下两道两道程度撑之间在纵横向加设剪撑。9、支架立杆竖直设置下部严禁垫砖及其它易碎物2M高度的垂直允许偏向为15mm。10、当梁模板支架立杆采用单根立杆时立杆应设在梁模板中心线处其偏心距不大于25MM。11、满堂模板四边与中间每隔四排支架立杆设置一道纵向剪撑由底至顶连接续设置。12、支模应按施工工序进展模板没有固定前不得进展下道工序。13、支设立柱模板和梁模板时必须搭设施工层。脚手板铺严外侧设防护栏杆不准站在柱模板上操作和在梁模板上行走更不允许利用拉杆支撑攀登上下。14、墙模板在未装对接螺栓前板面要向后倾斜一定角度并撑牢以防倒塌。安装过程要随时拆换支撑或增加支撑以保持墙模处于稳定状态。15、安装墙模板时以内、外墙角开场向互相垂直的二个方向拼装连接模板的U形齿要正反交替安装同一道墙的两侧模板要同时组合以确保模板安装时的稳定...
