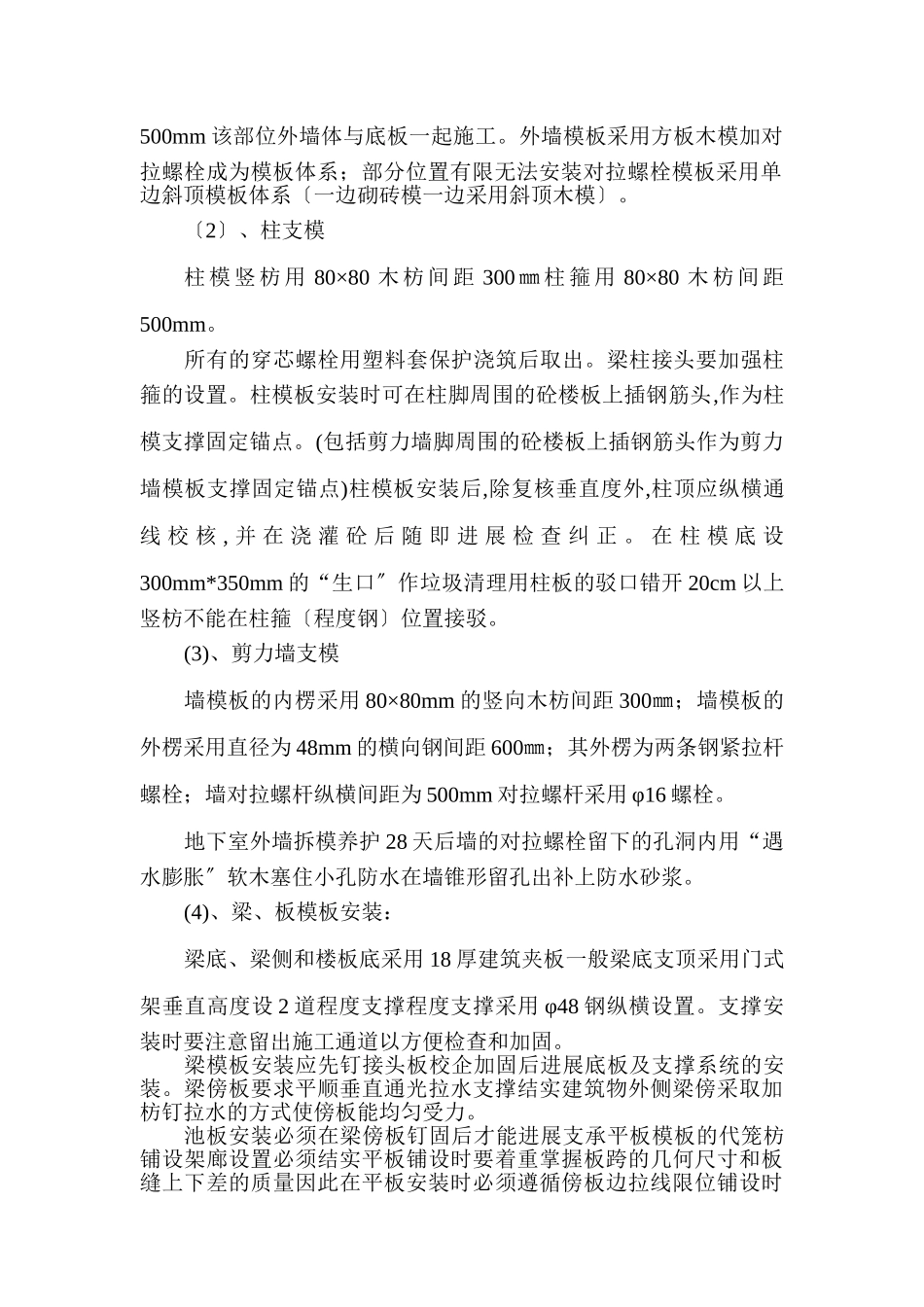

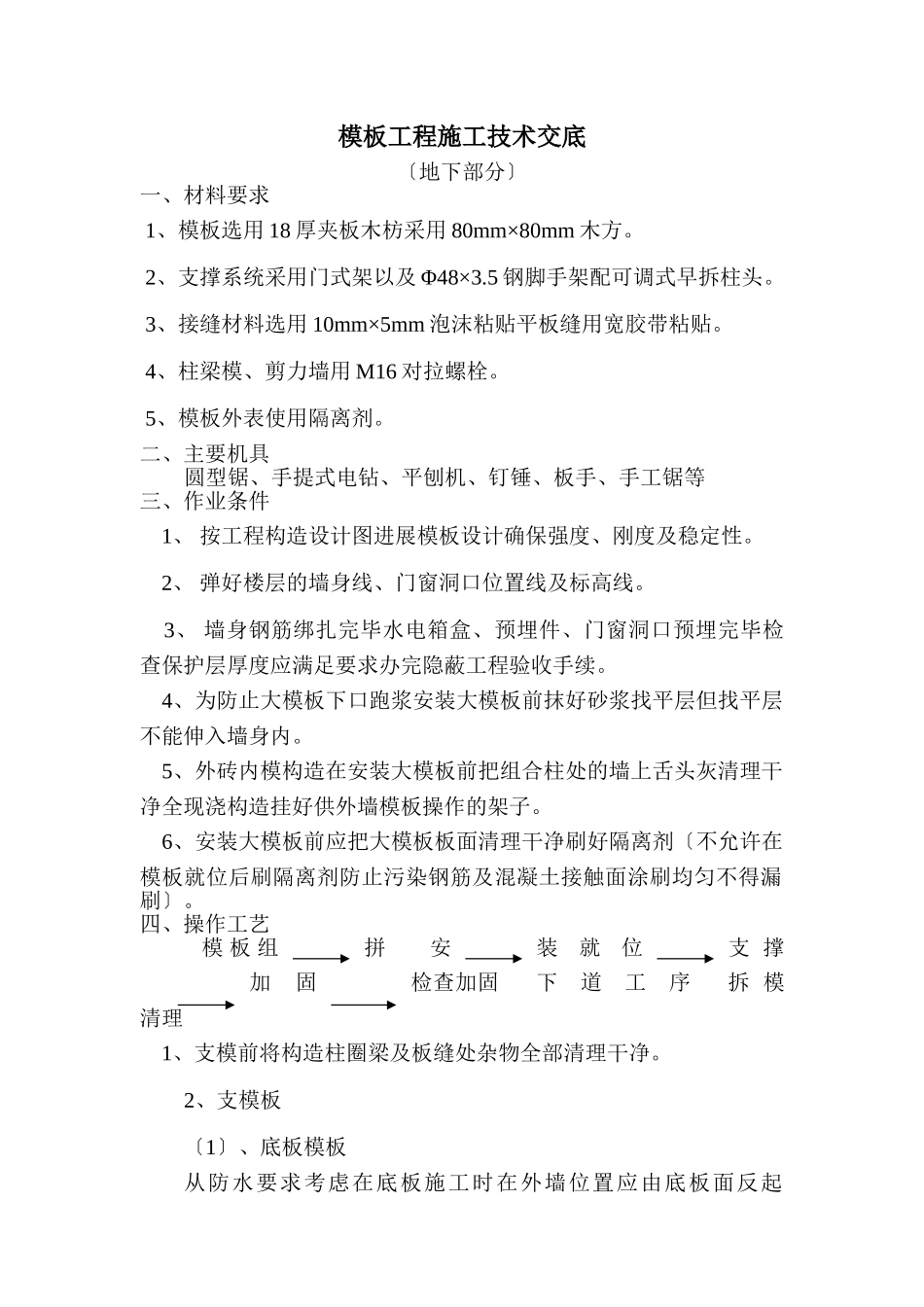

模板工程施工技术交底〔地下部分〕一、材料要求1、模板选用18厚夹板木枋采用80mm×80mm木方。2、支撑系统采用门式架以及Φ48×3.5钢脚手架配可调式早拆柱头。3、接缝材料选用10mm×5mm泡沫粘贴平板缝用宽胶带粘贴。4、柱梁模、剪力墙用M16对拉螺栓。5、模板外表使用隔离剂。二、主要机具圆型锯、手提式电钻、平刨机、钉锤、板手、手工锯等三、作业条件1、按工程构造设计图进展模板设计确保强度、刚度及稳定性。2、弹好楼层的墙身线、门窗洞口位置线及标高线。3、墙身钢筋绑扎完毕水电箱盒、预埋件、门窗洞口预埋完毕检查保护层厚度应满足要求办完隐蔽工程验收手续。4、为防止大模板下口跑浆安装大模板前抹好砂浆找平层但找平层不能伸入墙身内。5、外砖内模构造在安装大模板前把组合柱处的墙上舌头灰清理干净全现浇构造挂好供外墙模板操作的架子。6、安装大模板前应把大模板板面清理干净刷好隔离剂〔不允许在模板就位后刷隔离剂防止污染钢筋及混凝土接触面涂刷均匀不得漏刷〕。四、操作工艺模板组拼安装就位支撑加固检查加固下道工序拆模清理1、支模前将构造柱圈梁及板缝处杂物全部清理干净。2、支模板〔1〕、底板模板从防水要求考虑在底板施工时在外墙位置应由底板面反起500mm该部位外墙体与底板一起施工。外墙模板采用方板木模加对拉螺栓成为模板体系；部分位置有限无法安装对拉螺栓模板采用单边斜顶模板体系〔一边砌砖模一边采用斜顶木模〕。〔2〕、柱支模柱模竖枋用80×80木枋间距300㎜柱箍用80×80木枋间距500mm。所有的穿芯螺栓用塑料套保护浇筑后取出。梁柱接头要加强柱箍的设置。柱模板安装时可在柱脚周围的砼楼板上插钢筋头,作为柱模支撑固定锚点。(包括剪力墙脚周围的砼楼板上插钢筋头作为剪力墙模板支撑固定锚点)柱模板安装后,除复核垂直度外,柱顶应纵横通线校核,并在浇灌砼后随即进展检查纠正。在柱模底设300mm*350mm的“生口〞作垃圾清理用柱板的驳口错开20cm以上竖枋不能在柱箍〔程度钢〕位置接驳。(3)、剪力墙支模墙模板的内楞采用80×80mm的竖向木枋间距300㎜；墙模板的外楞采用直径为48mm的横向钢间距600㎜；其外楞为两条钢紧拉杆螺栓；墙对拉螺杆纵横间距为500mm对拉螺杆采用φ16螺栓。地下室外墙拆模养护28天后墙的对拉螺栓留下的孔洞内用“遇水膨胀〞软木塞住小孔防水在墙锥形留孔出补上防水砂浆。(4)、梁、板模板安装：梁底、梁侧和楼板底采用18厚建筑夹板一般梁底支顶采用门式架垂直高度设2道程度支撑程度支撑采用φ48钢纵横设置。支撑安装时要注意留出施工通道以方便检查和加固。梁模板安装应先钉接头板校企加固后进展底板及支撑系统的安装。梁傍板要求平顺垂直通光拉水支撑结实建筑物外侧梁傍采取加枋钉拉水的方式使傍板能均匀受力。池板安装必须在梁傍板钉固后才能进展支承平板模板的代笼枋铺设架廊设置必须结实平板铺设时要着重掌握板跨的几何尺寸和板缝上下差的质量因此在平板安装时必须遵循傍板边拉线限位铺设时先用尺寸的整块胶合板对称排列缺乏部分留在及两端用胶合板锯成所需尺寸嵌补。凡跨度大于4m的支承梁板及悬臂梁均需按设计要求和规定将模板起拱。板和梁跨中起拱量为L/600悬臂梁悬臂端点起拱L/300。楼板次龙骨采用80×80木枋@250mm跨度控制在1220mm内主龙骨采用80×80木枋跨度〔即支撑间距〕控制在915mm内。〔5〕、模板撤除施工中模板及时撤除有利于模板周转使用和加快工程施工进度。但过早拆模交影响到砼的外观形状严重时发生构造质量事故因此模板撤除应到达必要强度才能撤除。1〕、梁板底模撤除时间根据砼同条件试压结果断定确认该部分构造已能承受自重及施工荷载外力后经工程总工程师批准前方能撤除。2〕、墙、柱根底侧模板在砼强度能保证其外表及棱角不因撤除模板而受损坏并满足同条件下试块抗压强度到达1.2Mpa前方可撤除。现浇砼构造拆模所需的强度构造类型构造跨度按设计砼强度值率板≤250≥2、≤875＞8100梁≤875≥8100悬臂构造≤275≥21003〕、拆模顺序应是先拆非承重的后拆承重的上层在浇砼时下层支撑不可撤除。拆模时不可用力过猛尽量防止拆坏模板。4〕、模板撤除应及时清出场地并清理外表砼渣修理、刷脱模剂。按规格堆放整齐。五、...
