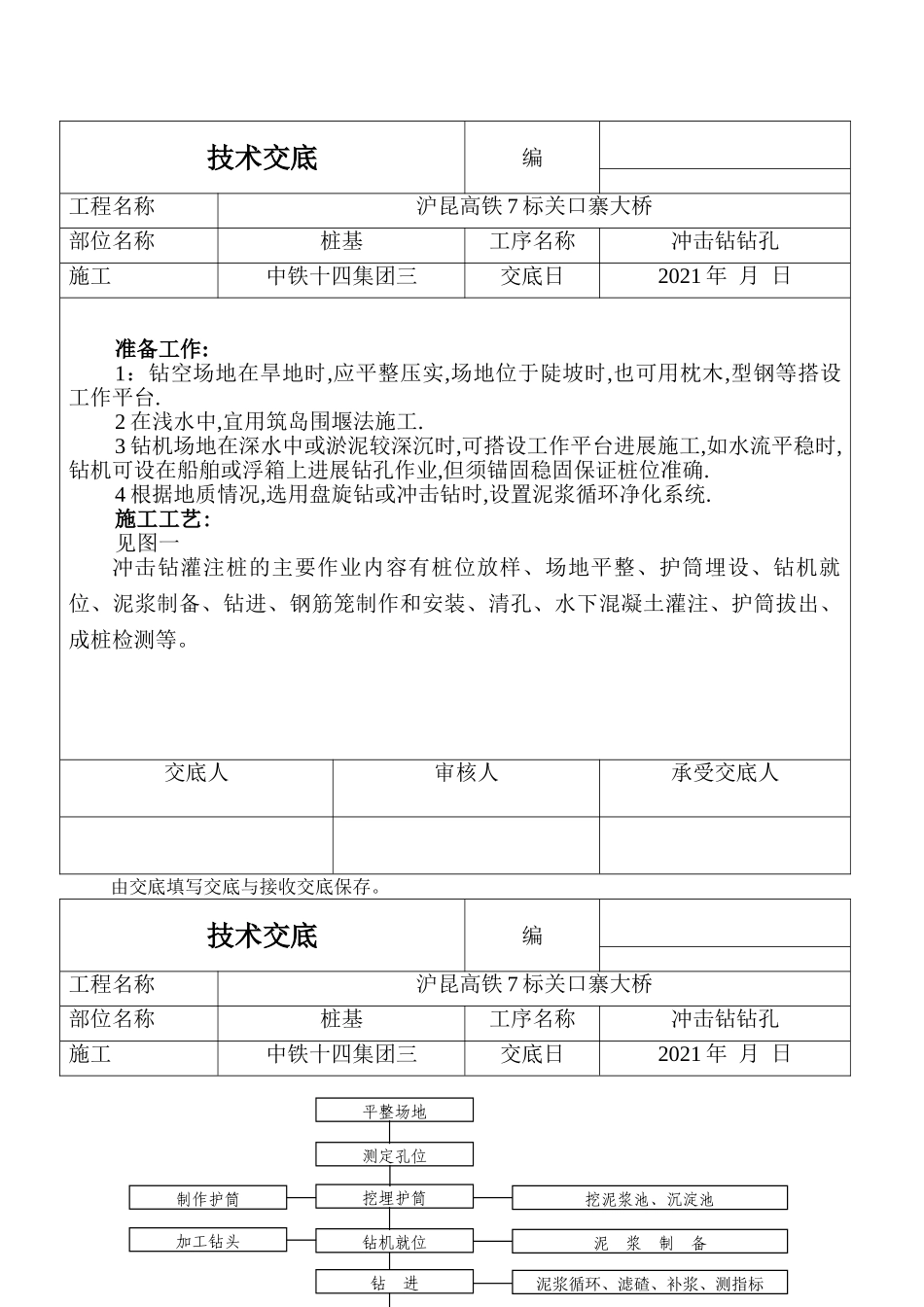

技术交底编工程名称沪昆高铁7标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2021年月日准备工作:1：钻空场地在旱地时,应平整压实,场地位于陡坡时,也可用枕木,型钢等搭设工作平台.2在浅水中,宜用筑岛围堰法施工.3钻机场地在深水中或淤泥较深沉时,可搭设工作平台进展施工,如水流平稳时,钻机可设在船舶或浮箱上进展钻孔作业,但须锚固稳固保证桩位准确.4根据地质情况,选用盘旋钻或冲击钻时,设置泥浆循环净化系统.施工工艺:见图一冲击钻灌注桩的主要作业内容有桩位放样、场地平整、护筒埋设、钻机就位、泥浆制备、钻进、钢筋笼制作和安装、清孔、水下混凝土灌注、护筒拔出、成桩检测等。交底人审核人承受交底人由交底填写交底与接收交底保存。技术交底编工程名称沪昆高铁7标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2021年月日平整场地测定孔位挖埋护筒钻机就位钻进制作护筒加工钻头挖泥浆池、沉淀池泥浆制备泥浆循环、滤碴、补浆、测指标交底人审核人承受交底人由交底填写交底与接收交底保存。技术交底编工程名称沪昆高铁7标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2021年月日护筒选择：1护筒内径应大于钻头直径使用旋转钻机钻孔应比钻头大约20cm,使用冲击钻钻孔应比钻头大约40cm。2护筒顶面宜高出施工水位或地下水位2米还应满足孔内泥浆面的高度要求在旱地或者筑岛时还应高出施工地面0.5米。埋设护筒：1暗滩上黏性土应不小于1米沙类土应不少于2米。当表层土松软时宜将护筒埋置到较坚硬实的图层中至少0.5米。2护筒顶面中心与设计桩位偏向不得大于5cm倾斜度不大于1。泥浆：1在沙类图碎〔卵〕石土或粘土夹层中钻孔当塑性指标大于15浮渣才能满足施工要求时可利用孔内原土造浆护壁。冲击钻钻孔可将黏土加工后投入孔中利用钻头冲击造浆。2冲击钻机使用形钻头钻孔时入孔泥浆相对度为1.1~1.3、冲击钻机使用实心钻头钻孔时孔底泥浆相对度不宜大于：砂黏土为1.3大漂石卵石层为交底人审核人承受交底人由交底填写交底与接收交底保存。技术交底编工程名称沪昆高铁7标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2021年月日1.4：岩石是1.2。3造浆应试验全部性能指标钻孔过程中应随时检查泥浆相对度和含砂率并填写泥浆实验记录表。4泥浆各项指标：黏度：一般地层16～22ｓ。松散易坍地层为19～28ｓ。含砂率：新制泥浆不大于４％胶体率：不小于95％。pH：应大于6.5钻孔：1安装钻机前底架应垫平保持稳定不得产生位移和沉陷。钻机顶端应用缆风绳对称拉紧钻头或钻杆中心与护筒中心偏向不得大于5cm。2钻孔时起.落钻头速度宜均匀不得过猛或骤然变速孔内出土不得堆积在钻孔周围。3钻孔作业应连续进展因故停钻时有钻杆的钻机应将钻头进步孔底5米交底人审核人承受交底人由交底填写交底与接收交底保存。技术交底编工程名称沪昆高铁7标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2021年月日以上其他钻机应将钻头提出孔外孔口应加护盖。钻孔过程中应经常检查并记录土层变化情况并于地质剖面图核对钻孔到达设计深度后应对孔位孔径孔深孔深和孔形进展检查并填写钻孔记录表。孔位偏向不得大于10cm.4冲击法钻孔钻头重量应考虑泥浆的吸附作用和钢丝绳及吊具的重量使总重不超过卷扬机的起重才能。5冲击钻钻孔开场时应采用小冲程开孔待钻进深度超过钻头全高加正常冲程前方可进展正常冲击钻孔。钻进过程中应勤松绳和适量松绳不得空打锤。勤抽渣使钻头经常冲击新颖地层。每次松绳量应按地质情况钻头形式钻头重量。6冲击钻吊钻头的钢丝绳必须选用同向捻制柔软优质无弯和无断丝者平安系数不应小于12。主绳与钻头的钢丝绳搭接时两根绳径应一样捻扭方向可放入新钻头。7钻孔工地应有备用钻头检查发现钻孔钻头直径磨耗超过15mm时应及时更换修补更换新钻头前应先检孔到孔底确认钻孔正常前方可放入新钻头。交底人审核人承受交底人由交底填写交底与接收交底保存。技术交底编工程名称沪昆高铁7标关口寨大桥部位名称桩基工序名称冲击钻钻孔施工中铁十四集团三交底日2021年月日钻孔事故预防及处理：1坍孔:①在...
