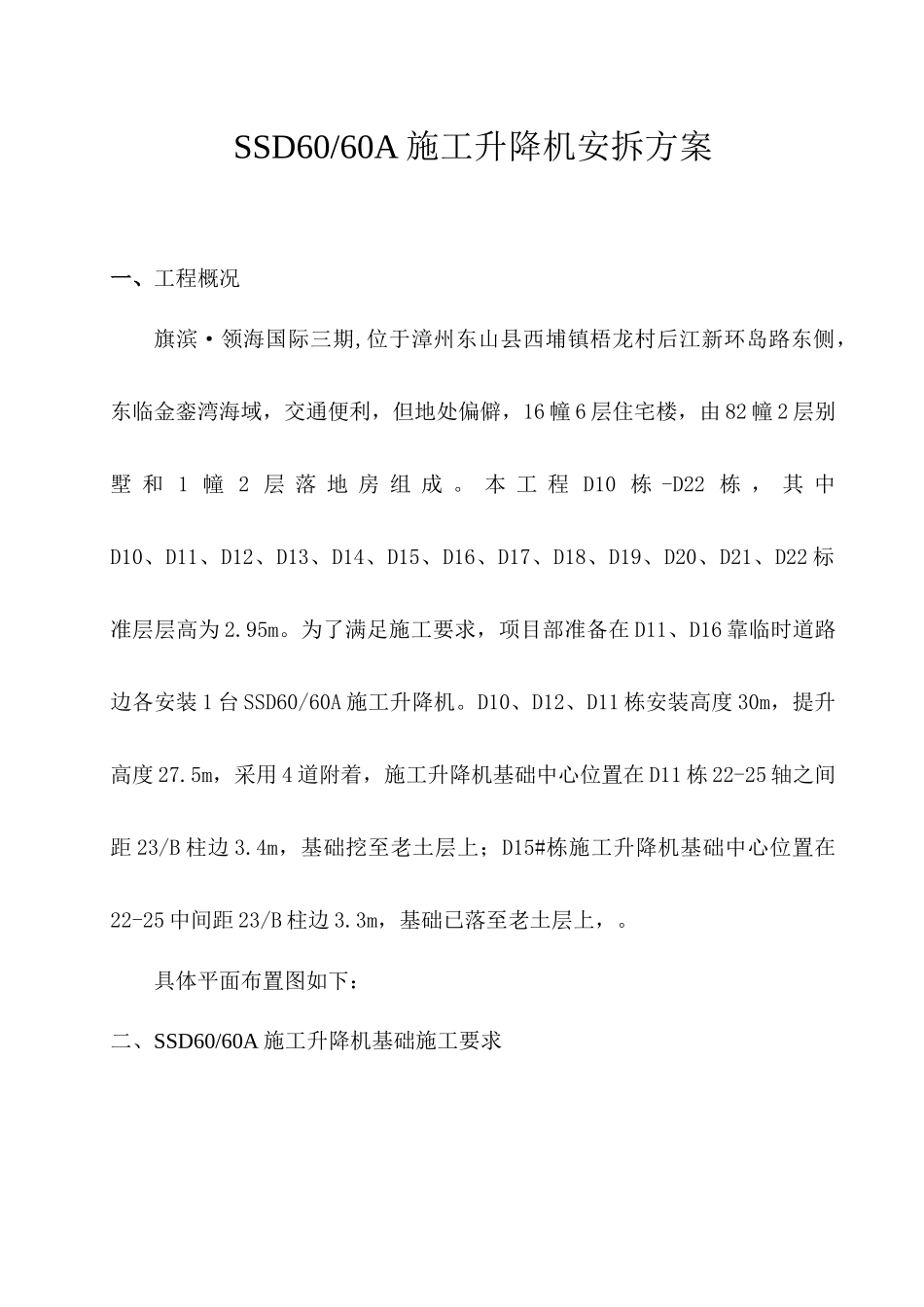

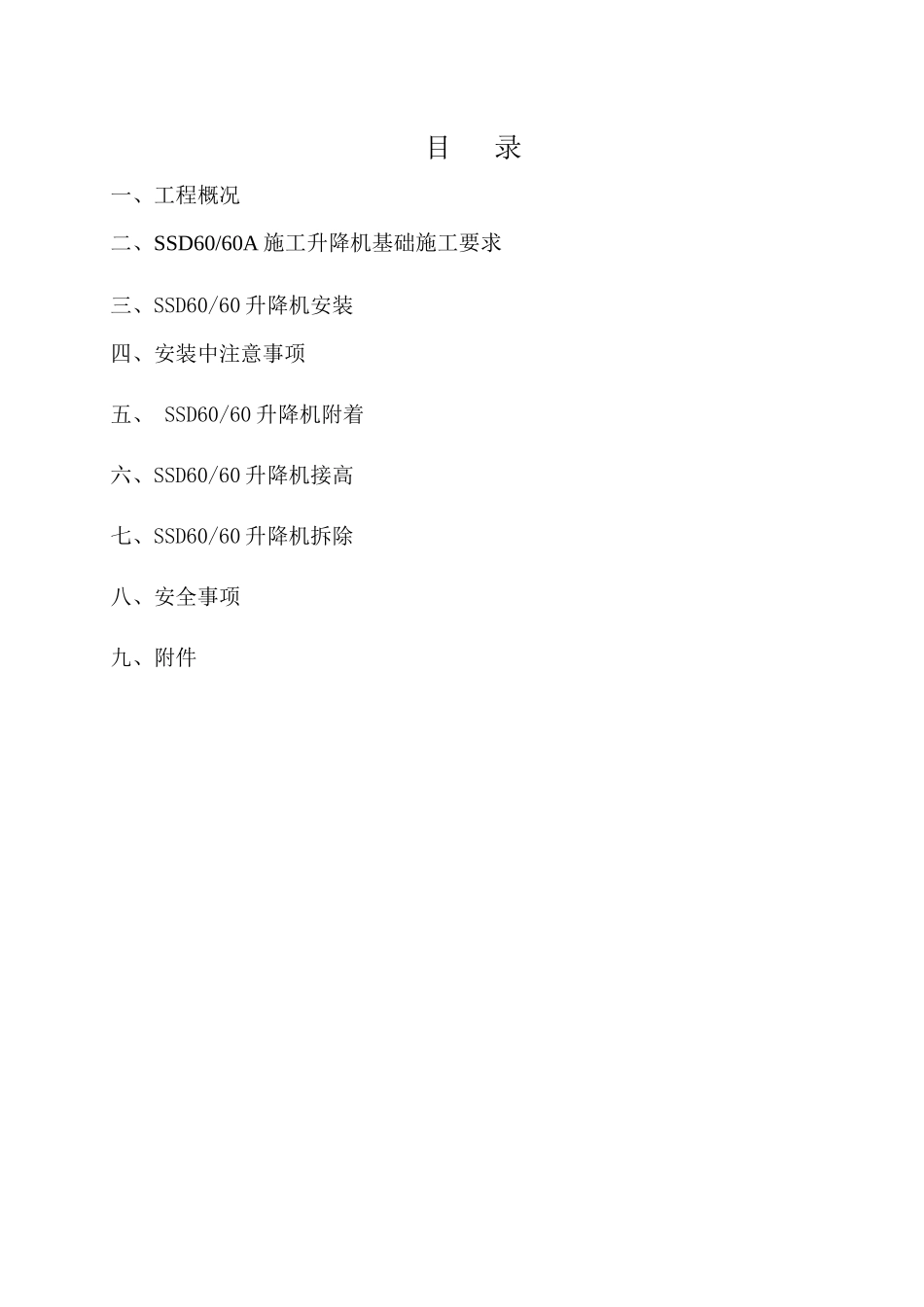

目录一、工程概况二、SSD60/60A施工升降机基础施工要求三、SSD60/60升降机安装四、安装中注意事项五、SSD60/60升降机附着六、SSD60/60升降机接高七、SSD60/60升降机拆除八、安全事项九、附件SSD60/60A施工升降机安拆方案一、工程概况旗滨·领海国际三期,位于漳州东山县西埔镇梧龙村后江新环岛路东侧，东临金銮湾海域，交通便利，但地处偏僻，16幢6层住宅楼，由82幢2层别墅和1幢2层落地房组成。本工程D10栋-D22栋，其中D10、D11、D12、D13、D14、D15、D16、D17、D18、D19、D20、D21、D22标准层层高为2.95m。为了满足施工要求，项目部准备在D11、D16靠临时道路边各安装1台SSD60/60A施工升降机。D10、D12、D11栋安装高度30m，提升高度27.5m，采用4道附着，施工升降机基础中心位置在D11栋22-25轴之间距23/B柱边3.4m，基础挖至老土层上；D15#栋施工升降机基础中心位置在22-25中间距23/B柱边3.3m，基础已落至老土层上，。具体平面布置图如下：二、SSD60/60A施工升降机基础施工要求1、根据衡阳市合力施工机械有限公司提供的安装安全技术资料及本工地现场实际情况，采用如下图所示的基础。2、基础做法①先把升降机的基座用架管在现场定位，找出基座底10个螺栓位置。②把10根地脚螺栓位置固定好。③基础的大小为3600×3300×2400mm，浇筑C25混凝土，钢筋为单层双向Φ12@200。④把基座和地脚螺栓固定好，将基座调水平，直接浇筑混凝土，混凝土与机座最底部相连接。三、SSD60/60升降机安装1、安装基础节，校好水平。2、安装曳引机。在一台曳引机上拔出主动轮，换装上安装卷扬筒，并把按钮开关线路改为点动。待安装完毕后将点动改为自保。3、安装一只吊栏框（不装吊栏底框，栏杆和底板）。4、在吊栏侧面用12号铁丝把两根长度大于3m的48×3.5钢管绑在A，B处（见图1），在吊栏侧面装上安装杆，使安装杆立柱垂直状态。5、吊栏框停在地面上，安装钢丝绳（Φ7.7）从卷筒引出经过D、G、H处（见图1），末端挂上标准节，开动卷扬机把第二标准节吊起安到基础上。6、把二节标准节用螺栓连接，用线垂或经纬仪检查垂直度，如倾斜用厚0.5mm或1mm的钢垫片（宽度60×60）塞入二连接框之间使机架四角的倾斜度在高为5m时小于2mm。7、在图示E（见图1）处稳固长1.5mm外径大于70mm的钢管并挂上一只重量为1t的开口型滑轮F。建虎网建筑资料免费下载站http://www.jianhuw.com8、从卷筒引起的钢丝绳经过D处，滑轮F，中部系紧于吊栏框中横梁A处，末端仍从H处滑轮引出。（见图1）9、把吊栏吊起正对基础节顶部，在连接框底下插进二根钢管KL至吊栏框下并于K处绑扎，使吊栏框坐落在钢管上。（见图1）10、拆E、F处钢管和滑轮，解去A处绳节或卡子，使钢丝绳从D处拉出进入滑轮G，并把安装踏网挂在第二节标准节的中横杆上，让安装人员站在安装踏网上操作，接位标准节和拧紧螺栓。（见图1）11、在从H处拉出的钢丝绳末端上挂上第三节标准节。（见图1）12、吊装第三节标准节。重复8-12的工作吊装标准节和顶架。13、每吊装二节，需要进行一次垂直度检查，如果倾斜，可用厚0.5mm或1mm的垫片调节。使垂直度误差<1‰，同时，应保证轨道接口错位<1mm。14、安装完标准节后，通过垂直度检查使倾斜度控制在所规定的范围以内，再安装顶架。顶架安装完后，把吊栏降到地面上，拆去安装杆。15、利用安装卷筒和顶架滑轮把二只吊栏升到离顶架5m处，在标准节的连接框外插进二根钢管（并绑扎），使二只吊栏都坐落在钢管上。在吊栏吊升之前，把钢丝绳绕在余绳筒上。16、拆去安装卷筒，装上主动轮和压紧轮，使卷扬机变为曳引机。17、在机架的二侧安装配重架，底下用木块或槽钢垫高0.6mm左右。18、安装钢丝绳（如图2），钢丝绳的长度为最大安装高度的3倍加10m。钢丝绳从余绳筒拉出，经过B1、B2轮上面。在绕过B3轮下面至A2轮上面，从A2轮处向下拉。端头紧固在配重架的紧绳器上，用麻绳于B2处系在钢丝绳上，再向下拉（如图2）。在吊栏上把钢丝绳紧固在紧绳器上。在主动轮的二侧安上压紧轮（如图3），并在配重架上放进8块配重铁。敲去配重架下面砖头垫、使钢丝绳张紧一根，调整紧绳器，使3根钢丝送紧一致。照前述方法，安装另一组吊栏和配重架的钢丝绳。19...
