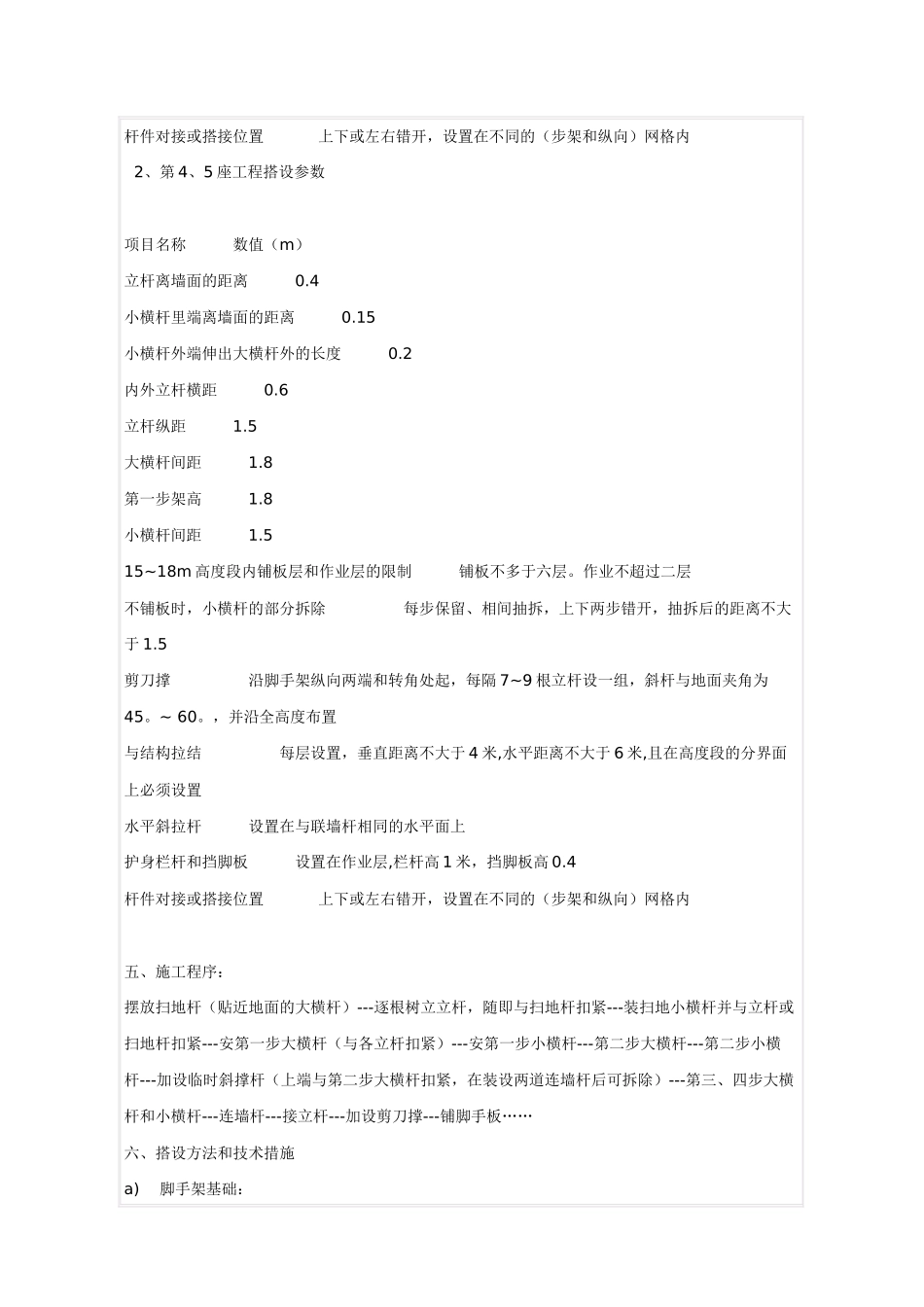

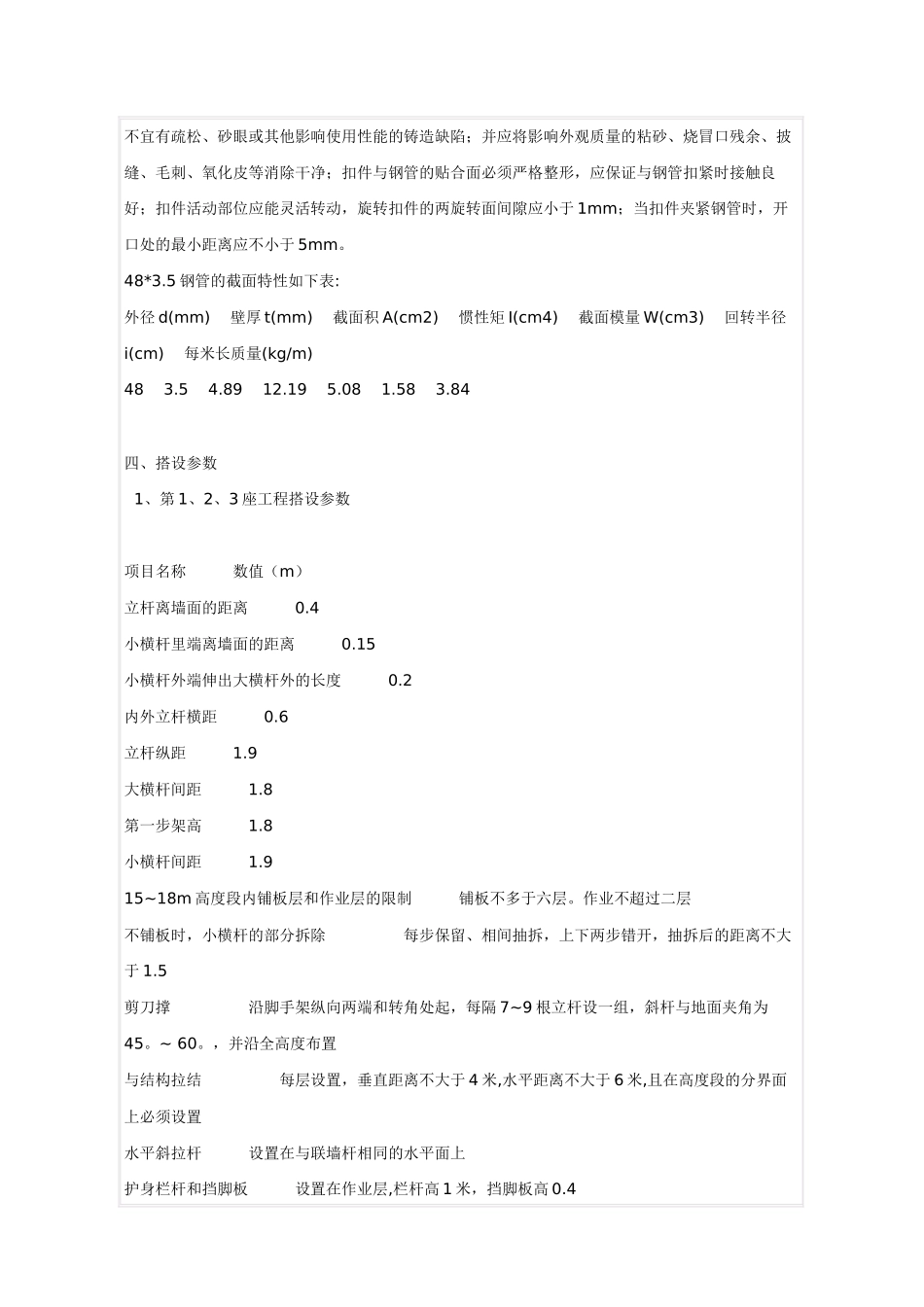

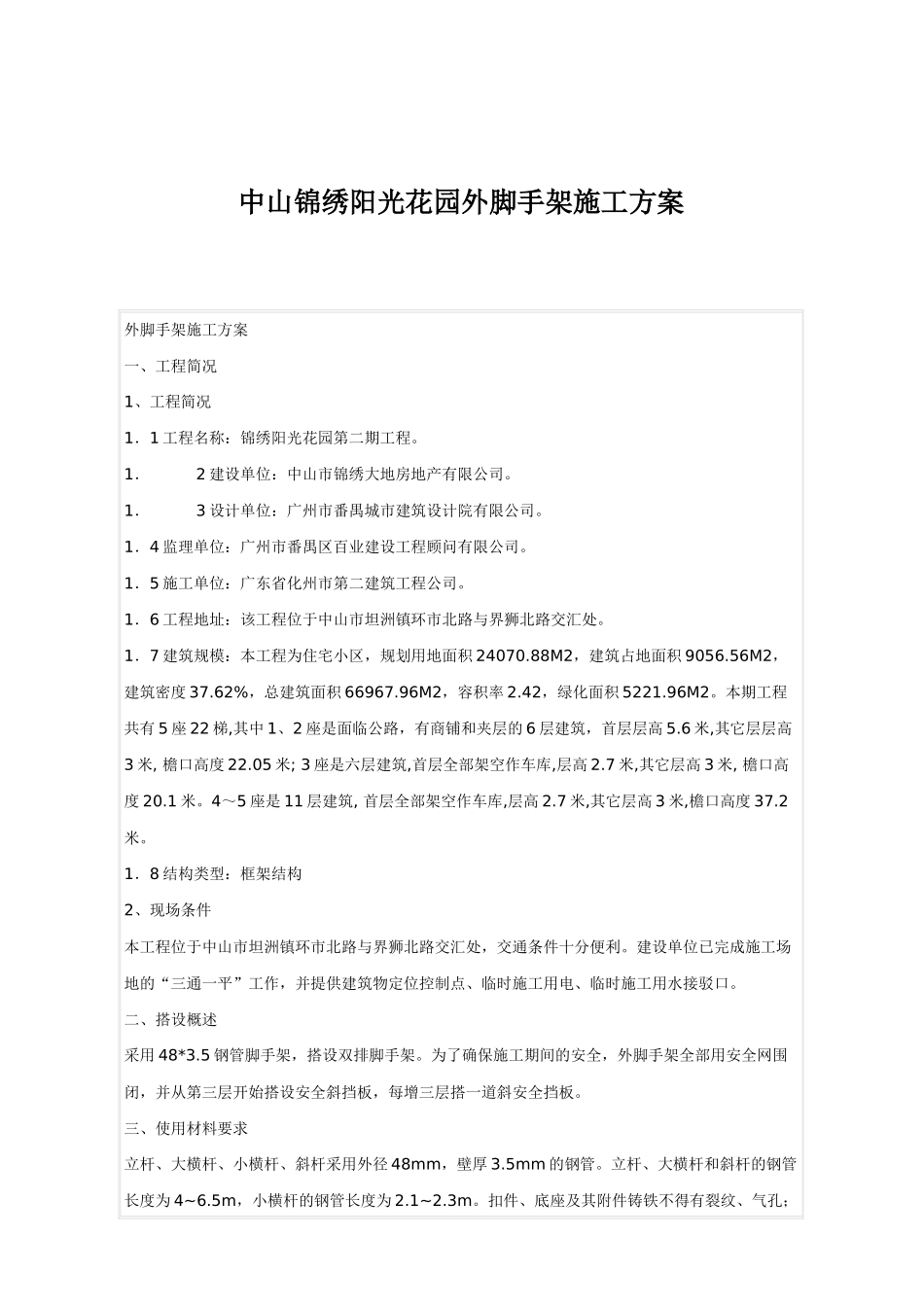

中山锦绣阳光花园外脚手架施工方案外脚手架施工方案一、工程简况1、工程简况1．1工程名称：锦绣阳光花园第二期工程。1．2建设单位：中山市锦绣大地房地产有限公司。1．3设计单位：广州市番禺城市建筑设计院有限公司。1．4监理单位：广州市番禺区百业建设工程顾问有限公司。1．5施工单位：广东省化州市第二建筑工程公司。1．6工程地址：该工程位于中山市坦洲镇环市北路与界狮北路交汇处。1．7建筑规模：本工程为住宅小区，规划用地面积24070.88M2，建筑占地面积9056.56M2，建筑密度37.62%，总建筑面积66967.96M2，容积率2.42，绿化面积5221.96M2。本期工程共有5座22梯,其中1、2座是面临公路，有商铺和夹层的6层建筑，首层层高5.6米,其它层层高3米,檐口高度22.05米;3座是六层建筑,首层全部架空作车库,层高2.7米,其它层高3米,檐口高度20.1米。4～5座是11层建筑,首层全部架空作车库,层高2.7米,其它层高3米,檐口高度37.2米。1．8结构类型：框架结构2、现场条件本工程位于中山市坦洲镇环市北路与界狮北路交汇处，交通条件十分便利。建设单位已完成施工场地的“三通一平”工作，并提供建筑物定位控制点、临时施工用电、临时施工用水接驳口。二、搭设概述采用48*3.5钢管脚手架，搭设双排脚手架。为了确保施工期间的安全，外脚手架全部用安全网围闭，并从第三层开始搭设安全斜挡板，每增三层搭一道斜安全挡板。三、使用材料要求立杆、大横杆、小横杆、斜杆采用外径48mm，壁厚3.5mm的钢管。立杆、大横杆和斜杆的钢管长度为4~6.5m，小横杆的钢管长度为2.1~2.3m。扣件、底座及其附件铸铁不得有裂纹、气孔；不宜有疏松、砂眼或其他影响使用性能的铸造缺陷；并应将影响外观质量的粘砂、烧冒口残余、披缝、毛刺、氧化皮等消除干净；扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；当扣件夹紧钢管时，开口处的最小距离应不小于5mm。48*3.5钢管的截面特性如下表:外径d(mm)壁厚t(mm)截面积A(cm2)惯性矩I(cm4)截面模量W(cm3)回转半径i(cm)每米长质量(kg/m)483.54.8912.195.081.583.84四、搭设参数1、第1、2、3座工程搭设参数项目名称数值（m）立杆离墙面的距离0.4小横杆里端离墙面的距离0.15小横杆外端伸出大横杆外的长度0.2内外立杆横距0.6立杆纵距1.9大横杆间距1.8第一步架高1.8小横杆间距1.915~18m高度段内铺板层和作业层的限制铺板不多于六层。作业不超过二层不铺板时，小横杆的部分拆除每步保留、相间抽拆，上下两步错开，抽拆后的距离不大于1.5剪刀撑沿脚手架纵向两端和转角处起，每隔7~9根立杆设一组，斜杆与地面夹角为45。~60。，并沿全高度布置与结构拉结每层设置，垂直距离不大于4米,水平距离不大于6米,且在高度段的分界面上必须设置水平斜拉杆设置在与联墙杆相同的水平面上护身栏杆和挡脚板设置在作业层,栏杆高1米，挡脚板高0.4杆件对接或搭接位置上下或左右错开，设置在不同的（步架和纵向）网格内2、第4、5座工程搭设参数项目名称数值（m）立杆离墙面的距离0.4小横杆里端离墙面的距离0.15小横杆外端伸出大横杆外的长度0.2内外立杆横距0.6立杆纵距1.5大横杆间距1.8第一步架高1.8小横杆间距1.515~18m高度段内铺板层和作业层的限制铺板不多于六层。作业不超过二层不铺板时，小横杆的部分拆除每步保留、相间抽拆，上下两步错开，抽拆后的距离不大于1.5剪刀撑沿脚手架纵向两端和转角处起，每隔7~9根立杆设一组，斜杆与地面夹角为45。~60。，并沿全高度布置与结构拉结每层设置，垂直距离不大于4米,水平距离不大于6米,且在高度段的分界面上必须设置水平斜拉杆设置在与联墙杆相同的水平面上护身栏杆和挡脚板设置在作业层,栏杆高1米，挡脚板高0.4杆件对接或搭接位置上下或左右错开，设置在不同的（步架和纵向）网格内五、施工程序：摆放扫地杆（贴近地面的大横杆）---逐根树立立杆，随即与扫地杆扣紧---装扫地小横杆并与立杆或扫地杆扣紧---安第一步大横杆（与各立杆扣紧）---安第一步小横杆---第二步大横杆---第二步小横杆---加设临时斜撑杆（上端与第二步大横杆扣紧，在装设两道连墙杆后可拆除）---第三、四步大横杆...
