闵行区华师大附属学校工程节能工程监理实施细则VIP免费

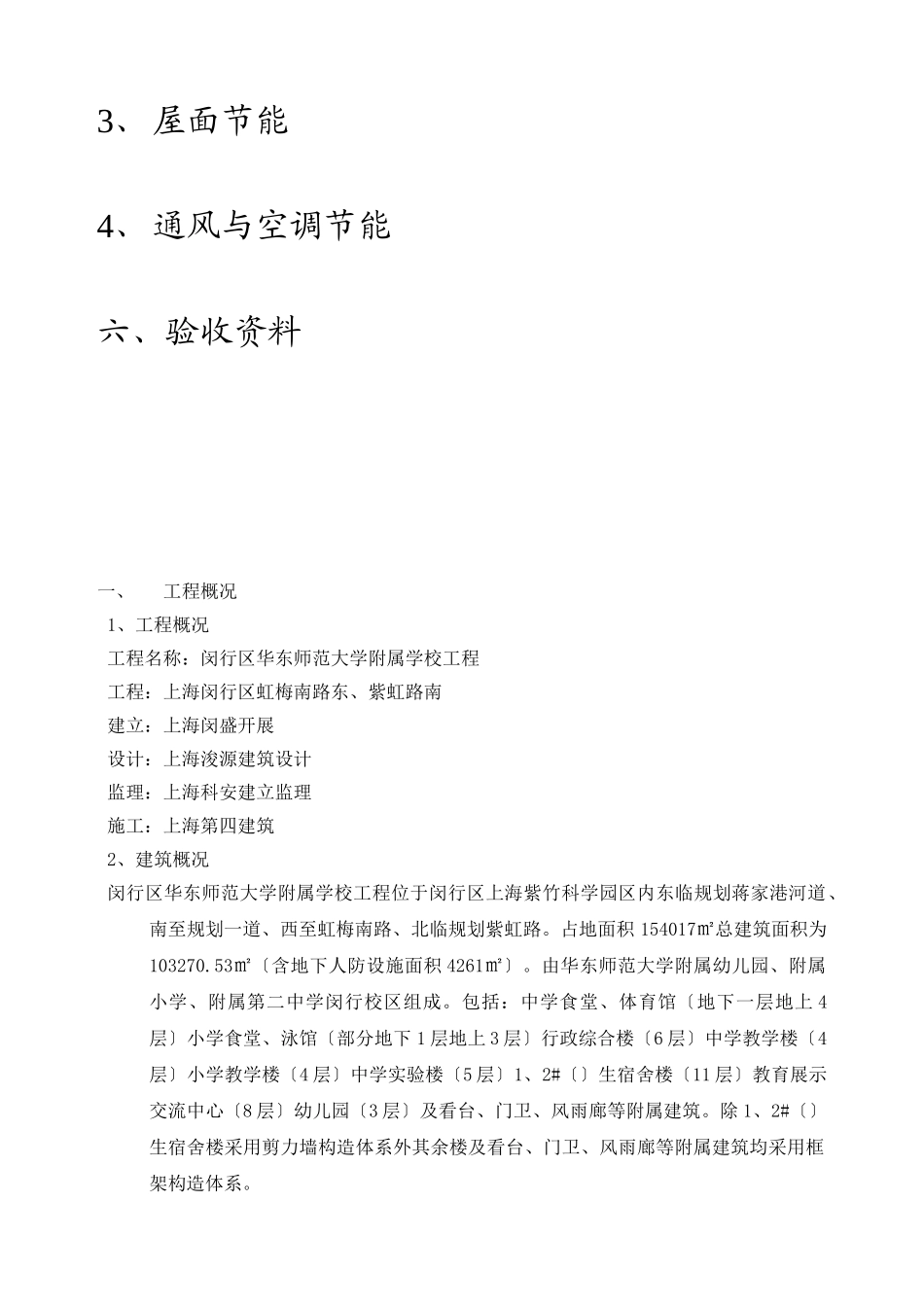

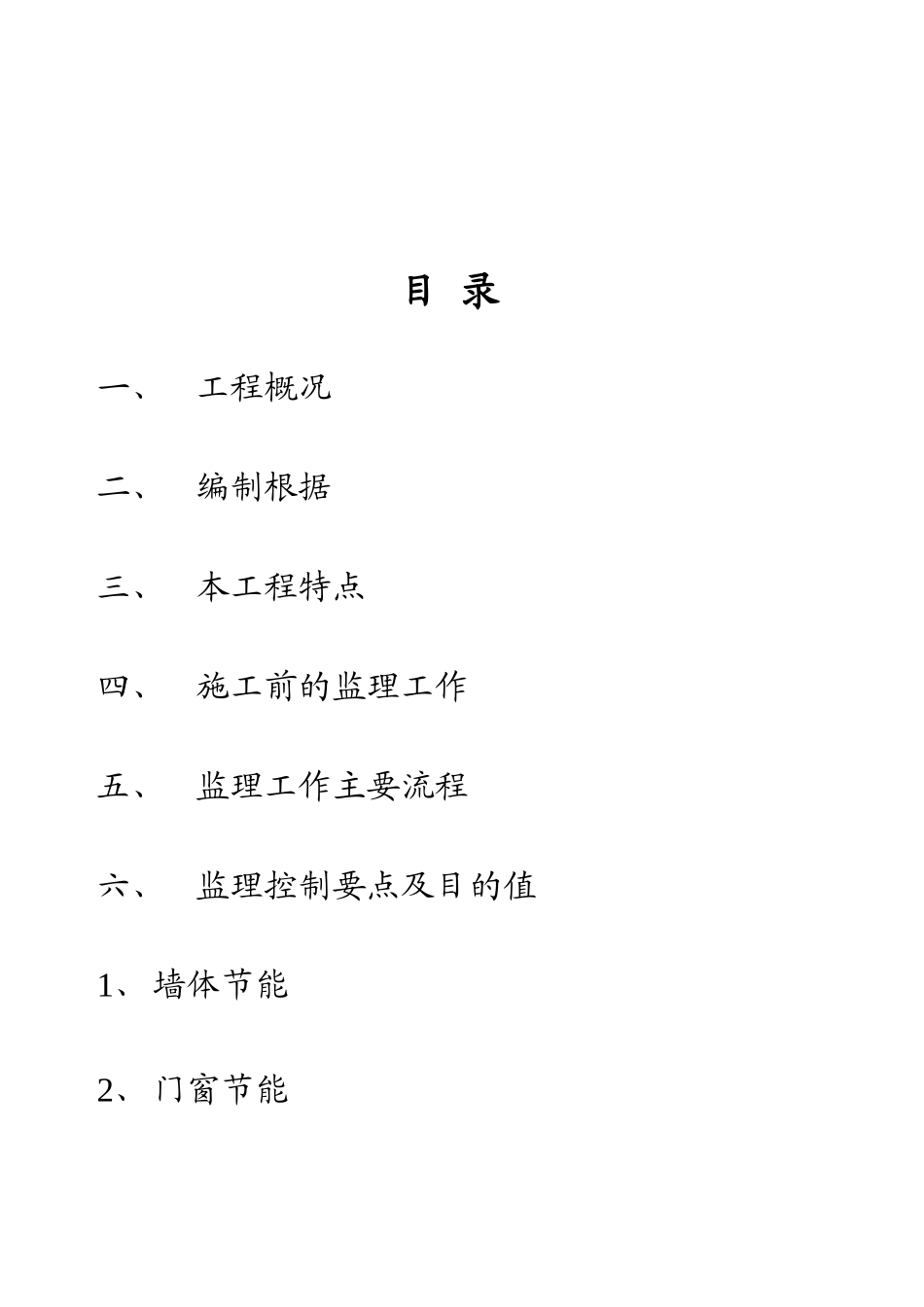

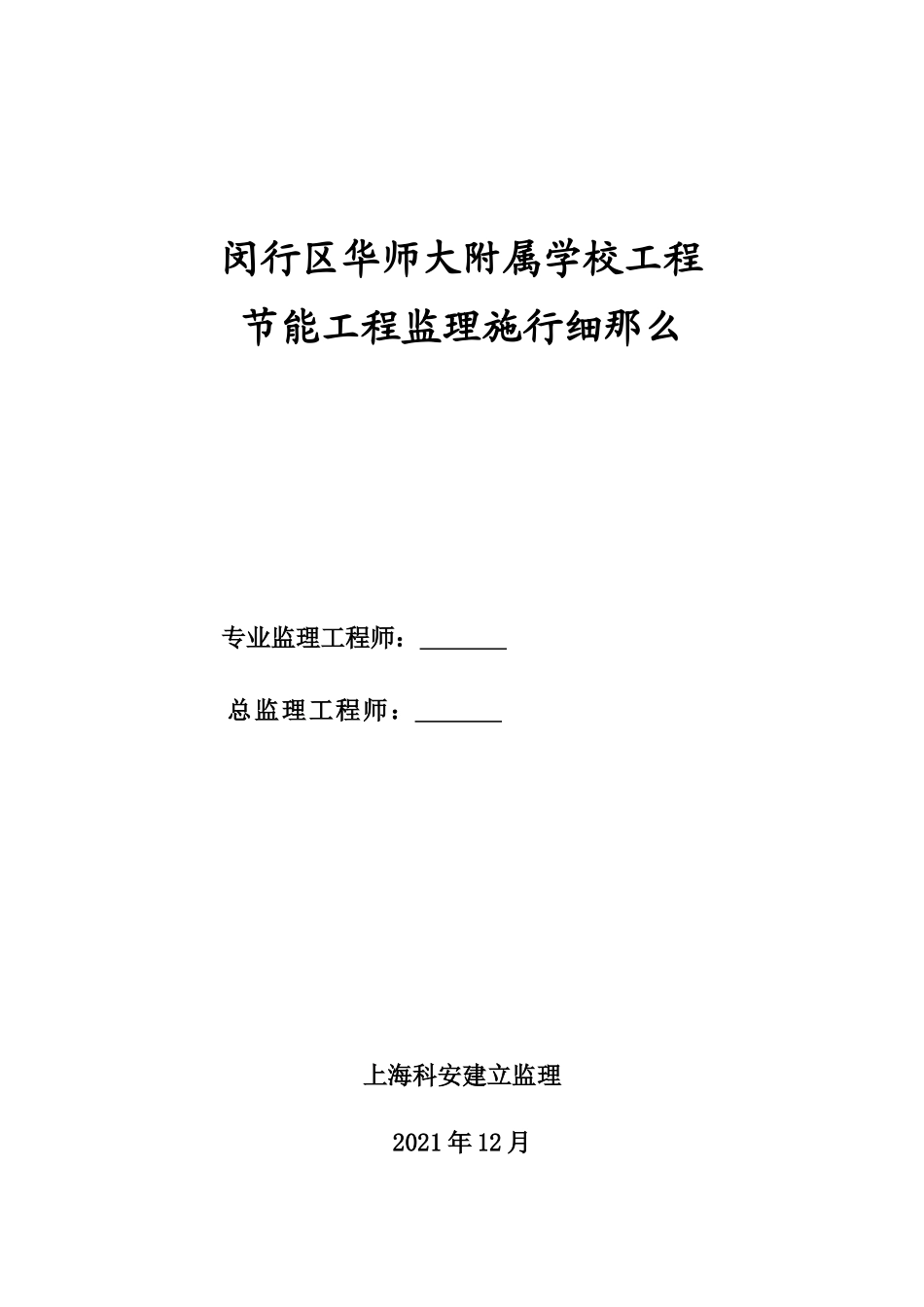

闵行区华师大附属学校工程节能工程监理施行细那么专业监理工程师：总监理工程师：上海科安建立监理2021年12月目录一、工程概况二、编制根据三、本工程特点四、施工前的监理工作五、监理工作主要流程六、监理控制要点及目的值1、墙体节能2、门窗节能3、屋面节能4、通风与空调节能六、验收资料一、工程概况1、工程概况工程名称：闵行区华东师范大学附属学校工程工程：上海闵行区虹梅南路东、紫虹路南建立：上海闵盛开展设计：上海浚源建筑设计监理：上海科安建立监理施工：上海第四建筑2、建筑概况闵行区华东师范大学附属学校工程位于闵行区上海紫竹科学园区内东临规划蒋家港河道、南至规划一道、西至虹梅南路、北临规划紫虹路。占地面积154017㎡总建筑面积为103270.53㎡〔含地下人防设施面积4261㎡〕。由华东师范大学附属幼儿园、附属小学、附属第二中学闵行校区组成。包括：中学食堂、体育馆〔地下一层地上4层〕小学食堂、泳馆〔部分地下1层地上3层〕行政综合楼〔6层〕中学教学楼〔4层〕小学教学楼〔4层〕中学实验楼〔5层〕1、2#〔〕生宿舍楼〔11层〕教育展示交流中心〔8层〕幼儿园〔3层〕及看台、门卫、风雨廊等附属建筑。除1、2#〔〕生宿舍楼采用剪力墙构造体系外其余楼及看台、门卫、风雨廊等附属建筑均采用框架构造体系。3、节能设计概况外墙外保温系统：对于建筑高度小于24米的建筑〔中学教学楼、小学教学楼、中学实验楼、幼儿园、中学食堂体育馆、小学食堂泳馆及门卫等〕外墙为聚苯乙烯泡沫塑料板EPS薄抹灰外墙外保温系统防火等级为B2级每层设置程度防火隔离带。对于建筑高度大于24米且小于50米的建筑〔生宿舍楼、生宿舍楼、行政综合楼、教育展示交流中心〕外墙采用胶粉聚苯颗粒保温浆料保温系统防火等级为B1级每两层设置程度防火隔离带。屋面保温系统：屋面保温系统：XPS挤塑聚苯保温板〔厚度见各工程〕及其他屋面构造。门窗保温：门窗除图纸特别说明处均采用热断铝合金普通中空玻璃窗5+9A+5透明型传热系数3.5〔w/㎡*K〕遮系数0.83气性4级、抗风压性能4级水性3级。图纸特别说明处：小学食堂泳馆屋面天窗采用铝合金单框低辐射中空玻璃窗5+9A+5传热系数3.0〔w/㎡*K〕遮系数0.40气性4级水性3级。中学食堂体育馆屋面天窗采用铝合金单框低辐射中空玻璃窗窗5+9A+5传热系数3.0〔w/㎡*K〕遮系数0.39气性4级水性3级。幼儿园南北向门窗采用隔热金属型材多腔封6高透光Low-E+12空气+6透明传热系数2.5〔w/㎡*K〕遮系数0.49气性4级抗风压性能4级水性3级。其他设计说明：门窗侧边：采用20厚同防火隔离带一样材料的无机保温砂浆外门窗采用中空玻璃、断热型铝合金型材。架空楼板〔行政楼连廊、中学体育馆、小学泳馆〕：拟采用轻钢龙骨吊顶外敷TK板内以颜面填塞的施工方式。各工程主要外墙外保温及屋面保温材料、厚度及传热系数详见下表：单体外墙面积㎡外墙屋面宿舍楼7263.52材料40mm厚胶粉聚苯颗粒30厚XPS挤塑聚苯板导热系数1.11≤0.8行政楼12990.15材料40mm厚胶粉聚苯颗粒45厚XPS挤塑聚苯板导热系数0.960.58教育展示交流中心公建：4247.92材料50mm厚胶粉聚苯颗粒40厚XPS挤塑聚苯板宿舍：3311.93导热系数0.830.66〔公建〕0.〔宿舍〕中学实验楼5721.40材料30mm厚胶粉聚苯颗粒40厚XPS挤塑聚苯板导热系数0.900.中学教学楼5162.29材料35mm厚EPS聚苯板45厚XPS挤塑聚苯板导热系数0.880.61小学教学楼2453.82材料40mm厚EPS聚苯板45厚XPS挤塑聚苯板导热系数0.630.61幼儿园A-F单体：5854.31材料30mm厚EPS聚苯板45厚XPS挤塑聚苯板G-U单体：6028.04导热系数0.910.57-0.59小学食堂泳馆5521.98材料30mm厚EPS聚苯板〔砼屋面〕40厚XPS挤塑聚苯板〔钢屋面〕40厚XPS挤塑聚苯板导热系数0.910.690.66中学食堂体育馆9869.55材料30mm厚EPS聚苯板40厚XPS挤塑聚苯板导热系数0.910.57-0.59门卫///材料30mm厚EPS聚苯板40厚XPS挤塑聚苯板二、编制根据1、设计及施工图。2、现行的和上海各类施工验收、规程和质量评定。3、现行的和上海建立工程施工平安技术法规和平安技术措施。4、?建筑节能工程施工质量验收?GB50411-2007。5、?建筑节能工程施工质量验收规程?DGJ08-113-2021。6、?外墙外保...
