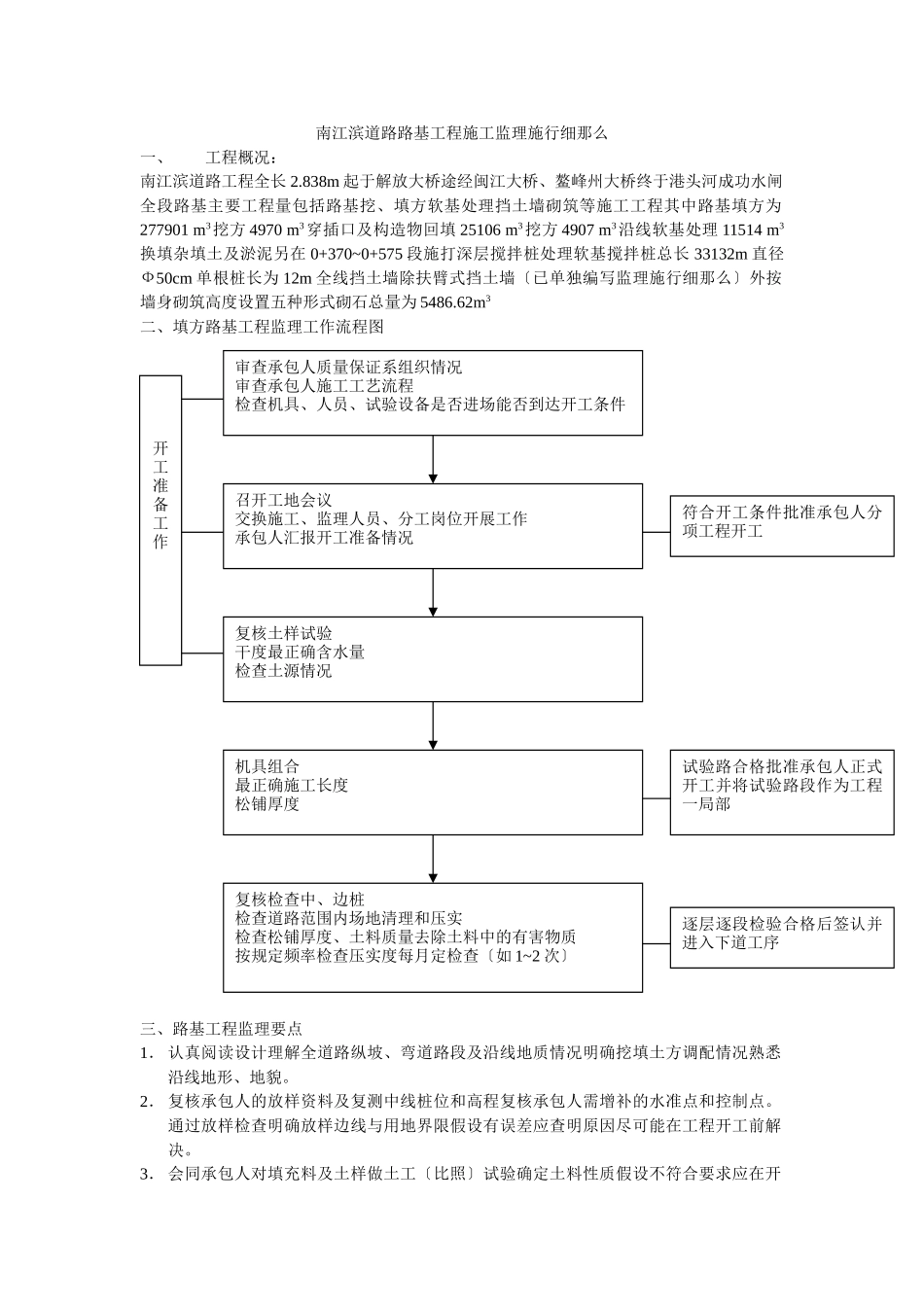

南江滨道路路基工程施工监理施行细那么一、工程概况：南江滨道路工程全长2.838m起于解放大桥途经闽江大桥、鳌峰州大桥终于港头河成功水闸全段路基主要工程量包括路基挖、填方软基处理挡土墙砌筑等施工工程其中路基填方为277901m3挖方4970m3穿插口及构造物回填25106m3挖方4907m3沿线软基处理11514m3换填杂填土及淤泥另在0+370~0+575段施打深层搅拌桩处理软基搅拌桩总长33132m直径Ф50cm单根桩长为12m全线挡土墙除扶臂式挡土墙〔已单独编写监理施行细那么〕外按墙身砌筑高度设置五种形式砌石总量为5486.62m3二、填方路基工程监理工作流程图三、路基工程监理要点1．认真阅读设计理解全道路纵坡、弯道路段及沿线地质情况明确挖填土方调配情况熟悉沿线地形、地貌。2．复核承包人的放样资料及复测中线桩位和高程复核承包人需增补的水准点和控制点。通过放样检查明确放样边线与用地界限假设有误差应查明原因尽可能在工程开工前解决。3．会同承包人对填充料及土样做土工〔比照〕试验确定土料性质假设不符合要求应在开审查承包人质量保证系组织情况审查承包人施工工艺流程检查机具、人员、试验设备是否进场能否到达开工条件开工准备工作召开工地会议交换施工、监理人员、分工岗位开展工作承包人汇报开工准备情况复核土样试验干度最正确含水量检查土源情况机具组合最正确施工长度松铺厚度复核检查中、边桩检查道路范围内场地清理和压实检查松铺厚度、土料质量去除土料中的有害物质按规定频率检查压实度每月定检查〔如1~2次〕符合开工条件批准承包人分项工程开工试验路合格批准承包人正式开工并将试验路段作为工程一局部逐层逐段检验合格后签认并进入下道工序工前更换土场。假设土料能用于本工程应进一步做干度试验〔重型击实〕和最正确含水量试验。并由监理工程师批准用以控制路基压实度。4．检查承包人开工前工程准备情况包括承包人员到场情况质量保障体系的建立机械、材料、试难设备进场和调试等条件应满足开工条件并获得监理工程师认可方能批准开工。5．承包人为了获得施工经历在被批准开工后首先做试验段。确定机械组合及最正确碾压遍数获得各项施工参数及经历后用于指导施工。监理工程师可以将其合格的试验路段作为一局部工程验收并进入计量支付。6．现场监理应对试验段全过程进展旁站和检测。四、路基质量验收项目检查工程规定值或允许偏向检查和频率1压实度〔〕零填及路堑上路床〔m〕0~0.3≥95按JTJ071-98附录及JTJ095-95检查压实度：每2000m2每压实层测4处路堤〔m〕上路床0~0.3≥95下路床0.3~0.8上路堤0.8~1.5≥93下路堤＞1.5≥902弯沉值〔0.1mm〕不大于设计计算值按JTJ071-98附录及JTJ095-95检查3纵断面高程〔mm〕10-15水准仪：每200m测4断面4中线偏向〔mm〕50经纬仪：每200m测4点弯道加两点5宽度〔mm〕不小于设计值米尺：每200m测4处6平整度(mm)153米直尺：每200m测4处×3尺7横坡〔〕±0.5水准仪：每200m测4断面8边坡不陡于设计值抽查每200m4处五、填方路基工程监理①、路基填料质量监理1．路基填料监理控制图会同承包人踏勘料场取土样做比照试验做击实试验确定干度和最正确含水量批准各土场各土层的干度和最正确含水量2．路基填料技术要求〔1〕土料：①填料：料场与取土方式应获得监理的批准。②所有填料均不得含有杂土、杂草、垃圾等。③93区以下土料的液限应不大于50塑性指数应不大于26；95区土料的液限应不大于40塑性指数应不大于16。④土料的最小强度CBR值工程分类挖填类型路面底面以下深度〔cm〕填料最小强度CBR()粒径〔cm〕填方路堑上路床0~30810下路床30~80510上路堤80~150415下路堤150以下315零填及路堑路床0~30810(2)渣：①渣粒径≥40mm颗粒含量应在30以上的土石混合料。②粒径应≤200mm有较好的水稳性岩体强度宜在15Mpa以上。〔3〕透水材料：用于低于常水位以下的路堤、挖淤换填和台背、涵洞通道回填。①由一定级配的碎石或砂砾组成。②粒径≯300mm。③在﹤20mm的粒径中﹤5mm的颗粒应﹤10﹤0.074mm的颗粒﹤5且塑性指数≯6。〔4〕砂砾材料：砂砾材料中不含粘土块、有机质和其它有害物质而且颗粒坚硬的砂砾一般换填土砂砾材料粒径为50mm通过5mm筛孔的粒径应小于30小于0.5m...
