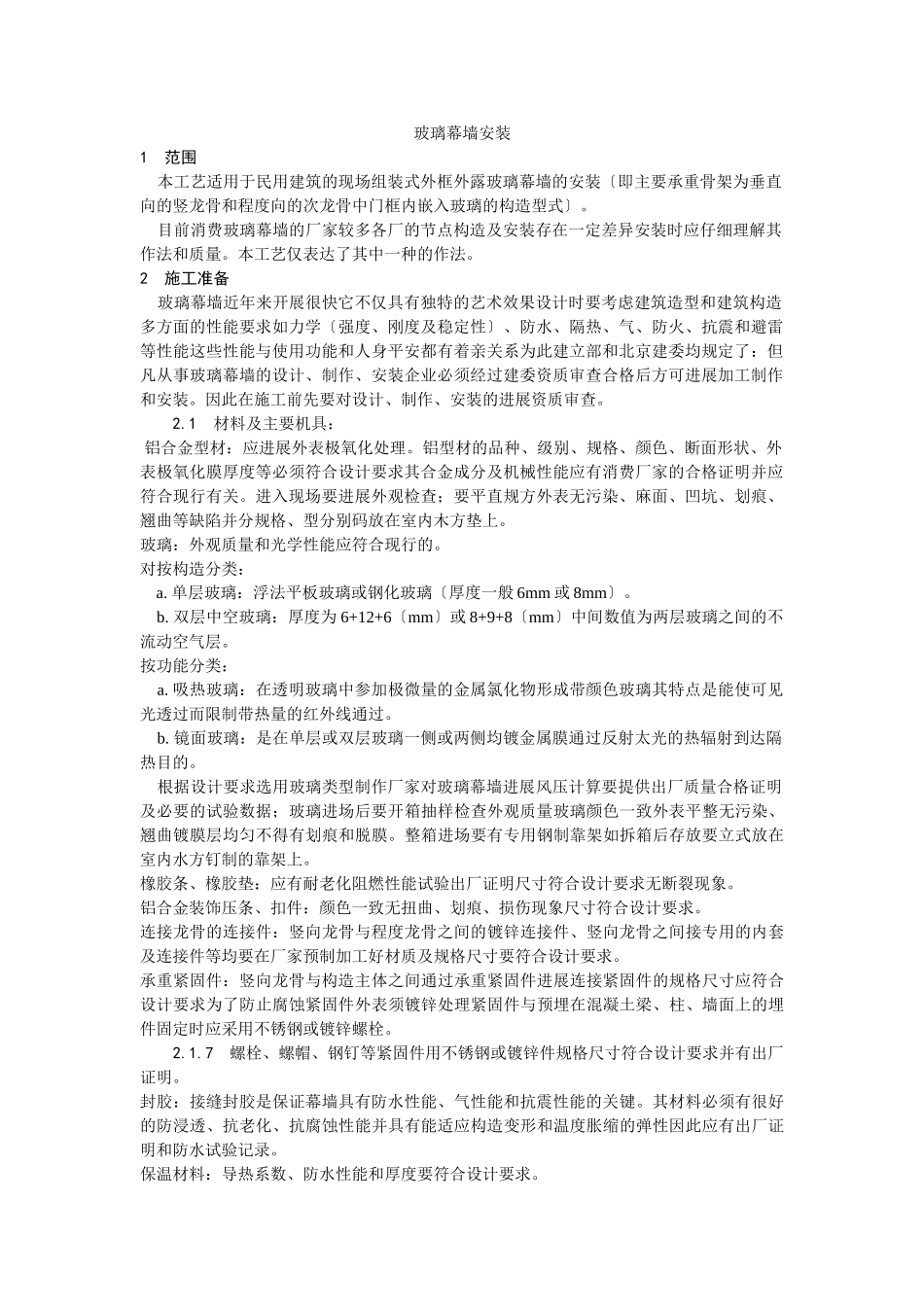

玻璃幕墙安装1范围本工艺适用于民用建筑的现场组装式外框外露玻璃幕墙的安装〔即主要承重骨架为垂直向的竖龙骨和程度向的次龙骨中门框内嵌入玻璃的构造型式〕。目前消费玻璃幕墙的厂家较多各厂的节点构造及安装存在一定差异安装时应仔细理解其作法和质量。本工艺仅表达了其中一种的作法。2施工准备玻璃幕墙近年来开展很快它不仅具有独特的艺术效果设计时要考虑建筑造型和建筑构造多方面的性能要求如力学〔强度、刚度及稳定性〕、防水、隔热、气、防火、抗震和避雷等性能这些性能与使用功能和人身平安都有着亲关系为此建立部和北京建委均规定了：但凡从事玻璃幕墙的设计、制作、安装企业必须经过建委资质审查合格后方可进展加工制作和安装。因此在施工前先要对设计、制作、安装的进展资质审查。2.1材料及主要机具：铝合金型材：应进展外表极氧化处理。铝型材的品种、级别、规格、颜色、断面形状、外表极氧化膜厚度等必须符合设计要求其合金成分及机械性能应有消费厂家的合格证明并应符合现行有关。进入现场要进展外观检查；要平直规方外表无污染、麻面、凹坑、划痕、翘曲等缺陷并分规格、型分别码放在室内木方垫上。玻璃：外观质量和光学性能应符合现行的。对按构造分类：a.单层玻璃：浮法平板玻璃或钢化玻璃〔厚度一般6mm或8mm〕。b.双层中空玻璃：厚度为6+12+6〔mm〕或8+9+8〔mm〕中间数值为两层玻璃之间的不流动空气层。按功能分类：a.吸热玻璃：在透明玻璃中参加极微量的金属氯化物形成带颜色玻璃其特点是能使可见光透过而限制带热量的红外线通过。b.镜面玻璃：是在单层或双层玻璃一侧或两侧均镀金属膜通过反射太光的热辐射到达隔热目的。根据设计要求选用玻璃类型制作厂家对玻璃幕墙进展风压计算要提供出厂质量合格证明及必要的试验数据；玻璃进场后要开箱抽样检查外观质量玻璃颜色一致外表平整无污染、翘曲镀膜层均匀不得有划痕和脱膜。整箱进场要有专用钢制靠架如拆箱后存放要立式放在室内水方钉制的靠架上。橡胶条、橡胶垫：应有耐老化阻燃性能试验出厂证明尺寸符合设计要求无断裂现象。铝合金装饰压条、扣件：颜色一致无扭曲、划痕、损伤现象尺寸符合设计要求。连接龙骨的连接件：竖向龙骨与程度龙骨之间的镀锌连接件、竖向龙骨之间接专用的内套及连接件等均要在厂家预制加工好材质及规格尺寸要符合设计要求。承重紧固件：竖向龙骨与构造主体之间通过承重紧固件进展连接紧固件的规格尺寸应符合设计要求为了防止腐蚀紧固件外表须镀锌处理紧固件与预埋在混凝土梁、柱、墙面上的埋件固定时应采用不锈钢或镀锌螺栓。2.1.7螺栓、螺帽、钢钉等紧固件用不锈钢或镀锌件规格尺寸符合设计要求并有出厂证明。封胶：接缝封胶是保证幕墙具有防水性能、气性能和抗震性能的关键。其材料必须有很好的防浸透、抗老化、抗腐蚀性能并具有能适应构造变形和温度胀缩的弹性因此应有出厂证明和防水试验记录。保温材料：导热系数、防水性能和厚度要符合设计要求。主要机具：垂直运输的外用电梯、电焊机、焊钉抢、电动改锥、手钻、梅花板手、活动扳手、经纬仪〔或激光经纬仪〕、水准仪、钢卷尺、铁程度、钢板尺、钢角尺。2.2作业条件：钢筋混凝土〔或钢构造〕主体构造已完工并办完质量验收手续。在主体构造施工阶段施工根据玻璃幕墙设计、制作提供的预埋件平面布置图、埋件大样图进展加工制作及预埋埋件应结实、位置准确。安装幕墙竖向龙骨之前预先将埋件剔出弹线后如标高和位置超出尤许偏向值时应及时设计洽商进展处理。预先进展测量放线：根据主体构造各层往上已弹的竖向轴线对照原构造设计图轴距尺寸用经纬仪核实后在各层楼板边缘弹出竖向龙骨的中心线同时核对各层预埋件中心线与竖向龙骨中心线是否一致相符假如有误差预先制定处理方案。核实主体构造实际总标高是否与设计总标高相符同时把各层的楼面标高标在楼板边便以安装幕墙时核对。根据主体构造的平面拄距尺寸用经纬仪找出玻璃幕墙最外边缘尺寸要注意到与其他外墙饰面材料连接节点的构造相照应。〔以上内容是找出X轴、Y轴、Z轴尺寸线〕。操作用外架子〔或电动吊篮〕已搭设好并经平安负责人员检查验收。各种电开工具的临时电源已预先接好并进...
