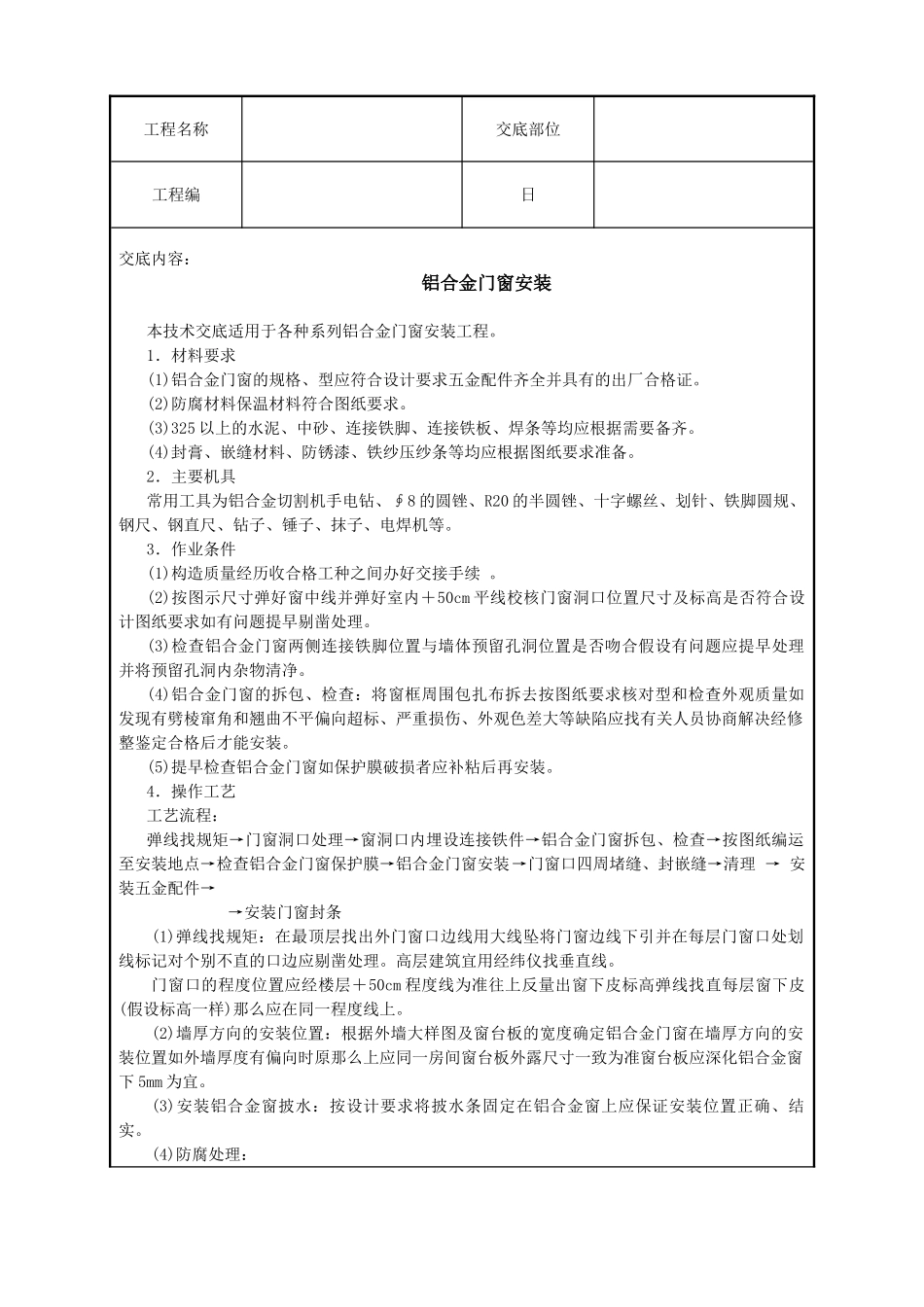

工程名称交底部位工程编日交底内容：铝合金门窗安装本技术交底适用于各种系列铝合金门窗安装工程。1．材料要求(1)铝合金门窗的规格、型应符合设计要求五金配件齐全并具有的出厂合格证。(2)防腐材料保温材料符合图纸要求。(3)325以上的水泥、中砂、连接铁脚、连接铁板、焊条等均应根据需要备齐。(4)封膏、嵌缝材料、防锈漆、铁纱压纱条等均应根据图纸要求准备。2．主要机具常用工具为铝合金切割机手电钻、∮8的圆锉、R20的半圆锉、十字螺丝、划针、铁脚圆规、钢尺、钢直尺、钻子、锤子、抹子、电焊机等。3．作业条件(1)构造质量经历收合格工种之间办好交接手续。(2)按图示尺寸弹好窗中线并弹好室内＋50cm平线校核门窗洞口位置尺寸及标高是否符合设计图纸要求如有问题提早剔凿处理。(3)检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合假设有问题应提早处理并将预留孔洞内杂物清净。(4)铝合金门窗的拆包、检查：将窗框周围包扎布拆去按图纸要求核对型和检查外观质量如发现有劈棱窜角和翘曲不平偏向超标、严重损伤、外观色差大等缺陷应找有关人员协商解决经修整鉴定合格后才能安装。(5)提早检查铝合金门窗如保护膜破损者应补粘后再安装。4．操作工艺工艺流程：弹线找规矩→门窗洞口处理→窗洞口内埋设连接铁件→铝合金门窗拆包、检查→按图纸编运至安装地点→检查铝合金门窗保护膜→铝合金门窗安装→门窗口四周堵缝、封嵌缝→清理→安装五金配件→→安装门窗封条(1)弹线找规矩：在最顶层找出外门窗口边线用大线坠将门窗边线下引并在每层门窗口处划线标记对个别不直的口边应剔凿处理。高层建筑宜用经纬仪找垂直线。门窗口的程度位置应经楼层＋50cm程度线为准往上反量出窗下皮标高弹线找直每层窗下皮(假设标高一样)那么应在同一程度线上。(2)墙厚方向的安装位置：根据外墙大样图及窗台板的宽度确定铝合金门窗在墙厚方向的安装位置如外墙厚度有偏向时原那么上应同一房间窗台板外露尺寸一致为准窗台板应深化铝合金窗下5mm为宜。(3)安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上应保证安装位置正确、结实。(4)防腐处理：工程名称交底部位工程编日1)门窗框两侧的防腐处理应按设计要求进展如设计无要求时可涂刷防腐材料如橡胶型防腐涂料或聚丙烯树脂保护装饰膜也可粘贴塑料薄膜进展保护防止填缝水泥浆直接与铝合金门窗外表接触产生电化学反响腐蚀铝合金门窗。2)铝合金门窗安装时假设采用连接铁件固定时铁件应进展防腐处理连接件选用不锈钢件。(5)就位和临时固定：根据放好的安装位置线安装并将其吊直找正无问题后用木楔临时固定。(6)与墙体的固定：铝合金门窗与墙体的固定有三种：1)沿窗框外墙用电锤打ф6(深60mm)并用Y型ф6钢筋(40×60mm)粘107胶水泥浆打入孔中待水泥浆终凝后再将铁脚与预埋钢筋焊牢。2)连接铁件与预埋钢板或剔出的构造箍筋焊接。3)用射钉将铁脚与墙体固定。不管采用哪种固定铁脚至窗角的间隔不应大于180mm铁脚间距应小于600mm。(7)处理门窗框与墙体缝隙：铝合金门窗固定以后应及时处理门窗框与墙缝隙。如设计未规定填塞材料品种时应采用石棉或玻璃毡条分层填塞缝隙外外表留5～8mm深槽口填嵌缝膏。假设在门窗两侧进展防腐处理后可填嵌低碱性水泥砂浆或低碱性细石混凝土。铝合金窗应在窗台板安装后可将窗上、下缝同时填嵌填嵌时用力不应过大防止窗框受力后变形。(8)铝合金门框安装：1)将预留门洞按铝合金门框尺寸提早修好。2)在门框的侧边钉好连接件或木砖。3)门框安装并找好垂直度及几何尺寸后用或自攻螺钉将其门框与墙上预埋件固定。4)用低碱性水泥砂浆将门框与砖墙四周的缝隙填实。(9)地弹簧座的安装。根据地弹簧安装位置提早剔洞将地弹簧放入凹坑内用水泥浆固定。地弹簧安装应注意地弹簧座的上皮与室内地面平。地弹簧的转轴线要与门框横料的定位销轴心线一致。(10)铝合金门窗安装：门框扇的连接是用铝角码的固定详细作法与门框连接一样。(11)安装五金配件：待交活油漆完成浆活修理后再安装五金配件安装工艺详见说明要求安装结实使用灵敏。(12)安装铝合金纱门窗：绷铁纱、裁纱、压条固定、挂纱扇、装五金配件。5．质量(1)保证工程：1)铝合金门窗及其附...
