绿地国际城海珀·兰轩精装修样板间电气工程质量监理实施细则VIP免费

绿地国际城海珀·兰轩精装修样板间电气工程质量监理实施细则_第1页
1/7
绿地国际城海珀·兰轩精装修样板间电气工程质量监理实施细则_第2页
2/7
绿地国际城海珀·兰轩精装修样板间电气工程质量监理实施细则_第3页
3/7

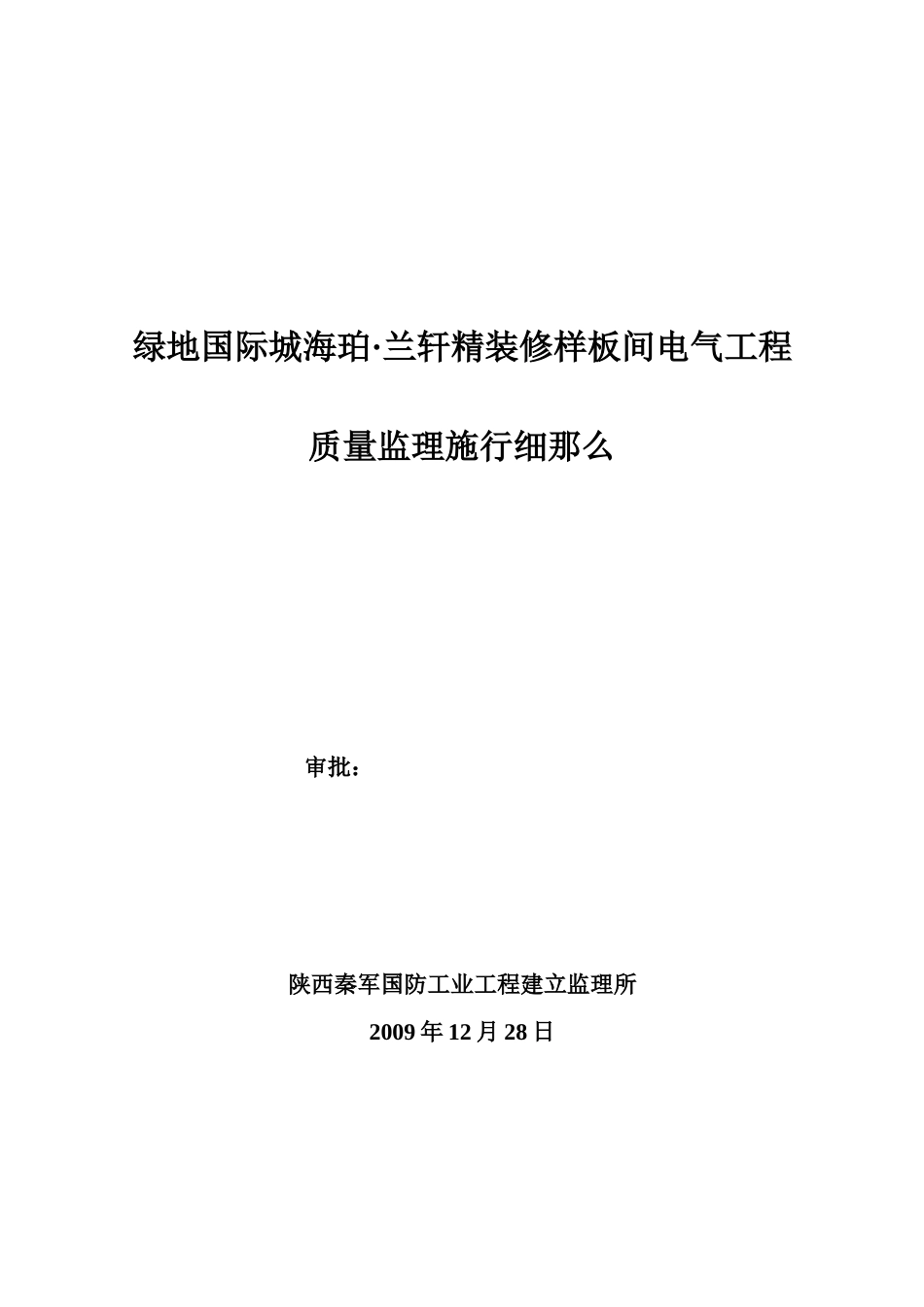

绿地国际城海珀·兰轩精装修样板间电气工程质量监理施行细那么审批:陕西秦军国防工业工程建立监理所2009年12月28日一、编制根据:1.绿地海珀-兰轩A、B、C户型室内装饰、装修工程施工图;2.建筑电气工程施工质量验收。二、工程概况:1、A、B、C各户型的电源均由各层间箱引致户内配电箱再由户内配电箱向户内照明回路、插座回路、空调回路通过吊顶内、墙内、地下穿PVC阻燃及钢引致各用电设备上;2、电视、、可视对讲及综合布线均由层间箱、电视箱和多媒体箱向户内引致到设备上。三、监理范围、内容、目的:1、监理范围:根据室内装饰装修工程设计施工图所展示的全部内容;2、监理内容:2-1、电力照明系统〔灯具、普通插座、空调插座〕安装;2-2、防雷、接地及平安系统安装;2-3、火灾自动及联动控制系统安装;2-4、有线电视、系统安装;2-5、综合布线系统的安装;2-6、可视对讲系统的安装。3、监理目的:A、B、C各户型电气安装工程质量应满足设计、使用功能的合格;四、工程监理施行细那么:1、工程事前控制〔1〕施工工程负责人的资质及工程资格审查;〔2〕施工、施工人员的上岗操作证的审查;〔3〕熟悉图纸、准确控制、线、盒的轴线位置设备安装位置及走向。与土建、给排水、采暖专业图纸进展核对及时发现问题消除互相矛盾;〔4〕进场的材料、器材及设备审核需要审核的器材有:焊接钢、镀锌扁钢、PVC线盒导线、线缆、各种开关、插座及各种灯具、控制箱等各种用电材料。审核材料、设备的合格证及全套的技术资料和实物的外观不符合设计质量要求的一律不准进场;〔6〕召开、参加现场监理例会提早强调施工技术、工艺要点指出常见问题防止造成返工。2、工程质量事中控制:〔1〕根据质量控制点进展现场巡视、旁站、检查;〔2〕严格工序检查程序对位以施工图及为根据细致的进展隐蔽各项验收;〔3〕资料要随工程安装同步每完成一项首先自检合格后再报验隐蔽工程验收资料经监理现场验收合格、签字盖章前方可进展下一道工序施工;〔4〕对电线、电缆、绝缘电阻的测试及各系统的调试工程必须亲自参加如实记录。对调试的工程要求施工报调试运行方案。3、工程质量全面控制:〔1〕主干线钢预埋:A材料合格壁厚2.5mmPVC、中性壁厚1.2mm;B严禁对焊必须套焊接焊缝严实C钢内壁防腐处理;DPVC粘接结实进盒内、箱内要索姆固定;E吊顶配平整固定在吊杆上吊杆间距要符合要求;F绝缘导在墙上剔槽埋设时应采用强度等级不小于M10的水泥砂浆抹面保护。保护层厚度应大于15mm;G电视、、信息面板、电源插座面板、预埋盒间距应大于150mm.。〔2〕配电箱安装:A配电干箱检查合格;B位置正确、程度、垂直度符合要求〔1.5mm〕以内安装深度应与墙面平齐;C线入箱应索姆固定、排列整齐、一一孔;D箱体外壳机械开孔严禁电气焊开孔;E安装完毕后箱体缺口应修补完善并补刷油漆。〔3〕内穿线及导线连接:A导线合格;B按相分色相线为黄、绿、红〔ABC〕、兰色为零线黄绿双色为接地线;C内严禁接头盒内接头必须涂锡箱〔盒〕内线长为1/2箱〔盒〕长度;D六平方以上的多胶铜线连接时须压接线鼻子多胶软线连接时须涂锡。〔4〕器具安装A插座接线正确左零右火上接地不许有误;B插座平直度和高度应符合要求;C开关开启方向一致;D器具完好外表光洁;E配电箱内配线:横平竖直接线正确导线压接结实;F各回路负荷分配符合设计要求;G螺口灯头相线接在中心端子上;H电线、电缆的回路标记应明晰编准确;I相线控制开关;J开关位置便于操作开关边缘距门框边的间隔为0.15~0.2m高度距地面1.3m〔以设计为准〕。〔5〕灯具安装:A灯具重量大于3kg时应固定在螺栓或预埋吊勾上;B软线吊灯的灯具重量在0.5kg以下时采用软线自身吊装大于0.5kg的灯具采用吊链且软电线编入在吊钩内使电线不受力;C灯具固定必须结实可靠不使用木楔每个灯具固定螺钉或螺栓不少于2个;D花灯吊钩圆钢直径不应小于灯具挂销直径并不小于6mm大型花灯的固定及悬吊装置应按灯具重量的2倍做过载试验。E固定灯具带电部件的绝缘材料及提供防触电保护的绝缘材料应耐燃烧和防明火;F灯具高度应符合设计要求;G当灯具距地面高度小于2.4m时可接近裸露导体必须接地〔PE〕可靠并应有专用接地...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

绿地国际城海珀·兰轩精装修样板间电气工程质量监理实施细则
