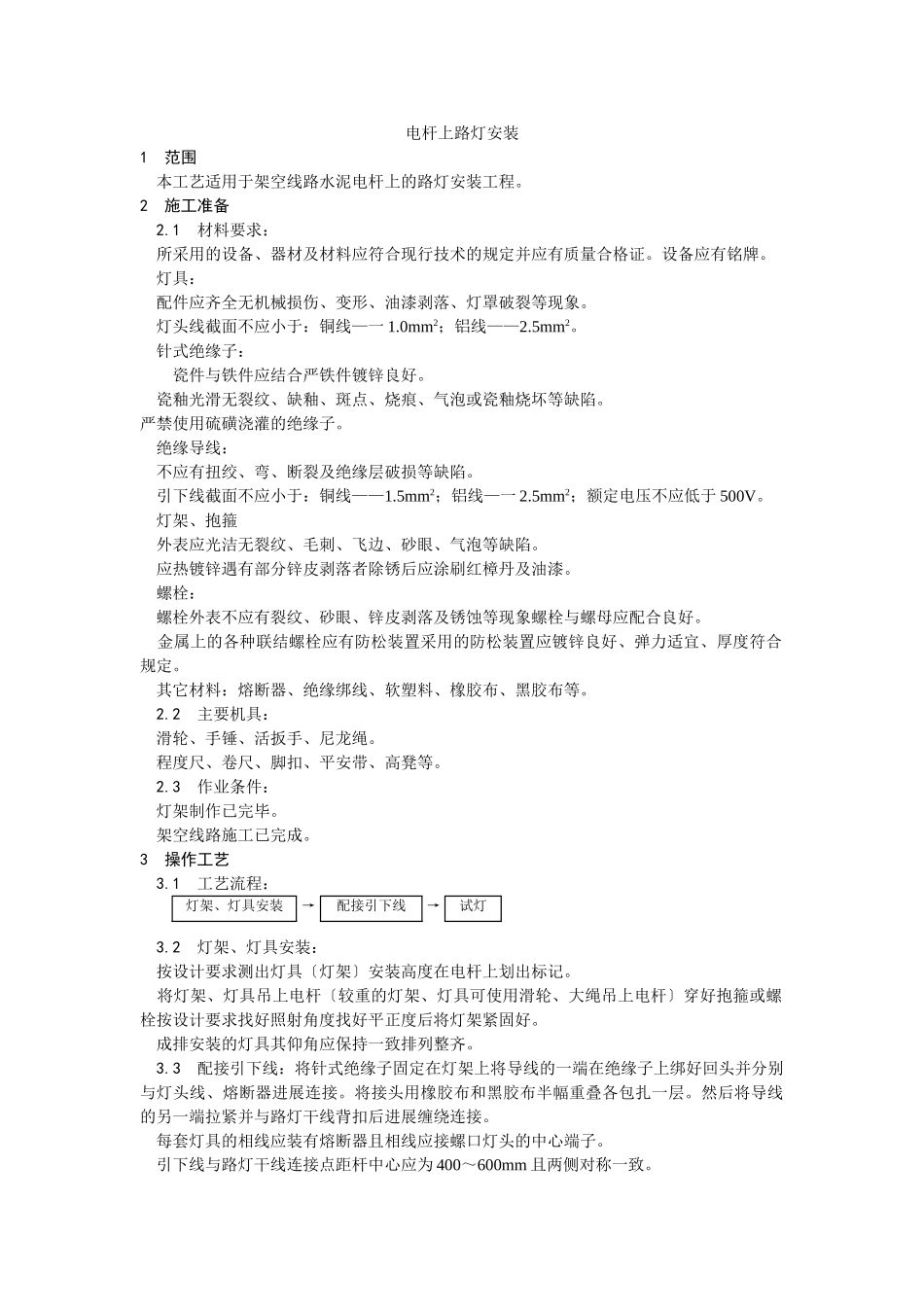

电杆上路灯安装工艺VIP免费

电杆上路灯安装1范围本工艺适用于架空线路水泥电杆上的路灯安装工程。2施工准备2.1材料要求：所采用的设备、器材及材料应符合现行技术的规定并应有质量合格证。设备应有铭牌。灯具：配件应齐全无机械损伤、变形、油漆剥落、灯罩破裂等现象。灯头线截面不应小于：铜线—一1.0mm2；铝线——2.5mm2。针式绝缘子：瓷件与铁件应结合严铁件镀锌良好。瓷釉光滑无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。严禁使用硫磺浇灌的绝缘子。绝缘导线：不应有扭绞、弯、断裂及绝缘层破损等缺陷。引下线截面不应小于：铜线——1.5mm2；铝线—一2.5mm2；额定电压不应低于500V。灯架、抱箍外表应光洁无裂纹、毛刺、飞边、砂眼、气泡等缺陷。应热镀锌遇有部分锌皮剥落者除锈后应涂刷红樟丹及油漆。螺栓：螺栓外表不应有裂纹、砂眼、锌皮剥落及锈蚀等现象螺栓与螺母应配合良好。金属上的各种联结螺栓应有防松装置采用的防松装置应镀锌良好、弹力适宜、厚度符合规定。其它材料：熔断器、绝缘绑线、软塑料、橡胶布、黑胶布等。2.2主要机具：滑轮、手锤、活扳手、尼龙绳。程度尺、卷尺、脚扣、平安带、高凳等。2.3作业条件：灯架制作已完毕。架空线路施工已完成。3操作工艺3.1工艺流程：灯架、灯具安装→配接引下线→试灯3.2灯架、灯具安装：按设计要求测出灯具〔灯架〕安装高度在电杆上划出标记。将灯架、灯具吊上电杆〔较重的灯架、灯具可使用滑轮、大绳吊上电杆〕穿好抱箍或螺栓按设计要求找好照射角度找好平正度后将灯架紧固好。成排安装的灯具其仰角应保持一致排列整齐。3.3配接引下线：将针式绝缘子固定在灯架上将导线的一端在绝缘子上绑好回头并分别与灯头线、熔断器进展连接。将接头用橡胶布和黑胶布半幅重叠各包扎一层。然后将导线的另一端拉紧并与路灯干线背扣后进展缠绕连接。每套灯具的相线应装有熔断器且相线应接螺口灯头的中心端子。引下线与路灯干线连接点距杆中心应为400～600mm且两侧对称一致。引下线凌空段不应有接头长度不应超过4m超过时应加装固定点或使用钢引线。导线进出灯架处应套软塑料并做防水弯。3.4试灯：全部安装工作完毕后送电、试灯并进一步调整灯具的照射角度。4质量4.1保证工程：灯架、灯具、金具的规格、型、质量必须符合设计要求。导线连接必须严、结实。检验：观察检查和检查送电试验调整记录。4.2根本工程：黑色金属金具零件防腐保护完好。检验：观察检查。灯位正确、固定牢靠杆上路灯的引线应拉紧。灯具清洁成排安装的排列整齐。检验：观察检查。5成品保护灯具安装后应防止碰撞。6应注意的质量问题6.1引下线松弛。引下线与干线连接处未背扣或杆上操作时碰撞引下线。6.2灯具照射角度不准确。灯架安装固定不结实使灯臂横向位移或下倾。7质量记录7.1灯具、针式绝缘子、绝缘导线等出厂质量证明。7.2电杆上路灯安装工程预检、自检记录。7.3设计变更洽商记录、开工图。7.4架空线路和杆上电气设备安装分项工程质量检验评定记录。
