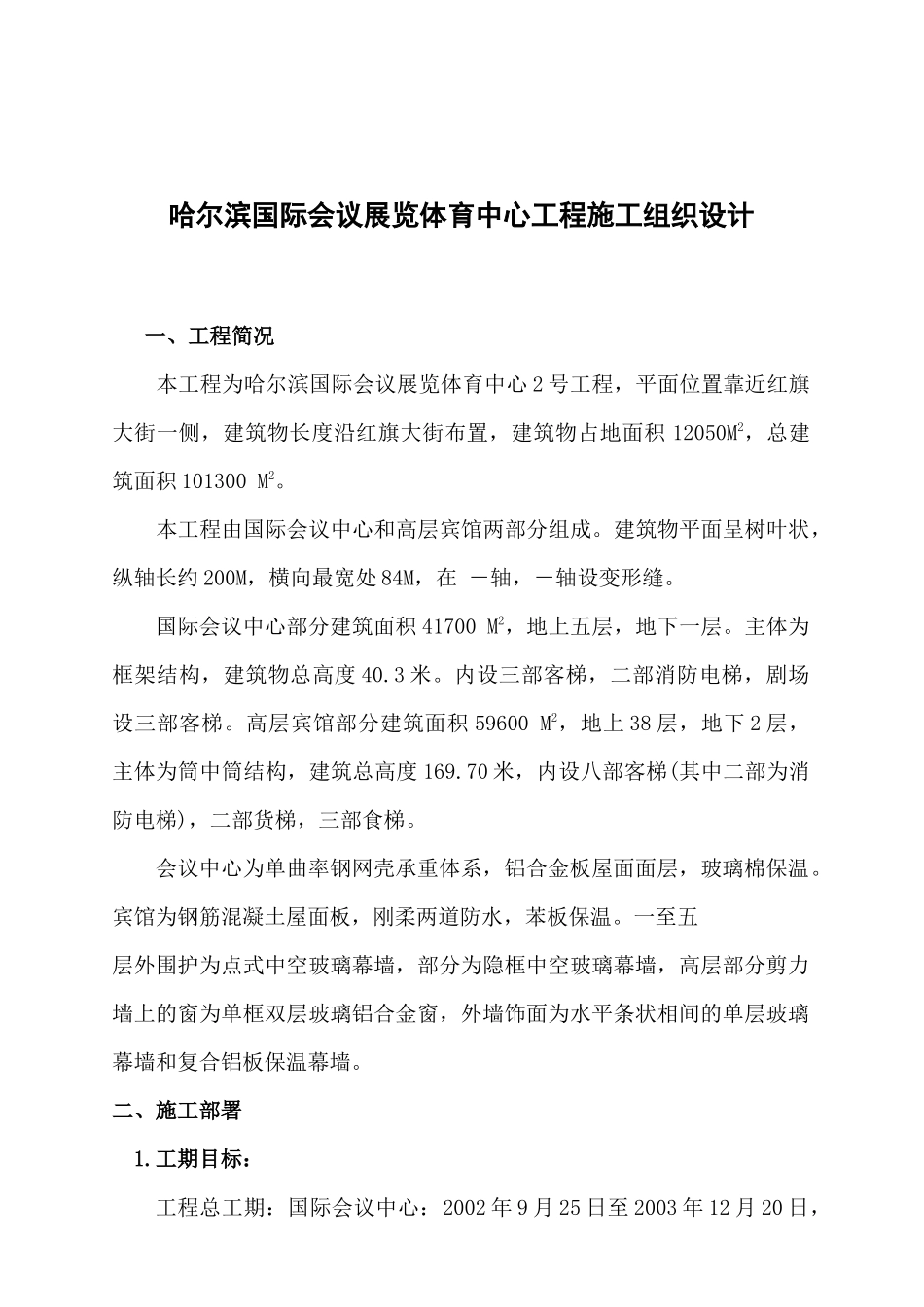

哈尔滨国际会议展览体育中心工程施工组织设计一、工程简况本工程为哈尔滨国际会议展览体育中心2号工程，平面位置靠近红旗大街一侧，建筑物长度沿红旗大街布置，建筑物占地面积12050M2，总建筑面积101300M2。本工程由国际会议中心和高层宾馆两部分组成。建筑物平面呈树叶状，纵轴长约200M，横向最宽处84M，在－轴，－轴设变形缝。国际会议中心部分建筑面积41700M2，地上五层，地下一层。主体为框架结构，建筑物总高度40.3米。内设三部客梯，二部消防电梯，剧场设三部客梯。高层宾馆部分建筑面积59600M2，地上38层，地下2层，主体为筒中筒结构，建筑总高度169.70米，内设八部客梯(其中二部为消防电梯)，二部货梯，三部食梯。会议中心为单曲率钢网壳承重体系，铝合金板屋面面层，玻璃棉保温。宾馆为钢筋混凝土屋面板，刚柔两道防水，苯板保温。一至五层外围护为点式中空玻璃幕墙，部分为隐框中空玻璃幕墙，高层部分剪力墙上的窗为单框双层玻璃铝合金窗，外墙饰面为水平条状相间的单层玻璃幕墙和复合铝板保温幕墙。二、施工部署1.工期目标：工程总工期：国际会议中心：2002年9月25日至2003年12月20日，高层宾馆部分为2002年9月25日至2004年5月5日。2.工程质量目标①本工程质量目标：鲁班奖。②各分部、分项工程质量评定符合国家验评标准，环保检测合格。3.安全生产、文明施工目标①安全生产无重大安全事故发生。②文明施工：达到省级文明施工“样板”工地。③环境保护：达到用户及市民满意。4.施工段划分根据本工程特点，在主体工程施工时，将本工程依据变形缝的位置，共划分为三个施工区段：即—轴为第一施工区段；—轴为第二施工区段；—轴为第三施工区段。各施工段分别组织人力、材力及机具设备，进行内部小流水穿插施工，提前施工进度保证工期。三、施工准备1.施工准备工作计划序号项目工作内容责任单位时间备注1现场准备1）场地平整项目经理部2002、10、12）工程定位及抄平放线项目经理部2002、9、263）验线业主2002、9、264）临设．施工道路及临时用水用电项目经理部2002、10、25）塔吊及设备基础项目经理部2002、10、56）机械设备进场项目经理部2002、9、267）组织劳动力培训及进场劳务公司2002、9、258）作业前进场教育劳务公司2002、9、252技术1）图纸自审项目经理部2002、9、252）图纸会审业主3）编制施工方案项目经理部2002、9、264）单项技术措施及交底项目经理部2002、9、265）加工计划项目经理部2002、9、286）编制施工图预算经济处2002、9、303物资1）材料组进材料处2002、9、262）工具．器具组进材料处2002、9、254通讯对讲机10对材料处2002、9、255资金资金准备财务处2002、9、252.材料供应及进场计划序号材料名称单位2002年度2003年度2004年度1水泥T4000210001002钢筋T150060003砂M320001200010004石子M32000110003.劳动力使用计划序号工种名称2002年度2003年度2004年度9月10月11月3月4月5月6月7月8月9月10月11月12月3月4月5月1钢筋工20150150100200200200120505020202木工50150250150250250250150502020203砼工1515201020202020101010104架子工505050808080808080808080503535355机械工101515152025252525252525151515156电工8888101010101010101088887力工2002502502002502502502502502502002001501001001008电焊工88888888882222229放线员666666666666333310抹灰工50280280280150150505030303011油工502202202202202202201001006012合计367652757577844899117911699898297436434982932932534.主要施工机械设备表序号设备名称型号规格数量自有或租用制造年份性能备注1塔吊QT1202自有2000良好2塔吊QT801自有2000良好3高层电梯SCD2001自有2000良好4龙门架H＝180m1自有1999良好5卷扬机JJK1.61自有2000良好6砼泵HBT604自有1999良好7布料机3自有2001良好8砼搅拌机JS5002自有2000良好9砼搅拌机JS7504自有1999良好10砂浆搅拌机3自有1999良好11压力注浆泵250L3自有1997良好12插入式振捣器20自有1998良好13振捣棒60自有1999良好14平板振捣器4自有2000良好15高压水泵H＝80m3自有2001良好16预应力拉伸机10自有2000良好17履带吊KU12072自有1998良好18套管挤压机GK32619钢筋调直...
