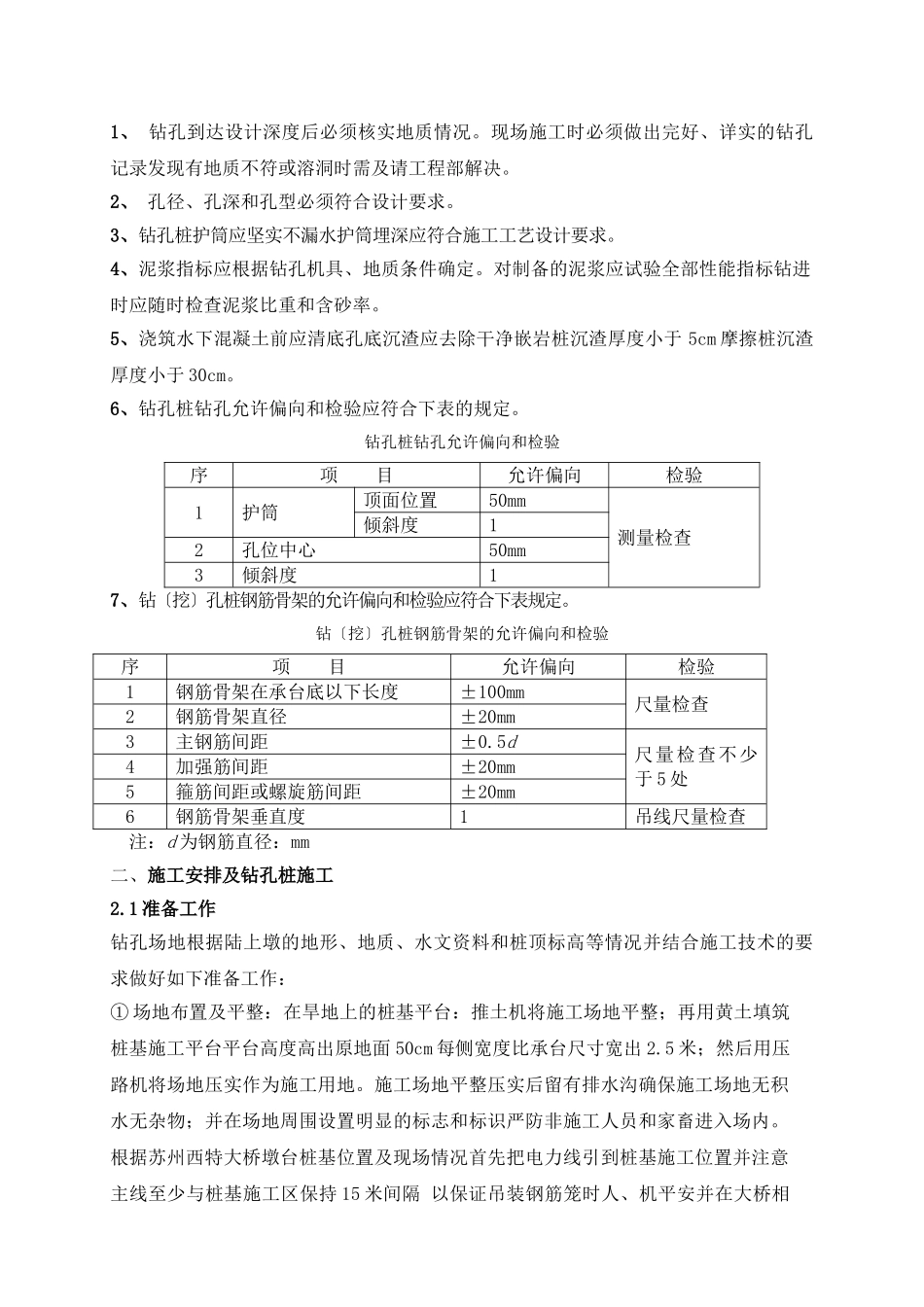

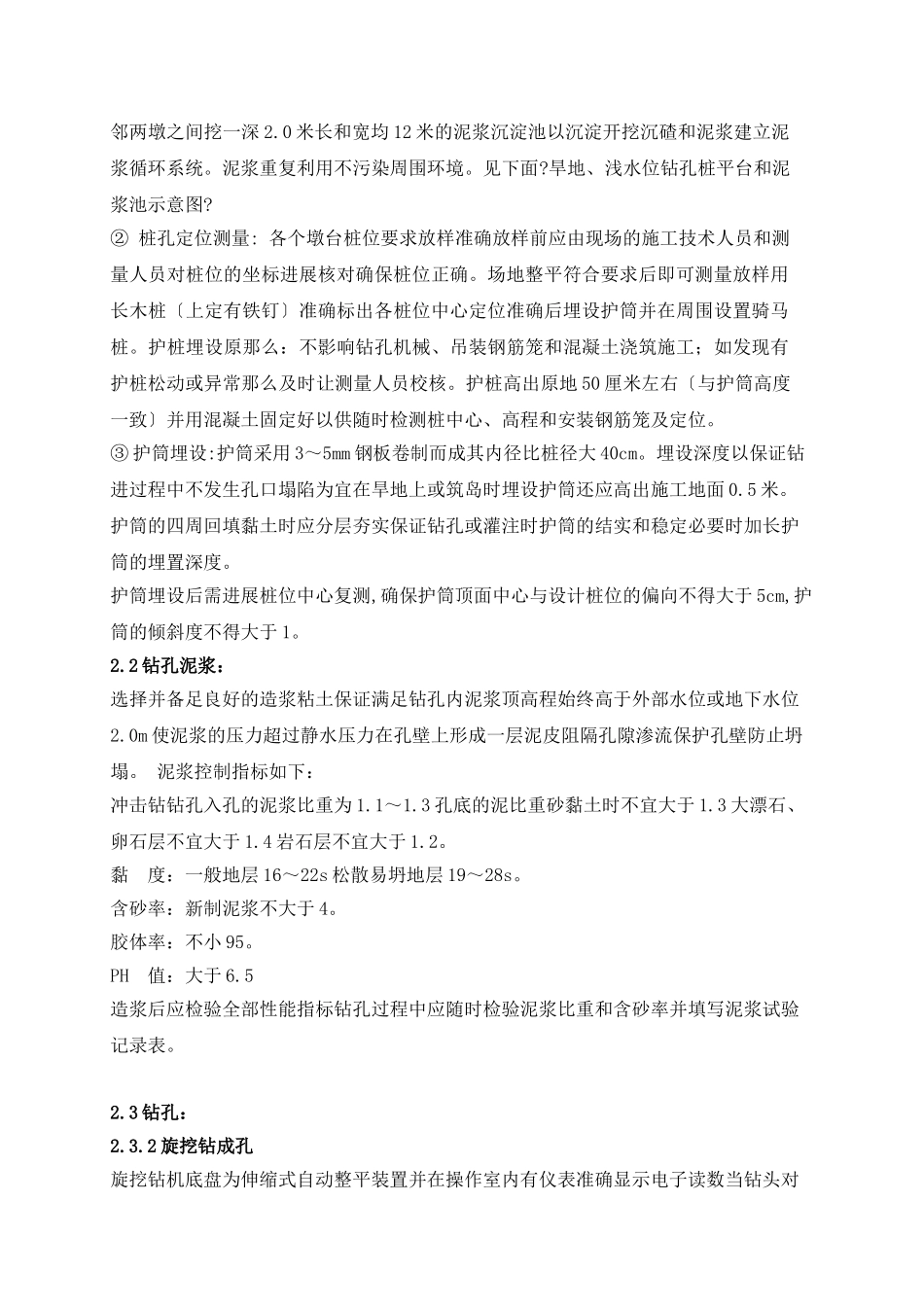

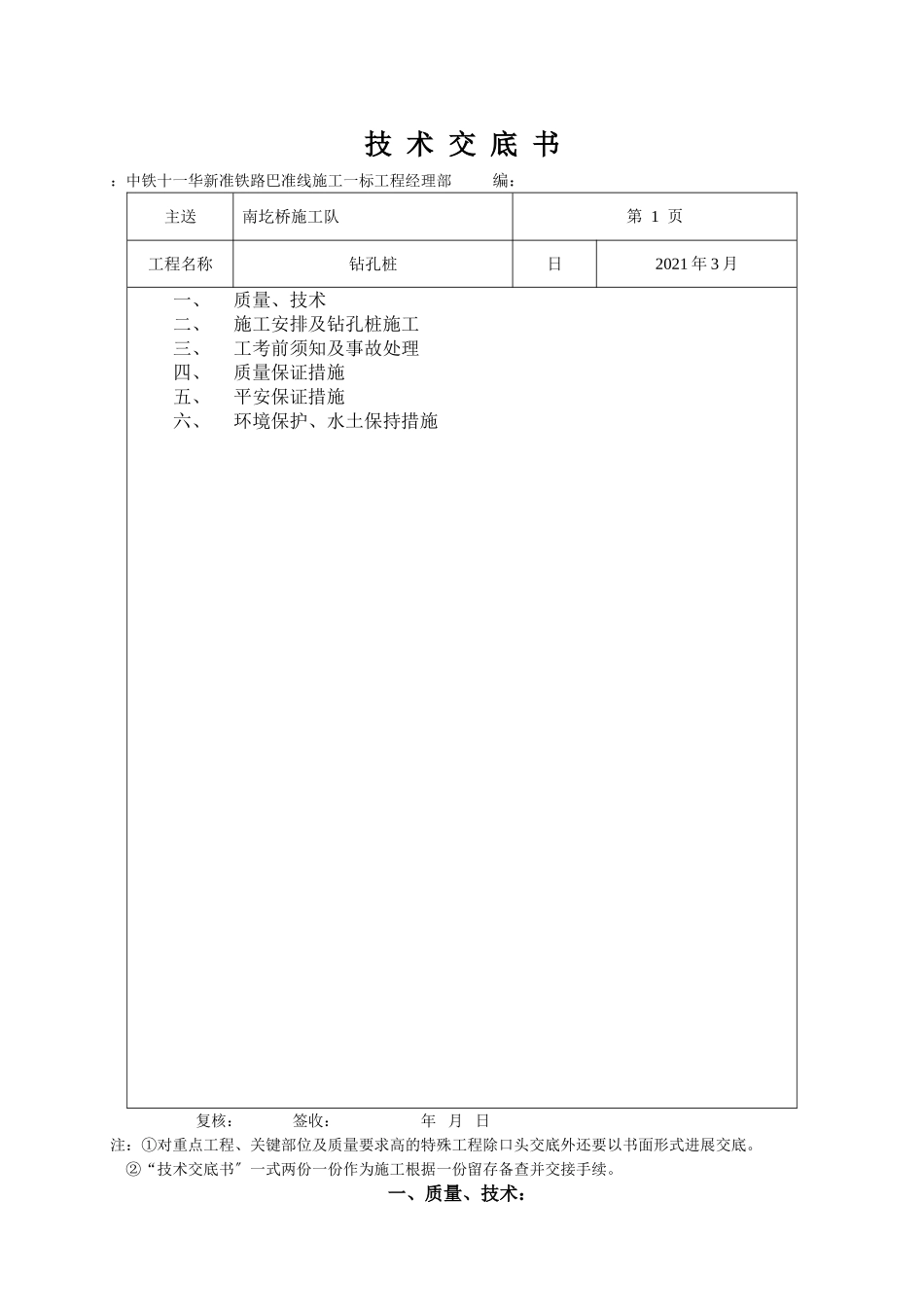

技术交底书：中铁十一华新准铁路巴准线施工一标工程经理部编：主送南圪桥施工队第1页工程名称钻孔桩日2021年3月一、质量、技术二、施工安排及钻孔桩施工三、工考前须知及事故处理四、质量保证措施五、平安保证措施六、环境保护、水土保持措施复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外还要以书面形式进展交底。②“技术交底书〞一式两份一份作为施工根据一份留存备查并交接手续。一、质量、技术：1、钻孔到达设计深度后必须核实地质情况。现场施工时必须做出完好、详实的钻孔记录发现有地质不符或溶洞时需及请工程部解决。2、孔径、孔深和孔型必须符合设计要求。3、钻孔桩护筒应坚实不漏水护筒埋深应符合施工工艺设计要求。4、泥浆指标应根据钻孔机具、地质条件确定。对制备的泥浆应试验全部性能指标钻进时应随时检查泥浆比重和含砂率。5、浇筑水下混凝土前应清底孔底沉渣应去除干净嵌岩桩沉渣厚度小于5cm摩擦桩沉渣厚度小于30cm。6、钻孔桩钻孔允许偏向和检验应符合下表的规定。钻孔桩钻孔允许偏向和检验序项目允许偏向检验1护筒顶面位置50mm测量检查倾斜度12孔位中心50mm3倾斜度17、钻〔挖〕孔桩钢筋骨架的允许偏向和检验应符合下表规定。钻〔挖〕孔桩钢筋骨架的允许偏向和检验序项目允许偏向检验1钢筋骨架在承台底以下长度±100mm尺量检查2钢筋骨架直径±20mm3主钢筋间距±0.5d尺量检查不少于5处4加强筋间距±20mm5箍筋间距或螺旋筋间距±20mm6钢筋骨架垂直度1吊线尺量检查注：d为钢筋直径：mm二、施工安排及钻孔桩施工2.1准备工作钻孔场地根据陆上墩的地形、地质、水文资料和桩顶标高等情况并结合施工技术的要求做好如下准备工作：①场地布置及平整：在旱地上的桩基平台：推土机将施工场地平整；再用黄土填筑桩基施工平台平台高度高出原地面50cm每侧宽度比承台尺寸宽出2.5米；然后用压路机将场地压实作为施工用地。施工场地平整压实后留有排水沟确保施工场地无积水无杂物；并在场地周围设置明显的标志和标识严防非施工人员和家畜进入场内。根据苏州西特大桥墩台桩基位置及现场情况首先把电力线引到桩基施工位置并注意主线至少与桩基施工区保持15米间隔以保证吊装钢筋笼时人、机平安并在大桥相邻两墩之间挖一深2.0米长和宽均12米的泥浆沉淀池以沉淀开挖沉碴和泥浆建立泥浆循环系统。泥浆重复利用不污染周围环境。见下面?旱地、浅水位钻孔桩平台和泥浆池示意图?②桩孔定位测量:各个墩台桩位要求放样准确放样前应由现场的施工技术人员和测量人员对桩位的坐标进展核对确保桩位正确。场地整平符合要求后即可测量放样用长木桩〔上定有铁钉〕准确标出各桩位中心定位准确后埋设护筒并在周围设置骑马桩。护桩埋设原那么：不影响钻孔机械、吊装钢筋笼和混凝土浇筑施工；如发现有护桩松动或异常那么及时让测量人员校核。护桩高出原地50厘米左右〔与护筒高度一致〕并用混凝土固定好以供随时检测桩中心、高程和安装钢筋笼及定位。③护筒埋设:护筒采用3～5mm钢板卷制而成其内径比桩径大40cm。埋设深度以保证钻进过程中不发生孔口塌陷为宜在旱地上或筑岛时埋设护筒还应高出施工地面0.5米。护筒的四周回填黏土时应分层夯实保证钻孔或灌注时护筒的结实和稳定必要时加长护筒的埋置深度。护筒埋设后需进展桩位中心复测,确保护筒顶面中心与设计桩位的偏向不得大于5cm,护筒的倾斜度不得大于1。2.2钻孔泥浆：选择并备足良好的造浆粘土保证满足钻孔内泥浆顶高程始终高于外部水位或地下水位2.0m使泥浆的压力超过静水压力在孔壁上形成一层泥皮阻隔孔隙渗流保护孔壁防止坍塌。泥浆控制指标如下：冲击钻钻孔入孔的泥浆比重为1.1～1.3孔底的泥比重砂黏土时不宜大于1.3大漂石、卵石层不宜大于1.4岩石层不宜大于1.2。黏度：一般地层16～22s松散易坍地层19～28s。含砂率：新制泥浆不大于4。胶体率：不小95。PH值：大于6.5造浆后应检验全部性能指标钻孔过程中应随时检验泥浆比重和含砂率并填写泥浆试验记录表。2.3钻孔：2.3.2旋挖钻成孔旋挖钻机底盘为伸缩式自动整平装置并在操作室内有仪表准确显示电子读数当钻头对准桩位中心十字线时各项数据即可锁定勿需再作调整。钻...
