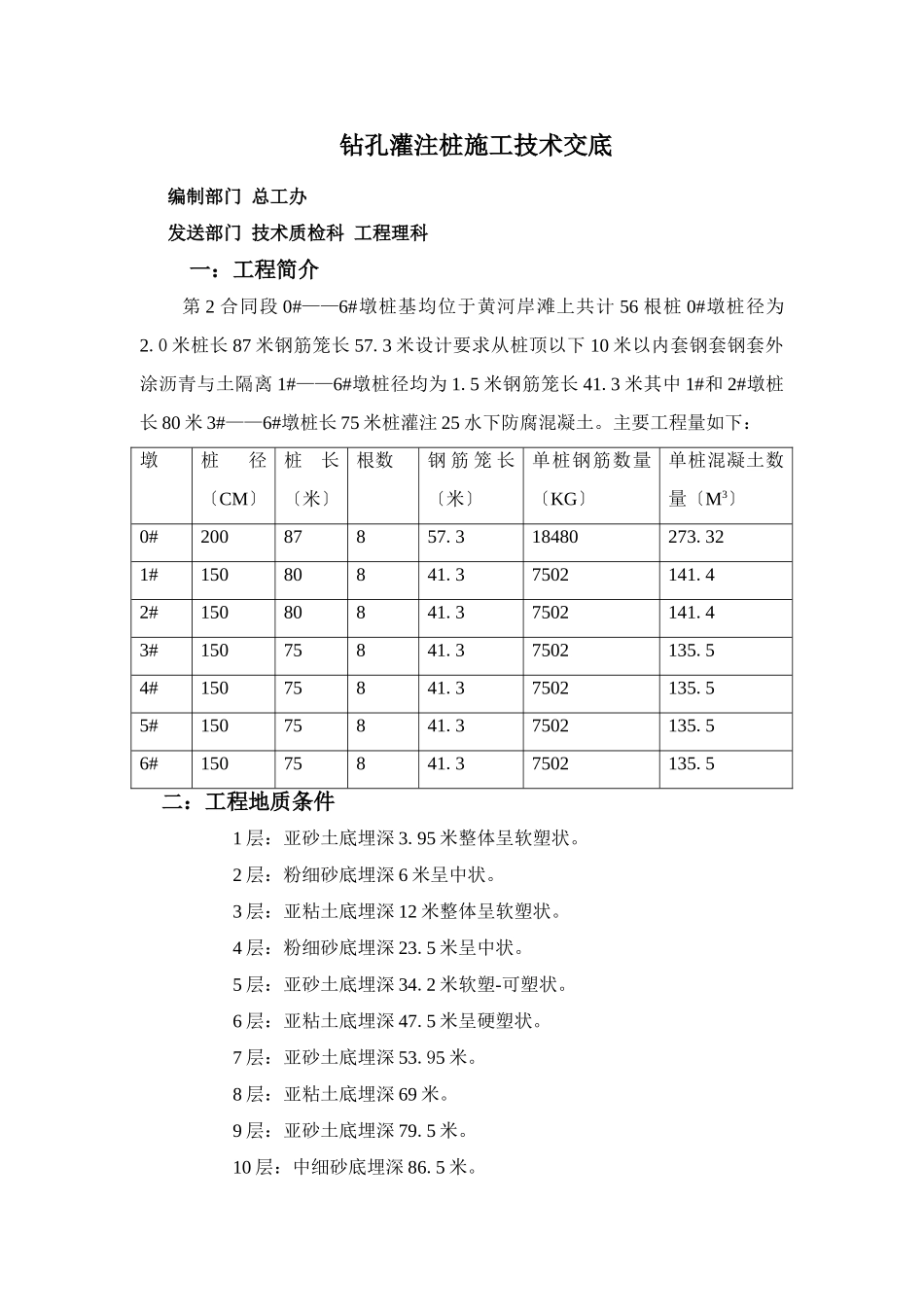

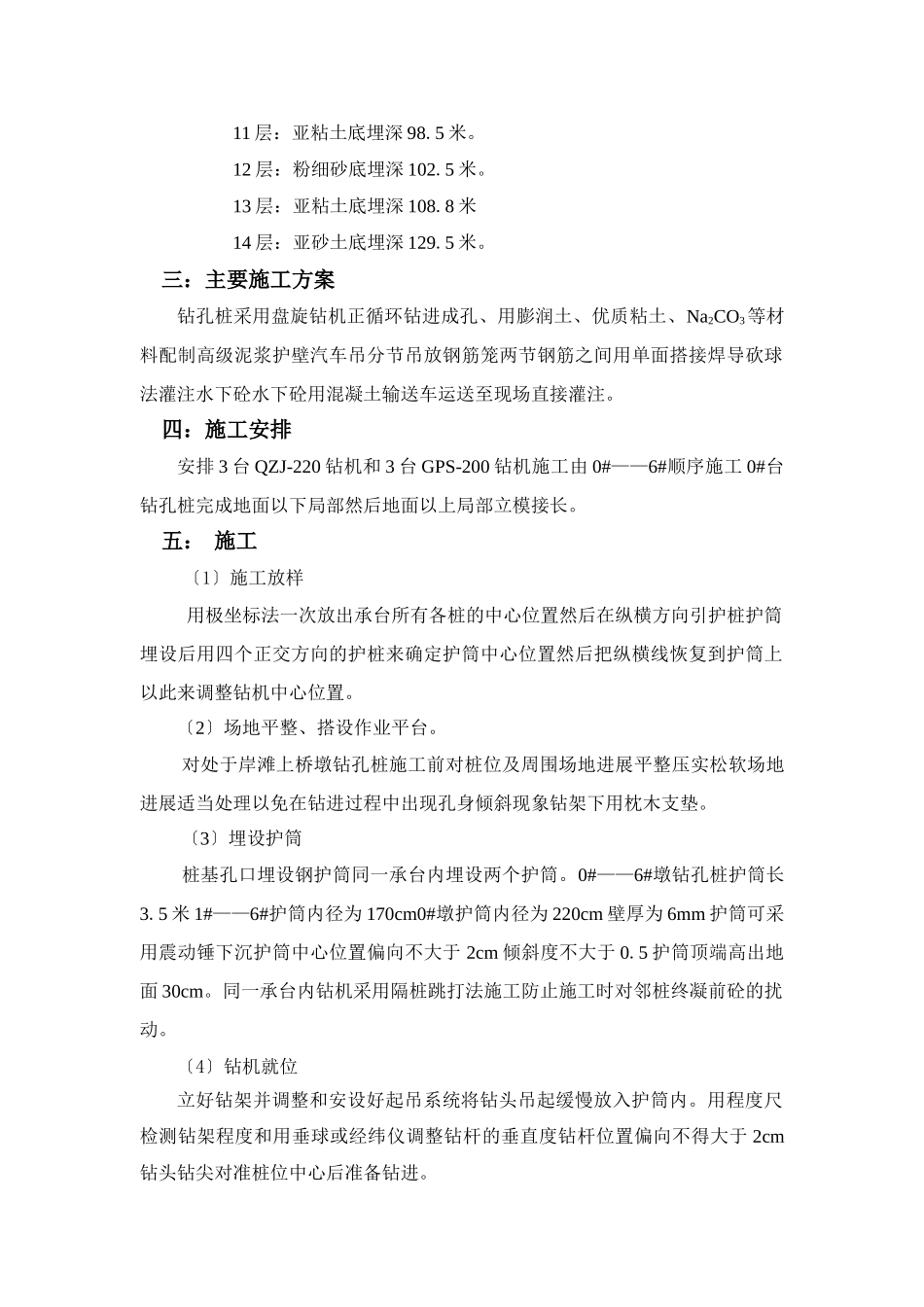

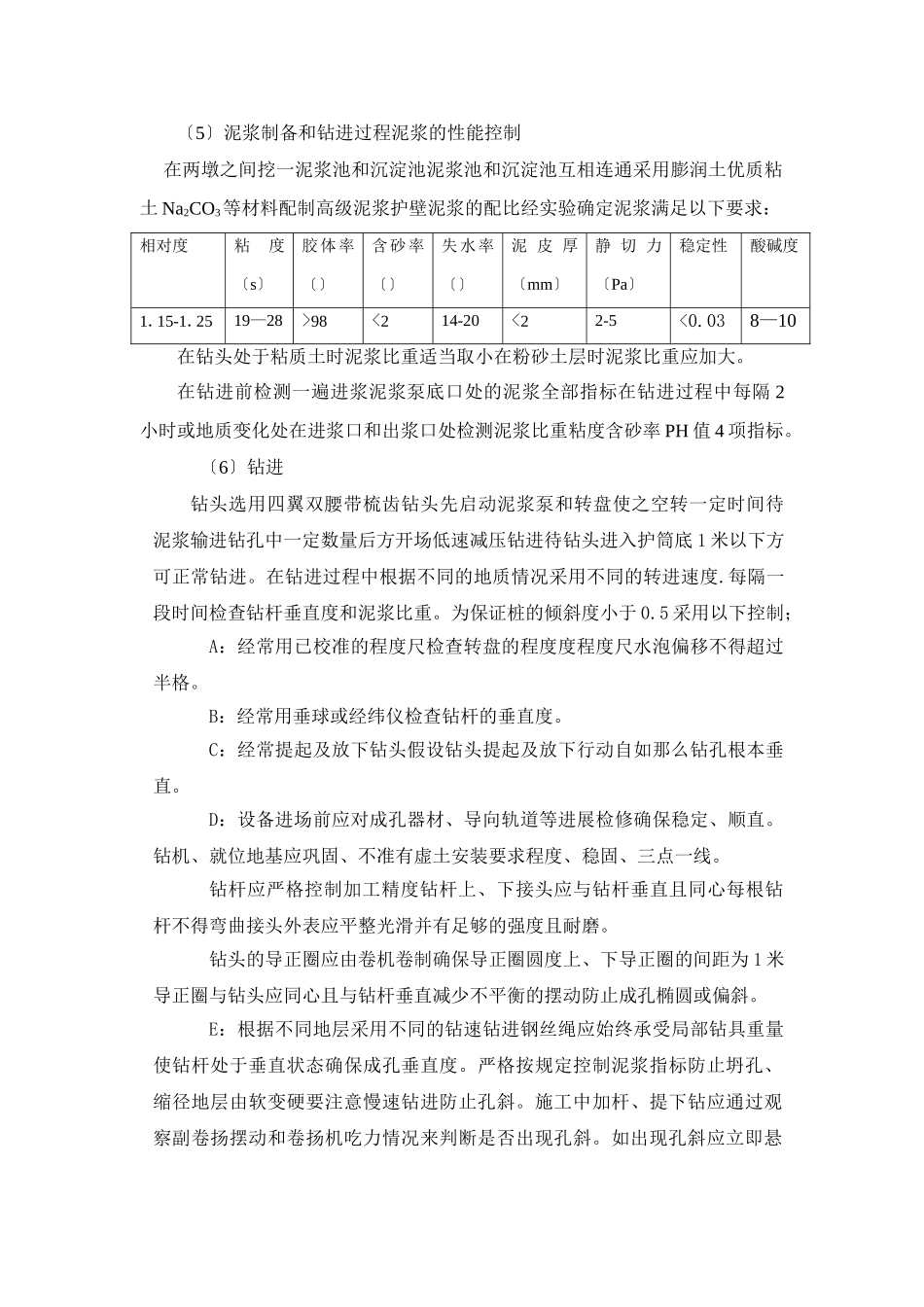

钻孔灌注桩施工技术交底编制部门总工办发送部门技术质检科工程理科一：工程简介第2合同段0#——6#墩桩基均位于黄河岸滩上共计56根桩0#墩桩径为2.0米桩长87米钢筋笼长57.3米设计要求从桩顶以下10米以内套钢套钢套外涂沥青与土隔离1#——6#墩桩径均为1.5米钢筋笼长41.3米其中1#和2#墩桩长80米3#——6#墩桩长75米桩灌注25水下防腐混凝土。主要工程量如下：墩桩径〔CM〕桩长〔米〕根数钢筋笼长〔米〕单桩钢筋数量〔KG〕单桩混凝土数量〔M3〕0#20087857.318480273.321#15080841.37502141.42#15080841.37502141.43#15075841.37502135.54#15075841.37502135.55#15075841.37502135.56#15075841.37502135.5二：工程地质条件1层：亚砂土底埋深3.95米整体呈软塑状。2层：粉细砂底埋深6米呈中状。3层：亚粘土底埋深12米整体呈软塑状。4层：粉细砂底埋深23.5米呈中状。5层：亚砂土底埋深34.2米软塑-可塑状。6层：亚粘土底埋深47.5米呈硬塑状。7层：亚砂土底埋深53.95米。8层：亚粘土底埋深69米。9层：亚砂土底埋深79.5米。10层：中细砂底埋深86.5米。11层：亚粘土底埋深98.5米。12层：粉细砂底埋深102.5米。13层：亚粘土底埋深108.8米14层：亚砂土底埋深129.5米。三：主要施工方案钻孔桩采用盘旋钻机正循环钻进成孔、用膨润土、优质粘土、Na2CO3等材料配制高级泥浆护壁汽车吊分节吊放钢筋笼两节钢筋之间用单面搭接焊导砍球法灌注水下砼水下砼用混凝土输送车运送至现场直接灌注。四：施工安排安排3台QZJ-220钻机和3台GPS-200钻机施工由0#——6#顺序施工0#台钻孔桩完成地面以下局部然后地面以上局部立模接长。五：施工〔1〕施工放样用极坐标法一次放出承台所有各桩的中心位置然后在纵横方向引护桩护筒埋设后用四个正交方向的护桩来确定护筒中心位置然后把纵横线恢复到护筒上以此来调整钻机中心位置。〔2〕场地平整、搭设作业平台。对处于岸滩上桥墩钻孔桩施工前对桩位及周围场地进展平整压实松软场地进展适当处理以免在钻进过程中出现孔身倾斜现象钻架下用枕木支垫。〔3〕埋设护筒桩基孔口埋设钢护筒同一承台内埋设两个护筒。0#——6#墩钻孔桩护筒长3.5米1#——6#护筒内径为170cm0#墩护筒内径为220cm壁厚为6mm护筒可采用震动锤下沉护筒中心位置偏向不大于2cm倾斜度不大于0.5护筒顶端高出地面30cm。同一承台内钻机采用隔桩跳打法施工防止施工时对邻桩终凝前砼的扰动。〔4〕钻机就位立好钻架并调整和安设好起吊系统将钻头吊起缓慢放入护筒内。用程度尺检测钻架程度和用垂球或经纬仪调整钻杆的垂直度钻杆位置偏向不得大于2cm钻头钻尖对准桩位中心后准备钻进。〔5〕泥浆制备和钻进过程泥浆的性能控制在两墩之间挖一泥浆池和沉淀池泥浆池和沉淀池互相连通采用膨润土优质粘土Na2CO3等材料配制高级泥浆护壁泥浆的配比经实验确定泥浆满足以下要求：相对度粘度〔s〕胶体率〔〕含砂率〔〕失水率〔〕泥皮厚〔mm〕静切力〔Pa〕稳定性酸碱度1.15-1.2519—28>98<214-20<22-5<0.038—10在钻头处于粘质土时泥浆比重适当取小在粉砂土层时泥浆比重应加大。在钻进前检测一遍进浆泥浆泵底口处的泥浆全部指标在钻进过程中每隔2小时或地质变化处在进浆口和出浆口处检测泥浆比重粘度含砂率PH值4项指标。〔6〕钻进钻头选用四翼双腰带梳齿钻头先启动泥浆泵和转盘使之空转一定时间待泥浆输进钻孔中一定数量后方开场低速减压钻进待钻头进入护筒底1米以下方可正常钻进。在钻进过程中根据不同的地质情况采用不同的转进速度.每隔一段时间检查钻杆垂直度和泥浆比重。为保证桩的倾斜度小于0.5采用以下控制；A：经常用已校准的程度尺检查转盘的程度度程度尺水泡偏移不得超过半格。B：经常用垂球或经纬仪检查钻杆的垂直度。C：经常提起及放下钻头假设钻头提起及放下行动自如那么钻孔根本垂直。D：设备进场前应对成孔器材、导向轨道等进展检修确保稳定、顺直。钻机、就位地基应巩固、不准有虚土安装要求程度、稳固、三点一线。钻杆应严格控制加工精度钻杆上、下接头应与钻杆垂直且同心每根钻杆不得弯曲接头外表应平整光滑并有足够的强度且耐磨。钻头的导正圈应由卷机卷制确保导正圈圆度上、下导正圈的间距为1米导正圈与钻头应同心且与...
