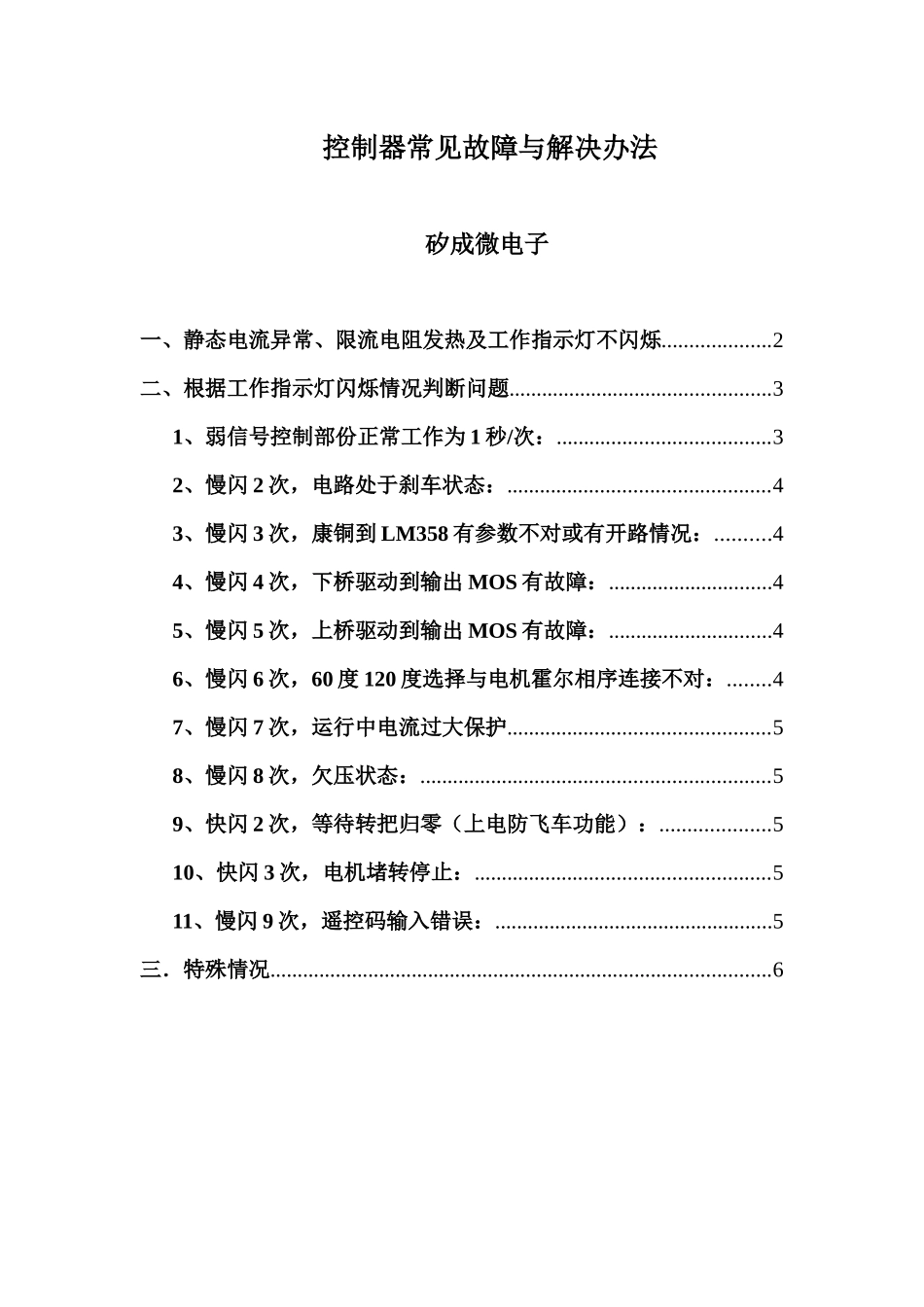

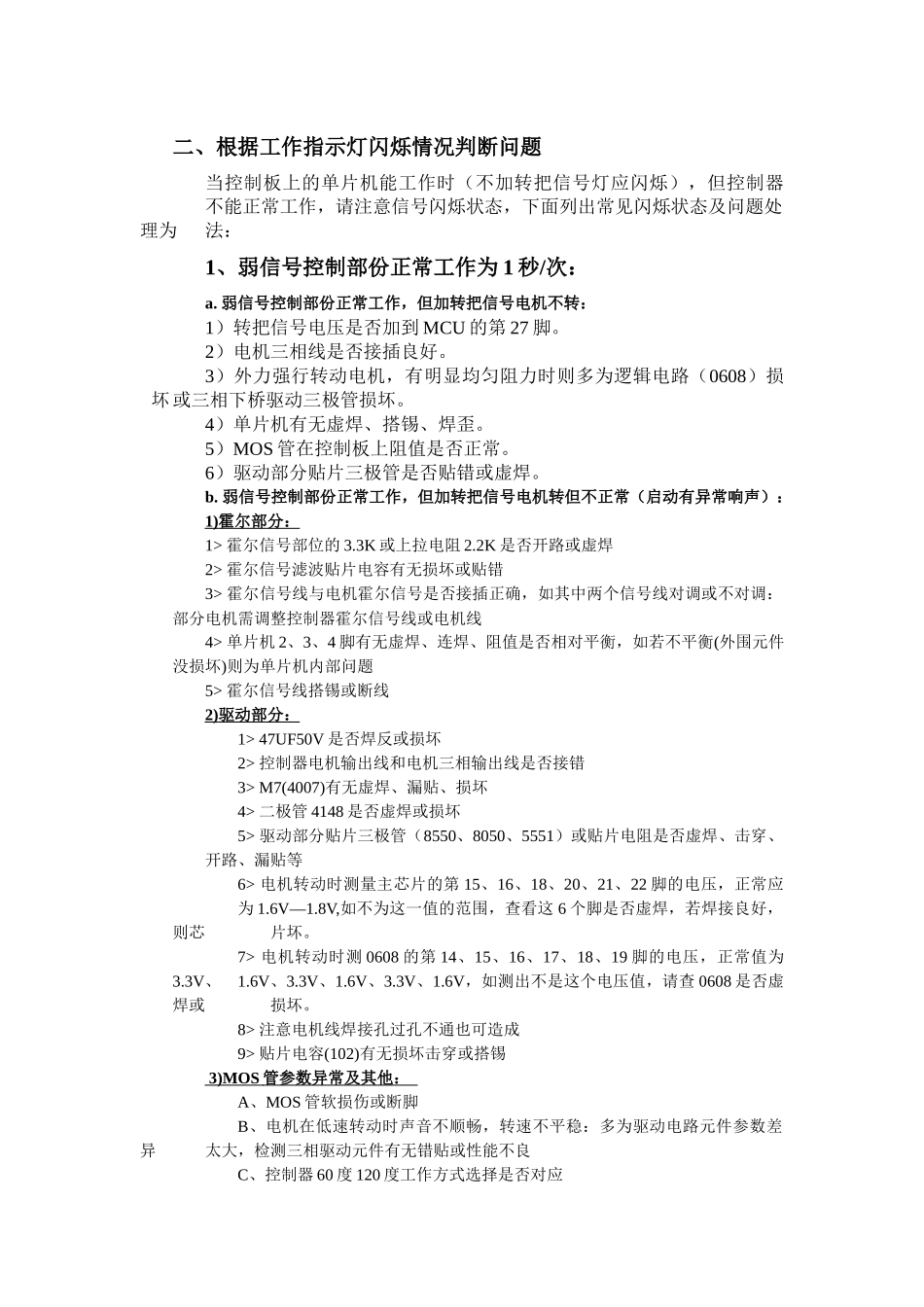

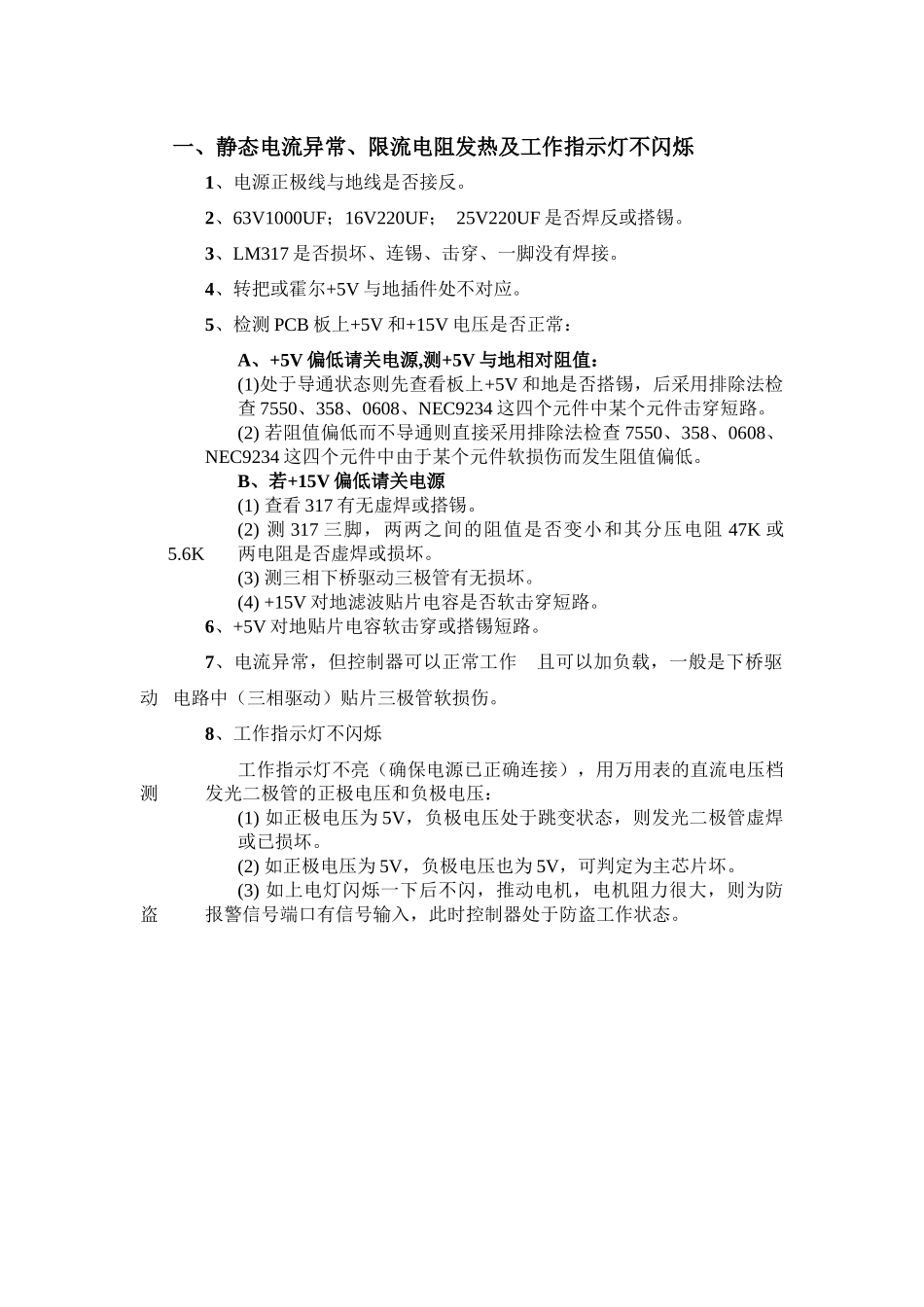

控制器常见故障与解决办法矽成微电子一、静态电流异常、限流电阻发热及工作指示灯不闪烁....................2二、根据工作指示灯闪烁情况判断问题................................................31、弱信号控制部份正常工作为1秒/次:.......................................32、慢闪2次,电路处于刹车状态:................................................43、慢闪3次,康铜到LM358有参数不对或有开路情况:..........44、慢闪4次,下桥驱动到输出MOS有故障:..............................45、慢闪5次,上桥驱动到输出MOS有故障:..............................46、慢闪6次,60度120度选择与电机霍尔相序连接不对:........47、慢闪7次,运行中电流过大保护................................................58、慢闪8次,欠压状态:................................................................59、快闪2次,等待转把归零(上电防飞车功能):....................510、快闪3次,电机堵转停止:......................................................511、慢闪9次,遥控码输入错误:...................................................5三.特殊情况............................................................................................6一、静态电流异常、限流电阻发热及工作指示灯不闪烁1、电源正极线与地线是否接反。2、63V1000UF;16V220UF;25V220UF是否焊反或搭锡。3、LM317是否损坏、连锡、击穿、一脚没有焊接。4、转把或霍尔+5V与地插件处不对应。5、检测PCB板上+5V和+15V电压是否正常:A、+5V偏低请关电源,测+5V与地相对阻值:(1)处于导通状态则先查看板上+5V和地是否搭锡,后采用排除法检查7550、358、0608、NEC9234这四个元件中某个元件击穿短路。(2)若阻值偏低而不导通则直接采用排除法检查7550、358、0608、NEC9234这四个元件中由于某个元件软损伤而发生阻值偏低。B、若+15V偏低请关电源(1)查看317有无虚焊或搭锡。(2)测317三脚,两两之间的阻值是否变小和其分压电阻47K或5.6K两电阻是否虚焊或损坏。(3)测三相下桥驱动三极管有无损坏。(4)+15V对地滤波贴片电容是否软击穿短路。6、+5V对地贴片电容软击穿或搭锡短路。7、电流异常,但控制器可以正常工作且可以加负载,一般是下桥驱动电路中(三相驱动)贴片三极管软损伤。8、工作指示灯不闪烁工作指示灯不亮(确保电源已正确连接),用万用表的直流电压档测发光二极管的正极电压和负极电压:(1)如正极电压为5V,负极电压处于跳变状态,则发光二极管虚焊或已损坏。(2)如正极电压为5V,负极电压也为5V,可判定为主芯片坏。(3)如上电灯闪烁一下后不闪,推动电机,电机阻力很大,则为防盗报警信号端口有信号输入,此时控制器处于防盗工作状态。二、根据工作指示灯闪烁情况判断问题当控制板上的单片机能工作时(不加转把信号灯应闪烁),但控制器不能正常工作,请注意信号闪烁状态,下面列出常见闪烁状态及问题处理为法:1、弱信号控制部份正常工作为1秒/次:a.弱信号控制部份正常工作,但加转把信号电机不转:1)转把信号电压是否加到MCU的第27脚。2)电机三相线是否接插良好。3)外力强行转动电机,有明显均匀阻力时则多为逻辑电路(0608)损坏或三相下桥驱动三极管损坏。4)单片机有无虚焊、搭锡、焊歪。5)MOS管在控制板上阻值是否正常。6)驱动部分贴片三极管是否贴错或虚焊。b.弱信号控制部份正常工作,但加转把信号电机转但不正常(启动有异常响声):1)霍尔部分:1>霍尔信号部位的3.3K或上拉电阻2.2K是否开路或虚焊2>霍尔信号滤波贴片电容有无损坏或贴错3>霍尔信号线与电机霍尔信号是否接插正确,如其中两个信号线对调或不对调:部分电机需调整控制器霍尔信号线或电机线4>单片机2、3、4脚有无虚焊、连焊、阻值是否相对平衡,如若不平衡(外围元件没损坏)则为单片机内部问题5>霍尔信号线搭锡或断线2)驱动部分:1>47UF50V是否焊反或损坏2>控制器电机输出线和电机三相输出线是否接错3>M7(4007)有无虚焊、漏贴、损坏4>二极管4148是否虚焊或损坏5>驱动部分贴片三极管(8550、8050、5551...
