某医院医技综合楼砌体工程技术交底VIP专享VIP免费

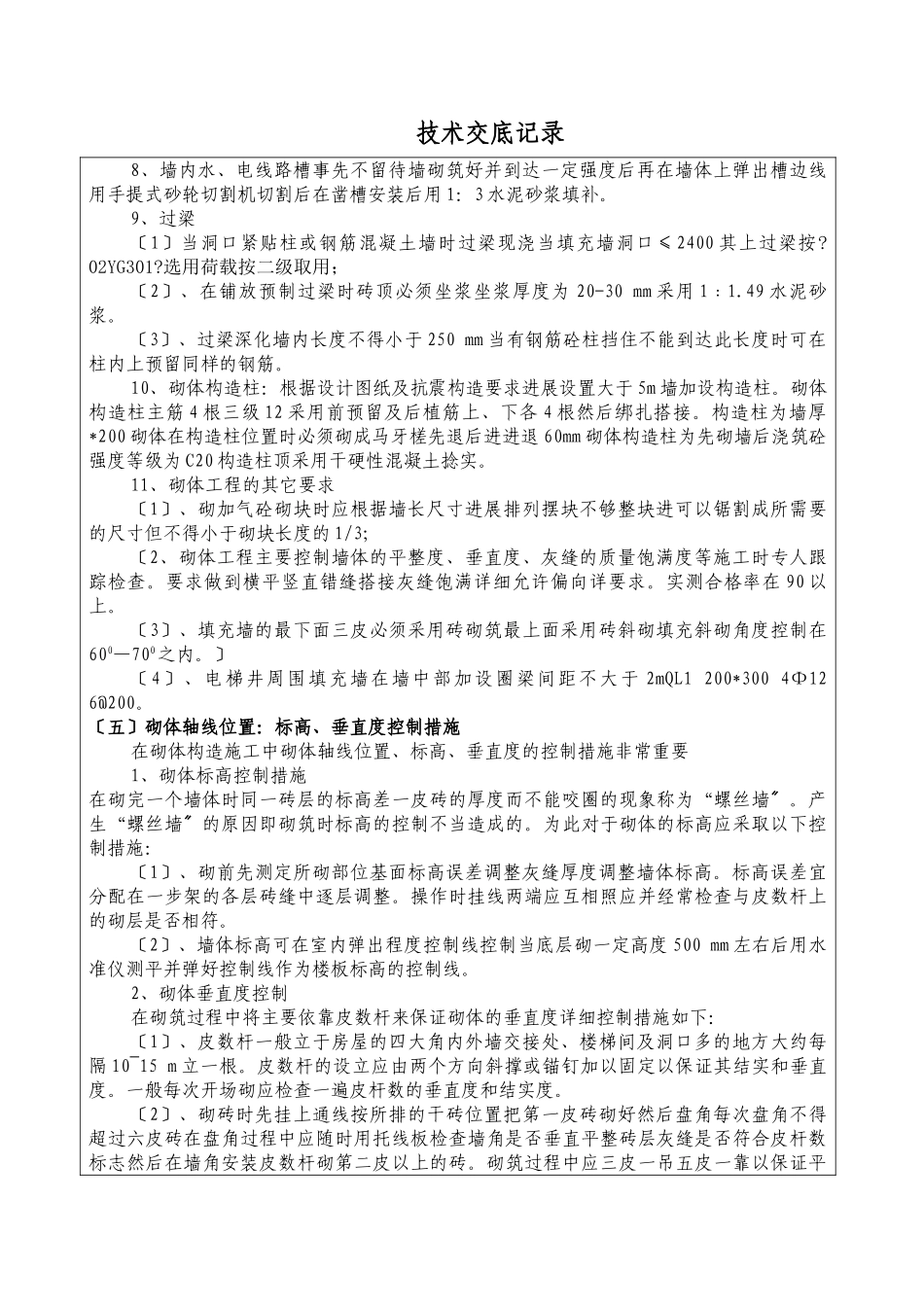

工程名称黄冈中医医院医技综合楼工程部位砌体工程工程编时间2011年3月17日内容:本工程为黄冈中医医院医技综合楼工程砌筑砂浆为M5混合砂浆、M7.5水泥砂浆砌块强度为A3.5,型600*300*200卫生间砌块强度为A7.5型600*300*100详细根据图纸要求进展砌筑。〔一〕材料的要求1、水泥为P.S.A32.5水泥。2、砂：采用中粗砂并应过筛含泥量不得大于23、水：采用干净水。4、外加剂：为使砌筑时砂浆和易性良好在砂浆中参加石灰王掺量取水泥重量的0.2。5、砖及砌块：砖及砌块进场时应有出厂合格证书合格证书中须注明厂名、证书字、发证日、砖等级、强度等级、耐久性实验是否符合要求及签章。在使用前进展检验不合格严禁使用。〔二〕砂浆配合比本工程采用砂浆配合比参见本工程砂浆配合比单。〔三〕砌筑前的准备1、根据图纸进展放线确定构造柱位置及门窗洞口位置、尺寸、标高。2、卫生间、外墙墙体砌筑前先浇150高C20素砼翻边同墙厚。〔四〕砌筑工艺控制措施1、砖在砌筑之前必须浇水润湿润湿后砖含水率宜为10-15。2、砌筑前先弹出墙体控制线并要摆砖调整灰缝粘土砖灰缝的厚度为8-12mm一般取10mm加砌块墙程度灰缝为15mm竖直灰缝为20mm。灰缝要用20PVC处理处理后用扫把清扫墙面。3、砌筑前应先立好皮数杆。4、一天内砌筑高度：外墙雨天不能大于1.2m内墙或晴天砌外墙不得超过1.8m。5、相穿插的墙体必须优先同时砌筑不允许留直槎口6、墙与柱之间用拉结筋连接根据砖的模数进展设置框架柱、剪力墙与填充墙锚拉筋采用植筋的方法砌体填充墙应沿墙体每隔500mm设2Ф6拉结筋长度为700mm及1/5墙长的较大值。拉接筋的位置必须与灰缝平齐在弹线、立皮数杆时必须标出拉结筋位置以便焊接。当墙高大于4m时应在门洞口顶标高处(或设开门洞墙高的一半处)设通长圈梁一道断面为墙厚×200立筋为4Ф16,箍筋为8@150砼强度C20。100厚在三分点设两道。7、墙体内预埋孔洞必须位置准确防火门洞口处木砖设置位置为：距上下洞口180mm洞口中点设一处。〔木砖为预制素混凝土块〕技术交底记录8、墙内水、电线路槽事先不留待墙砌筑好并到达一定强度后再在墙体上弹出槽边线用手提式砂轮切割机切割后在凿槽安装后用1：3水泥砂浆填补。9、过梁〔1〕当洞口紧贴柱或钢筋混凝土墙时过梁现浇当填充墙洞口≤2400其上过梁按?02YG301?选用荷载按二级取用；〔2〕、在铺放预制过梁时砖顶必须坐浆坐浆厚度为20-30mm采用1﹕1.49水泥砂浆。〔3〕、过梁深化墙内长度不得小于250mm当有钢筋砼柱挡住不能到达此长度时可在柱内上预留同样的钢筋。10、砌体构造柱：根据设计图纸及抗震构造要求进展设置大于5m墙加设构造柱。砌体构造柱主筋4根三级12采用前预留及后植筋上、下各4根然后绑扎搭接。构造柱为墙厚*200砌体在构造柱位置时必须砌成马牙槎先退后进进退60mm砌体构造柱为先砌墙后浇筑砼强度等级为C20构造柱顶采用干硬性混凝土捻实。11、砌体工程的其它要求〔1〕、砌加气砼砌块时应根据墙长尺寸进展排列摆块不够整块进可以锯割成所需要的尺寸但不得小于砌块长度的1/3；〔2、砌体工程主要控制墙体的平整度、垂直度、灰缝的质量饱满度等施工时专人跟踪检查。要求做到横平竖直错缝搭接灰缝饱满详细允许偏向详要求。实测合格率在90以上。〔3〕、填充墙的最下面三皮必须采用砖砌筑最上面采用砖斜砌填充斜砌角度控制在600—700之内。〕〔4〕、电梯井周围填充墙在墙中部加设圈梁间距不大于2mQL1200*3004Ф126@200。〔五〕砌体轴线位置：标高、垂直度控制措施在砌体构造施工中砌体轴线位置、标高、垂直度的控制措施非常重要1、砌体标高控制措施在砌完一个墙体时同一砖层的标高差一皮砖的厚度而不能咬圈的现象称为“螺丝墙。产〞生“螺丝墙的原因即砌筑时标高的控制不当造成的。为此对于砌体的标高应采取以下控〞制措施：〔1〕、砌前先测定所砌部位基面标高误差调整灰缝厚度调整墙体标高。标高误差宜分配在一步架的各层砖缝中逐层调整。操作时挂线两端应互相照应并经常检查与皮数杆上的砌层是否相符。〔2〕、墙体标高可在室内弹出程度控制线控制当底层砌一定高度500mm左右后用水准仪测平并弹好控制线作为楼板标高的控制线。2、砌体垂直度控制在砌筑过程中将主要依靠皮数...
