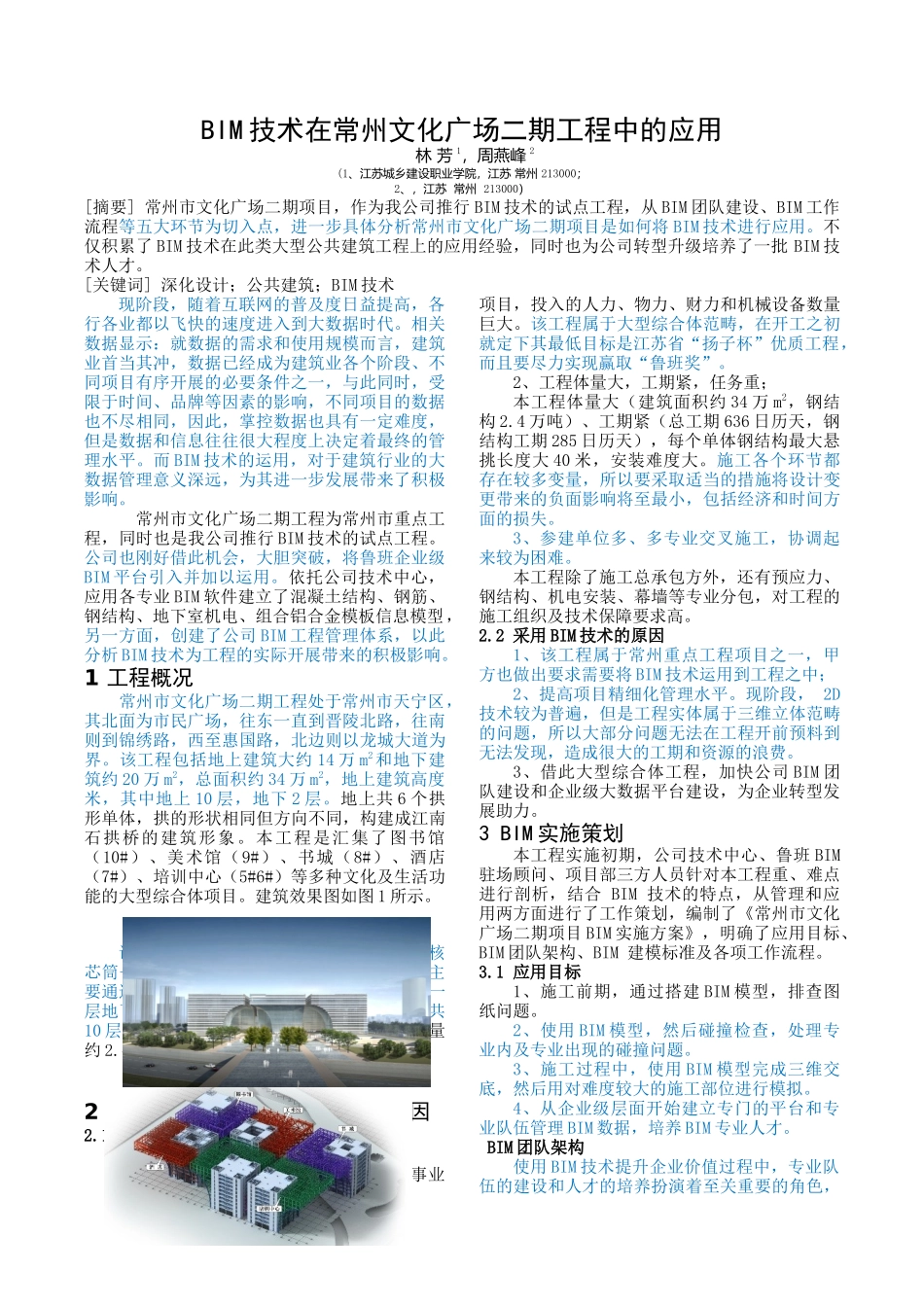

BIM技术在常州文化广场二期工程中的应用林芳1，周燕峰2(1、江苏城乡建设职业学院，江苏常州213000；2、，江苏常州213000）[摘要]常州市文化广场二期项目，作为我公司推行BIM技术的试点工程，从BIM团队建设、BIM工作流程等五大环节为切入点，进一步具体分析常州市文化广场二期项目是如何将BIM技术进行应用。不仅积累了BIM技术在此类大型公共建筑工程上的应用经验，同时也为公司转型升级培养了一批BIM技术人才。[关键词]深化设计；公共建筑；BIM技术现阶段，随着互联网的普及度日益提高，各行各业都以飞快的速度进入到大数据时代。相关数据显示：就数据的需求和使用规模而言，建筑业首当其冲，数据已经成为建筑业各个阶段、不同项目有序开展的必要条件之一，与此同时，受限于时间、品牌等因素的影响，不同项目的数据也不尽相同，因此，掌控数据也具有一定难度，但是数据和信息往往很大程度上决定着最终的管理水平。而BIM技术的运用，对于建筑行业的大数据管理意义深远，为其进一步发展带来了积极影响。常州市文化广场二期工程为常州市重点工程，同时也是我公司推行BIM技术的试点工程。公司也刚好借此机会，大胆突破，将鲁班企业级BIM平台引入并加以运用。依托公司技术中心，应用各专业BIM软件建立了混凝土结构、钢筋、钢结构、地下室机电、组合铝合金模板信息模型，另一方面，创建了公司BIM工程管理体系，以此分析BIM技术为工程的实际开展带来的积极影响。1工程概况常州市文化广场二期工程处于常州市天宁区，其北面为市民广场，往东一直到晋陵北路，往南则到锦绣路，西至惠国路，北边则以龙城大道为界。该工程包括地上建筑大约14万m2和地下建筑约20万m2，总面积约34万m2，地上建筑高度米，其中地上10层，地下2层。地上共6个拱形单体，拱的形状相同但方向不同，构建成江南石拱桥的建筑形象。本工程是汇集了图书馆（10#）、美术馆（9#）、书城（8#）、酒店（7#）、培训中心（5#6#）等多种文化及生活功能的大型综合体项目。建筑效果图如图1所示。图1建筑效果图该工程在结构形式方面主要为型钢混凝土核芯筒+外悬挑钢框架组合结构，核芯筒内钢骨主要通过钢板剪力墙、箱型等不同部分构成，第一层地下室结构高，第二层高8.18m，地上则总共10层，高度主要集中在4.8m、5.4m，总用钢量约2.4万吨。整体结构概况如图2所示。图2结构概况图2工程重难点与采用BIM技术的原因2.1工程重难点：1、城市重点公建项目，社会关注度高；本工程被列为2016年常州市重点社会事业项目，投入的人力、物力、财力和机械设备数量巨大。该工程属于大型综合体范畴，在开工之初就定下其最低目标是江苏省“扬子杯”优质工程，而且要尽力实现赢取“鲁班奖”。2、工程体量大，工期紧，任务重；本工程体量大（建筑面积约34万m2，钢结构2.4万吨）、工期紧（总工期636日历天，钢结构工期285日历天），每个单体钢结构最大悬挑长度大40米，安装难度大。施工各个环节都存在较多变量，所以要采取适当的措施将设计变更带来的负面影响将至最小，包括经济和时间方面的损失。3、参建单位多、多专业交叉施工，协调起来较为困难。本工程除了施工总承包方外，还有预应力、钢结构、机电安装、幕墙等专业分包，对工程的施工组织及技术保障要求高。2.2采用BIM技术的原因1、该工程属于常州重点工程项目之一，甲方也做出要求需要将BIM技术运用到工程之中；2、提高项目精细化管理水平。现阶段，2D技术较为普遍，但是工程实体属于三维立体范畴的问题，所以大部分问题无法在工程开前预料到无法发现，造成很大的工期和资源的浪费。3、借此大型综合体工程，加快公司BIM团队建设和企业级大数据平台建设，为企业转型发展助力。3BIM实施策划本工程实施初期，公司技术中心、鲁班BIM驻场顾问、项目部三方人员针对本工程重、难点进行剖析，结合BIM技术的特点，从管理和应用两方面进行了工作策划，编制了《常州市文化广场二期项目BIM实施方案》，明确了应用目标、BIM团队架构、BIM建模标准及各项工作流程。3.1应用目标1、施工前期，通过搭建BIM模型，排查图纸问题。2、使用BIM模型，然后碰撞检查，处理专业内及专业出现的碰撞问题。3、施工过程中，使用BIM模...
