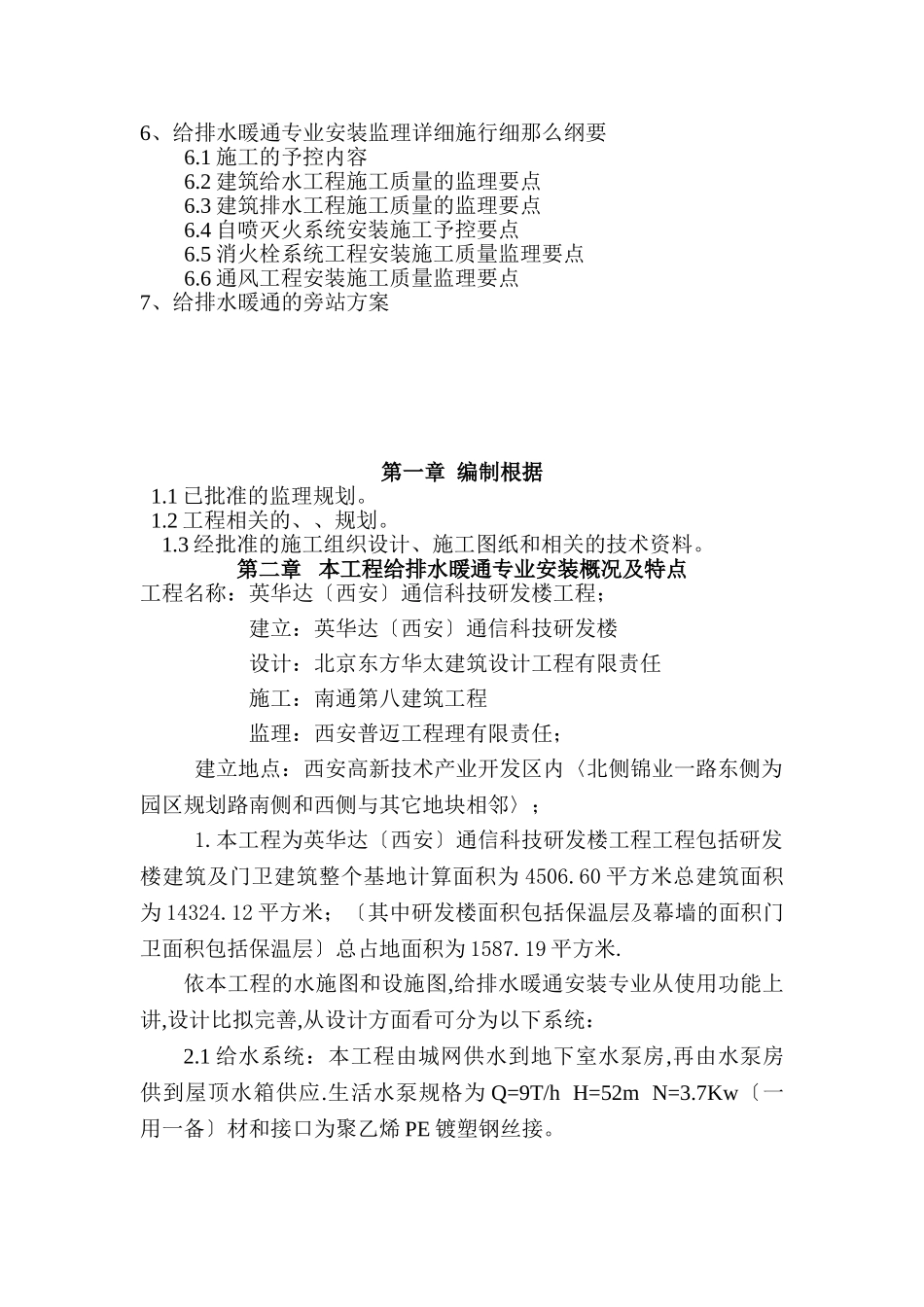

07-2021-01〔01〕英华达〔西安〕通信科技研发楼给排水暖通安装工程监理施行细那么编制人:批准人:西安普迈工程理2021年12月25日目录1、编制根据2、本工程给排水暖通专业安装概况及特点3、监理工作流程4、监理工作的控制要点及目的值5、给排水暖通专业安装监理工作所采取的和措施5.2监理工作的和措施6、给排水暖通专业安装监理详细施行细那么纲要6.1施工的予控内容6.2建筑给水工程施工质量的监理要点6.3建筑排水工程施工质量的监理要点6.4自喷灭火系统安装施工予控要点6.5消火栓系统工程安装施工质量监理要点6.6通风工程安装施工质量监理要点7、给排水暖通的旁站方案第一章编制根据1.1已批准的监理规划。1.2工程相关的、、规划。1.3经批准的施工组织设计、施工图纸和相关的技术资料。第二章本工程给排水暖通专业安装概况及特点工程名称：英华达〔西安〕通信科技研发楼工程；建立：英华达〔西安〕通信科技研发楼设计：北京东方华太建筑设计工程有限责任施工：南通第八建筑工程监理：西安普迈工程理有限责任；建立地点：西安高新技术产业开发区内〈北侧锦业一路东侧为园区规划路南侧和西侧与其它地块相邻〉；1.本工程为英华达〔西安〕通信科技研发楼工程工程包括研发楼建筑及门卫建筑整个基地计算面积为4506.60平方米总建筑面积为14324.12平方米；〔其中研发楼面积包括保温层及幕墙的面积门卫面积包括保温层〕总占地面积为1587.19平方米.依本工程的水施图和设施图,给排水暖通安装专业从使用功能上讲,设计比拟完善,从设计方面看可分为以下系统：2.1给水系统：本工程由城网供水到地下室水泵房,再由水泵房供到屋顶水箱供应.生活水泵规格为Q=9T/hH=52mN=3.7Kw〔一用一备〕材和接口为聚乙烯PE镀塑钢丝接。2.2排水系统：地下室污水由集水坑搜集,设挪动式潜水排污泵排入城网,生活污水自流进入化粪池内,经化粪池聚集后从地沟排入城网,雨水采用内排水系统,由水斗搜集,经立及排出排至室外雨水网,且雨污分流。室内排水立为UPVC螺旋排水丝接废水立及横支为UPVC排水粘接。2.3消火栓系统：╱sH=70mN=30Kw〔一用一备〕室内消防用水量：20L/s室外消防用水量：20L/s热镀锌钢连接径小于DN100丝口连接径大于DN100道采用卡箍连接。室内消火栓箱采用钢制箱体明装。2.4自动喷水灭火系统：地下车库危险等级为中危险一级,喷水强度8L/min.m2,作用面积160m2,喷淋用水量为30L/s一到七层危险等级为中危险一级设计喷水强度为6L/min.m2喷头工作压力0.10Mpa,该系统由储水池取水。研发楼喷淋系统共设二套湿式阀：地下室一、二层共用一套三到七层共用一套。2.5通风系统：地下室由变配电室、水泵房和汽车停车库等组成建筑面积为2455平方米平时通风采用汽车车库采用导风机接力排风并由汽车坡道补风。排烟按照6次/h计算排烟量。开启排风机EA〔SE〕-B-1阀门VD1关闭阀门VD2战时关闭阀门VD1开启送风机SA-B-1阀门VD2.汽车尾气均由土建风井排至室外。第三章监理工作流程3.1进度控制的流程先确定工程工程总工目的,然后施工在开工前提交施工组织设计和施工进度方案,报监理工程师审核认可,在施工过程中分阶段提交详细进度方案,由监理工程师审核前方可施行,监理工程师定时对方案和实际进度比拟,假设有偏高,就责施工采取措施;假设无偏高,施工即按方案执行。详见下列图：确定给排水暖通工程总工目的专业监理工程师施工过程按月提交详细方案专业监理工程师审核3.2质量控制流程工程开工或每道工序完工后施工要自检合格前方可报送?工程报验单?给监理工程师审核,并随机抽查,假设不符合要求,责成施工整改,假设认可后,签署?工程质量认可书?施工进展下道工序,详见下列图：3.3的流程施工每月按工程质量报送付款申请,监理工程师根据当月实际工程量审核签署实际应付工程款〔监理工程师必须实事求是〕并报送工程部总监理工程师核实工程款无误后报业主,经业主审核后根据监理报送的工程款,根据有关相应的合同规定给施工付款。详见下列图：3.4设计变更及索赔控制的流程设计、施工提出设计变更,监理工程师及业主磋商获得业主认可后,监理工程师从控制质量、、进度角度审查,并施工进展费用及工的实施专业监理工程师对实际值与方案值的比拟按方案执行责成...
