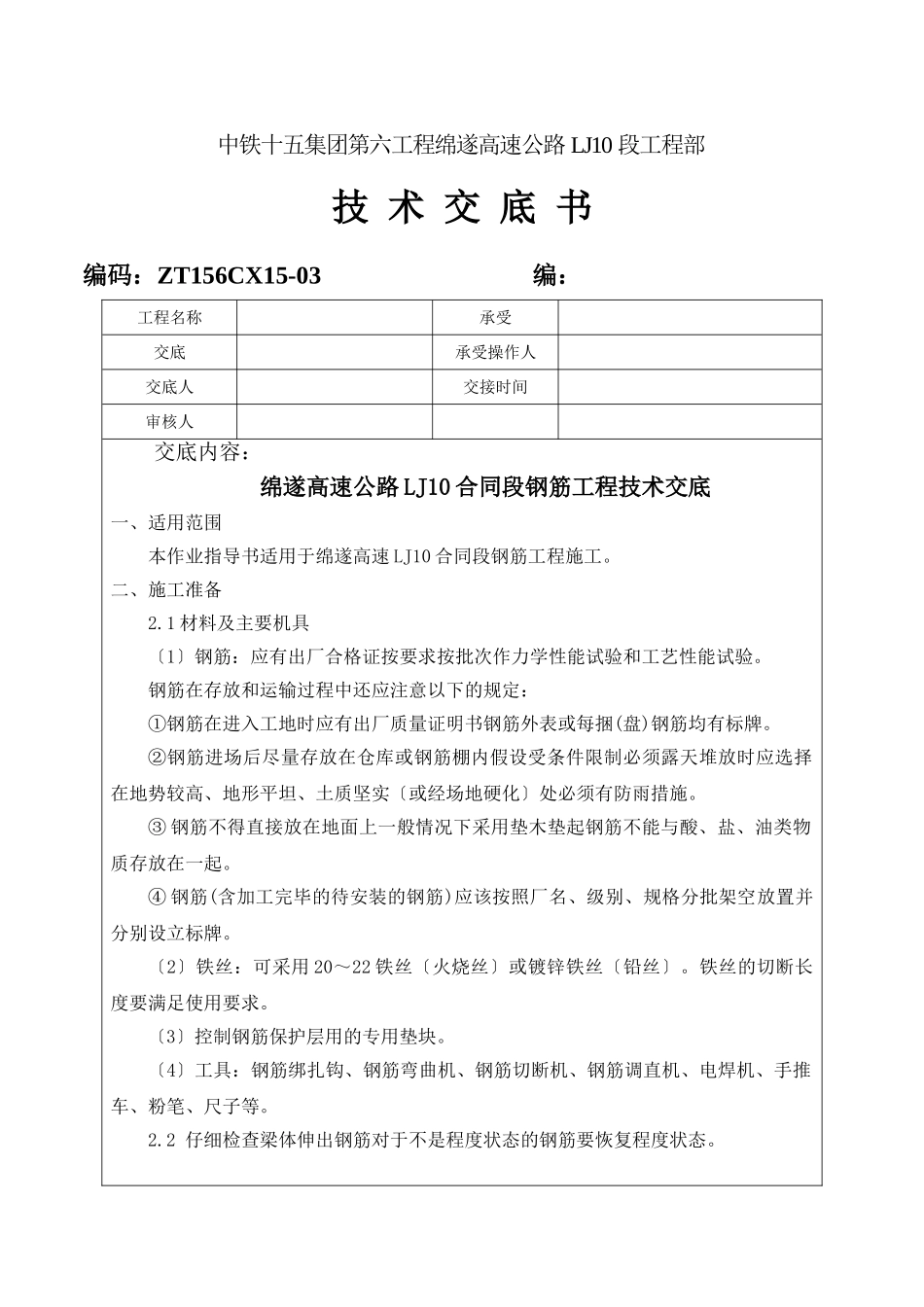

中铁十五集团第六工程绵遂高速公路LJ10段工程部技术交底书编码：ZT156CX15-03编：工程名称承受交底承受操作人交底人交接时间审核人交底内容：绵遂高速公路LJ10合同段钢筋工程技术交底一、适用范围本作业指导书适用于绵遂高速LJ10合同段钢筋工程施工。二、施工准备2.1材料及主要机具〔1〕钢筋：应有出厂合格证按要求按批次作力学性能试验和工艺性能试验。钢筋在存放和运输过程中还应注意以下的规定：①钢筋在进入工地时应有出厂质量证明书钢筋外表或每捆(盘)钢筋均有标牌。②钢筋进场后尽量存放在仓库或钢筋棚内假设受条件限制必须露天堆放时应选择在地势较高、地形平坦、土质坚实〔或经场地硬化〕处必须有防雨措施。③钢筋不得直接放在地面上一般情况下采用垫木垫起钢筋不能与酸、盐、油类物质存放在一起。④钢筋(含加工完毕的待安装的钢筋)应该按照厂名、级别、规格分批架空放置并分别设立标牌。〔2〕铁丝：可采用20～22铁丝〔火烧丝〕或镀锌铁丝〔铅丝〕。铁丝的切断长度要满足使用要求。〔3〕控制钢筋保护层用的专用垫块。〔4〕工具：钢筋绑扎钩、钢筋弯曲机、钢筋切断机、钢筋调直机、电焊机、手推车、粉笔、尺子等。2.2仔细检查梁体伸出钢筋对于不是程度状态的钢筋要恢复程度状态。2.3仔细阅读图纸确定钢筋穿插就位的顺序。三、操作工艺1、钢筋的加工1.1钢筋调直和去除污锈应符合以下要求：〔1〕钢筋的外表应干净使用前应将外表油渍、漆皮、鳞锈等去除干净。〔2〕钢筋应平直无部分弯折成盘的钢筋和弯曲的钢筋均应调直。〔3〕采用冷拉调直钢筋时I级钢筋的冷拉率不宜大于2％；HRB335、HRB400牌钢筋的冷拉率不宜大于1％。1.2钢筋的弯制和末端的弯钩应符合设计要求如设计无规定时应符合表3.1的规定。表3.1受力主钢筋制作和末端弯钩形状弯曲部位弯曲角度形状图钢筋种类弯曲直径D平直部分长度备注末端弯钩180°Ⅰ≥2.5d≥3dd为钢筋直径135°HRB335φ8~φ25≥4d≥5dHRB400φ28~φ40≥5d90°HRB335φ8~φ25≥4d≥10dHRB400φ28~φ40≥5d中间弯钩90°以下各类≥20d注：环氧树脂涂层钢筋当进展弯曲加工时对直径d不大于20nm的钢筋其弯曲直径不应小于4d对直径d大于20m的钢筋其弯曲直径不小于6d。1.3用I级钢筋制作的箍筋其末端应做弯钩弯钩的弯曲直径应大于受力主钢筋的直径且不小于箍筋直径的2.5倍。弯钩平直部分的长度一般构造不宜小于箍筋直径的5倍有抗震要求的构造不应小于箍筋直径的10倍。弯钩的形式按照设计要求进展加工。2、钢筋的连接、2.1钢筋的焊接与绑扎接头〔1〕轴心受拉和小偏心受拉杆件中的钢筋接头不宜绑接。普通混凝土中直径大于25mm的钢筋宜采用焊接。〔2〕钢筋的纵向焊接应采用闪光对焊(HRB500钢筋必须采用闪光对焊)。当缺乏闪光对焊条件时可采用电弧焊、电渣压力焊、气压焊。钢筋的穿插连接无电阻点焊机时可采用手工电弧焊。各种预埋件T形接头钢筋与钢板的焊接也可采用预埋件钢筋埋弧压力焊。电渣压力焊只适用于竖向钢筋的连接不能用作程度钢筋和斜筋的连接。钢筋焊接的接头型式、焊接、适用范围应符合现行?钢筋焊接及验收规程?(JGJl8)的规定。〔3〕钢筋焊接前必须根据施工条件进展试焊合格前方可正式施焊。焊工必须持考试合格证上岗。〔4〕钢筋接头采用搭接或帮条电弧焊时宜采用双面焊缝双面焊缝困难时可采用单面焊缝。〔5〕钢筋接头采用搭接电弧焊时两钢筋搭接端部应预先折向一侧使两接合钢筋轴线一致。接头双面焊缝的长度不应小于5d单面焊缝的长度不应小于10d(d为钢筋直径)。钢筋接头采用帮条电弧焊时帮条应采用与主筋同级别的钢筋其总截面面积不应小于被焊钢筋的截面积。帮条长度如用双面焊缝不应小于5d如用单面焊缝不应小于10d(d为钢筋直径)。〔6〕凡施焊的各种钢筋、钢板均应有材质证明书或试验单。焊条、焊剂应有合格证各种焊接材料的性能应符合现行?钢筋焊接及验收规程?(JCJl8)的规定。各种焊接材料应分类存放和妥善理并应采取防止腐蚀、受潮变质的措施。〔7〕电渣压力焊、气压焊、预埋件钢筋埋弧压力焊的技术规定及电弧焊中的坡口焊、窄间隙焊、熔槽帮条焊和钢筋与钢板焊接的技术规定可参照现行?钢筋焊接及验收规程?(JCJl8)的规定执行。〔8〕受力钢筋焊接或绑...
