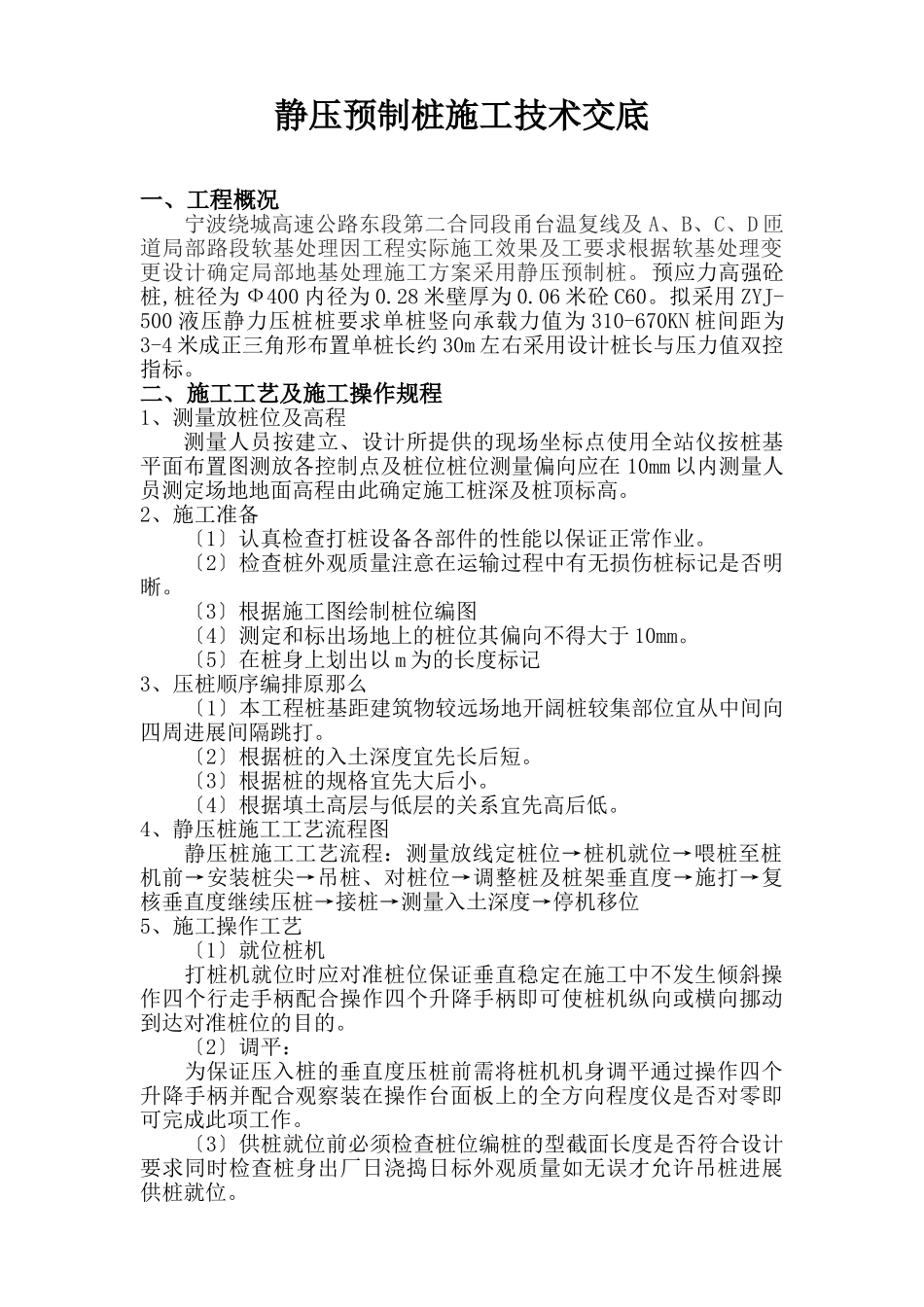

静压预制桩施工技术交底一、工程概况宁波绕城高速公路东段第二合同段甬台温复线及A、B、C、D匝道局部路段软基处理因工程实际施工效果及工要求根据软基处理变更设计确定局部地基处理施工方案采用静压预制桩。预应力高强砼桩,桩径为Ф400内径为0.28米壁厚为0.06米砼C60。拟采用ZYJ-500液压静力压桩桩要求单桩竖向承载力值为310-670KN桩间距为3-4米成正三角形布置单桩长约30m左右采用设计桩长与压力值双控指标。二、施工工艺及施工操作规程1、测量放桩位及高程测量人员按建立、设计所提供的现场坐标点使用全站仪按桩基平面布置图测放各控制点及桩位桩位测量偏向应在10mm以内测量人员测定场地地面高程由此确定施工桩深及桩顶标高。2、施工准备〔1〕认真检查打桩设备各部件的性能以保证正常作业。〔2〕检查桩外观质量注意在运输过程中有无损伤桩标记是否明晰。〔3〕根据施工图绘制桩位编图〔4〕测定和标出场地上的桩位其偏向不得大于10mm。〔5〕在桩身上划出以m为的长度标记3、压桩顺序编排原那么〔1〕本工程桩基距建筑物较远场地开阔桩较集部位宜从中间向四周进展间隔跳打。〔2〕根据桩的入土深度宜先长后短。〔3〕根据桩的规格宜先大后小。〔4〕根据填土高层与低层的关系宜先高后低。4、静压桩施工工艺流程图静压桩施工工艺流程：测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→吊桩、对桩位→调整桩及桩架垂直度→施打→复核垂直度继续压桩→接桩→测量入土深度→停机移位5、施工操作工艺〔1〕就位桩机打桩机就位时应对准桩位保证垂直稳定在施工中不发生倾斜操作四个行走手柄配合操作四个升降手柄即可使桩机纵向或横向挪动到达对准桩位的目的。〔2〕调平：为保证压入桩的垂直度压桩前需将桩机机身调平通过操作四个升降手柄并配合观察装在操作台面板上的全方向程度仪是否对零即可完成此项工作。〔3〕供桩就位前必须检查桩位编桩的型截面长度是否符合设计要求同时检查桩身出厂日浇捣日标外观质量如无误才允许吊桩进展供桩就位。〔4〕起吊预制桩：先栓好起吊用的钢丝绳和索具然后应用索具捆绑住桩上部约50cm处再启动机器起吊预制桩使桩尖垂直对准桩位中心缓缓放下插入土中位置要准确回复门架在桩顶扣好桩帽可卸去索具。〔5〕稳桩：桩插入桩位后先插入一定深度再使桩垂直稳定单桩用经纬仪双向校正桩插入时垂直度偏向不得超过0.5桩。在打入前在桩的侧面或桩架上设置标尺便于在施工中观测记录在稳桩过程中如发现桩不垂直应及时纠正桩压入一定深度发生严重倾斜时不宜采用移架来校正。当上节桩起桩就位时经纬仪双向监测工程桩垂直度当上下节桩中心线在一条垂线上错位偏向不宜大于2mm开场电焊接桩。〔6〕接桩：接桩时要保证上下两节桩在同一直线上接头处应严格按照操作要求执行。在焊接接桩时其预制桩外表上的预埋件应清洁上下节之间的间隙要用铁片垫实焊牢。焊接时应采取措施减少焊缝变形；焊缝要连续焊满。焊接接桩时须备二台电焊机二名焊工同时对称施焊焊接遍数＞2遍经纬仪跟踪监测直至施焊完毕。施焊完毕及时检查焊缝宽度平整度及连续施焊性符合要求后才能允许上节桩启动静压。接桩时在距地面1m左右进展上下节桩的中心线偏向要小于10mm节点折曲矢高不大于10mm。〔7〕送桩：在沉桩时经纬仪跟踪监测并及时正确无误地记录下节桩起讫时间入桩时间下节桩桩长按设计要求送桩其桩的中心线与桩身要吻合一致才能进展送桩送桩留下的桩孔立即回填实。〔8〕上节桩启动静压时必须用经纬仪〔双向〕跟踪监测桩的垂直度程度仪控制桩顶标高。〔9〕检查验收：每根桩到达入土深度要求桩尖标高进入持力层接近设计标高时或到达设计标高时要进展中间验收。在控制时一般以桩设计标高来控制符合设计要求后填好施工记录如发现桩位与要求相差较大时应会同有关研究处理然后移桩机到新桩位。四、静压预制桩施工质量控制为了保证施工质量必须严格控制各工序的质量工序施工时需做到检查上工序保证本工序准备下工序如检查不合格立即组织返工补求否那么不得转入下工序施工。1、质量保证措施1〕、施压时锤与桩帽、桩帽与桩之间应有弹性衬垫〔如纸皮、麻袋等〕缓冲桩头的压力使之不易损坏。2〕、桩帽、桩身及送桩器应保...
