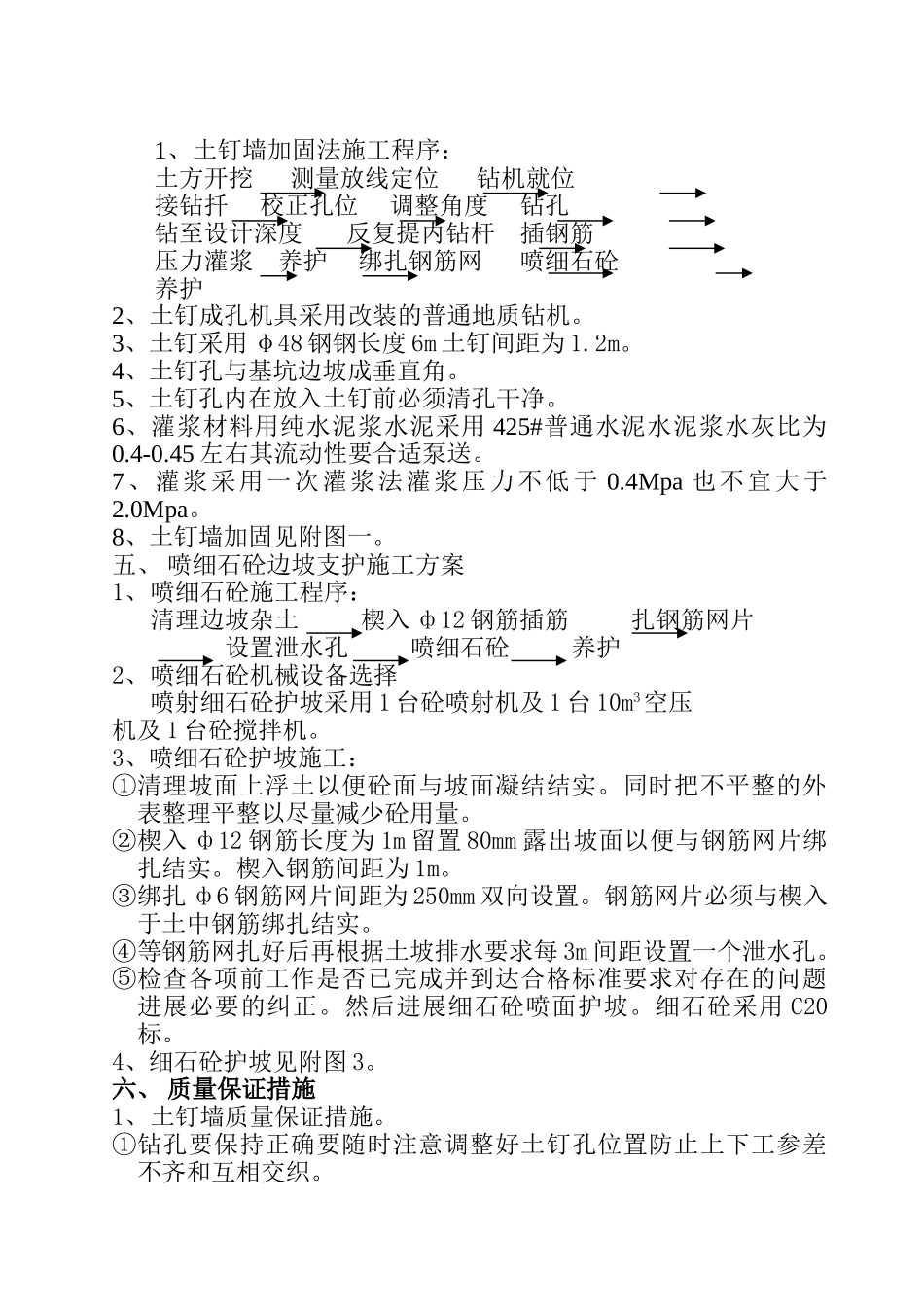

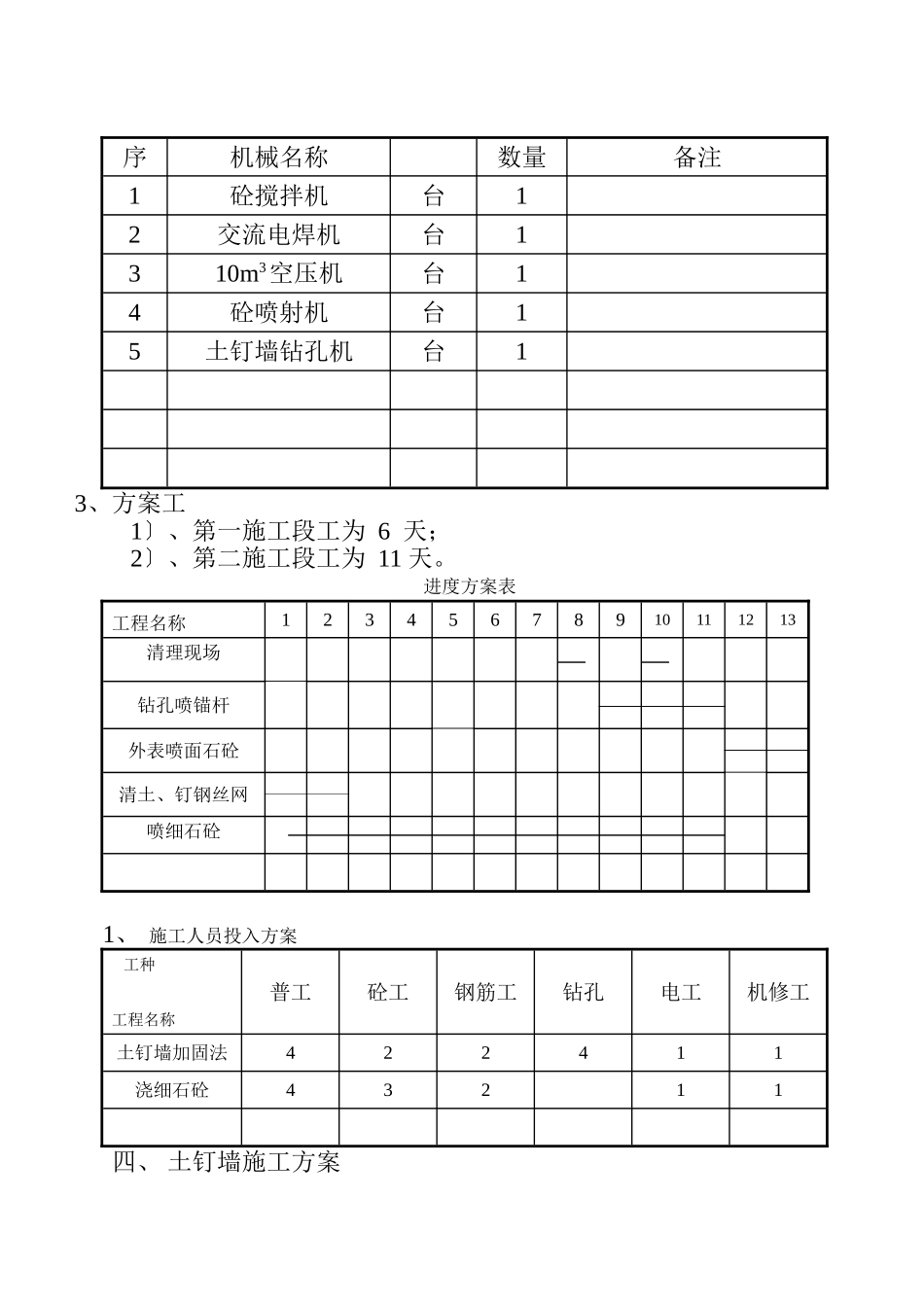

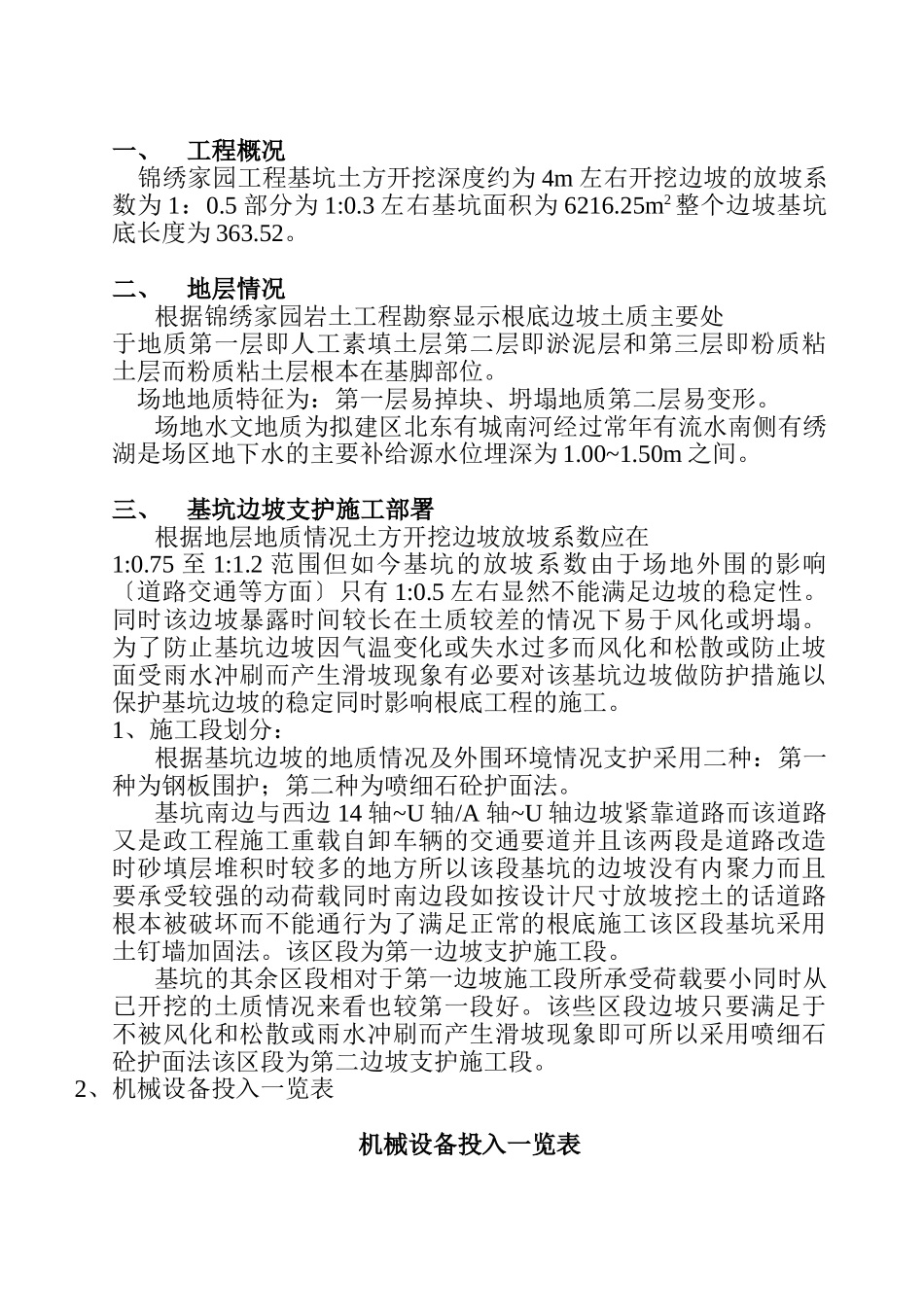

一、工程概况锦绣家园工程基坑土方开挖深度约为4m左右开挖边坡的放坡系数为1：0.5部分为1:0.3左右基坑面积为6216.25m2整个边坡基坑底长度为363.52。二、地层情况根据锦绣家园岩土工程勘察显示根底边坡土质主要处于地质第一层即人工素填土层第二层即淤泥层和第三层即粉质粘土层而粉质粘土层根本在基脚部位。场地地质特征为：第一层易掉块、坍塌地质第二层易变形。场地水文地质为拟建区北东有城南河经过常年有流水南侧有绣湖是场区地下水的主要补给源水位埋深为1.00~1.50m之间。三、基坑边坡支护施工部署根据地层地质情况土方开挖边坡放坡系数应在1:0.75至1:1.2范围但如今基坑的放坡系数由于场地外围的影响〔道路交通等方面〕只有1:0.5左右显然不能满足边坡的稳定性。同时该边坡暴露时间较长在土质较差的情况下易于风化或坍塌。为了防止基坑边坡因气温变化或失水过多而风化和松散或防止坡面受雨水冲刷而产生滑坡现象有必要对该基坑边坡做防护措施以保护基坑边坡的稳定同时影响根底工程的施工。1、施工段划分：根据基坑边坡的地质情况及外围环境情况支护采用二种：第一种为钢板围护；第二种为喷细石砼护面法。基坑南边与西边14轴~U轴/A轴~U轴边坡紧靠道路而该道路又是政工程施工重载自卸车辆的交通要道并且该两段是道路改造时砂填层堆积时较多的地方所以该段基坑的边坡没有内聚力而且要承受较强的动荷载同时南边段如按设计尺寸放坡挖土的话道路根本被破坏而不能通行为了满足正常的根底施工该区段基坑采用土钉墙加固法。该区段为第一边坡支护施工段。基坑的其余区段相对于第一边坡施工段所承受荷载要小同时从已开挖的土质情况来看也较第一段好。该些区段边坡只要满足于不被风化和松散或雨水冲刷而产生滑坡现象即可所以采用喷细石砼护面法该区段为第二边坡支护施工段。2、机械设备投入一览表机械设备投入一览表序机械名称数量备注1砼搅拌机台12交流电焊机台1310m3空压机台14砼喷射机台15土钉墙钻孔机台13、方案工1〕、第一施工段工为6天；2〕、第二施工段工为11天。进度方案表工程名称12345678910111213清理现场钻孔喷锚杆外表喷面石砼清土、钉钢丝网喷细石砼1、施工人员投入方案工种工程名称普工砼工钢筋工钻孔电工机修工土钉墙加固法422411浇细石砼43211四、土钉墙施工方案1、土钉墙加固法施工程序：土方开挖测量放线定位钻机就位接钻扦校正孔位调整角度钻孔钻至设计深度反复提内钻杆插钢筋压力灌浆养护绑扎钢筋网喷细石砼养护2、土钉成孔机具采用改装的普通地质钻机。3、土钉采用φ48钢钢长度6m土钉间距为1.2m。4、土钉孔与基坑边坡成垂直角。5、土钉孔内在放入土钉前必须清孔干净。6、灌浆材料用纯水泥浆水泥采用425#普通水泥水泥浆水灰比为0.4-0.45左右其流动性要合适泵送。7、灌浆采用一次灌浆法灌浆压力不低于0.4Mpa也不宜大于2.0Mpa。8、土钉墙加固见附图一。五、喷细石砼边坡支护施工方案1、喷细石砼施工程序：清理边坡杂土楔入ф12钢筋插筋扎钢筋网片设置泄水孔喷细石砼养护2、喷细石砼机械设备选择喷射细石砼护坡采用1台砼喷射机及1台10m3空压机及1台砼搅拌机。3、喷细石砼护坡施工：①清理坡面上浮土以便砼面与坡面凝结结实。同时把不平整的外表整理平整以尽量减少砼用量。②楔入ф12钢筋长度为1m留置80mm露出坡面以便与钢筋网片绑扎结实。楔入钢筋间距为1m。③绑扎ф6钢筋网片间距为250mm双向设置。钢筋网片必须与楔入于土中钢筋绑扎结实。④等钢筋网扎好后再根据土坡排水要求每3m间距设置一个泄水孔。⑤检查各项前工作是否已完成并到达合格标准要求对存在的问题进展必要的纠正。然后进展细石砼喷面护坡。细石砼采用C20标。4、细石砼护坡见附图3。六、质量保证措施1、土钉墙质量保证措施。①钻孔要保持正确要随时注意调整好土钉孔位置防止上下工参差不齐和互相交织。②因为该地处砂砾层在钻杆钻至最后一节时应比要求深度多10-20cm以防止粗砂等堵塞子。③土钉墙主要工程质量要求。a、土钉孔位允许偏向：垂直方向为20mm；程度方向为50mm。b、土钉俯仰角允许偏向为0.5°。2、喷射砼面护坡法质量保证措施①严格控制细石砼的级配做好拌砼时的计量工作。②在喷射砼前要重新清理一...
