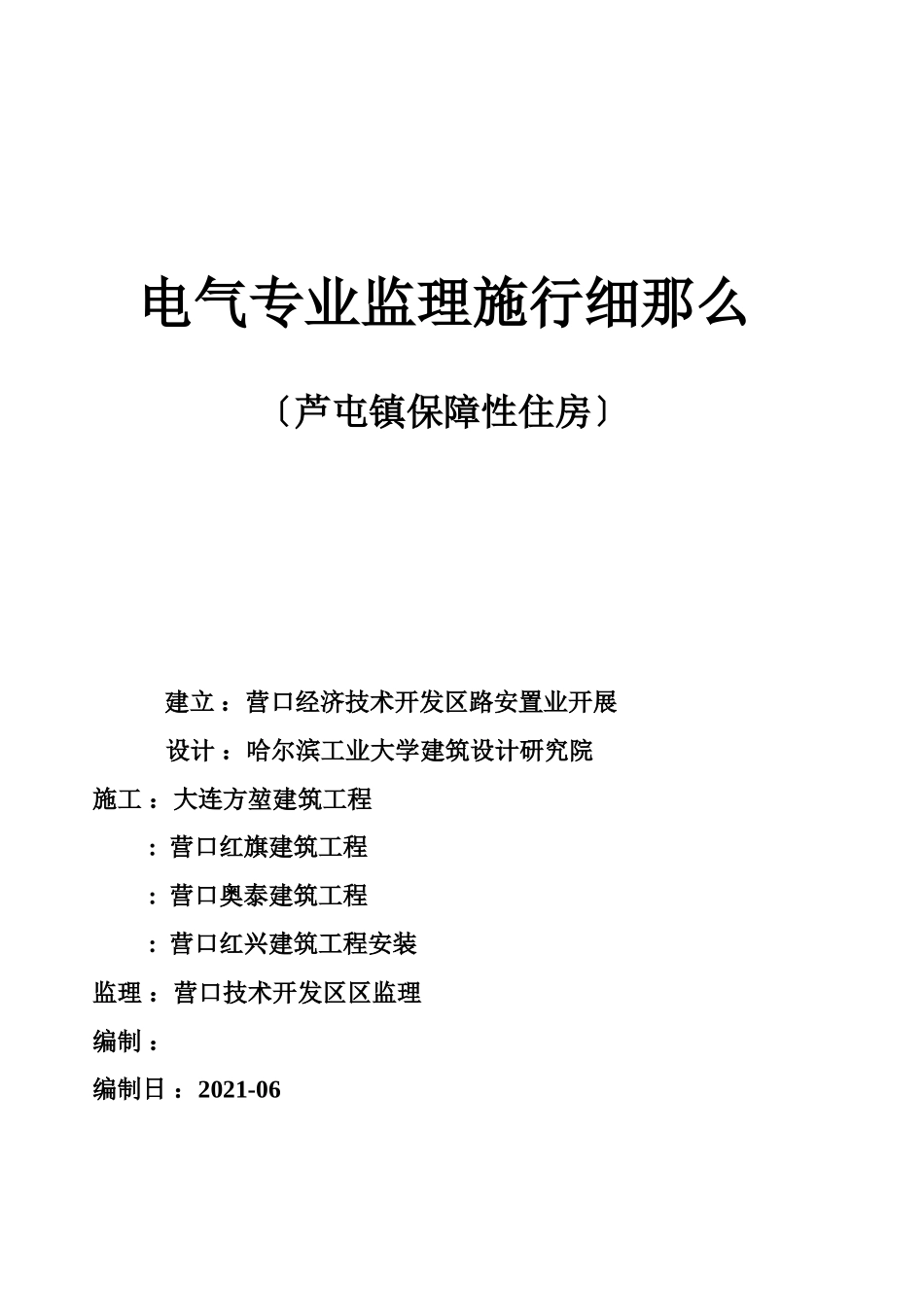

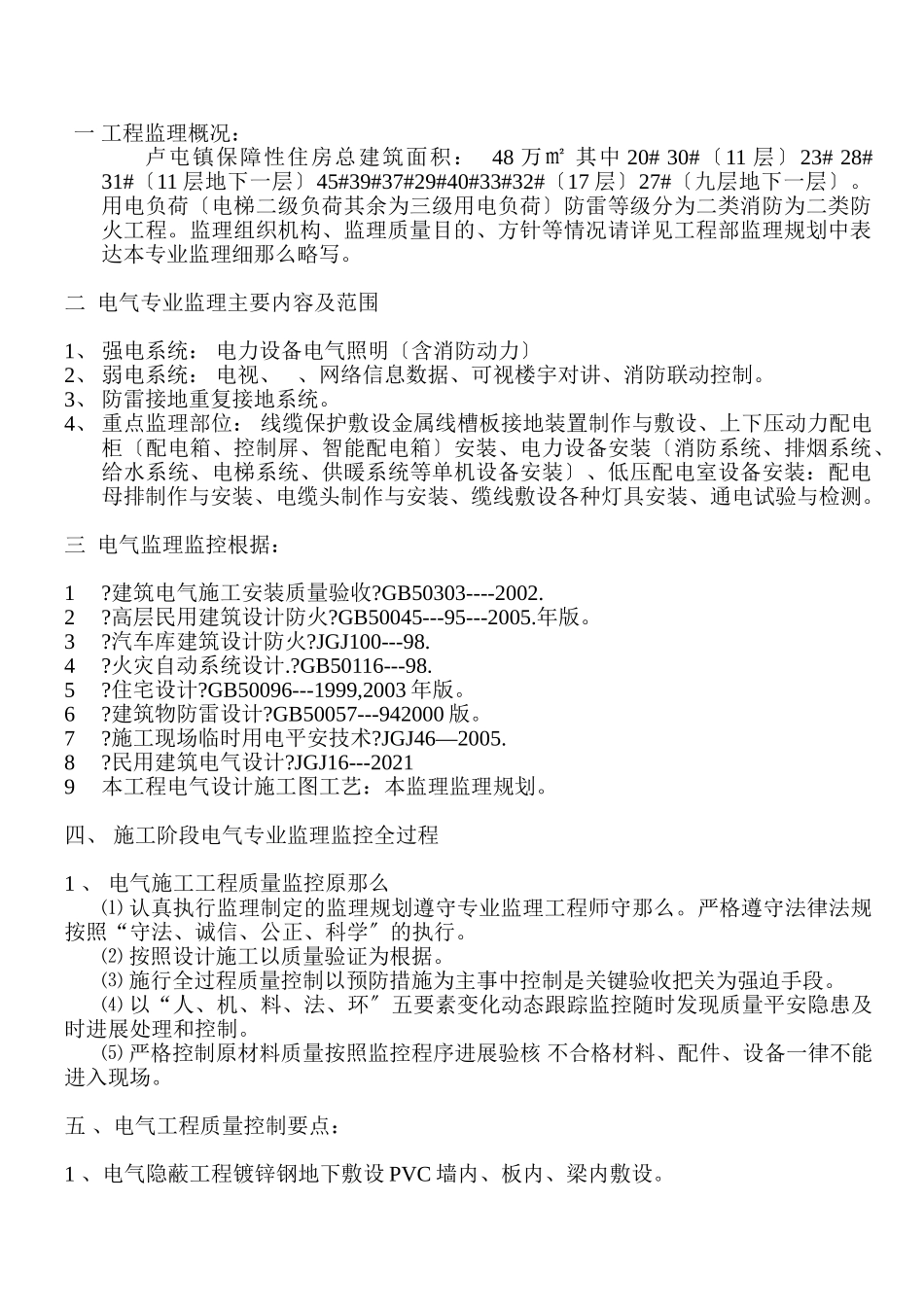

电气专业监理施行细那么〔芦屯镇保障性住房〕建立：营口经济技术开发区路安置业开展设计：哈尔滨工业大学建筑设计研究院施工：大连方堃建筑工程:营口红旗建筑工程:营口奥泰建筑工程:营口红兴建筑工程安装监理：营口技术开发区区监理编制：编制日：2021-06一工程监理概况：卢屯镇保障性住房总建筑面积：48万㎡其中20#30#〔11层〕23#28#31#〔11层地下一层〕45#39#37#29#40#33#32#〔17层〕27#〔九层地下一层〕。用电负荷〔电梯二级负荷其余为三级用电负荷〕防雷等级分为二类消防为二类防火工程。监理组织机构、监理质量目的、方针等情况请详见工程部监理规划中表达本专业监理细那么略写。二电气专业监理主要内容及范围1、强电系统：电力设备电气照明〔含消防动力〕2、弱电系统：电视、、网络信息数据、可视楼宇对讲、消防联动控制。3、防雷接地重复接地系统。4、重点监理部位：线缆保护敷设金属线槽板接地装置制作与敷设、上下压动力配电柜〔配电箱、控制屏、智能配电箱〕安装、电力设备安装〔消防系统、排烟系统、给水系统、电梯系统、供暖系统等单机设备安装〕、低压配电室设备安装：配电母排制作与安装、电缆头制作与安装、缆线敷设各种灯具安装、通电试验与检测。三电气监理监控根据：1?建筑电气施工安装质量验收?GB50303----2002.2?高层民用建筑设计防火?GB50045---95---2005.年版。3?汽车库建筑设计防火?JGJ100---98.4?火灾自动系统设计.?GB50116---98.5?住宅设计?GB50096---1999,2003年版。6?建筑物防雷设计?GB50057---942000版。7?施工现场临时用电平安技术?JGJ46—2005.8?民用建筑电气设计?JGJ16---20219本工程电气设计施工图工艺：本监理监理规划。四、施工阶段电气专业监理监控全过程1、电气施工工程质量监控原那么⑴认真执行监理制定的监理规划遵守专业监理工程师守那么。严格遵守法律法规按照“守法、诚信、公正、科学〞的执行。⑵按照设计施工以质量验证为根据。⑶施行全过程质量控制以预防措施为主事中控制是关键验收把关为强迫手段。⑷以“人、机、料、法、环〞五要素变化动态跟踪监控随时发现质量平安隐患及时进展处理和控制。⑸严格控制原材料质量按照监控程序进展验核不合格材料、配件、设备一律不能进入现场。五、电气工程质量控制要点：1、电气隐蔽工程镀锌钢地下敷设PVC墙内、板内、梁内敷设。⑴钢弯曲采用冷弯与连接采用丝扣套接。在埋地部做防腐处理端部装备“护口套〞布合理并保持与其它路的平安间隔。⑵绝缘钢性导暗装设时其保护层不准低于30㎜原连接采用套连接并做封闭处理。⑶阻燃86角分线盒与匹配口到达全封闭采用四点固定盒内填充物应饱满。2、电视、、对讲、强电层闸配电箱分户箱和插座、壁开关、86终端接线盒暗装质量控制。⑴箱盒暗设壳体预留墙面不大于10㎜.⑵箱盒位置准确商确横平竖直板跷开关中心距门边程度间隔不准小于150—200㎜3线缆布线系统工程质量控制⑴电缆导线敷设按图纸设计工艺施行导线连接采用压接方式焊锡后再做绝缘层包扎。⑵导内杜绝导线连接但凡导线连接处必须设分线盒分支接线处采用焊锡。⑶严格执行GB50303—2002规定必须按五种颜色导线进展分相排列相序。⑷布线时应按相序颜色与负荷分配平衡合理搭配。⑸PE保护线必须放射性敷设到位由总箱—计量—分户电源箱—各插座末端不准用N线代替必须与箱体做重复接地。4动力配电箱、分户箱内开关安装配电系统工程质量监控。⑴分户开关箱必须安装2P开关插座回路必须安装漏电保护器。⑵PE总保护线入户后在总电源柜内与供电系统中的TN中性线连接一起。由总柜至计量箱内分开(即为TN—S)。表箱内二次配线中的PE线必须与中性线分开不能混用。5、火灾自动系统、消防系统联动质量控制路敷设〔预埋〕、桥架安装、线缆布放〔敷设〕、设备安装、接地、各种探测器安装、各种按钮安装、控制台安装、各种模块安装、调试前的检查、准备工作系统的调试。⑴火灾探测器的安装应符合以下规定①探测器到墙壁的间隔大于0.5米②探测器周围0.5米范围内不应有遮挡物。③探测器到空调送风口的程度间隔大于1.5米至多孔送风顶棚孔口的程度间隔大于0.5米。④走道顶棚上探测器居中布置感温探测器的安装间距不超过10米：...
