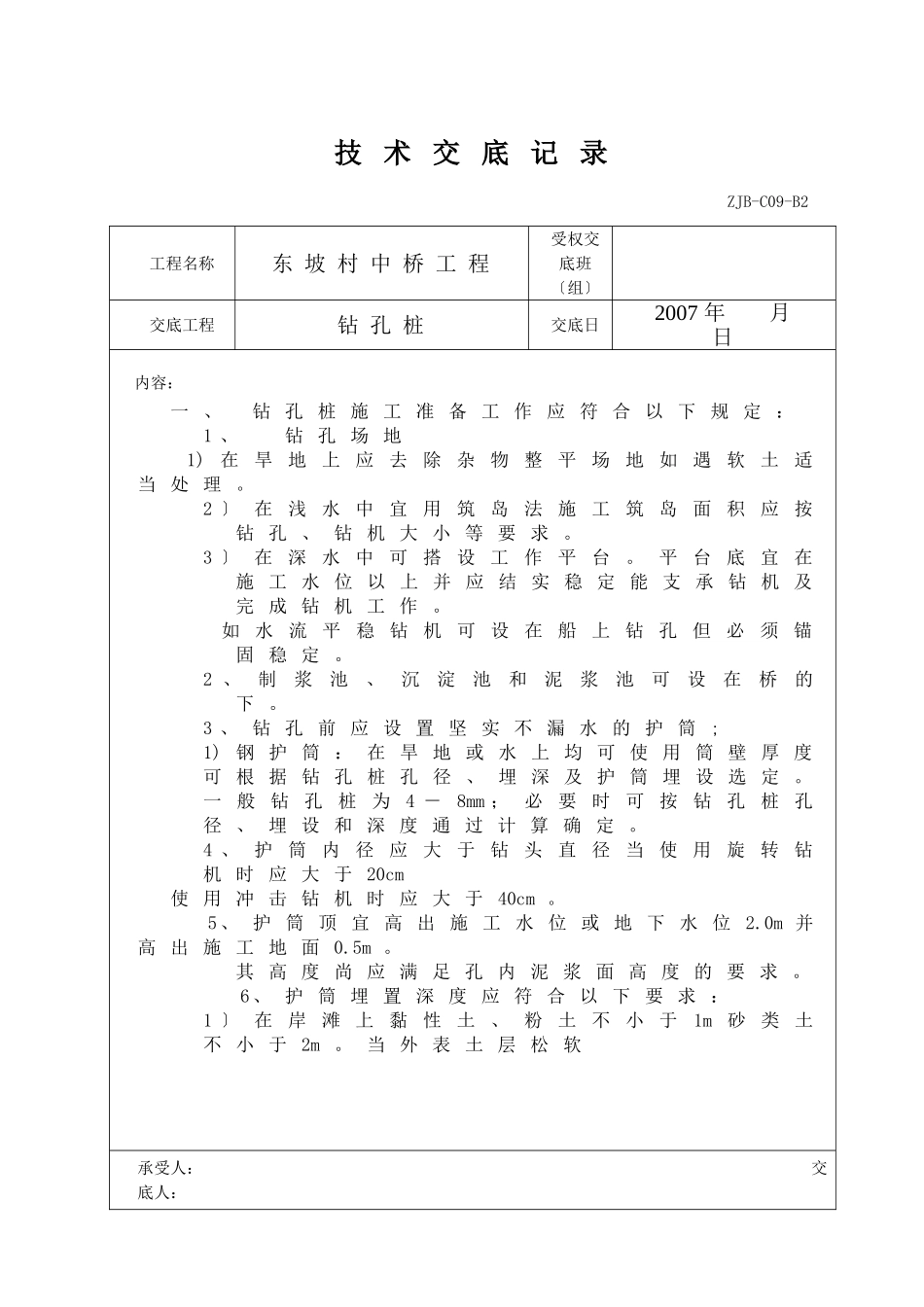

技术交底记录ZJB-C09-B2工程名称东坡村中桥工程受权交底班〔组〕交底工程钻孔桩交底日2007年月日内容：一、钻孔桩施工准备工作应符合以下规定：1、钻孔场地1)在旱地上应去除杂物整平场地如遇软土适当处理。2〕在浅水中宜用筑岛法施工筑岛面积应按钻孔、钻机大小等要求。3〕在深水中可搭设工作平台。平台底宜在施工水位以上并应结实稳定能支承钻机及完成钻机工作。如水流平稳钻机可设在船上钻孔但必须锚固稳定。2、制浆池、沉淀池和泥浆池可设在桥的下。3、钻孔前应设置坚实不漏水的护筒;1)钢护筒：在旱地或水上均可使用筒壁厚度可根据钻孔桩孔径、埋深及护筒埋设选定。一般钻孔桩为4－8mm；必要时可按钻孔桩孔径、埋设和深度通过计算确定。4、护筒内径应大于钻头直径当使用旋转钻机时应大于20cm使用冲击钻机时应大于40cm。5、护筒顶宜高出施工水位或地下水位2.0m并高出施工地面0.5m。其高度尚应满足孔内泥浆面高度的要求。6、护筒埋置深度应符合以下要求：1〕在岸滩上黏性土、粉土不小于1m砂类土不小于2m。当外表土层松软承受人：交底人：技术交底记录ZJB-C09-B2工程名称东坡村中桥工程受权交底班〔组〕交底工程钻孔桩交底日2007年月日内容：时宜将护筒埋置在较坚硬实的土层中至少0.5m。7、在岸滩上埋置护筒应在护筒四周回填黏土并分层夯实。可用捶击、加压、振动等下沉护筒。8、护筒允许偏向：顶面位置为5cm。护筒斜度为1％。9、在砂类土、碎石类土或黏土砂土夹层中钻孔应用泥浆护壁。在黏性土中钻孔当塑性指数大于15浮渣才能能满足施工要求时可利用孔内原土造浆护壁。冲击钻机钻孔可将黏土加工后投入孔中利用钻头冲击造浆。10、泥浆指标应符合以下规定：1〕比重：正循环旋转钻机、冲击钻机使用形钻头钻孔时入孔泥浆比重可为1.1－1.3。冲击钻机使用实心钻头钻孔时孔底泥浆比重不大于：黏土、粉土1.3大飘石、卵石层1.4岩石1.2反循环旋转钻机入孔泥浆比重可为1.05－1.152〕黏度：入孔泥浆黏度一般地层为16－22s松散易坍地层为19－28s。3〕含砂率：新制泥浆不宜大于4％。4)胶体率：不应小于95％。5〕PH值：应大于6.5。承受人：交底人：技术交底记录ZJB-C09-B2工程名称东坡村中桥工程受权交底班〔组〕交底工程钻孔桩交底日2007年月日内容：为了进步泥浆的黏度和胶体率可在泥浆中投入适量的烧碱或碳酸钠其掺量由试验。12、造浆后应试验全部性能指标钻进中应随时检查泥浆的比重和含砂率并填写泥浆试验记录表〔附录D〕二、钻孔施工应符合以下规定：1、钻机安装及钻孔1〕安装钻机时底架应垫平保持稳定不得产生位移和沉陷。钻机顶端应用缆风绳对称拉紧。钻头或钻杆中心与护筒顶面中心的偏向不得大于5cm2)钻机钻孔时孔内水位宜高于护筒底脚0.5m以上或地下水位以上1.5－2.0m;在冲击钻进中取渣时和停钻后应及时向孔内补水保持一定的水头高度。3〕钻进时起、落钻头速度宜均匀不得过猛或骤然变速。孔内出土不得堆积在钻孔周围。因故停钻时孔口应加护盖。由钻杆的钻机应将钻头提离孔底5m以上其他钻机钻头提出孔外。4〕钻孔应一次成孔不得中途停顿。钻孔到达设计深度后应对孔径、孔位、孔深和孔形等进展检查并按本标准D填写钻孔记录表。孔位偏向不应大于10cm。2、冲击钻机钻孔1〕在碎石类土、岩层中宜用十字钻头；在黏性土、砂类土层宜用形钻具。2〕吊钻的钢丝绳必须选用软性、优质、无弯和无断丝者平安系数不应小于12。接收人交底人技术交底记录ZJB-C09-B2工程名称东坡村中桥工程受权交底班〔组〕交底工程钻孔桩交底日2007年月日内容：钢丝绳与钻头的联接必须结实。主绳与钻头的钢丝绳搭接时两根绳径应一样。埝扭方向必须一致。3〕用冲击法钻孔为防止冲击振动使领孔孔壁坍塌或影响领孔已浇筑混凝土的凝固应待领孔混凝土浇筑完毕并到达2.5MPa抗压强度前方可开钻。4〕冲击法造孔时应采用小冲程开孔使初成孔坚实、坚直、圆顺能起导向作用并防止孔口坍塌。钻进深度超过钻头全高加冲程后方可进展正常的冲击。坚硬漂、卵石和岩石应采用中、大冲程松散地层应采用中、小冲程。钻进过程中必须勤松绳不得打空锤；勤抽渣使钻头经常冲击新颖地层。每次松绳量地质情况、钻头形式、钻头质量。5〕钻进时应经常检...
