路网工程钻孔桩技术交底记录VIP免费

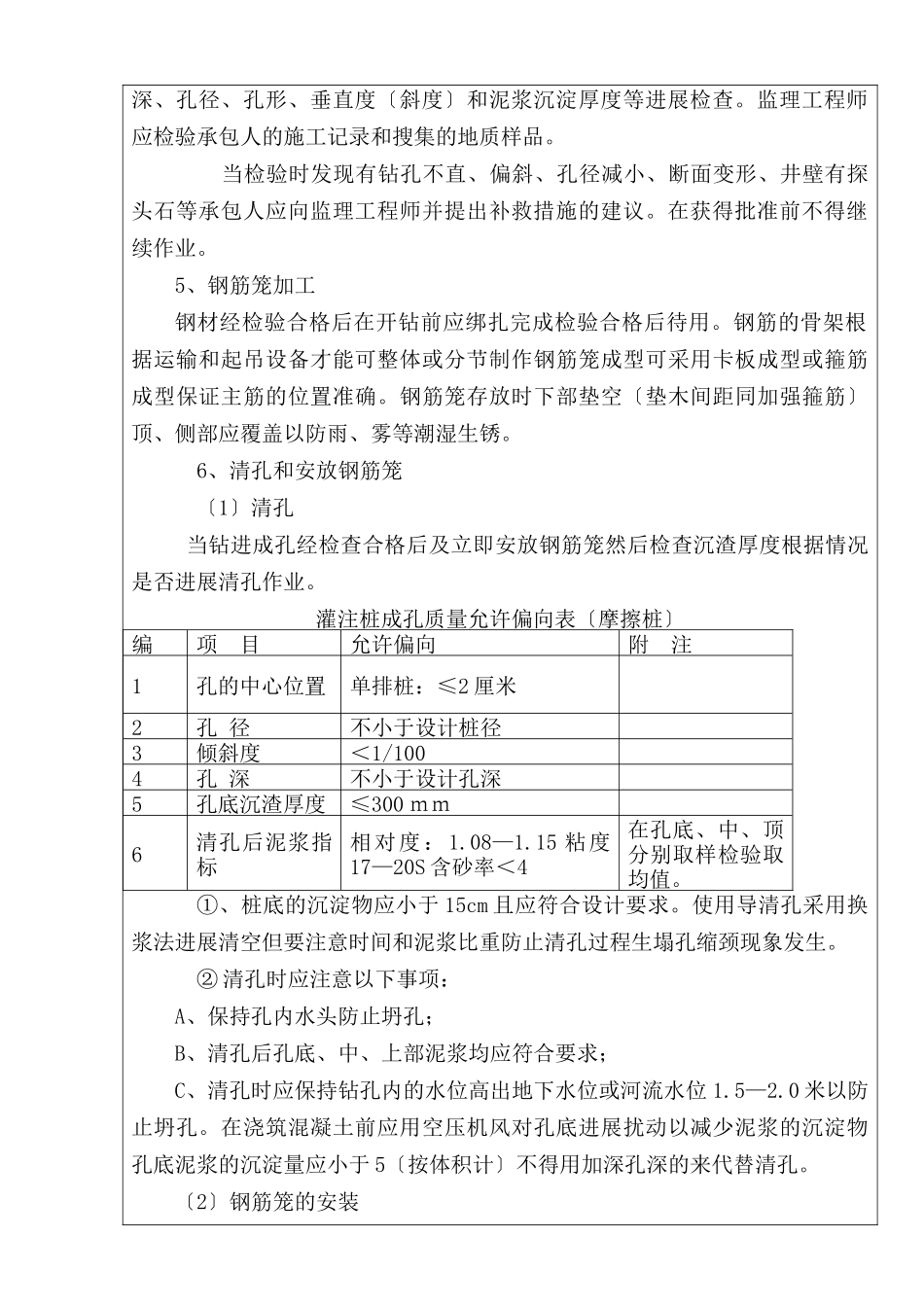

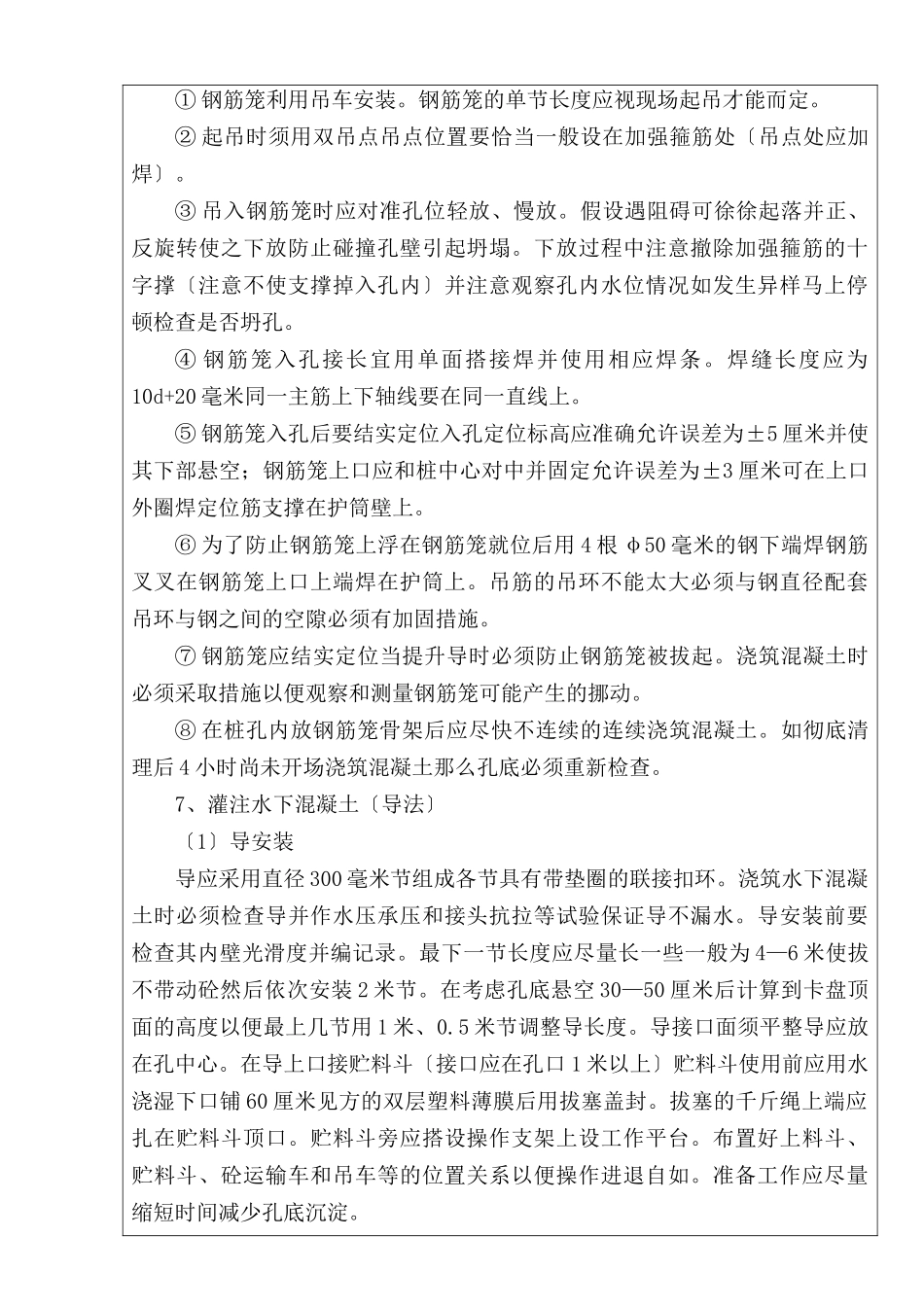

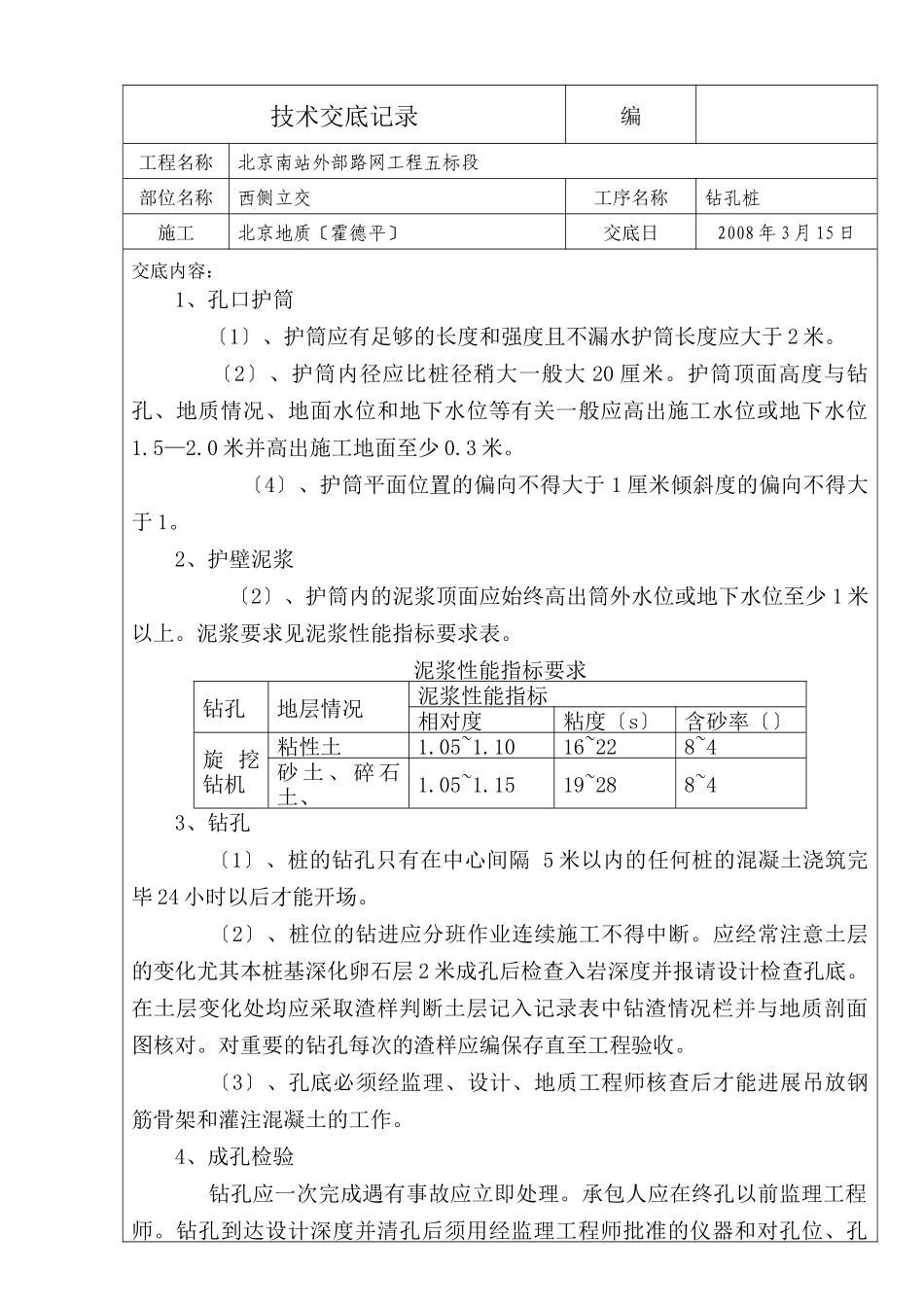

技术交底记录编工程名称北京南站外部路网工程五标段部位名称西侧立交工序名称钻孔桩施工北京地质〔霍德平〕交底日2008年3月15日交底内容：1、孔口护筒〔1〕、护筒应有足够的长度和强度且不漏水护筒长度应大于2米。〔2〕、护筒内径应比桩径稍大一般大20厘米。护筒顶面高度与钻孔、地质情况、地面水位和地下水位等有关一般应高出施工水位或地下水位1.5—2.0米并高出施工地面至少0.3米。〔4〕、护筒平面位置的偏向不得大于1厘米倾斜度的偏向不得大于1。2、护壁泥浆〔2〕、护筒内的泥浆顶面应始终高出筒外水位或地下水位至少1米以上。泥浆要求见泥浆性能指标要求表。泥浆性能指标要求钻孔地层情况泥浆性能指标相对度粘度〔s〕含砂率〔〕旋挖钻机粘性土1.05~1.1016~228~4砂土、碎石土、1.05~1.1519~288~43、钻孔〔1〕、桩的钻孔只有在中心间隔5米以内的任何桩的混凝土浇筑完毕24小时以后才能开场。〔2〕、桩位的钻进应分班作业连续施工不得中断。应经常注意土层的变化尤其本桩基深化卵石层2米成孔后检查入岩深度并报请设计检查孔底。在土层变化处均应采取渣样判断土层记入记录表中钻渣情况栏并与地质剖面图核对。对重要的钻孔每次的渣样应编保存直至工程验收。〔3〕、孔底必须经监理、设计、地质工程师核查后才能进展吊放钢筋骨架和灌注混凝土的工作。4、成孔检验钻孔应一次完成遇有事故应立即处理。承包人应在终孔以前监理工程师。钻孔到达设计深度并清孔后须用经监理工程师批准的仪器和对孔位、孔深、孔径、孔形、垂直度〔斜度〕和泥浆沉淀厚度等进展检查。监理工程师应检验承包人的施工记录和搜集的地质样品。当检验时发现有钻孔不直、偏斜、孔径减小、断面变形、井壁有探头石等承包人应向监理工程师并提出补救措施的建议。在获得批准前不得继续作业。5、钢筋笼加工钢材经检验合格后在开钻前应绑扎完成检验合格后待用。钢筋的骨架根据运输和起吊设备才能可整体或分节制作钢筋笼成型可采用卡板成型或箍筋成型保证主筋的位置准确。钢筋笼存放时下部垫空〔垫木间距同加强箍筋〕顶、侧部应覆盖以防雨、雾等潮湿生锈。6、清孔和安放钢筋笼〔1〕清孔当钻进成孔经检查合格后及立即安放钢筋笼然后检查沉渣厚度根据情况是否进展清孔作业。灌注桩成孔质量允许偏向表〔摩擦桩〕编项目允许偏向附注1孔的中心位置单排桩：≤2厘米2孔径不小于设计桩径3倾斜度＜1/1004孔深不小于设计孔深5孔底沉渣厚度≤300ｍｍ6清孔后泥浆指标相对度：1.08—1.15粘度17—20S含砂率＜4在孔底、中、顶分别取样检验取均值。①、桩底的沉淀物应小于15cm且应符合设计要求。使用导清孔采用换浆法进展清空但要注意时间和泥浆比重防止清孔过程生塌孔缩颈现象发生。②清孔时应注意以下事项：A、保持孔内水头防止坍孔；B、清孔后孔底、中、上部泥浆均应符合要求；C、清孔时应保持钻孔内的水位高出地下水位或河流水位1.5—2.0米以防止坍孔。在浇筑混凝土前应用空压机风对孔底进展扰动以减少泥浆的沉淀物孔底泥浆的沉淀量应小于5〔按体积计〕不得用加深孔深的来代替清孔。〔2〕钢筋笼的安装①钢筋笼利用吊车安装。钢筋笼的单节长度应视现场起吊才能而定。②起吊时须用双吊点吊点位置要恰当一般设在加强箍筋处〔吊点处应加焊〕。③吊入钢筋笼时应对准孔位轻放、慢放。假设遇阻碍可徐徐起落并正、反旋转使之下放防止碰撞孔壁引起坍塌。下放过程中注意撤除加强箍筋的十字撑〔注意不使支撑掉入孔内〕并注意观察孔内水位情况如发生异样马上停顿检查是否坍孔。④钢筋笼入孔接长宜用单面搭接焊并使用相应焊条。焊缝长度应为10d+20毫米同一主筋上下轴线要在同一直线上。⑤钢筋笼入孔后要结实定位入孔定位标高应准确允许误差为±5厘米并使其下部悬空；钢筋笼上口应和桩中心对中并固定允许误差为±3厘米可在上口外圈焊定位筋支撑在护筒壁上。⑥为了防止钢筋笼上浮在钢筋笼就位后用4根φ50毫米的钢下端焊钢筋叉叉在钢筋笼上口上端焊在护筒上。吊筋的吊环不能太大必须与钢直径配套吊环与钢之间的空隙必须有加固措施。⑦钢筋笼应结实定位当提升导时必须防止钢筋笼被拔起。浇筑混凝土时必须采取措施以便观察和测量钢筋笼可能产生的挪动。⑧在桩...
