抽凝机组改背压机技改工程设计方案VIP免费

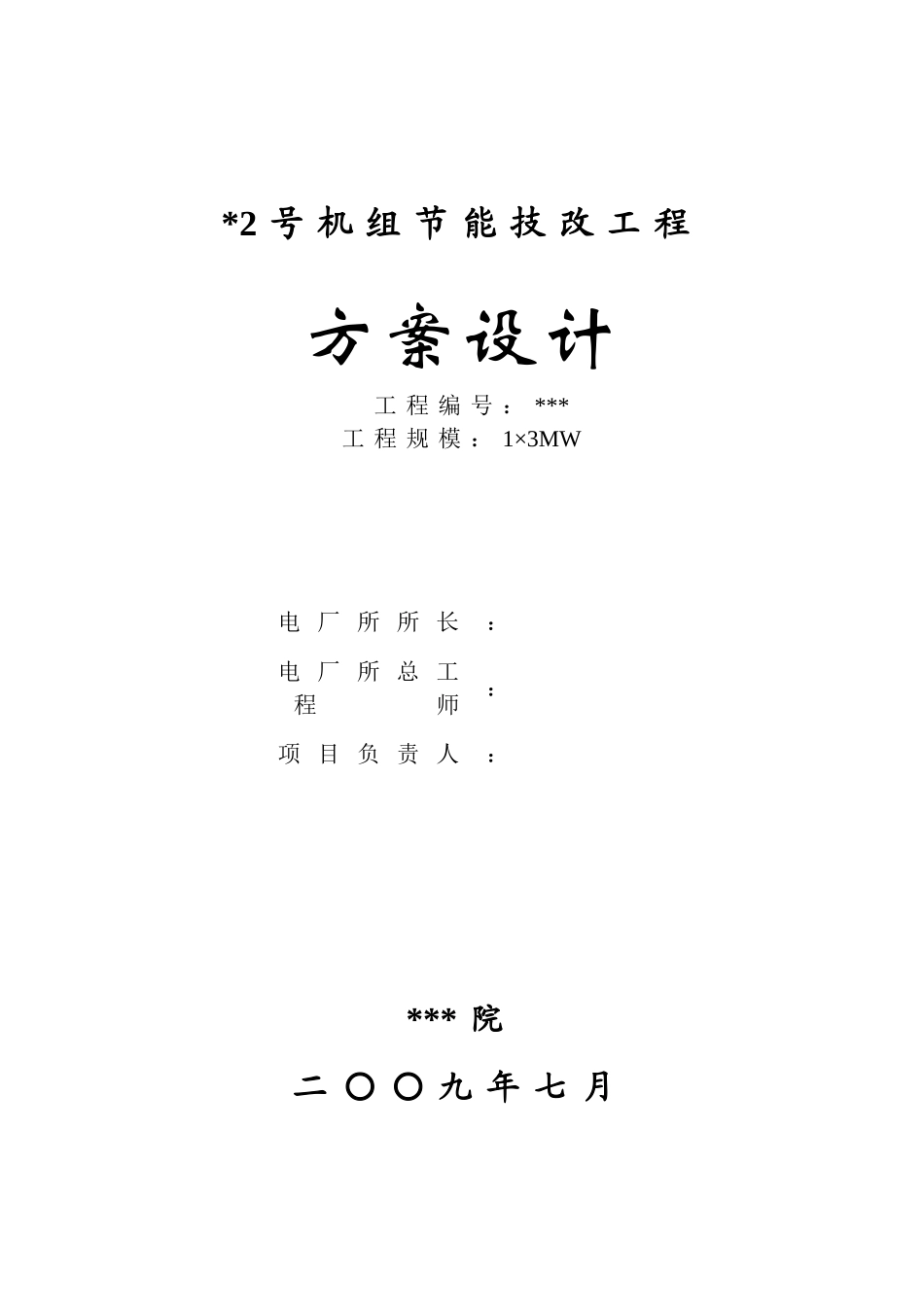

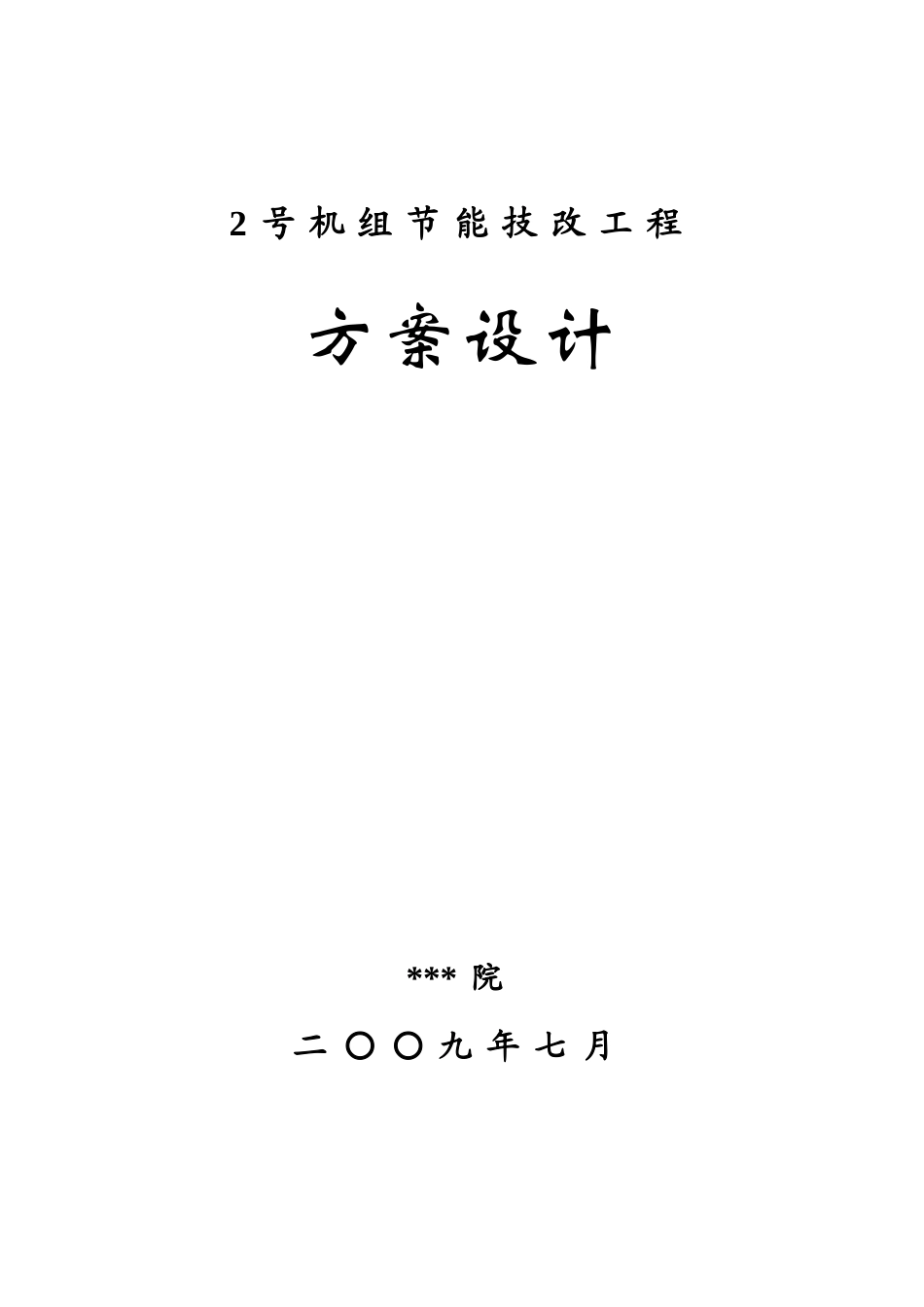

2号机组节能技改工程方案设计***院二九年七月〇〇2号机组节能技改工程方案设计工程编号：***工程规模：1×3MW院长：分管副院长：院总工程师：院分管副总工程师：项目负责人：***院二九年七月〇〇*2号机组节能技改工程方案设计工程编号：***工程规模：1×3MW电厂所所长：电厂所总工程师：项目负责人：***院二九年七月〇〇目录1概述…………………………………………………………………………11.1企业概况…………………………………………………………………11.2工程概况…………………………………………………………………11.3设计依据………………………………………………………………………21.4设计原则………………………………………………………………………22热负荷及装机方案…………………………………………………………42.1热负荷……………………………………………………………………42.2装机方案…………………………………………………………………53厂址条件……………………………………………………………………63.1地形………………………………………………………………………63.2气象…………………………………………………………………………63.3工程地质、水文地质……………………………………………………73.4抗震设防烈度…………………………………………………………94电力系统…………………………………………………………………105改造方案……………………………………………………………………115.1热力系统…………………………………………………………………115.2主厂房布置……………………………………………………………125.3电气部分………………………………………………………………125.4热控部分………………………………………………………………145.5土建部分………………………………………………………………176投资估算………………………………………………………………206.1设计依据…………………………………………………………………206.2编制原则及依据………………………………………………………206.3说明………………………………………………………………………21附件：附件一：#2机组节能技改工程方案及施工图设计委托书附件二：机电设备目录附件三：附图1概述1.1企业概况***厂始建于1987年，位于***号，***市工业区中心，是***市唯一的热电联产企业。该企业专业生产热力和电力两种产品，供应着**市市区及经济开发区60多家企事业单位生产、生活用蒸汽，属国有中一型企业，现有职工***人，其中高中级工程技术人员近***人。企业资产总值***万元，固定资产原值***万元，是安徽省百家节能重点企业之一。1.2工程概况***厂是***市唯一的热电联产企业，承担着***市工业及民用热负荷的供应，目前已形成北线、南线及安兴彩色化纤专线等3条主干供热管网。平均热负荷为50t/h，冬季最大热负荷为80t/h，以工业热负荷为主。在冬季供热高峰期时，常启用减温减压器以满足用户的用热需求。目前,电厂的装机规模为四炉三机，2台无锡锅炉厂生产的35t/h中温中压抛煤机链条炉和2台北京锅炉厂生产的75t/h中温中压循环流化床锅炉；2台武汉汽轮机厂生产的12MW凝改抽汽轮发电机组和1台青岛汽轮机厂生产的C12-3.43/0.98型抽凝机组；并配备了30t/h(2.8MPa)、80t/h(0.981MPa)减温减压器各一台。本工程建设的主要内容有：将现#2机拆除，在#2机的基础上新建1×B3-3.43/0.981背压式汽轮发电机组及其辅助设施。1.3设计依据1.3.1《***厂#2机组节能技改工程可行性研究报告》，2009年4月。1.3.2《***厂#2机组节能技改工程可行性研究报告》审查、批复意见。1.3.3***厂提供的有关设计基础资料。1.3.4与本工程有关的汽机、发电机设计技术资料。1.3.5《火力发电厂初步设计文件内容深度规定》（DLGJ9-92）及国家、电力行业颁发的有关规程、规范、技术标准。1.3.6本工程的《地质勘测报告》。1.3.7我院与***厂就本期工程技改内容、范围、主要技术原则讨论形成的会议纪要。1.3.8我院与***厂签订的本期工程设计合同。1.4设计原则1.4.1热机部分：在原有#2机位置上新...
