神马市浮云中学教学楼工程VIP免费

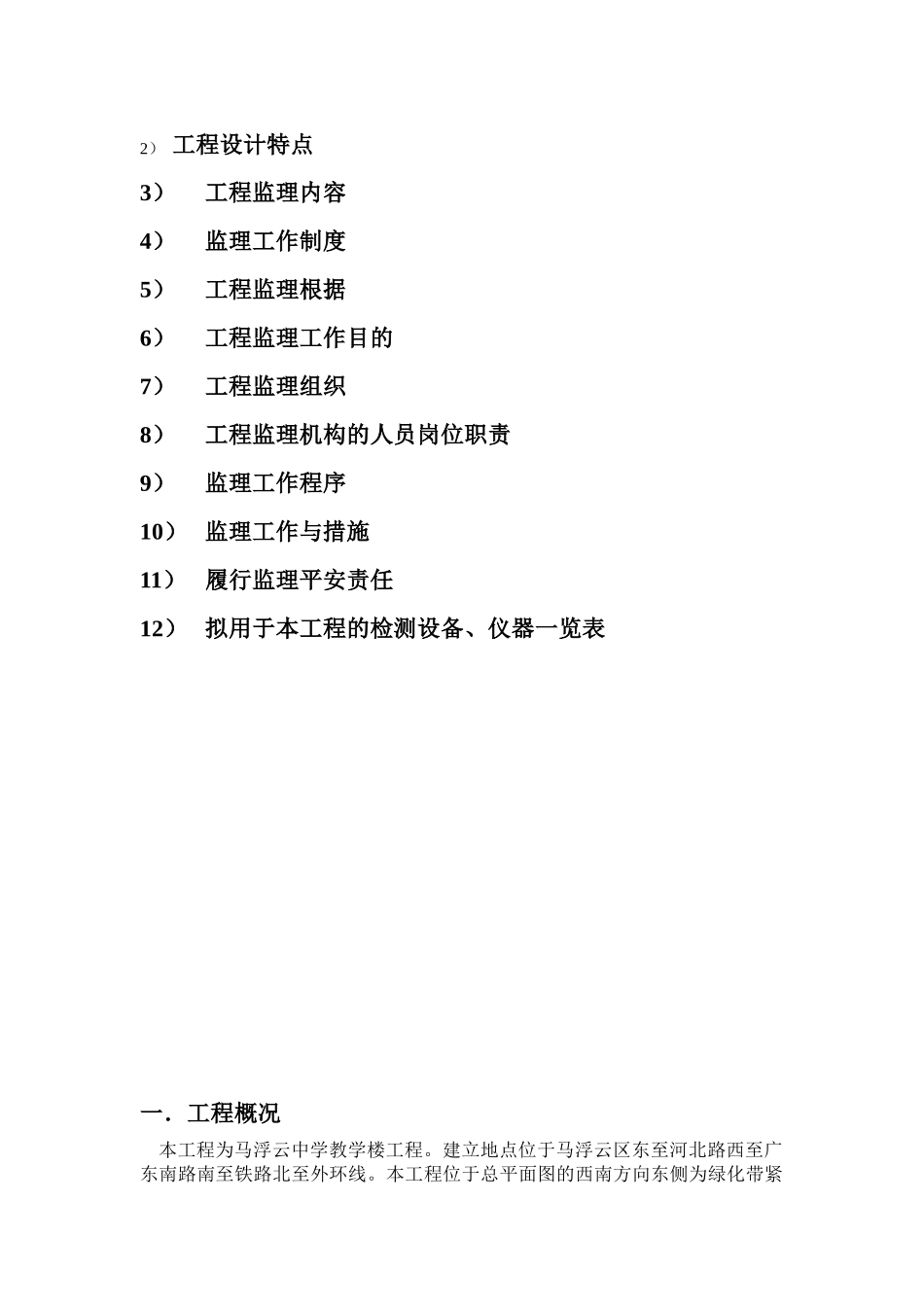

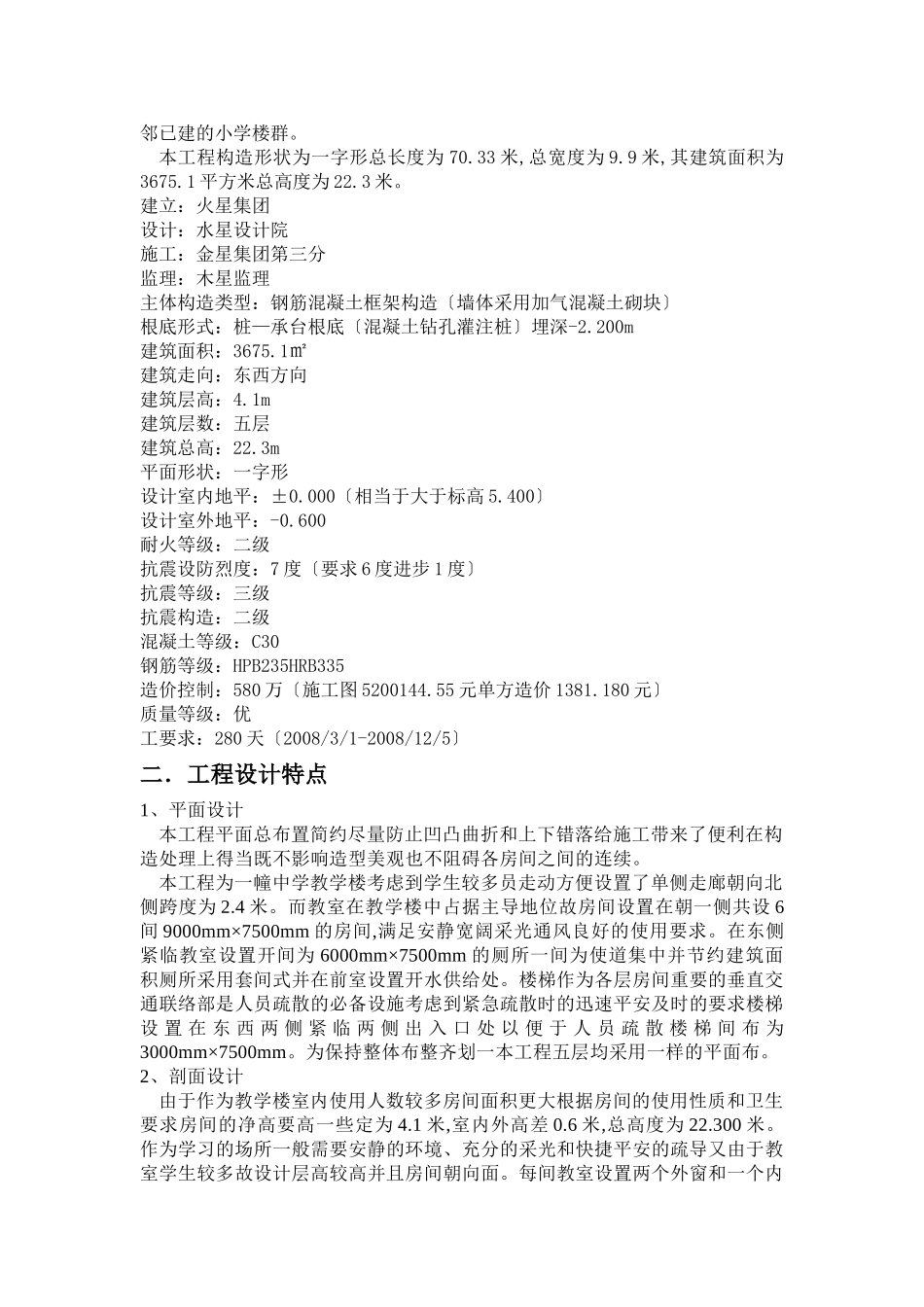

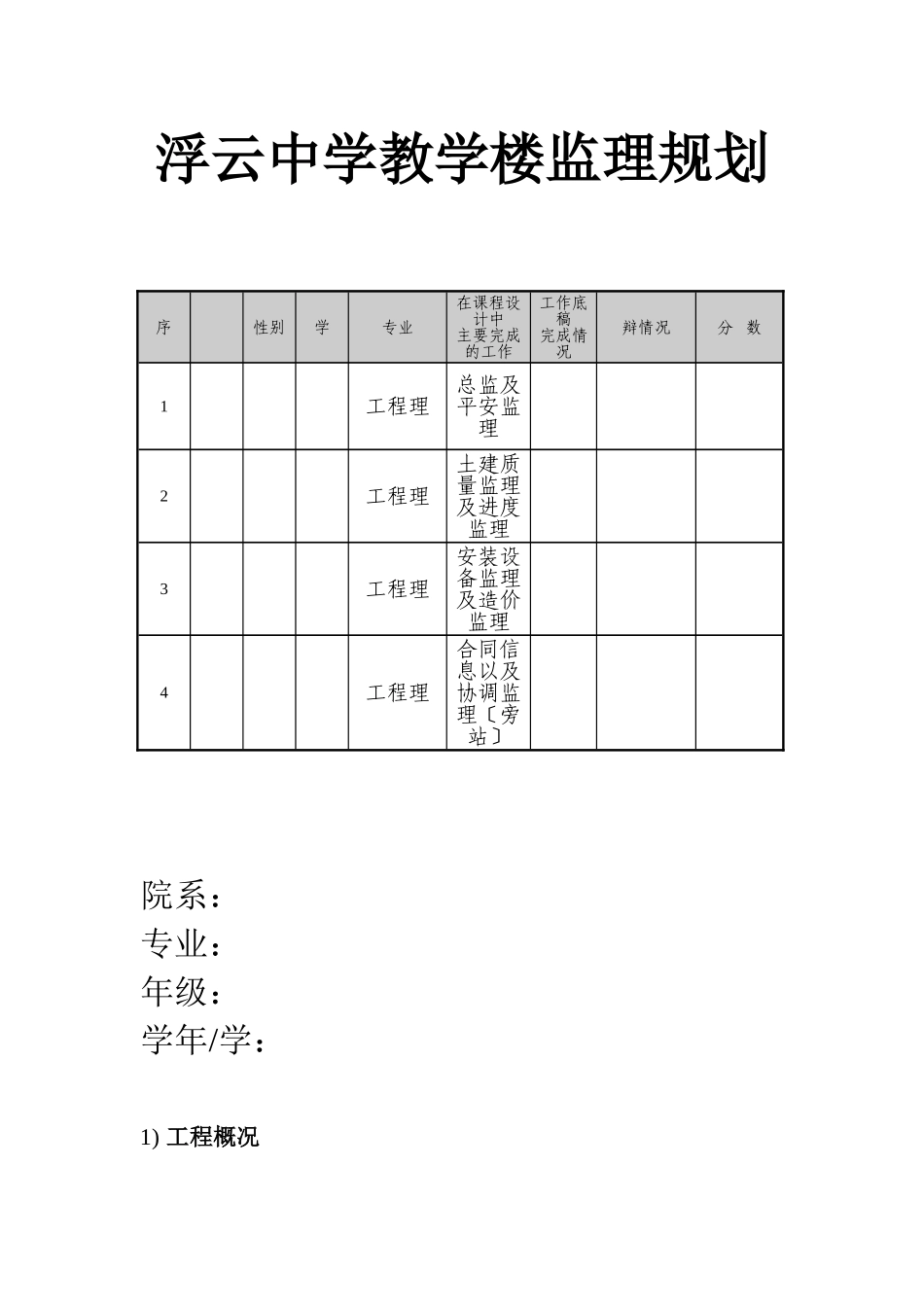

浮云中学教学楼监理规划院系：专业：年级：学年/学：1)工程概况序性别学专业在课程设计中主要完成的工作工作底稿完成情况辩情况分数1工程理总监及平安监理2工程理土建质量监理及进度监理3工程理安装设备监理及造价监理4工程理合同信息以及协调监理〔旁站〕2）工程设计特点3）工程监理内容4）监理工作制度5）工程监理根据6）工程监理工作目的7）工程监理组织8）工程监理机构的人员岗位职责9）监理工作程序10）监理工作与措施11）履行监理平安责任12）拟用于本工程的检测设备、仪器一览表一．工程概况本工程为马浮云中学教学楼工程。建立地点位于马浮云区东至河北路西至广东南路南至铁路北至外环线。本工程位于总平面图的西南方向东侧为绿化带紧邻已建的小学楼群。本工程构造形状为一字形总长度为70.33米,总宽度为9.9米,其建筑面积为3675.1平方米总高度为22.3米。建立：火星集团设计：水星设计院施工：金星集团第三分监理：木星监理主体构造类型：钢筋混凝土框架构造〔墙体采用加气混凝土砌块〕根底形式：桩—承台根底〔混凝土钻孔灌注桩〕埋深-2.200m建筑面积：3675.1㎡建筑走向：东西方向建筑层高：4.1m建筑层数：五层建筑总高：22.3m平面形状：一字形设计室内地平：±0.000〔相当于大于标高5.400〕设计室外地平：-0.600耐火等级：二级抗震设防烈度：7度〔要求6度进步1度〕抗震等级：三级抗震构造：二级混凝土等级：C30钢筋等级：HPB235HRB335造价控制：580万〔施工图5200144.55元单方造价1381.180元〕质量等级：优工要求：280天〔2008/3/1-2008/12/5〕二．工程设计特点1、平面设计本工程平面总布置简约尽量防止凹凸曲折和上下错落给施工带来了便利在构造处理上得当既不影响造型美观也不阻碍各房间之间的连续。本工程为一幢中学教学楼考虑到学生较多员走动方便设置了单侧走廊朝向北侧跨度为2.4米。而教室在教学楼中占据主导地位故房间设置在朝一侧共设6间9000mm×7500mm的房间,满足安静宽阔采光通风良好的使用要求。在东侧紧临教室设置开间为6000mm×7500mm的厕所一间为使道集中并节约建筑面积厕所采用套间式并在前室设置开水供给处。楼梯作为各层房间重要的垂直交通联络部是人员疏散的必备设施考虑到紧急疏散时的迅速平安及时的要求楼梯设置在东西两侧紧临两侧出入口处以便于人员疏散楼梯间布为3000mm×7500mm。为保持整体布整齐划一本工程五层均采用一样的平面布。2、剖面设计由于作为教学楼室内使用人数较多房间面积更大根据房间的使用性质和卫生要求房间的净高要高一些定为4.1米,室内外高差0.6米,总高度为22.300米。作为学习的场所一般需要安静的环境、充分的采光和快捷平安的疏导又由于教室学生较多故设计层高较高并且房间朝向面。每间教室设置两个外窗和一个内窗两道门以提供良好的采光通风和人员疏散要求从而利于学习；楼梯、卫生间不需要太多的采光故仅设置小型窗户即可大多设置在北面。采光通风的设计室内光线的强弱和照度是否均匀除了和立面中窗户的宽度和位置有关外还和剖面中窗户的上下有关。本工程中教室设置的窗户较多高度较大完全满足自然采光、自然通风的要求另外本工程整栋建筑是南北朝向也可以充分的采光。3、交通联络设计交通联络部是建筑物中各个房间之间楼层之间和房间内外之间联络通行的面积即各类建筑物中的走廊门过楼梯和坡道等。走廊的宽度根据应符合人流通畅和建筑物防火要求设计本教学楼属于通行人数较多的公共建筑考虑本建筑主要作为教学之用的使用特点以及建筑平面组合要求通过人流的多少根据调查分析和参考设计资料确定过道的宽度为2.4米满足要求。同时走廊除了交通联络外也可以兼有其他的使用功能如下课学生们的课间休息活动等功能。楼梯设计主要是根据使用要求和人流通行情况确定梯段和休息平台的宽度。梯段的宽度考虑学生上下课间人流量大设计本建筑梯段宽度为1.8米既满足通行人数要求又满足建筑防火要求。楼梯平台的宽度考虑到人流通行需求而且平台的宽度不应小于梯段的宽度此处设为2.1米。楼梯形式的选择此处采用两跑楼梯既节面积又使用方便。楼梯间的门窗均采用乙级防火门窗每层所设置的防火区均满足?防火?要求。主要出入口设置在建筑物的东西...
