某大桥工程钻孔灌注桩技术交底VIP免费

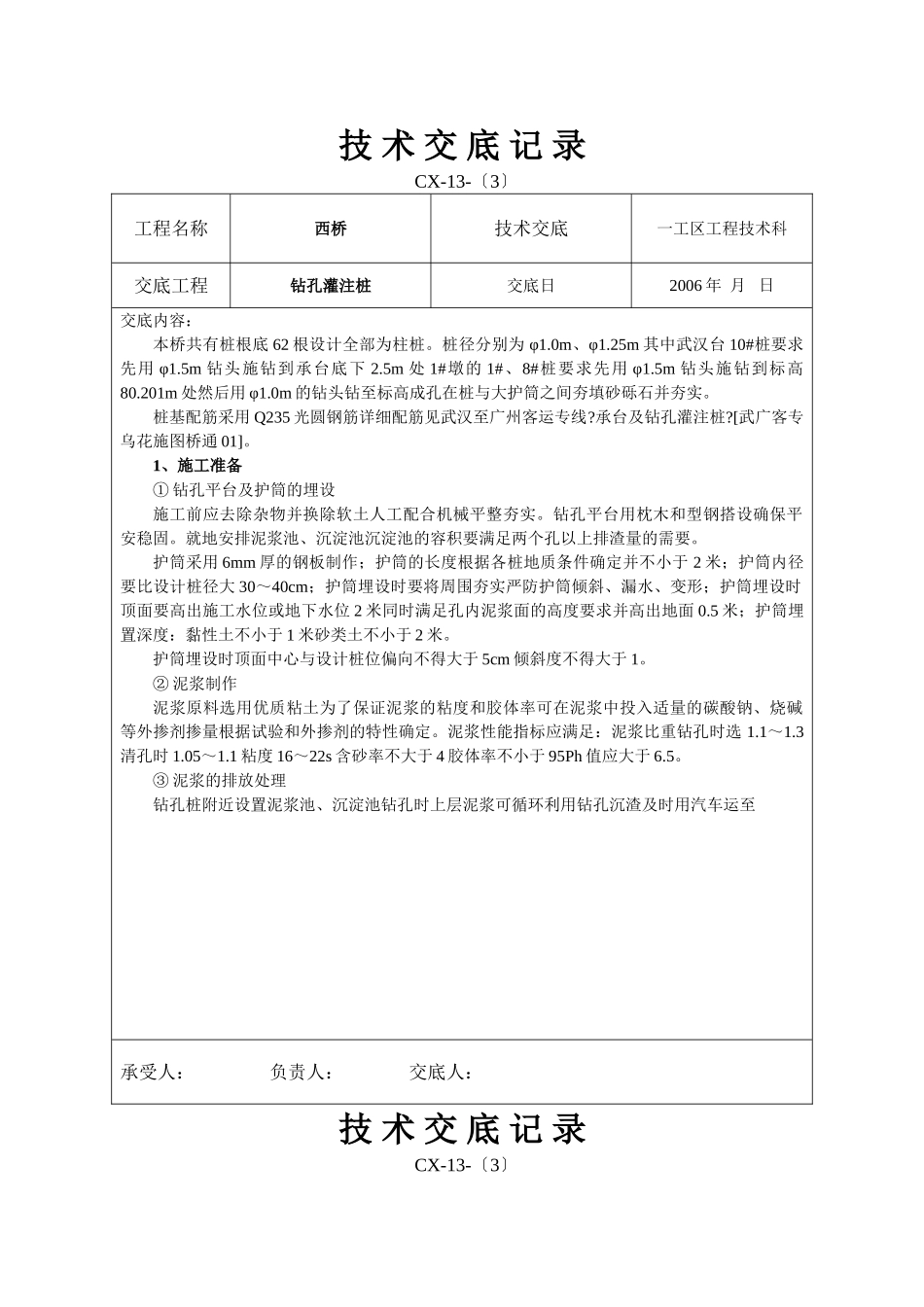

技术交底记录CX-13-〔3〕工程名称西桥技术交底一工区工程技术科交底工程钻孔灌注桩交底日2006年月日交底内容：本桥共有桩根底62根设计全部为柱桩。桩径分别为φ1.0m、φ1.25m其中武汉台10#桩要求先用φ1.5m钻头施钻到承台底下2.5m处1#墩的1#、8#桩要求先用φ1.5m钻头施钻到标高80.201m处然后用φ1.0m的钻头钻至标高成孔在桩与大护筒之间夯填砂砾石并夯实。桩基配筋采用Q235光圆钢筋详细配筋见武汉至广州客运专线?承台及钻孔灌注桩?[武广客专乌花施图桥通01]。1、施工准备①钻孔平台及护筒的埋设施工前应去除杂物并换除软土人工配合机械平整夯实。钻孔平台用枕木和型钢搭设确保平安稳固。就地安排泥浆池、沉淀池沉淀池的容积要满足两个孔以上排渣量的需要。护筒采用6mm厚的钢板制作；护筒的长度根据各桩地质条件确定并不小于2米；护筒内径要比设计桩径大30～40cm；护筒埋设时要将周围夯实严防护筒倾斜、漏水、变形；护筒埋设时顶面要高出施工水位或地下水位2米同时满足孔内泥浆面的高度要求并高出地面0.5米；护筒埋置深度：黏性土不小于1米砂类土不小于2米。护筒埋设时顶面中心与设计桩位偏向不得大于5cm倾斜度不得大于1。②泥浆制作泥浆原料选用优质粘土为了保证泥浆的粘度和胶体率可在泥浆中投入适量的碳酸钠、烧碱等外掺剂掺量根据试验和外掺剂的特性确定。泥浆性能指标应满足：泥浆比重钻孔时选1.1～1.3清孔时1.05～1.1粘度16～22s含砂率不大于4胶体率不小于95Ph值应大于6.5。③泥浆的排放处理钻孔桩附近设置泥浆池、沉淀池钻孔时上层泥浆可循环利用钻孔沉渣及时用汽车运至承受人：负责人：交底人：技术交底记录CX-13-〔3〕工程名称西桥技术交底一工区工程技术科交底工程钻孔灌注桩交底日2006年月日交底内容：弃土场或指定地点妥善处理防止污染环境。2、钻孔作业①本桥桩基均为嵌岩柱桩根据地质情况采用冲击钻机成孔。钻机就位前所有零部件须检查及整修钻头直径必须满足钻孔要求钻机底座平整结实钻机安装稳定可靠不得产生位移和沉陷。开钻前钻机顶部应用缆风绳对称拉紧钻头与护筒中心偏向不得大于5cm。②合理确定施工顺序按照先外围桩后中间桩、先长桩后短桩顺序施工；对有溶洞的墩台先安排含有较深、较大、较多溶洞的桩孔施工。③钻进开孔孔位必须准确应使初成孔壁竖直、圆顺、坚实。开钻时采用低锤轻打高频率小冲程原那么起、落钻头速度要均匀不得过猛或骤然变速确保成孔质量。钻进过程中要勤松绳和适量松绳不得打空锤；钻岩过程中要勤排渣清孔以使钻头经常冲击新颖地层加快钻进速度。每次松绳量应按地质情况、钻头形式、钻头重量。④吊钻头的钢丝绳必须选用同向捻制、柔软优质、无弯和无断丝的且平安系数不应小于12。钢丝绳与钻头之间须设转向装置并连结结实钻孔过程中应经常检查其状态及转动是否正常、灵敏。主绳与钻头的钢丝绳搭接时两根绳径应一样捻扭方向必须一致。⑤钻孔工地应有备用钻头检查发现钻孔的钻头直径磨耗超过15mm时应及时更换修补。更换新钻头前应先检孔到孔底确认钻孔正常时方可放入新钻头。⑥钻孔时孔内水位宜高于护筒底脚0.5米以上或地下水位1.5～2.0米；在冲击钻进中取渣和停钻后应及时向孔内补水或泥浆保持孔内水头高度和泥浆比重及黏度。⑦冲击钻孔时假设遇到倾斜岩面那么回填粘土、小块片石并用小冲程冲砸冲砸过程中一面挤石造壁一面切削倾斜岩面直至全断面进入岩石后正常钻进。⑧钻孔作业应连续进展因故停钻时应将钻头提出孔外孔口应加护盖。钻孔过程中应承受人：负责人：交底人：技术交底记录CX-13-〔3〕工程名称西桥技术交底一工区工程技术科交底工程钻孔灌注桩交底日2006年月日交底内容：经常检查并记录土层变化情况并与地质剖面图核对。钻孔到设计深度后应对孔位、孔径、孔深和孔型进展检验并填写钻孔记录表；孔位偏向不得大于10cm。⑨为防止由于冲击振动导致邻孔护壁坍塌或影响邻孔已浇筑的砼强度应待邻孔砼抗压强度到达2.5Mpa前方可开钻。3、岩溶处理成桩①岩溶处理a.开钻前设计未逐根钻探的钻孔位置用地质钻机补探详细记录地质状况、溶洞深度、高度、填充物类型画图列表为制定相应施工方案提供详实根据。b.根据地质钻探资料和填充物情况对每...
