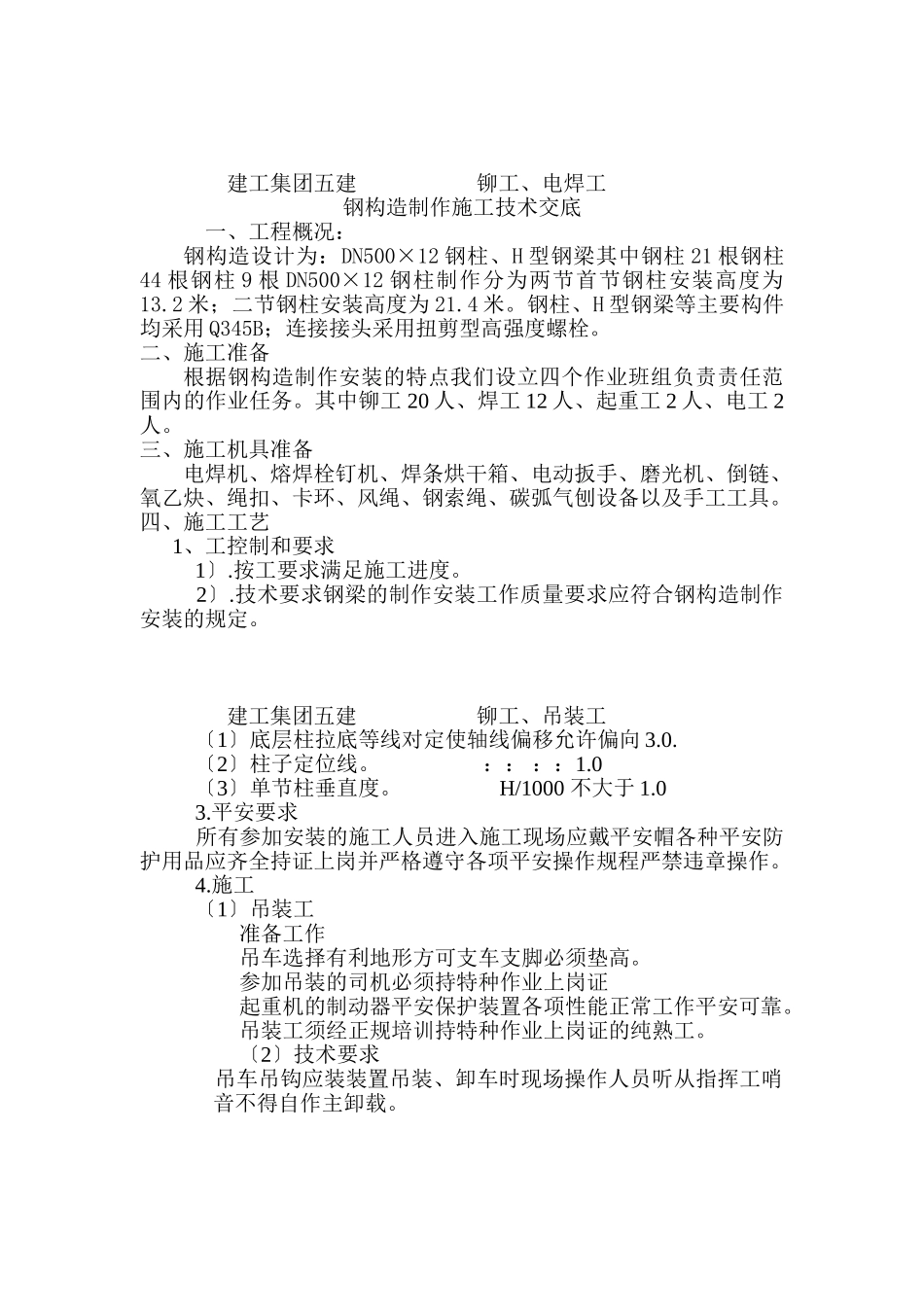

建工集团五建铆工、电焊工钢构造制作施工技术交底一、工程概况：钢构造设计为：DN500×12钢柱、H型钢梁其中钢柱21根钢柱44根钢柱9根DN500×12钢柱制作分为两节首节钢柱安装高度为13.2米；二节钢柱安装高度为21.4米。钢柱、H型钢梁等主要构件均采用Q345B；连接接头采用扭剪型高强度螺栓。二、施工准备根据钢构造制作安装的特点我们设立四个作业班组负责责任范围内的作业任务。其中铆工20人、焊工12人、起重工2人、电工2人。三、施工机具准备电焊机、熔焊栓钉机、焊条烘干箱、电动扳手、磨光机、倒链、氧乙炔、绳扣、卡环、风绳、钢索绳、碳弧气刨设备以及手工工具。四、施工工艺1、工控制和要求1〕.按工要求满足施工进度。2〕.技术要求钢梁的制作安装工作质量要求应符合钢构造制作安装的规定。建工集团五建铆工、吊装工〔1〕底层柱拉底等线对定使轴线偏移允许偏向3.0.〔2〕柱子定位线。：：：：1.0〔3〕单节柱垂直度。H/1000不大于1.03.平安要求所有参加安装的施工人员进入施工现场应戴平安帽各种平安防护用品应齐全持证上岗并严格遵守各项平安操作规程严禁违章操作。4.施工〔1〕吊装工准备工作吊车选择有利地形方可支车支脚必须垫高。参加吊装的司机必须持特种作业上岗证起重机的制动器平安保护装置各项性能正常工作平安可靠。吊装工须经正规培训持特种作业上岗证的纯熟工。〔2〕技术要求吊车吊钩应装装置吊装、卸车时现场操作人员听从指挥工哨音不得自作主卸载。建工集团五建铆工、吊装工将钢柱、钢梁按要求放置在指定安装点地面未做硬化处理的要采取措施或铺垫枕木。起吊钢构件后操作人员应运离物体待构件到达指定安装点后停稳才可松钩卸物。在起吊过程中严禁在旋转起重臂下工作区域内来回走动防止构件绑扎不牢发生坠落。作业前要对起重机吊具、索具认真检查发现问题即时处理。柱梁的起吊绑扎要注意以下几点严禁吊斜、侧重以免损坏工件。利用起吊环或构件上设置的绑扎位置进展绑扎。按构件重心进展绑扎夹角45°应在绑扎位置垫胶皮或木块用于防滑。按照施工方案所提供的数据选择合格的吊索、吊具。四级以上大风制止吊装五级以上大风制止吊柱子大雾天气能见度30米以内的严禁吊装。在构件起吊与放置过程中吊车司机、吊装工一切听从吊装指挥口哨音与手势不得违章操作。建工集团五建铆工、吊装工柱、梁堆放时要求垫枕木柱、梁堆放二层时要采取紧固措施立面加斜撑严禁将构件码放三层上空不准有电源线。参与吊装与操作的人员必须带平安帽穿防滑鞋。2.安装铆工施工顺序钢柱安装校正工序：校正地角螺栓柱基标高调整柱身垂偏。准备工作程度仪、经纬仪两台〔技术人员任务〕程度尺、钢尺、搬手。技术要求：预埋螺拴校正做法用钢套在所需调整的锚栓用力板至允许偏向范围内操作时严禁破坏锚栓上的螺纹严禁用火烤必免破坏锚柱原材质性能对大于10㎜的锚柱偏向严格按照要求操作。柱基标高调整做法一节柱安装时螺栓底部的螺母调整到建工集团五建铆工、吊装工与柱底标高齐平安装柱子后利用底板下的螺母控制柱子的标高精度保证在±3mm以内。柱身垂直度校正做法：采用缆风绳校正用两台经纬仪找垂直在校正过程中不断调整柱底板下的螺母直至校正完毕将柱底板上的两个螺母拧上缆风绳松开不受力柱身呈状态再用经纬仪纬复核如有偏向调整下螺母无误将上螺母拧紧。二截柱钢柱校正做法：柱顶标高调整按设计标高安装钢柱吊装就位后用两侧加装耳板定位螺柱固定不加紧通过起重机起吊撬棍微调柱间间隙量取上下柱顶预先标定标高值符合要求打入钢楔限制钢柱下落应考虑到焊缝收缩及压缩变形标高偏向调整至5㎜以内每一节柱子的定位轴线严禁使用下一节柱子的定位轴线应从地面定位轴线引到标高点以保证柱子安装正确无误。平安要求：参加安装吊装的人员和吊装司机应持特种作业上岗证。吊装或卸车时操作人员应听从指挥工哨员不得违章操作。建工集团五建铆工、吊装工起吊钢构件后安装人员应远离构件待构件到达指定安装点后停稳才可松构卸物。在吊装过程中严禁在旋转起重臂下工作区域来回走动防止发生绑扎不牢发生坠落。作业前应对起重机吊具、索具、平安带等认真检查发现问题即时处理。吊装框梁或次梁时从梁中间向两边定出绑...
