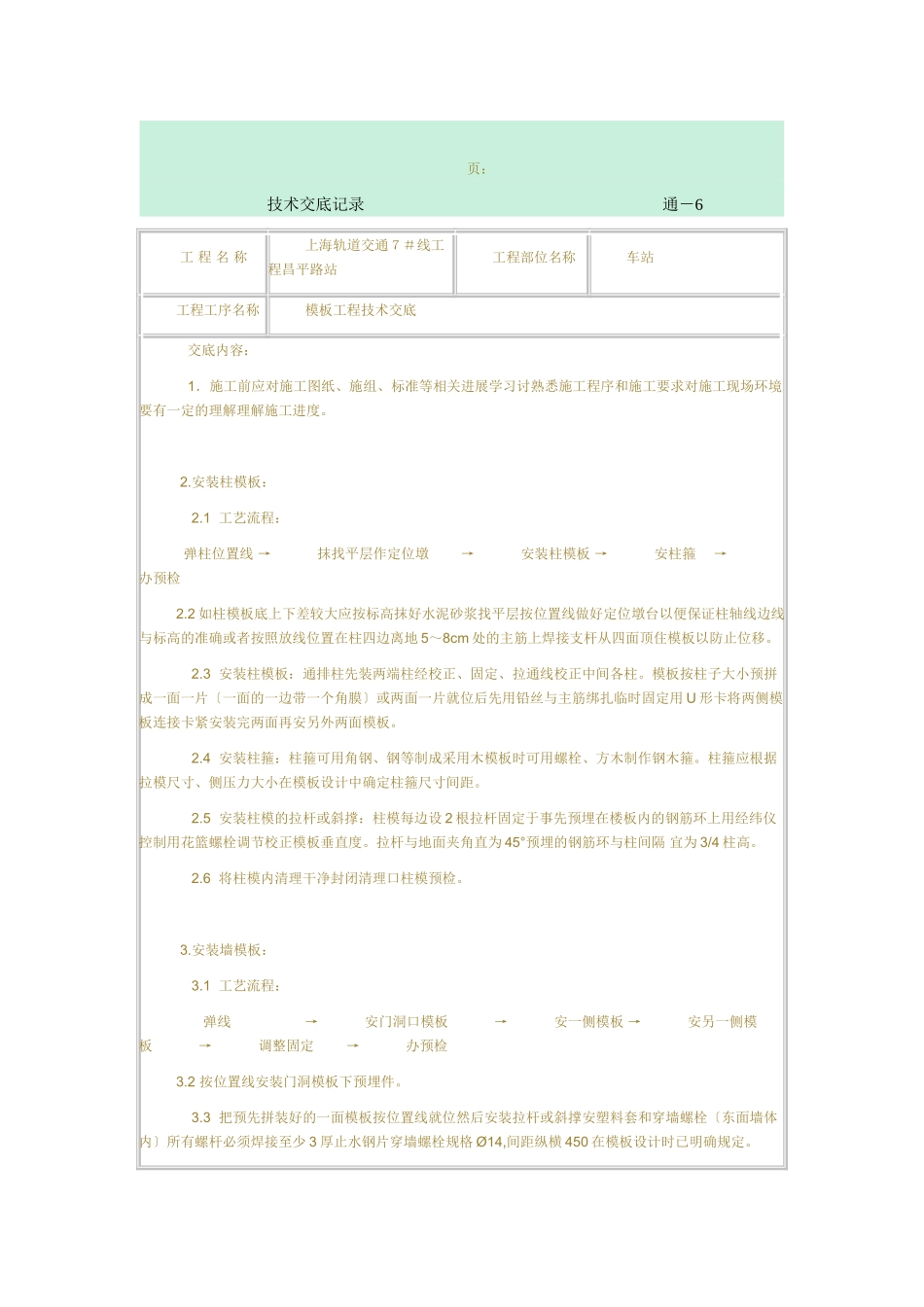

页：技术交底记录通－6工程名称上海轨道交通７＃线工程昌平路站工程部位名称车站工程工序名称模板工程技术交底交底内容：1．施工前应对施工图纸、施组、标准等相关进展学习讨熟悉施工程序和施工要求对施工现场环境要有一定的理解理解施工进度。2.安装柱模板：2.1工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→办预检2.2如柱模板底上下差较大应按标高抹好水泥砂浆找平层按位置线做好定位墩台以便保证柱轴线边线与标高的准确或者按照放线位置在柱四边离地5～8cm处的主筋上焊接支杆从四面顶住模板以防止位移。2.3安装柱模板：通排柱先装两端柱经校正、固定、拉通线校正中间各柱。模板按柱子大小预拼成一面一片〔一面的一边带一个角膜〕或两面一片就位后先用铅丝与主筋绑扎临时固定用U形卡将两侧模板连接卡紧安装完两面再安另外两面模板。2.4安装柱箍：柱箍可用角钢、钢等制成采用木模板时可用螺栓、方木制作钢木箍。柱箍应根据拉模尺寸、侧压力大小在模板设计中确定柱箍尺寸间距。2.5安装柱模的拉杆或斜撑：柱模每边设2根拉杆固定于事先预埋在楼板内的钢筋环上用经纬仪控制用花篮螺栓调节校正模板垂直度。拉杆与地面夹角直为45°预埋的钢筋环与柱间隔宜为3/4柱高。2.6将柱模内清理干净封闭清理口柱模预检。3.安装墙模板：3.1工艺流程：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检3.2按位置线安装门洞模板下预埋件。3.3把预先拼装好的一面模板按位置线就位然后安装拉杆或斜撑安塑料套和穿墙螺栓〔东面墙体内〕所有螺杆必须焊接至少3厚止水钢片穿墙螺栓规格Ø14,间距纵横450在模板设计时已明确规定。3.4清扫墙内杂物再安另一侧模板调整斜撑〔拉杆〕使模板垂直后拧紧穿墙螺栓。3.5模板安装完毕后检查一遍扣件、螺栓是否紧固模板拼缝及下口是否严办完预检手续。4.安装梁模板：4.1工艺流程：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检4.2柱子拆模后在混凝土上弹出轴线和程度线。4.3安装架钢支柱之前〔如土地面必须夯实〕支柱下垫通长脚手板。一般梁支柱采用单排当梁截面较大时可采用双排或多排支柱的间距应由模板设计规定一般情况下间距以60～100cm为宜。支柱上面垫10cm×10cm方木支柱双向加剪力撑和程度拉杆离地50cm设一道以上每隔2m设一道。4.4按设计标高调整支柱的标高然后安装梁底板并拉线找直梁底板应起拱当梁跨度等于或大于4m时梁底板按设计要求起拱。如设计无要求时起拱高度宜为全跨长度的1/1000～3/1000。4.5绑扎梁钢筋经检查合格后隐检并去除杂物安装侧模板把两侧模板与底板用U形卡连接。4.6用梁托架或三角架支撑固定梁侧模板。龙骨间距应由模板设计规定一般情况下宜为75cm梁模板上口用定型卡子固定。当梁高超过60cm时加穿梁螺栓加固。4.7安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净检查合格后办预检。5.安装楼板模板：5.1工艺流程：地面夯实→支立柱→安大小龙骨→铺模板→校正标高加立杆的程度拉杆→办预检5.2土地面应夯实并垫通长脚手板楼层地面立支柱前也应垫通长脚手板。采用多层支架支模时支柱应垂直上下层支柱应在同一竖向中心线上。5.3从边跨一侧开场安装先安第一排龙骨和支柱临时固定；再安第二排龙骨和支柱依次逐排安装。支柱与龙骨间距应根据模板设计规定。一般支柱间距为80～120cm大龙骨间距为60～120cm小龙骨间距为40～60cm。5.4调节支柱高度将大龙骨找平。5.5铺定型组合钢模板块：可从一侧开场铺每两块板间边肋用U形卡连接U形卡安装间距一般不大于30cm〔即每隔一孔插一个〕。每个U形卡卡紧方向应正反相间不要安在同一方向。楼板在大面积上均应采用大尺寸的定型组合钢模板块在拼缝处可用窄尺寸的拼缝模板或木板代替但均应拼缝严。5.6平台板铺完后用程度仪测量模板标高进展校正并用靠尺找平。5.7标高校完后支柱之间应加程度拉杆。根据支柱高度程度拉杆设几道。一般情况下离地面20～30cm处一道往上纵横方向每隔1.6m左右一道并应经常检查保证完好结实。5.8将模板内杂物清理干净办预检。6模板撤除：模板应优先考虑整体撤除便于整体转移后重复进展整体安装。6.1柱子模板撤除：先拆掉柱斜拉杆...
