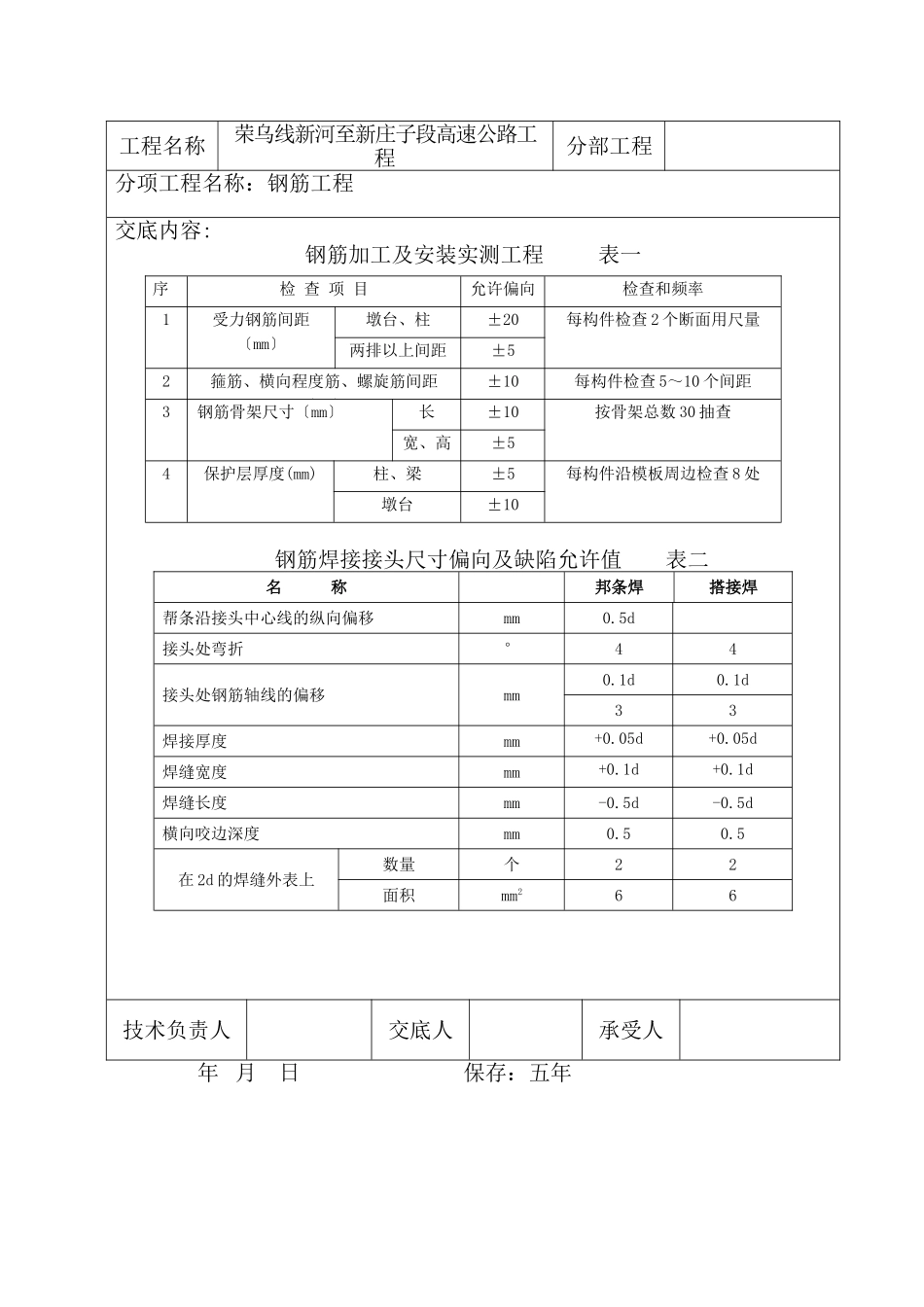

技术交底记录编：工程名称荣乌线新河至新庄子段高速公路工程分部工程分项工程名称：钢筋工程交底内容:1、钢筋应按设计图下料和加工钢筋焊接采用502或506焊条制止采用422焊条焊接主体工程中的钢筋焊接前进展试焊经工程部检测合格前方可正式焊接。2、采用双面搭接焊时搭接长度不小于5d单面搭接焊时其长度不小于10d〔d为钢筋直径〕钢筋采用帮条焊时帮条采用与主筋同级别的钢筋其总截面面积不小于被焊钢筋的面积。3、钢筋焊接接头错开布置在接头长度区段内〔焊接接头长度区段是指35d且不小于50cm〕同一根钢筋只有一个接头配置在接头长度区段内的受力钢筋其接头的截面积占全部截面面积的百分率为50。4、焊接时焊缝高度≥0.3d焊缝宽度b应≥0.7d〔d为被焊钢筋直径〕。钢筋焊缝要求平顺饱满无咬焊、堆积、漏焊气孔数量符合标准要求点焊时不能咬伤主筋并将焊渣去除干净。钢筋焊接接头与钢筋弯曲处的间隔不小于10d。5、弯起钢筋端头焊接长度为5d〔按图纸要求采用双面焊〕弯起筋直线段与直线筋连接处在两端部采用两点焊接每一处焊接长度为5d〔双面焊〕。详见下列图。6、钢筋骨架绑扎焊接成型时应首先以设计图要求为主图纸无要求时按技术交底施工。钢筋骨架完成后必须有足够的保护层钢筋类型、数量、位置等符合设计要求固定结实在砼浇筑过程中不发生位移和变形。7、钢筋安装实测工程见附表一、二。技术负责人交底人承受人年月日保存：五年技术交底记录编：工程名称荣乌线新河至新庄子段高速公路工程分部工程分项工程名称：钢筋工程交底内容:钢筋加工及安装实测工程表一序检查项目允许偏向检查和频率1受力钢筋间距〔mm〕墩台、柱±20每构件检查2个断面用尺量两排以上间距±52箍筋、横向程度筋、螺旋筋间距〔mm〕±10每构件检查5～10个间距3钢筋骨架尺寸〔mm〕长±10按骨架总数30抽查宽、高±54保护层厚度(mm)柱、梁±5每构件沿模板周边检查8处墩台±10钢筋焊接接头尺寸偏向及缺陷允许值表二名称邦条焊搭接焊帮条沿接头中心线的纵向偏移mm0.5d接头处弯折°44接头处钢筋轴线的偏移mm0.1d0.1d33焊接厚度mm+0.05d0+0.05d0焊缝宽度mm+0.1d0+0.1d0焊缝长度mm-0.5d-0.5d横向咬边深度mm0.50.5在2d的焊缝外表上数量个22面积mm266技术负责人交底人承受人年月日保存：五年
