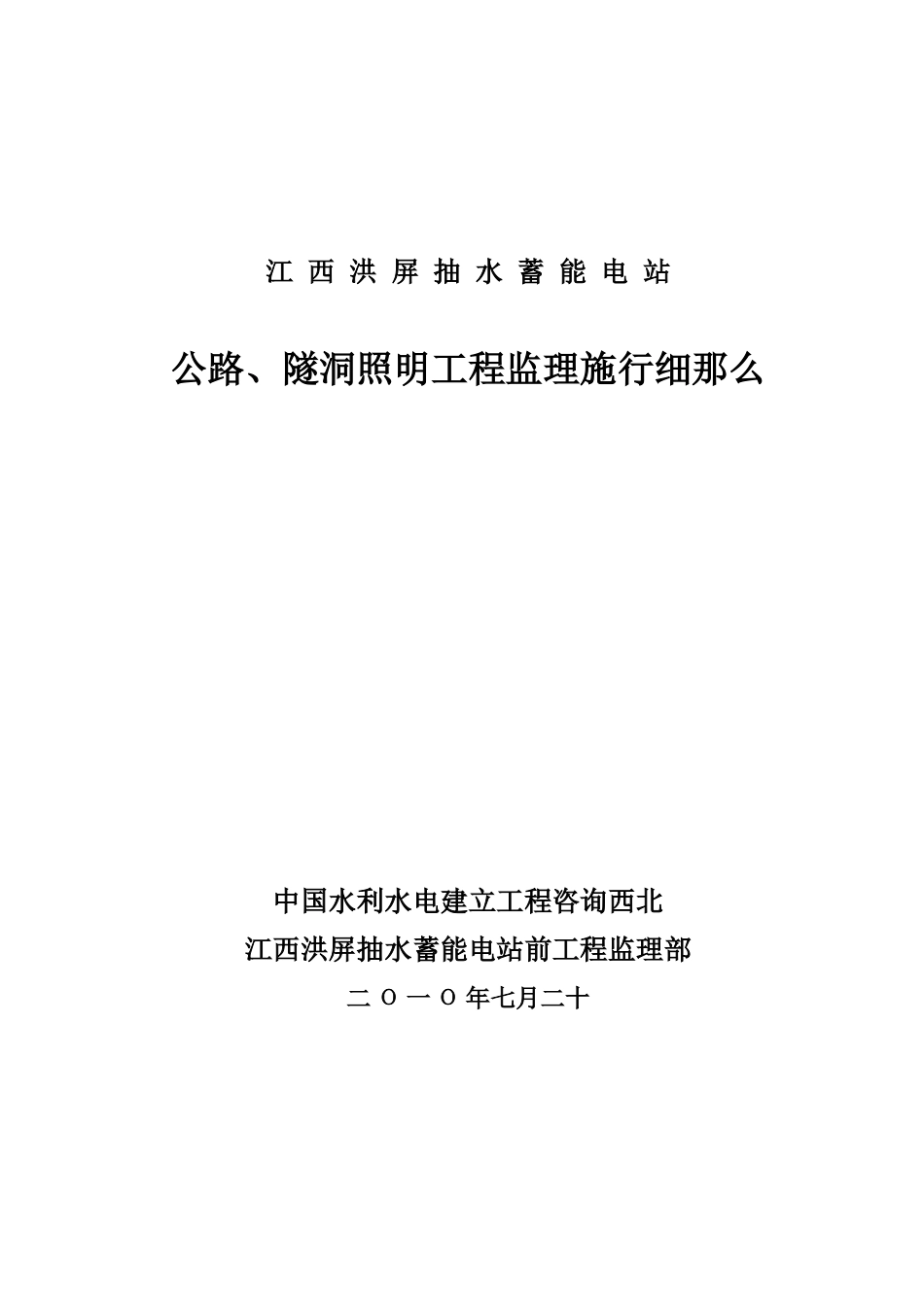

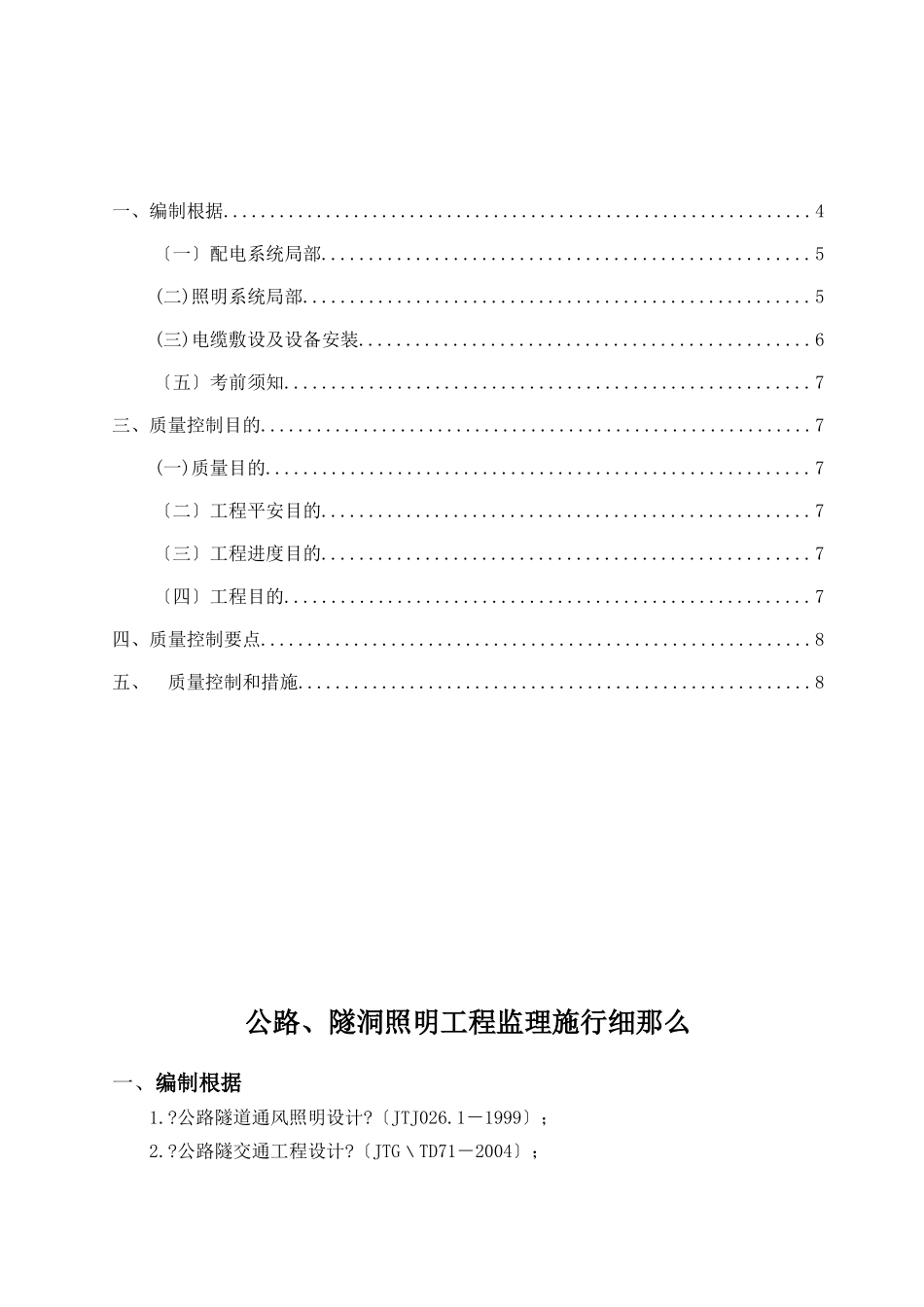

江西洪屏抽水蓄能电站公路、隧洞照明工程监理施行细那么中国水利水电建立工程咨询西北江西洪屏抽水蓄能电站前工程监理部二Ο一Ο年七月二十目录一、编制根据...............................................................4〔一〕配电系统局部....................................................5(二)照明系统局部......................................................5(三)电缆敷设及设备安装................................................6〔五〕考前须知........................................................7三、质量控制目的...........................................................7(一)质量目的..........................................................7〔二〕工程平安目的....................................................7〔三〕工程进度目的....................................................7〔四〕工程目的........................................................7四、质量控制要点...........................................................8五、质量控制和措施.......................................................8公路、隧洞照明工程监理施行细那么一、编制根据1.?公路隧道通风照明设计?〔JTJ026.1－1999〕；2.?公路隧交通工程设计?〔JTG﹨TD71－2004〕；3．?供配电系统设计?〔GB50052－95〕；4.?民用建筑电气设计?〔JGJ﹨T16-2021〕；5.?江西洪屏抽水蓄能电站江西洪屏抽水蓄能电站进场公路照明工程施工合同文件?；〔JXHP—JHB—DGCSG—[2021]-17和18〕6.中国水电参谋集团华东勘测设计研究院?江西洪屏抽水蓄能电站进场公路照明工程设计?7.现行、行业、规程、8.?建筑电气工程施工质量验收?GB50303-20029.工程建立强迫性条文?电力工程局部?2006年版10.?加强平安消费工作的?2005年版11.本工程?监理大纲?、?监理规划?二、工程概况及专业工程特点江西洪屏抽水蓄能电站位于江西靖安境内下水库坝址距靖安城约40km电站地下厂房内安装四台单机容量为300MW的混流可逆式水轮发电机组总装机容量为1200MW。枢纽建筑物主要由上水库、输水系统、地下厂房、地面开关站及下水库等组成洪屏抽水蓄能电站为国网系统2021年重点工程本工程洪屏进场公路工程中1.隧道工程丁坑口隧道长998米单洞双向通行二车道隧道净空高度为6.6米行车道宽度7米设计行车速度30公里/小時本隧道日交通量2600pcu/d为三级公路C类隧道工程.2．GL1标段公路照明本工程QK1＋720至QK2＋080及丁坑口右岸支路YKO＋000～YKO+867的道路局部电源为从遂道口箱式变XB中引耒电源电压为380∕220V供电给本路段道路照明。3．GL2标段公路照明本工程K5＋940至K8＋300的道路局部电源为10kV电源进线内设一台箱式变压器XB1,设在K7+200位置10kV电源均从电网引耒电源経箱式变变压后电压为380∕220V供电给本路段道路照明和预留景观照明用电该箱变容量为50kVA。专业工作特点〔分五局部〕〔一〕配电系统局部1.隧道工程1)．本工程从电力系统引耒一回10kV电源另一路采用380V低压进线供电该回路电源从距隧道出口处约500米的大坝箱式变站中引至。2)．本工程照明负荷为一级负荷。3)．本工程采用放射式与树干式相结合的方式给隧道供电。4)．变压器容量均为50kVA.2.GL1标段公路照明1).本工程路灯负荷等级为三级在QK1+720～QK2+080段设路灯控制箱CM1电源从隧道口箱变低压引耒照明用电电源容量为6kW。2).道路照明回路均从照明控制箱引出。3).各回路的路灯均按A,B,C相均匀地分布在三相上每个路灯均应加熔断器保护。3.GL2标段公路照明1).本工程路灯负荷等级为三级在K5+940至K8+300段设路灯控制箱CM2电源从XB1箱变低压引耒照明用电电源容量为11kW。2).道路照明回路均从照明控制箱引出。3).各回路的路灯均按A,B,C相均匀地分布在三相上每个路灯均应加熔断器保护。(二)照明系统局部1．本工程隧道内照明设计时速30km/h,参照隧道照明等结合隧道口周围环境光照情况确定隧道有关区域的根本照度为：入〔出〕口段照明到达根本照度450lx,过度段根本照度150lx中间段照度按30lx设计。2．隧道内入口段照明由时间控制开...
