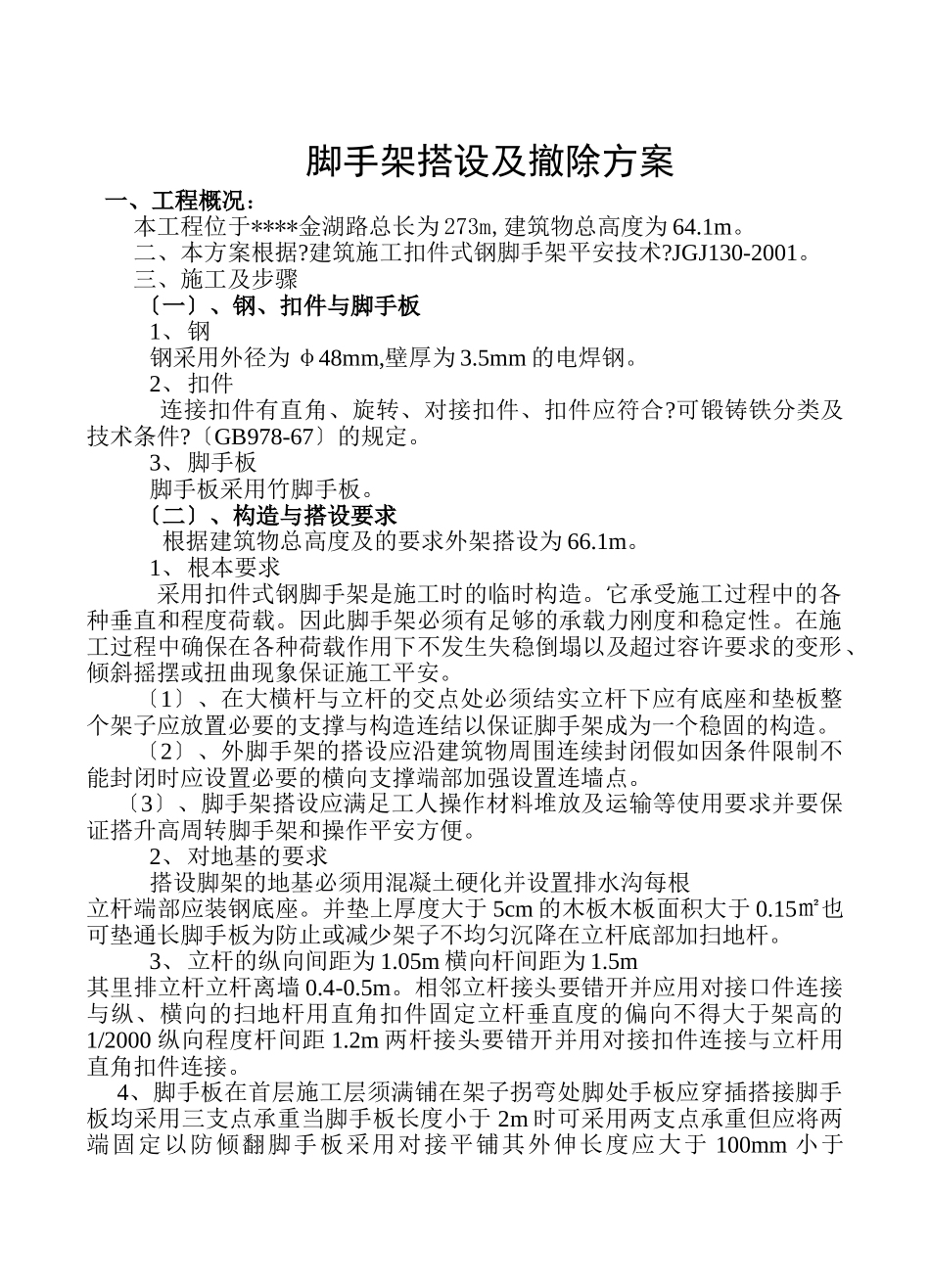

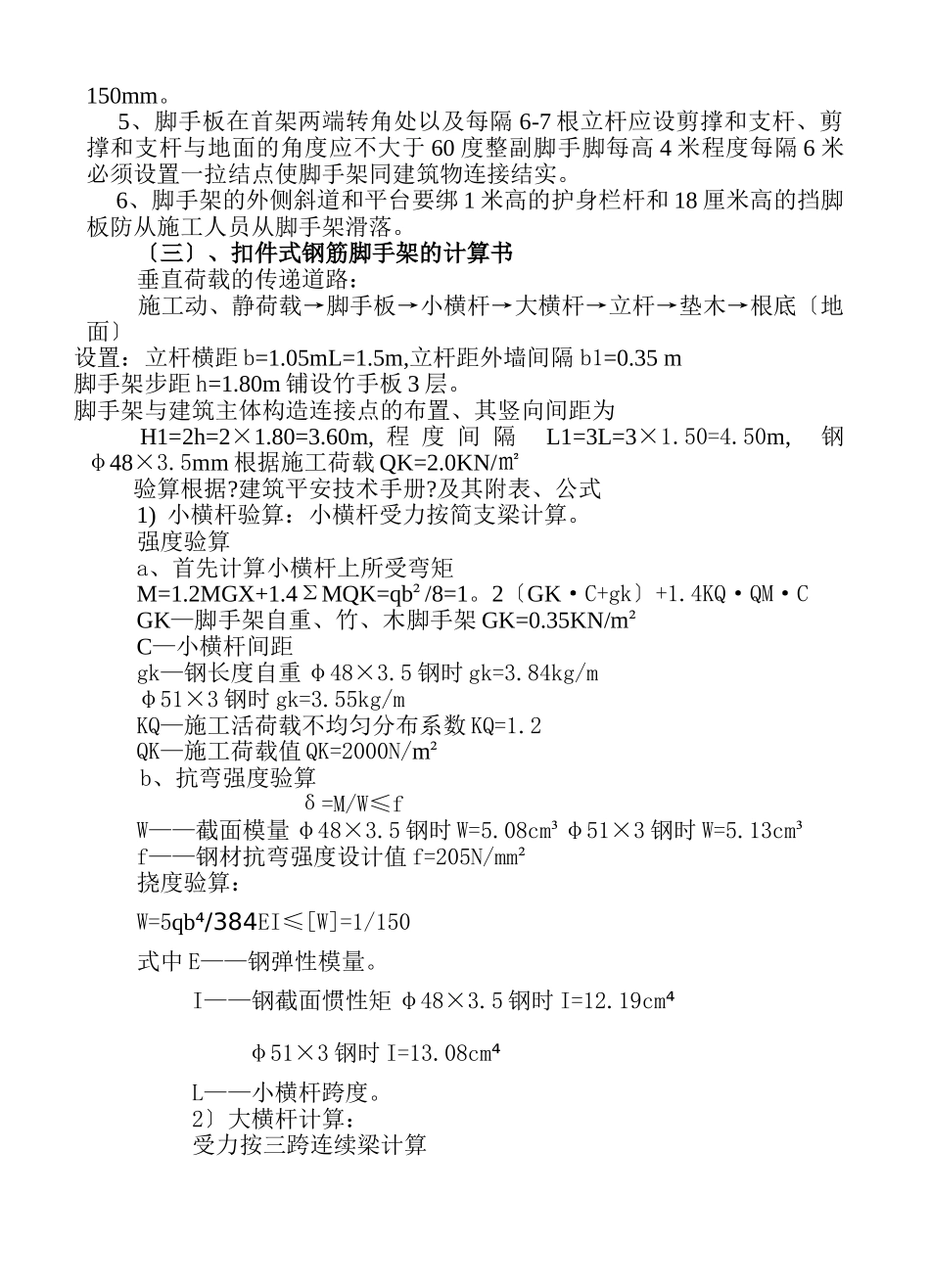

脚手架搭设及撤除方案一、工程概况：本工程位于****金湖路总长为273m,建筑物总高度为64.1m。二、本方案根据?建筑施工扣件式钢脚手架平安技术?JGJ130-2001。三、施工及步骤〔一〕、钢、扣件与脚手板1、钢钢采用外径为φ48mm,壁厚为3.5mm的电焊钢。2、扣件连接扣件有直角、旋转、对接扣件、扣件应符合?可锻铸铁分类及技术条件?〔GB978-67〕的规定。3、脚手板脚手板采用竹脚手板。〔二〕、构造与搭设要求根据建筑物总高度及的要求外架搭设为66.1m。1、根本要求采用扣件式钢脚手架是施工时的临时构造。它承受施工过程中的各种垂直和程度荷载。因此脚手架必须有足够的承载力刚度和稳定性。在施工过程中确保在各种荷载作用下不发生失稳倒塌以及超过容许要求的变形、倾斜摇摆或扭曲现象保证施工平安。〔1〕、在大横杆与立杆的交点处必须结实立杆下应有底座和垫板整个架子应放置必要的支撑与构造连结以保证脚手架成为一个稳固的构造。〔2〕、外脚手架的搭设应沿建筑物周围连续封闭假如因条件限制不能封闭时应设置必要的横向支撑端部加强设置连墙点。〔3〕、脚手架搭设应满足工人操作材料堆放及运输等使用要求并要保证搭升高周转脚手架和操作平安方便。2、对地基的要求搭设脚架的地基必须用混凝土硬化并设置排水沟每根立杆端部应装钢底座。并垫上厚度大于5cm的木板木板面积大于0.15㎡也可垫通长脚手板为防止或减少架子不均匀沉降在立杆底部加扫地杆。3、立杆的纵向间距为1.05m横向杆间距为1.5m其里排立杆立杆离墙0.4-0.5m。相邻立杆接头要错开并应用对接口件连接与纵、横向的扫地杆用直角扣件固定立杆垂直度的偏向不得大于架高的1/2000纵向程度杆间距1.2m两杆接头要错开并用对接扣件连接与立杆用直角扣件连接。4、脚手板在首层施工层须满铺在架子拐弯处脚处手板应穿插搭接脚手板均采用三支点承重当脚手板长度小于2m时可采用两支点承重但应将两端固定以防倾翻脚手板采用对接平铺其外伸长度应大于100mm小于150mm。5、脚手板在首架两端转角处以及每隔6-7根立杆应设剪撑和支杆、剪撑和支杆与地面的角度应不大于60度整副脚手脚每高4米程度每隔6米必须设置一拉结点使脚手架同建筑物连接结实。6、脚手架的外侧斜道和平台要绑1米高的护身栏杆和18厘米高的挡脚板防从施工人员从脚手架滑落。〔三〕、扣件式钢筋脚手架的计算书垂直荷载的传递道路：施工动、静荷载→脚手板→小横杆→大横杆→立杆→垫木→根底〔地面〕设置：立杆横距b=1.05mL=1.5m,立杆距外墙间隔b1=0.35m脚手架步距h=1.80m铺设竹手板3层。脚手架与建筑主体构造连接点的布置、其竖向间距为H1=2h=2×1.80=3.60m,程度间隔L1=3L=3×1.50=4.50m,钢φ48×3.5mm根据施工荷载QK=2.0KN/㎡验算根据?建筑平安技术手册?及其附表、公式1)小横杆验算：小横杆受力按简支梁计算。强度验算a、首先计算小横杆上所受弯矩M=1.2MGX+1.4ΣMQK=qb²/8=1。2〔GK·C+gk〕+1.4KQ·QM·CGK—脚手架自重、竹、木脚手架GK=0.35KN/m²C—小横杆间距gk—钢长度自重φ48×3.5钢时gk=3.84kg/mφ51×3钢时gk=3.55kg/mKQ—施工活荷载不均匀分布系数KQ=1.2QK—施工荷载值QK=2000N/m²b、抗弯强度验算δ=M/W≤fW——截面模量φ48×3.5钢时W=5.08cm³φ51×3钢时W=5.13cm³f——钢材抗弯强度设计值f=205N/mm²挠度验算：W=5qb⁴/384EI≤[W]=1/150式中E——钢弹性模量。I——钢截面惯性矩φ48×3.5钢时I=12.19cm⁴φ51×3钢时I=13.08cm⁴L——小横杆跨度。2〕大横杆计算：受力按三跨连续梁计算F1F1F1F1F1F1F1其中F1为小横杆与大横杆交点处支座反力。F1=bq/2+aqq——小横杆上的均布力b——立杆横矩a——小横杆悬挑长度大横杆所受弯矩：MMAX=0.213F1·La、抗弯强度验算：δ=MMAX/Wn≤fb、挠度验算：ω/b=1.165F1L²/100EI≤1/1503〕稳定性计算注:当脚手架搭设尺寸采用一样的步距、立杆纵矩、立杆横矩和连墙杆间距时计算底层立杆段；当搭设尺寸有变化时除计算底层立杆段外不须计算搭设尺寸的立杆段。①不考虑风荷载时计算立杆的稳定性：N/φA≤f式中N为压杆的轴心压力按下式计算：N=1.2〔nNGK+NGK₂〕+1.4NQKNGK———脚手架自重消费的轴力高为一个步距宽为一个纵距的脚手架...
