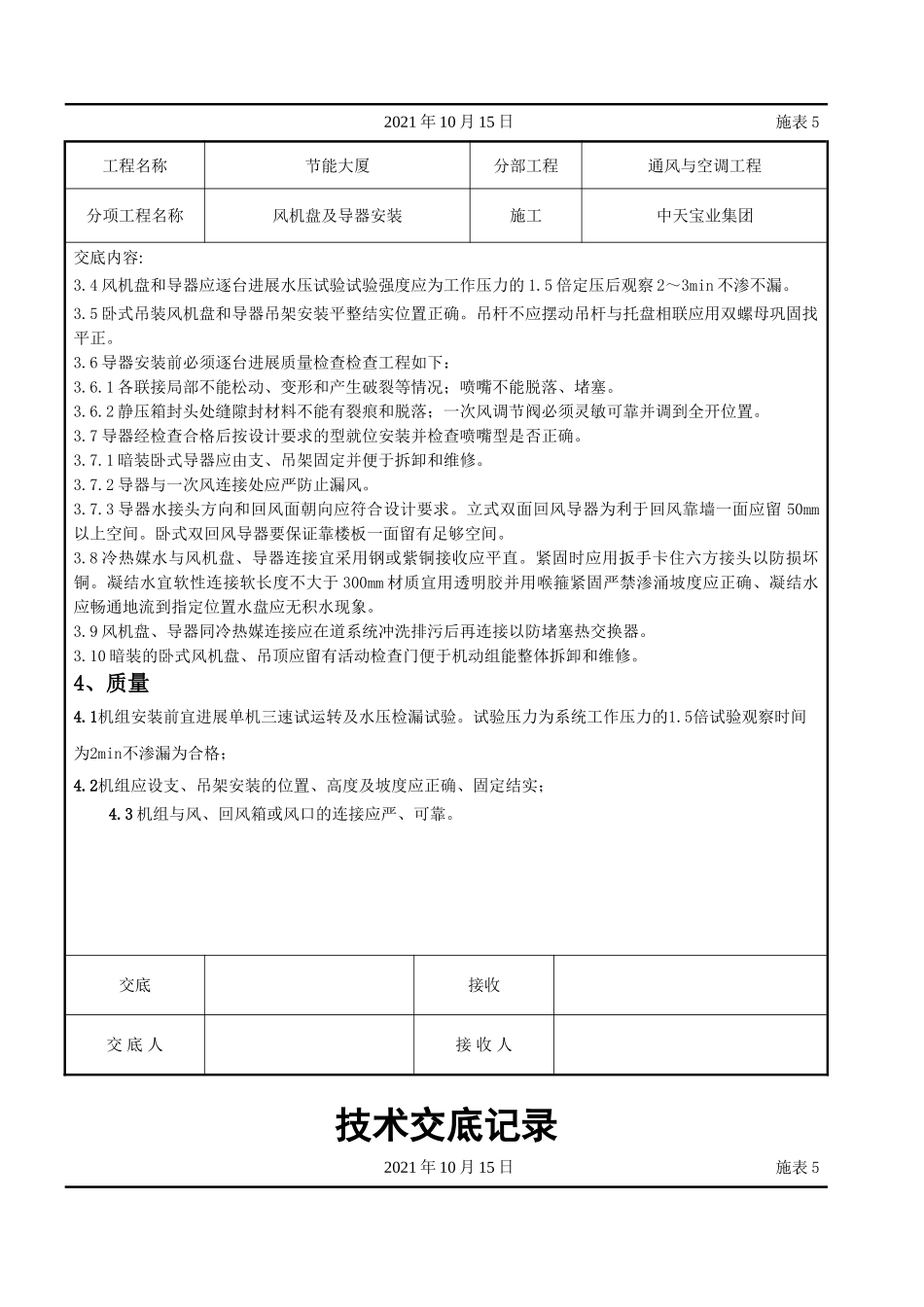

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称风机盘及导器安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?通风与空调工程施工质量验收?GB50243-20022、施工准备2.1材料要求及主要机具：2.1.1所采用的风机盘、导器、设备应具有出厂合格证明书或质量鉴定。2.1.2风机盘、导器设备的构造型式、安装型式、出口方向、进水位置应符合设计安装要求。2.1.3设备安装所使用的主料和辅助材料规格、型应符合设计规定并具有出厂合格证。2.1.4电锤、手电钻、活扳手、套筒扳手、钢锯、钳子、手锤、台虎钳、丝锥、套丝板、程度尺、线坠、手压泵、压力案子、汽焊工具等。2.2作业条件：2.2.1风机盘、导器和主、副材料已运抵现场安装所需工具已准备齐全且有安装前检测用的场地、水源、电源。2.2.2建筑构造工程施工完毕屋顶做完防水层室内墙面、地面抹完。2.2.3安装位置尺寸符合设计要求空调系统干安装完毕接往风机盘的支预留口位置标高符合要求。3、操作工艺3.1工艺流程：预检→施工准备→电机检查试转→表冷器水压检验→吊架制安→风机盘安装发愤器安装→连接配→检验3.2风机盘在安装前应检查每台电机壳体及外表交换器有无损伤、锈蚀等缺陷。3.3.电机盘和导器应每台进展通电试验检查机械局部不得摩擦电气局部不得漏电。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称风机盘及导器安装施工中天宝业集团交底内容:3.4风机盘和导器应逐台进展水压试验试验强度应为工作压力的1.5倍定压后观察2～3min不渗不漏。3.5卧式吊装风机盘和导器吊架安装平整结实位置正确。吊杆不应摆动吊杆与托盘相联应用双螺母巩固找平正。3.6导器安装前必须逐台进展质量检查检查工程如下：3.6.1各联接局部不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。3.6.2静压箱封头处缝隙封材料不能有裂痕和脱落；一次风调节阀必须灵敏可靠并调到全开位置。3.7导器经检查合格后按设计要求的型就位安装并检查喷嘴型是否正确。3.7.1暗装卧式导器应由支、吊架固定并便于拆卸和维修。3.7.2导器与一次风连接处应严防止漏风。3.7.3导器水接头方向和回风面朝向应符合设计要求。立式双面回风导器为利于回风靠墙一面应留50mm以上空间。卧式双回风导器要保证靠楼板一面留有足够空间。3.8冷热媒水与风机盘、导器连接宜采用钢或紫铜接收应平直。紧固时应用扳手卡住六方接头以防损坏铜。凝结水宜软性连接软长度不大于300mm材质宜用透明胶并用喉箍紧固严禁渗涌坡度应正确、凝结水应畅通地流到指定位置水盘应无积水现象。3.9风机盘、导器同冷热媒连接应在道系统冲洗排污后再连接以防堵塞热交换器。3.10暗装的卧式风机盘、吊顶应留有活动检查门便于机动组能整体拆卸和维修。4、质量4.1机组安装前宜进展单机三速试运转及水压检漏试验。试验压力为系统工作压力的1.5倍试验观察时间为2min不渗漏为合格；4.2机组应设支、吊架安装的位置、高度及坡度应正确、固定结实；4.3机组与风、回风箱或风口的连接应严、可靠。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程通风与空调工程分项工程名称风机盘及导器安装施工中天宝业集团交底内容:检查数量:按总数抽查10且不得少于1台。检查:观察检查、查阅检查试验记录。5、成品保护5.1风机盘和导器运至现场后要采取措施妥善保码放整齐。应有防雨、防雪措施。5.2冬施工时风机盘水压试验后必须随即将水排放干净以防冻坏设备。5.3风机盘导器安装施工要随运随装与其它工种穿插作业时要注意成品保护防止碰坏。5.4立式暗装风机盘安装完后要配合好土建安装保护罩。屋面喷浆前应采取防护措施保护已安装好的设备保证清洁。6、应注意的质量问题应注意的质量问题见表6.1。常见质量问题及防治措施表6.1序常产生质量问题防治措施1冬季施工易冻坏外表交换器试水压后必须将水放净以防冻坏2风机盘运输时易碰坏搬运时单排码放轻装轻卸3风机盘表冷器易堵塞风机盘和道连接后未经冲洗排污不得投入运行以防堵塞4风机盘结水盘易堵塞风机盘运行前应清理结水盘内杂物保证凝结...
