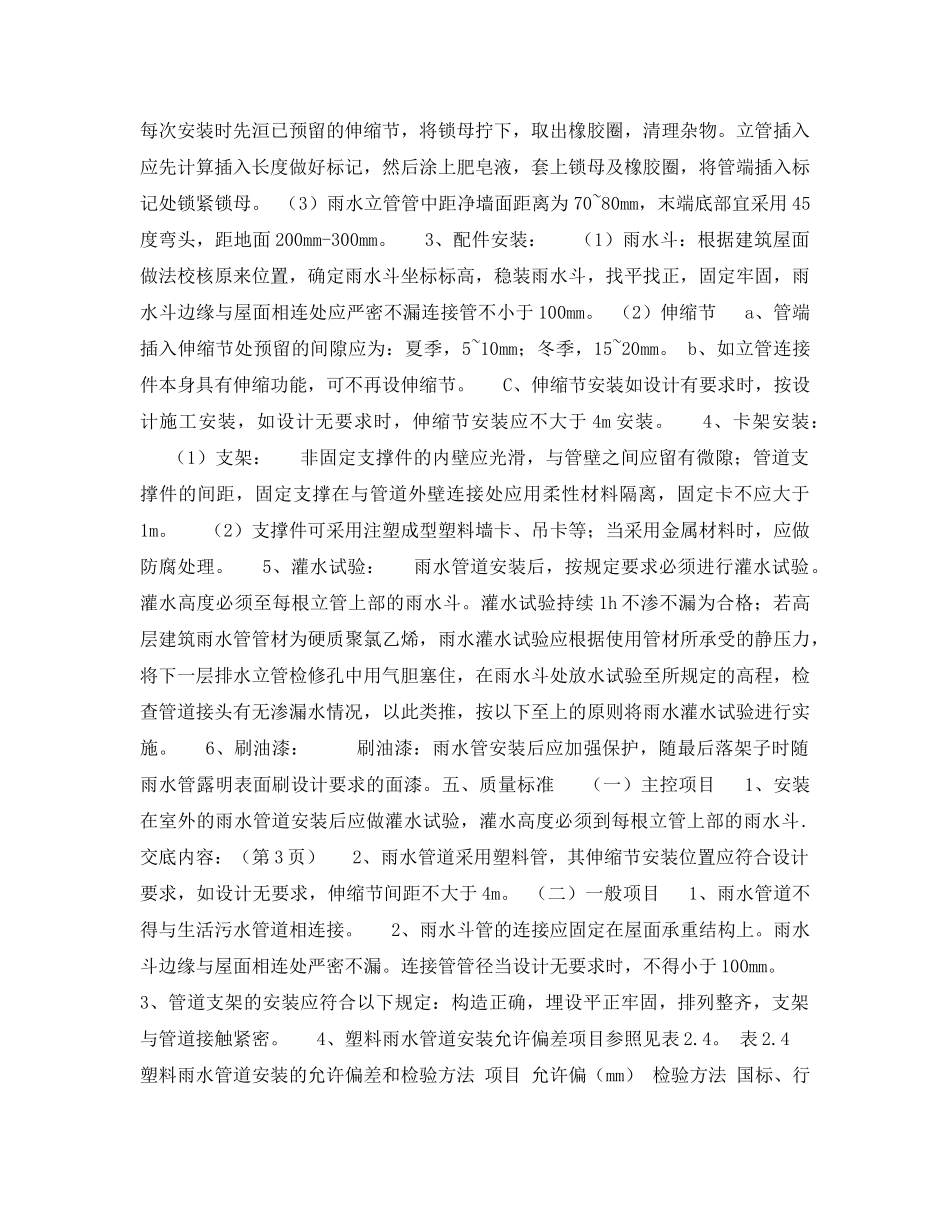

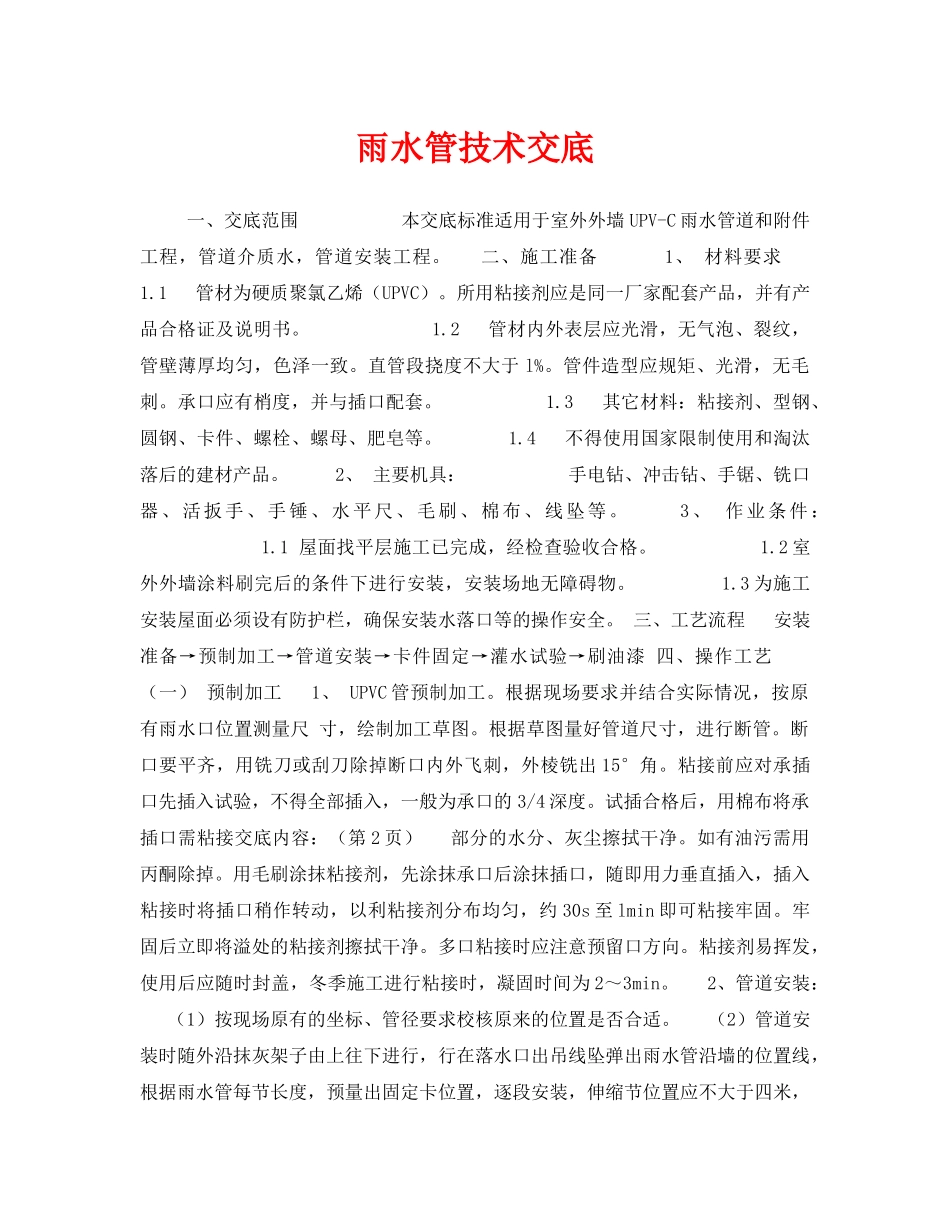

雨水管技术交底一、交底范围本交底标准适用于室外外墙UPV-C雨水管道和附件工程，管道介质水，管道安装工程。二、施工准备1、材料要求1.1管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，并有产品合格证及说明书。1.2管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。1.3其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。1.4不得使用国家限制使用和淘汰落后的建材产品。2、主要机具：手电钻、冲击钻、手锯、铣口器、活扳手、手锤、水平尺、毛刷、棉布、线坠等。3、作业条件：1.1屋面找平层施工已完成，经检查验收合格。1.2室外外墙涂料刷完后的条件下进行安装，安装场地无障碍物。1.3为施工安装屋面必须设有防护栏，确保安装水落口等的操作安全。三、工艺流程安装准备→预制加工→管道安装→卡件固定→灌水试验→刷油漆四、操作工艺（一）预制加工1、UPVC管预制加工。根据现场要求并结合实际情况，按原有雨水口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布将承插口需粘接交底内容：（第2页）部分的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至lmin即可粘接牢固。牢固后立即将溢处的粘接剂擦拭干净。多口粘接时应注意预留口方向。粘接剂易挥发，使用后应随时封盖，冬季施工进行粘接时，凝固时间为2～3min。2、管道安装：（1）按现场原有的坐标、管径要求校核原来的位置是否合适。（2）管道安装时随外沿抹灰架子由上往下进行，行在落水口出吊线坠弹出雨水管沿墙的位置线，根据雨水管每节长度，预量出固定卡位置，逐段安装，伸缩节位置应不大于四米，每次安装时先洹已预留的伸缩节，将锁母拧下，取出橡胶圈，清理杂物。立管插入应先计算插入长度做好标记，然后涂上肥皂液，套上锁母及橡胶圈，将管端插入标记处锁紧锁母。（3）雨水立管管中距净墙面距离为70~80mm，末端底部宜采用45度弯头，距地面200mm-300mm。3、配件安装：（1）雨水斗：根据建筑屋面做法校核原来位置，确定雨水斗坐标标高，稳装雨水斗，找平找正，固定牢固，雨水斗边缘与屋面相连处应严密不漏连接管不小于100mm。（2）伸缩节a、管端插入伸缩节处预留的间隙应为：夏季，5~10mm；冬季，15~20mm。b、如立管连接件本身具有伸缩功能，可不再设伸缩节。C、伸缩节安装如设计有要求时，按设计施工安装，如设计无要求时，伸缩节安装应不大于4m安装。4、卡架安装：（1）支架：非固定支撑件的内壁应光滑，与管壁之间应留有微隙；管道支撑件的间距，固定支撑在与管道外壁连接处应用柔性材料隔离，固定卡不应大于1m。（2）支撑件可采用注塑成型塑料墙卡、吊卡等；当采用金属材料时，应做防腐处理。5、灌水试验：雨水管道安装后，按规定要求必须进行灌水试验。灌水高度必须至每根立管上部的雨水斗。灌水试验持续1h不渗不漏为合格；若高层建筑雨水管管材为硬质聚氯乙烯，雨水灌水试验应根据使用管材所承受的静压力，将下一层排水立管检修孔中用气胆塞住，在雨水斗处放水试验至所规定的高程，检查管道接头有无渗漏水情况，以此类推，按以下至上的原则将雨水灌水试验进行实施。6、刷油漆：刷油漆：雨水管安装后应加强保护，随最后落架子时随雨水管露明表面刷设计要求的面漆。五、质量标准（一）主控项目1、安装在室外的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗.交底内容：（第3页）2、雨水管道采用塑料管，其伸缩节安装位置应符合设计要求，如设计无要求，伸缩节间距不大于4m。（二）一般项目1、雨水管道不得与生活污水管道相连接。2、雨水斗管的连接应固定在屋面承重结构上。雨水斗边缘与屋面相连处严密不漏。连接管管径当设计无要求时，不得小于100mm。3、管道支架的安装应符合以下规定：构造正确，...
