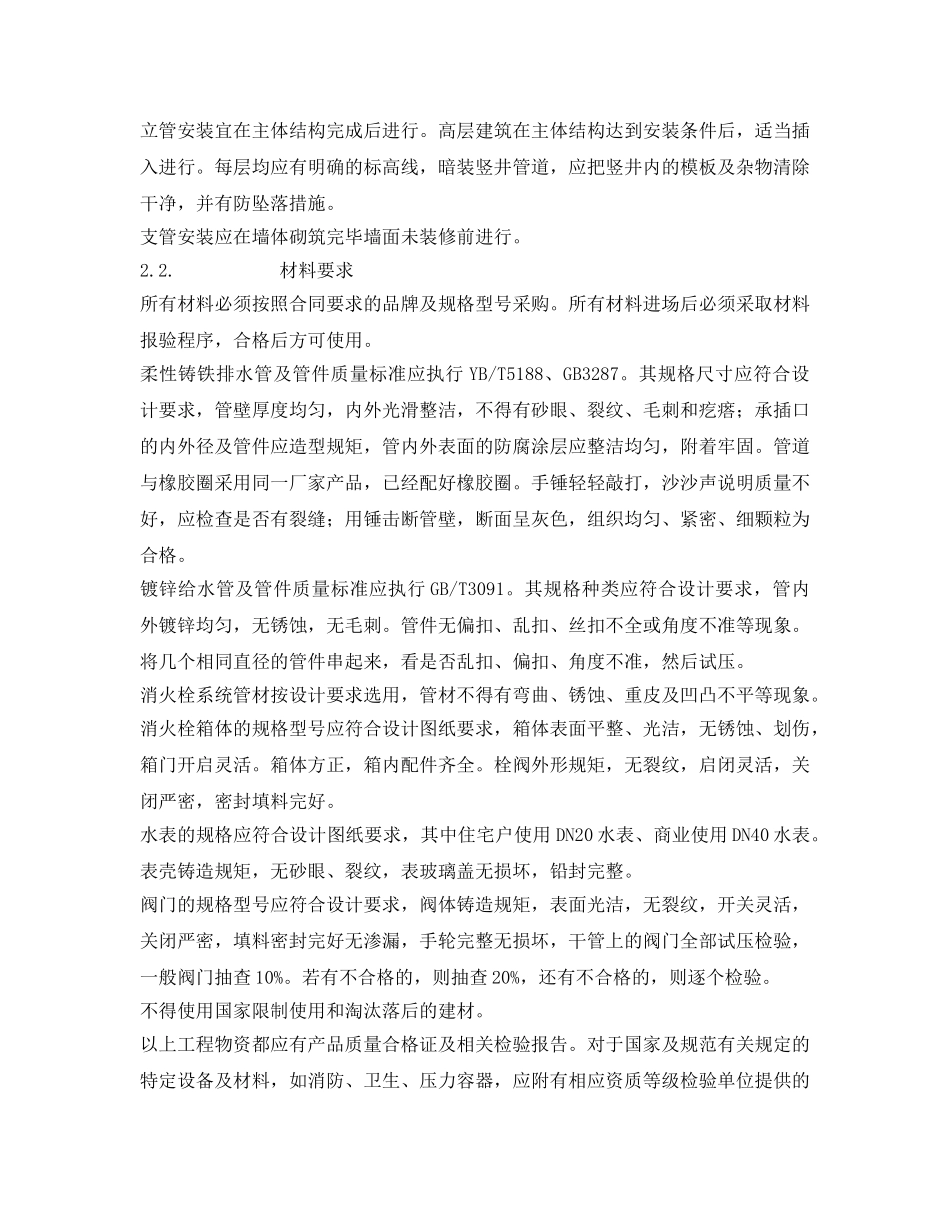

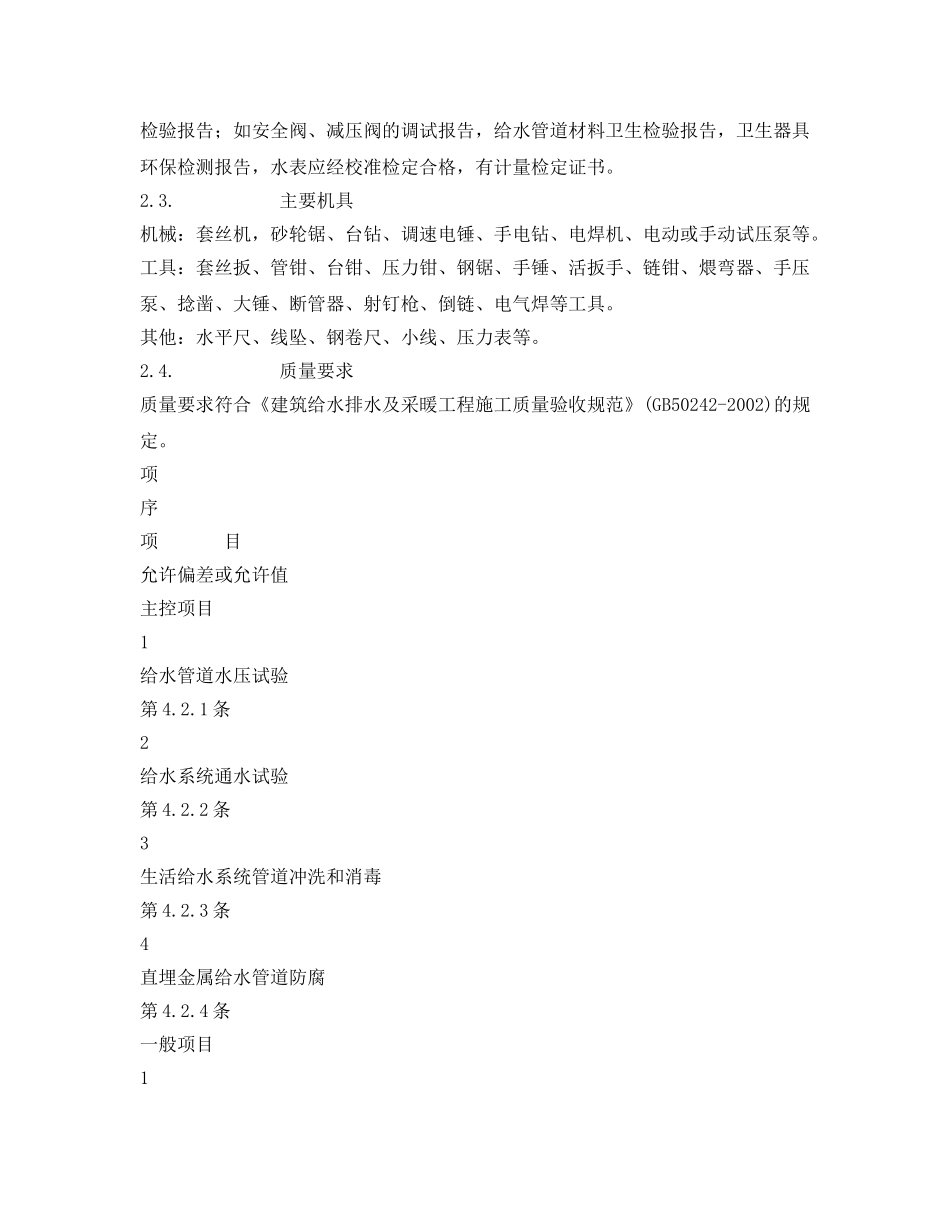

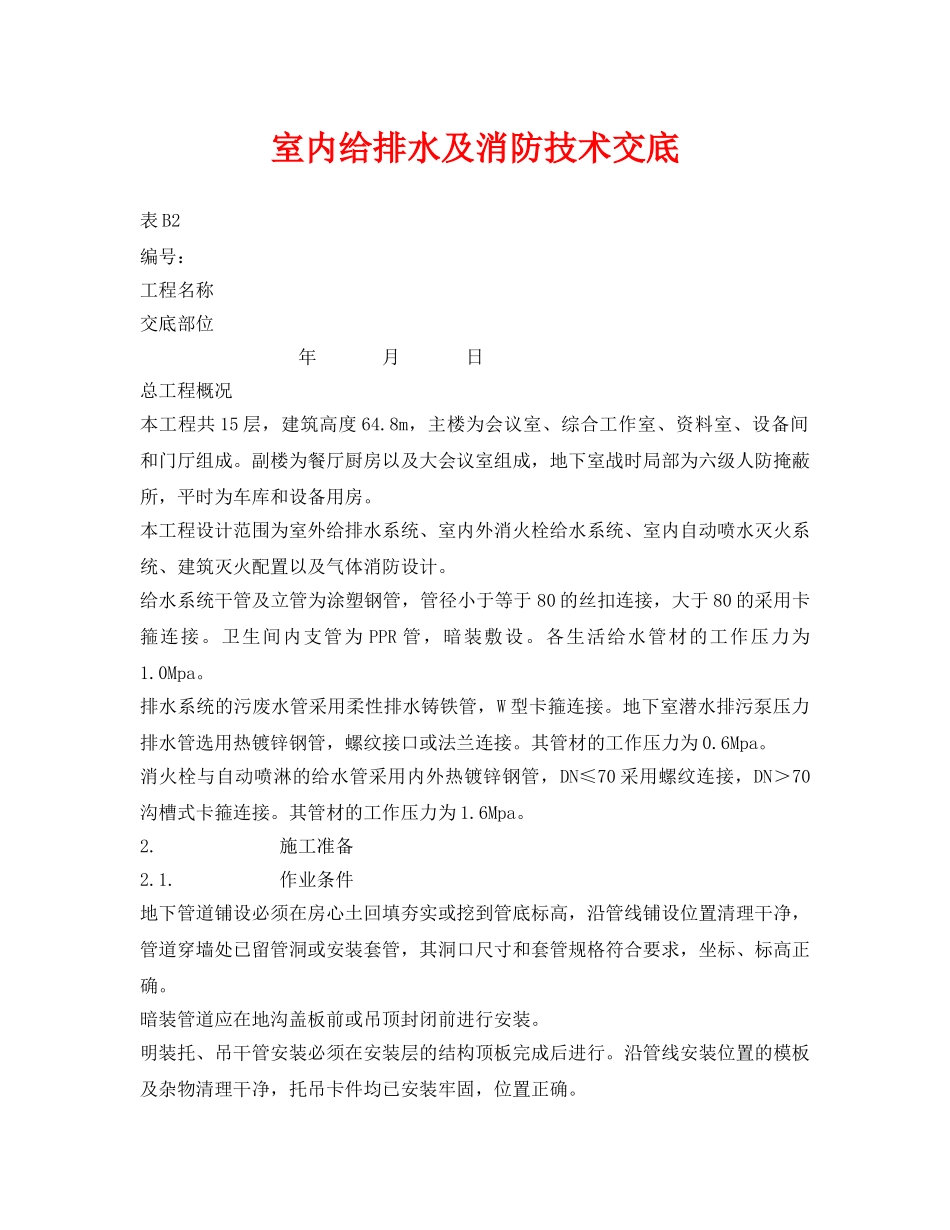

室内给排水及消防技术交底表B2编号：工程名称交底部位年月日总工程概况本工程共15层，建筑高度64.8m，主楼为会议室、综合工作室、资料室、设备间和门厅组成。副楼为餐厅厨房以及大会议室组成，地下室战时局部为六级人防掩蔽所，平时为车库和设备用房。本工程设计范围为室外给排水系统、室内外消火栓给水系统、室内自动喷水灭火系统、建筑灭火配置以及气体消防设计。给水系统干管及立管为涂塑钢管，管径小于等于80的丝扣连接，大于80的采用卡箍连接。卫生间内支管为PPR管，暗装敷设。各生活给水管材的工作压力为1.0Mpa。排水系统的污废水管采用柔性排水铸铁管，W型卡箍连接。地下室潜水排污泵压力排水管选用热镀锌钢管，螺纹接口或法兰连接。其管材的工作压力为0.6Mpa。消火栓与自动喷淋的给水管采用内外热镀锌钢管，DN≤70采用螺纹连接，DN＞70沟槽式卡箍连接。其管材的工作压力为1.6Mpa。2.施工准备2.1.作业条件地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。暗装管道应在地沟盖板前或吊顶封闭前进行安装。明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。支管安装应在墙体砌筑完毕墙面未装修前进行。2.2.材料要求所有材料必须按照合同要求的品牌及规格型号采购。所有材料进场后必须采取材料报验程序，合格后方可使用。柔性铸铁排水管及管件质量标准应执行YB/T5188、GB3287。其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。管道与橡胶圈采用同一厂家产品，已经配好橡胶圈。手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。镀锌给水管及管件质量标准应执行GB/T3091。其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。消火栓系统管材按设计要求选用，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。消火栓箱体的规格型号应符合设计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。水表的规格应符合设计图纸要求，其中住宅户使用DN20水表、商业使用DN40水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整。阀门的规格型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，干管上的阀门全部试压检验，一般阀门抽查10%。若有不合格的，则抽查20%，还有不合格的，则逐个检验。不得使用国家限制使用和淘汰落后的建材。以上工程物资都应有产品质量合格证及相关检验报告。对于国家及规范有关规定的特定设备及材料，如消防、卫生、压力容器，应附有相应资质等级检验单位提供的检验报告；如安全阀、减压阀的调试报告，给水管道材料卫生检验报告，卫生器具环保检测报告，水表应经校准检定合格，有计量检定证书。2.3.主要机具机械：套丝机，砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。工具：套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器、射钉枪、倒链、电气焊等工具。其他：水平尺、线坠、钢卷尺、小线、压力表等。2.4.质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。项序项目允许偏差或允许值主控项目1给水管道水压试验第4.2.1条2给水系统通水试验第4.2.2条3生活给水系统管道冲洗和消毒第4.2.3条4直埋金属给水管道防腐第4....
